脚踏式废弃金属罐头压碎回收装置结构

　　在社区废品回收站点、小型固废预处理车间以及餐饮商户后厨的边角区域，这类小型压碎装置的应用场景十分明确，主要针对废弃马口铁罐头、铝制易拉罐这类中空薄壁金属容器做减容处理，相比大型破碎设备，它不需要外接动力源，占地空间极小，完全适配小批量零散废弃金属容器的即时压碎需求，避免空罐堆积占用过多储物空间，也能降低回收转运过程中的空间浪费。从功能实现逻辑来看，这套装置采用纯机械脚踏驱动结构，操作者踩下底部踏板时，通过连杆机构将下压力传递至上部压合端，顺着垂直导向立柱向下施压，将放置在底部容纳腔里的空罐头压至扁平状态，整个传动路径没有复杂的电控元件，日常使用几乎不需要额外维护，踏板复位依靠内置的弹性元件完成，

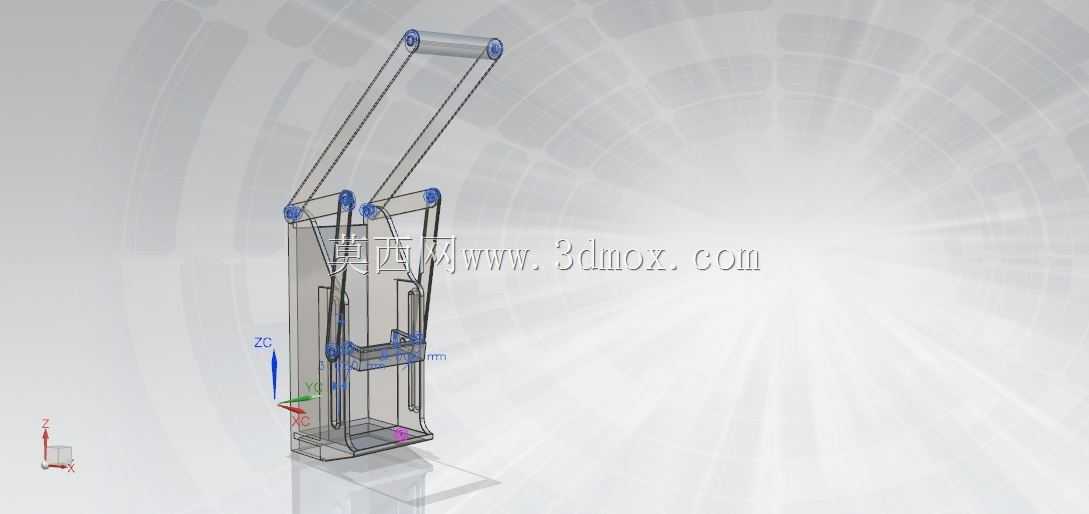

　　单次压合行程刚好匹配常规食品罐头的高度范围，不会出现行程不足压不碎或者行程过度造成结构卡滞的问题。做三维结构设计的时候，首先要确定整体的安装边界，整机垂直高度适配成年人站立操作的舒适高度，底部基座的占地面积不到0.1平方米，可以直接放置在平整地面使用，不需要做额外的地脚固定，导向立柱采用平行双柱结构，保证压头下行过程中不会出现偏载，避免压合过程中罐头弹出的风险，连杆的铰接点位置经过反复校核，确保脚踏力经过杠杆放大后，压合端的输出压力足够压瘪厚度0.3mm以内的马口铁罐体，同时不会出现机构死点。建模过程中先绘制底部基座的轮廓草图，拉伸生成容纳腔体的实体，再依次搭建双导向立柱的结构，之后绘制连杆组件的各个杆件，

　　给每个铰接位置添加同轴心配合，验证踏板摆动全行程下的压头运动轨迹，确认没有干涉之后，再细化踏板的防滑结构、压头的防滑纹路细节，最后给各个运动副添加限位约束，模拟实际踩踏过程中的运动状态，调整杆件长度比例，让踩踏施力的手感更符合人体操作习惯，避免操作时需要过度发力。整个结构没有冗余的设计部件，所有板材都采用常规厚度的冷轧钢板弯折成型，加工难度低，普通的钣金加工车间就可以完成生产制作，装配时只需要在铰接位置加装销轴和简易轴套，就可以保证长时间使用的磨损量在可控范围内，压合腔体的侧面做了敞口设计，压碎完成的扁罐可以直接从侧面取出，不需要额外的卸料机构，操作流程十分简便，哪怕是没有经过培训的人员也可以快速上手使用。
