双轴对辊式碎纸切碎设备结构设计

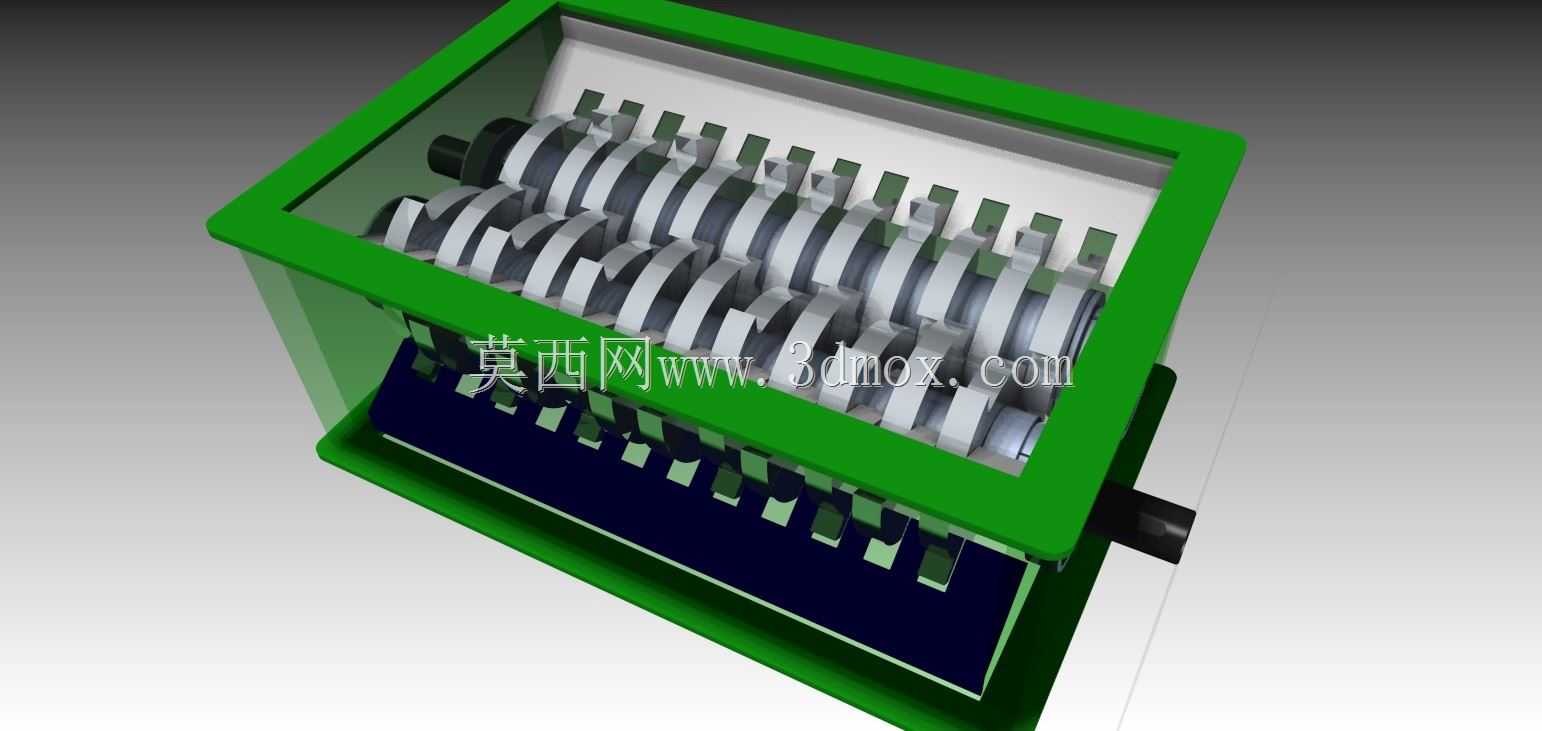

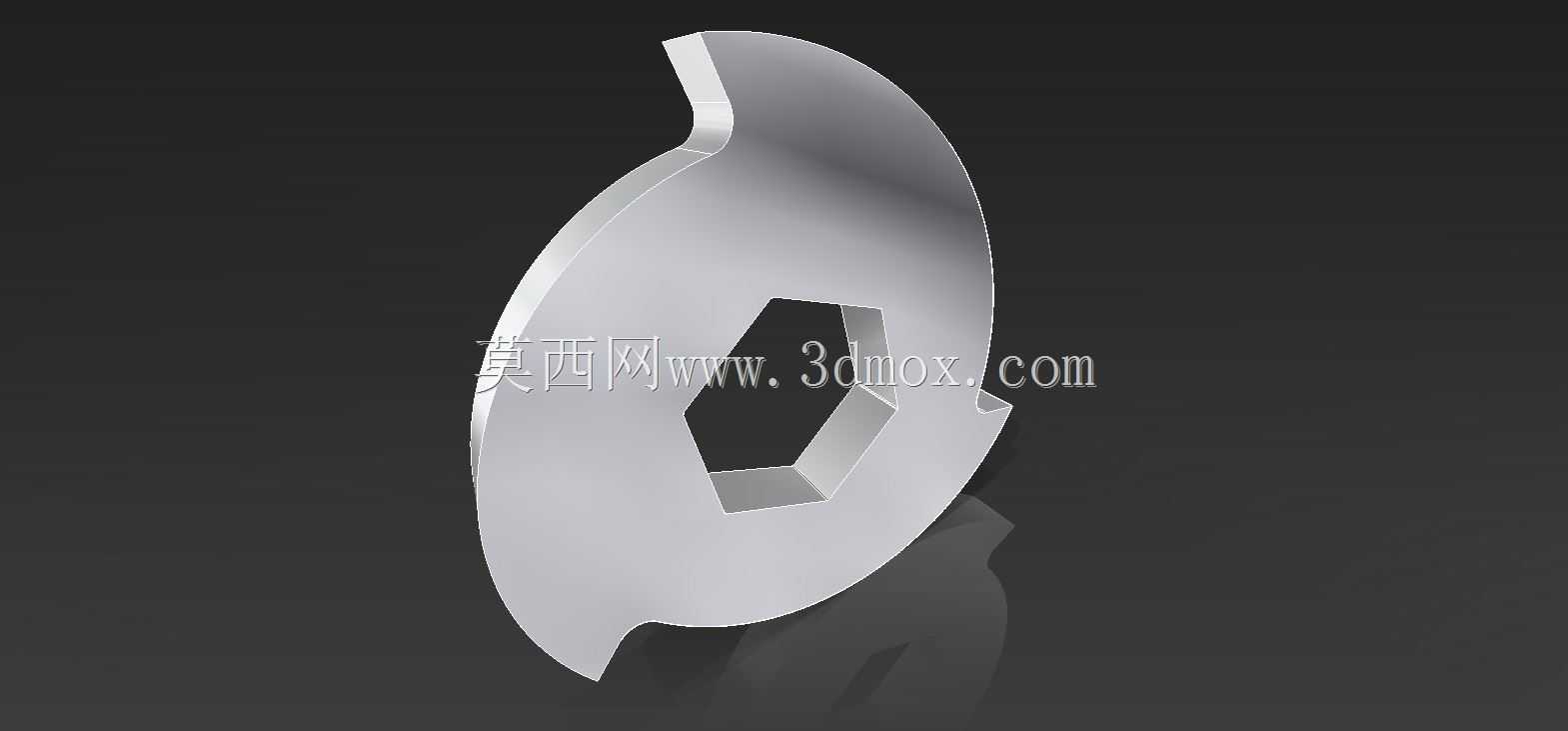

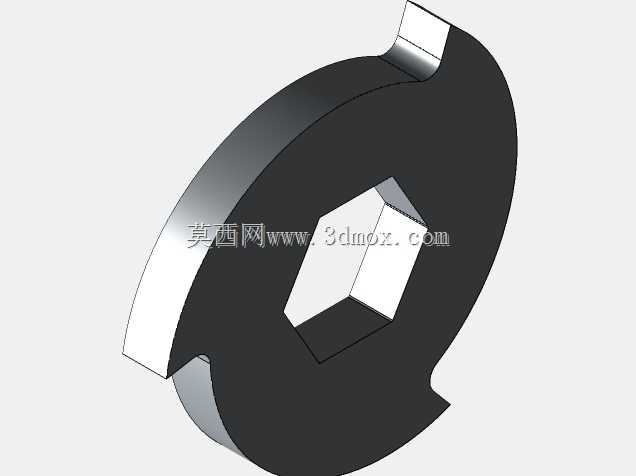

日常办公场景中涉密文件销毁、工业生产环节边角料破碎减容、废品回收行业的纸类物料预处理环节，都离不开这类双轴对辊式切碎设备的应用，它依靠两根平行轴上交错排布的动刀相互啮合，完成对投入物料的剪切、撕扯、挤压破碎作业，相比单轴破碎结构，它对韧性物料、成叠物料的处理效率更高，不容易出现卡料堵转的问题。做这个结构的三维建模时，首先要确定刀辊的中心距参数，这个尺寸直接决定了设备的进料口宽度和最大允许进料厚度，中心距过小会导致两轴刀盘干涉，过大则会出现物料卡入刀盘间隙无法被有效剪切的问题，建模初期先绘制两根平行的刀辊轴基准，按照刀盘厚度、隔套宽度依次排布阵列刀盘，要注意相邻轴上的刀盘是交错嵌入对方刀盘间隙的，每一片动刀的刃口角度要做合理的切削角设计，避免刃口过于单薄容易崩损，或是角度太钝剪切阻力过大。设备的外壳框架采用型材焊接加钣金折弯的结构设计，建模时要预留出轴承座的安装定位面，两端的轴承安装位要保证同轴度公差，否则装配后刀辊转动会出现卡滞、异响的问题，箱体下部的出料溜槽要做足够的倾斜角度，保证破碎后的物料能靠自重顺利滑落，不会在箱体内堆积。建模过程中先完成整体骨架的草绘布局，确定各部件的安装边界尺寸，再逐个绘制刀盘、隔套、轴、轴承座、箱体侧板、端盖这些零件，装配时优先使用同轴、重合、阵列约束来提升装配效率，完成装配后要做干涉检查，重点验证两轴刀盘转动到任意角度时都不会出现硬干涉，同时要确认刀盘和箱体内壁的间隙均匀，避免运转过程中刀盘刮蹭箱体内壁。这类设备的驱动端通常会搭配减速电机直连或者链传动结构，建模时也要预留出驱动单元的安装空间，保证后期整机装配时驱动部件和刀辊轴的对接精度，设备顶部的进料口要做外翻的折边结构，既可以提升进料口的结构强度，也能避免投入物料时边缘割手，整体结构紧凑，安装时只需要固定底部的安装脚即可，不需要额外做复杂的地基处理，适合在办公场所、小型加工车间灵活布置使用。
