11毫米棱镜燕尾榫筒式示波器安装支架

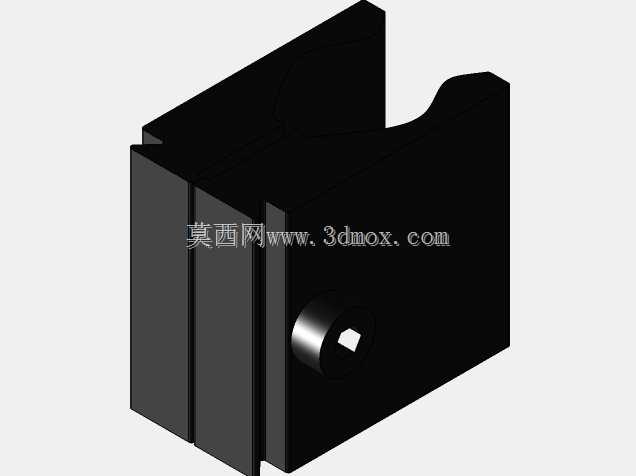

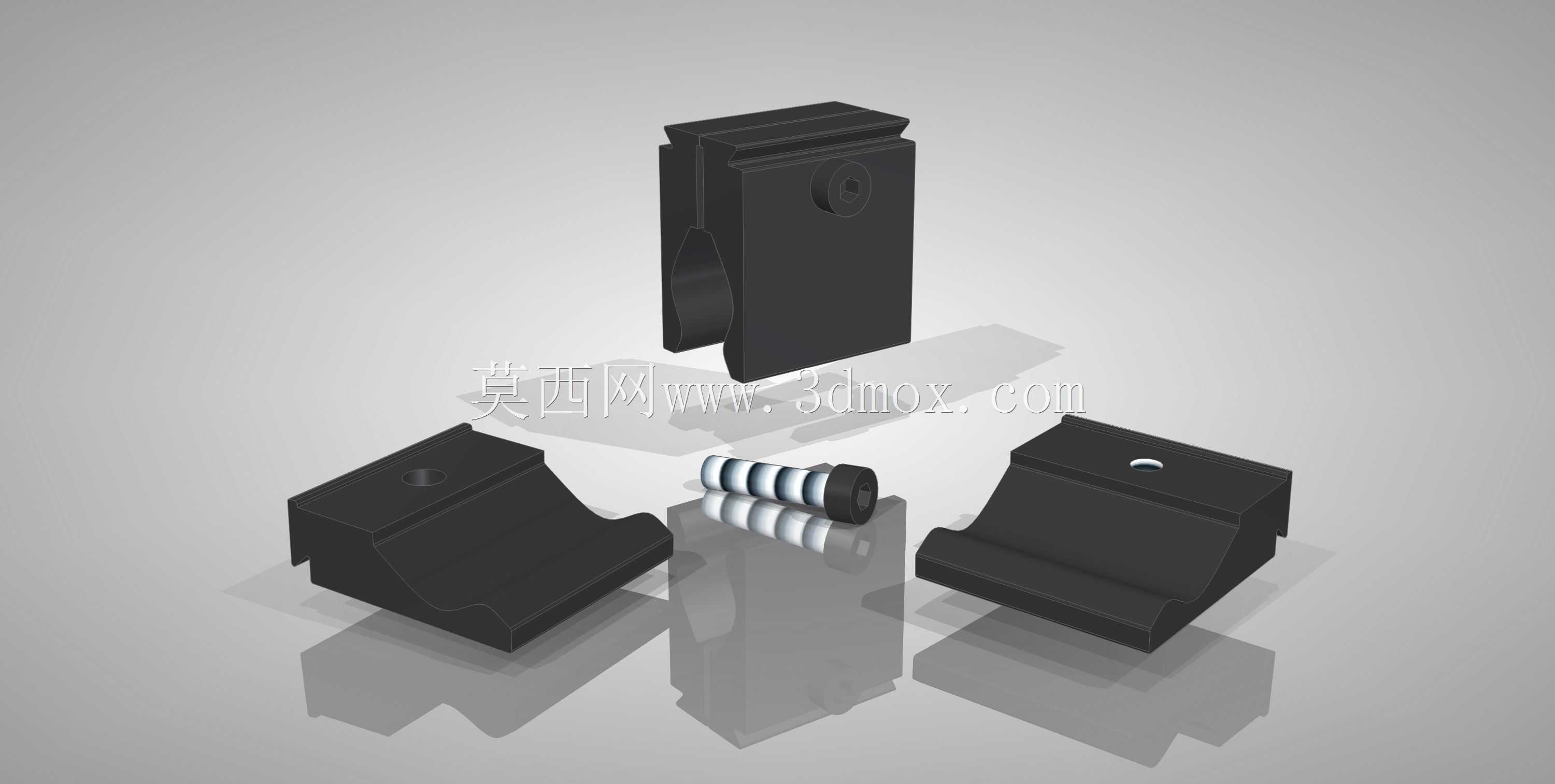

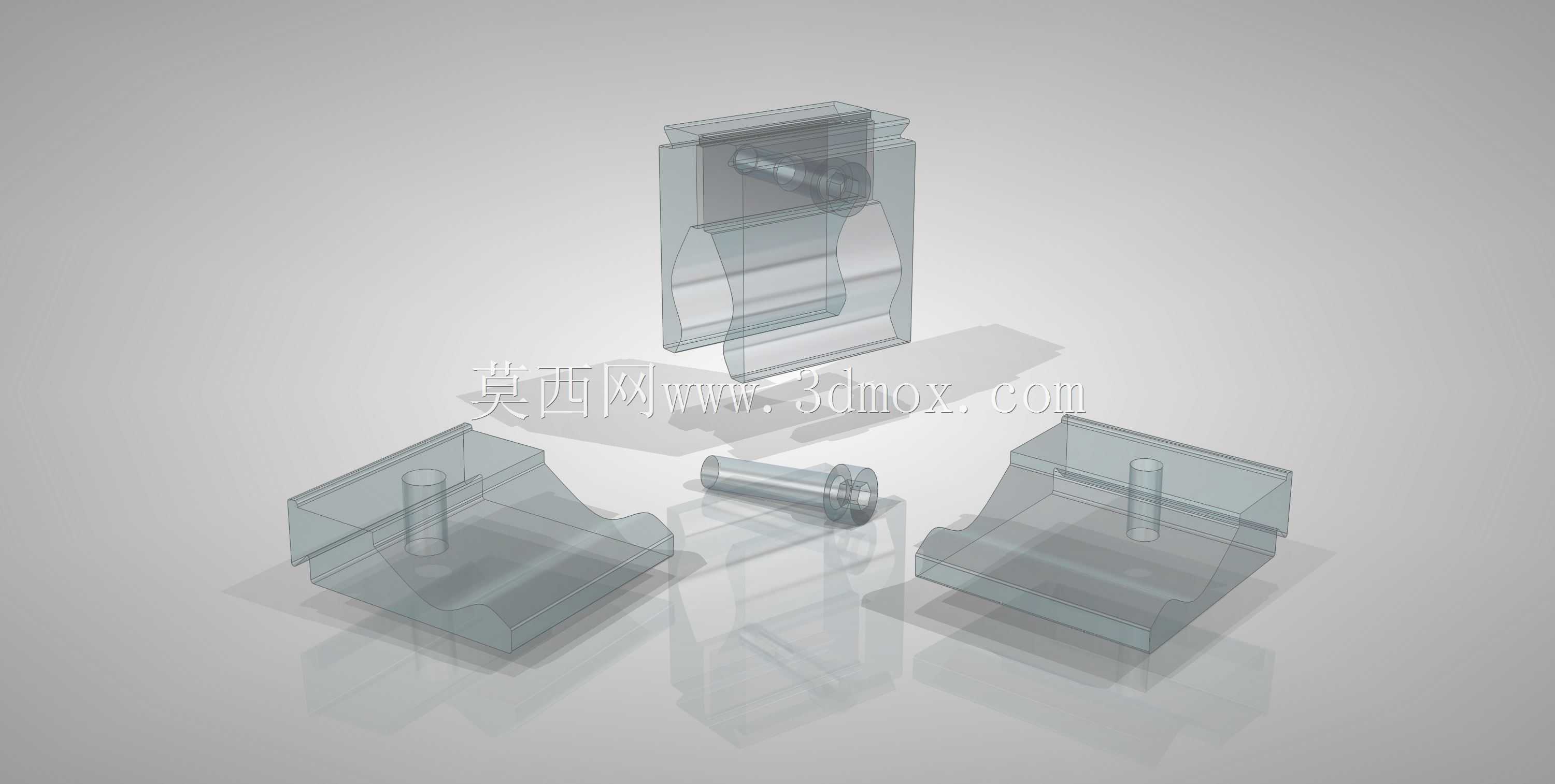

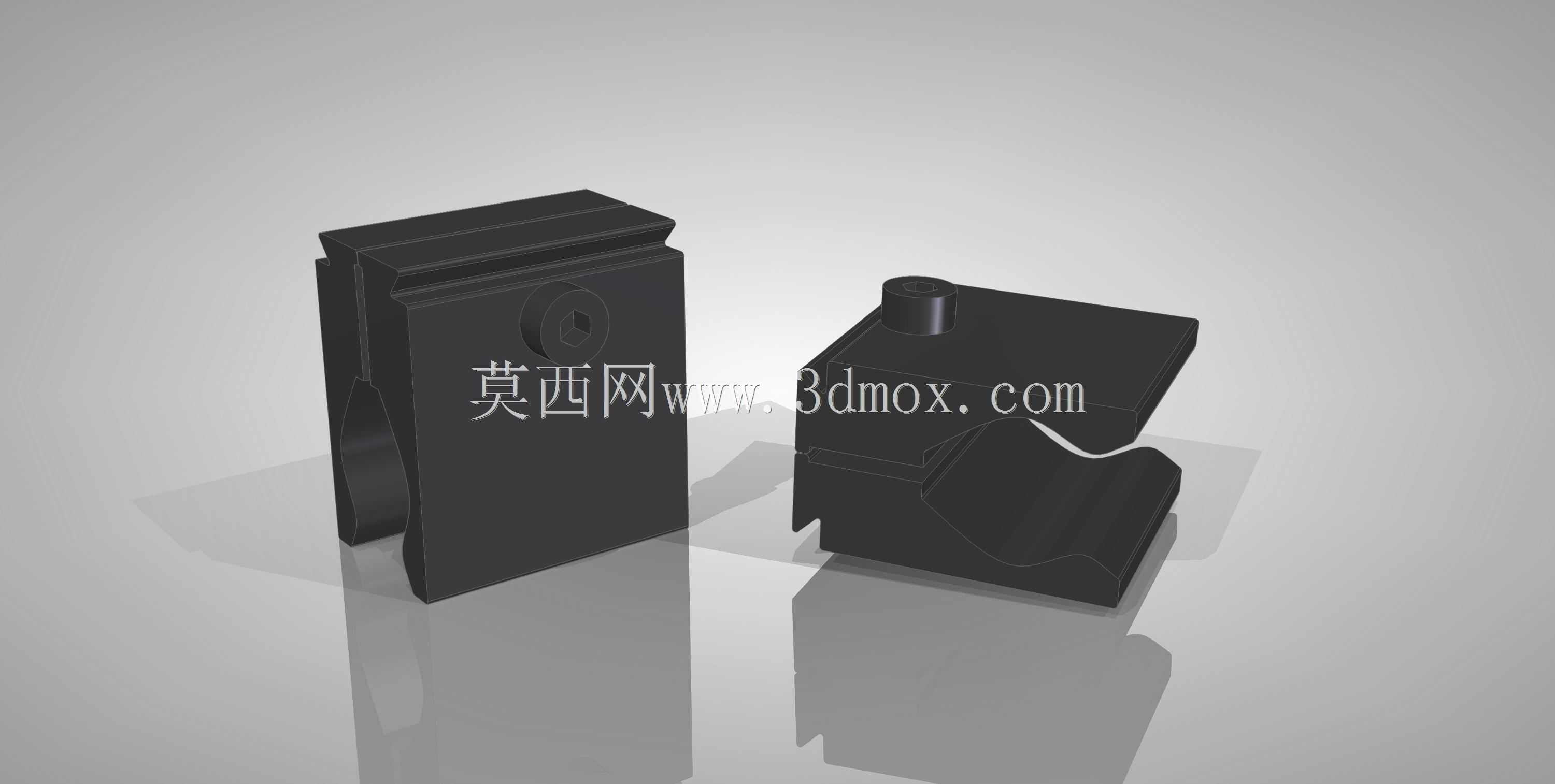

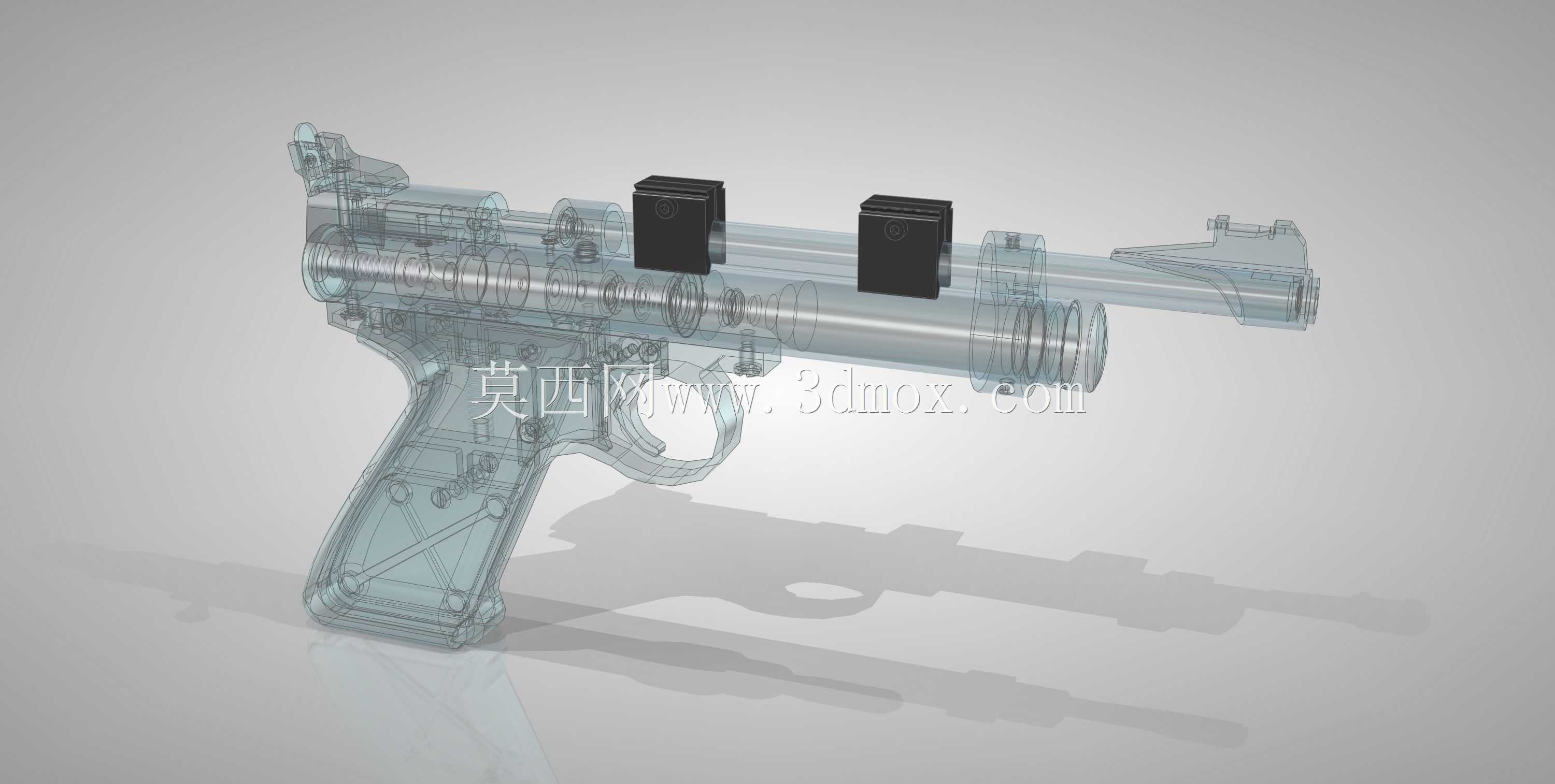

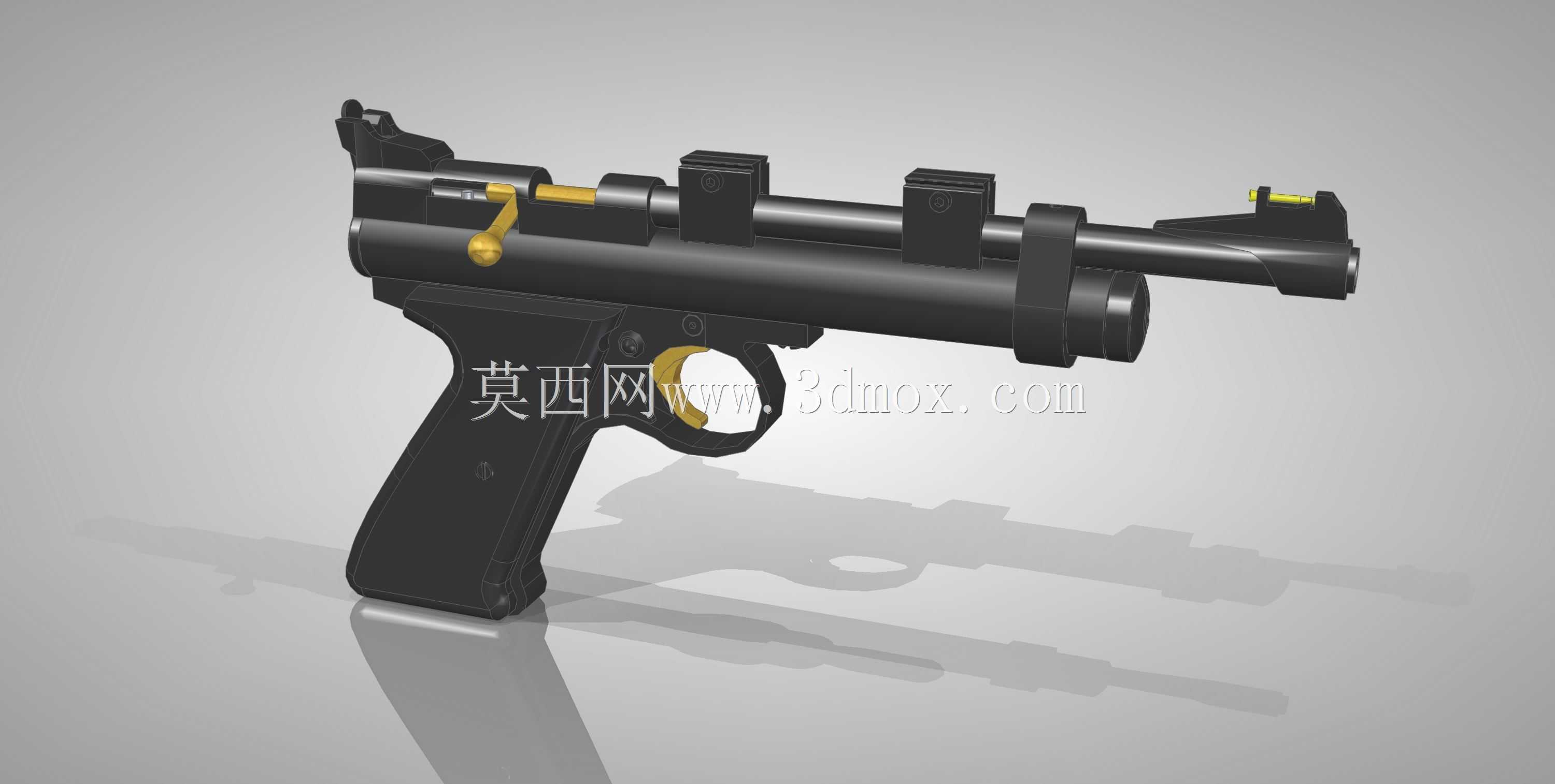

在轻武器附件改装的实际作业场景中，这类适配特定管径筒装设备的安装支架，是解决观测类附件与枪身导轨匹配问题的核心结构件。日常实操里，不少外径11mm的筒式示波器、瞄准观测设备，无法直接匹配标准Weaver导轨的装夹尺寸，同时CROSMAN系列2240、2250、2260、2300等型号的气枪枪身，本身预留的装夹位也需要专用转接结构才能固定附件，这款支架就是针对这一实际装夹痛点设计的。从功能特性上看，支架一侧做了适配11mm棱镜台面的装夹结构，带燕尾榫卡位，能保证筒式设备卡入后不会出现周向转动、轴向窜动的问题，装夹接触面做了微幅的让位倒角，避免硬接触刮伤设备外壁的氧化层；另一侧的结构直接匹配对应型号气枪的枪身装夹位，同时预留了标准导轨转接的卡位，也可以单独作为Prisma规格转Weaver导轨的适配器底座使用，不用额外加工转接块就能实现不同规格装夹接口的匹配。做三维建模的时候，首先要确认核心安装边界尺寸：11mm的筒装设备装夹位内径公差要控制在0到+0.05mm之间，过松会导致设备晃动影响观测精度，过紧则会出现装夹困难甚至挤坏筒身的问题；燕尾榫的卡位尺寸要和标准11mm棱镜槽的公差带匹配，插拔阻尼控制在单手可操作、装夹后无旷量的程度。建模第一步先绘制主体的拉伸草图，把两个装夹位的轮廓、中间的连接筋结构一次性画出来，拉伸生成基础实体后，再处理装夹位的让位槽、固定螺丝的沉头孔，这里要注意螺丝孔的位置要避开筒身装夹的接触面，防止螺丝顶到设备外壁。之后做边角的倒圆角处理，所有外露的锐边都做R0.5的圆角，避免安装时划手，同时也能减少应力集中，提升塑料注塑成型或者金属机加工后的结构强度。最后要做装配干涉检查，把适配的筒式设备、对应枪身的装夹位模型导入装配体，模拟装夹全过程，确认各个活动位没有干涉，装夹到位后各个贴合面的接触面积不低于设计值，保证装夹的稳定性。这类支架在实际使用中，不需要额外的改装工具，直接对准卡位卡入后拧紧固定螺丝就能完成安装，能大幅降低附件改装的加工成本，也能保证装夹后的重复定位精度，每次拆装后不需要重新校准观测设备的归零位置，适配户外射击、日常调校等多种使用场景。
