XT600E摩托车后载物行李支架结构

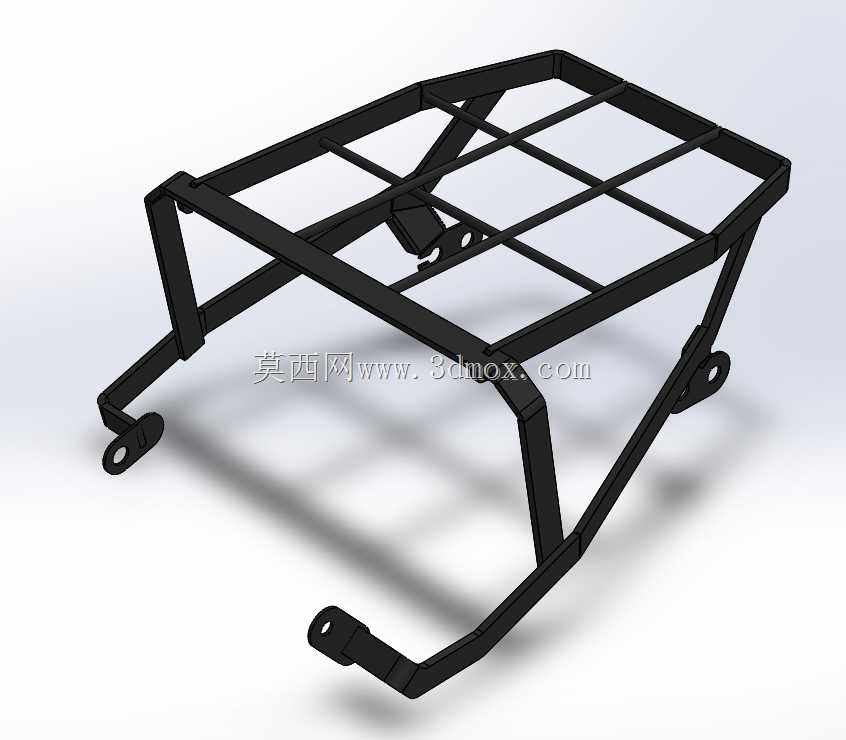

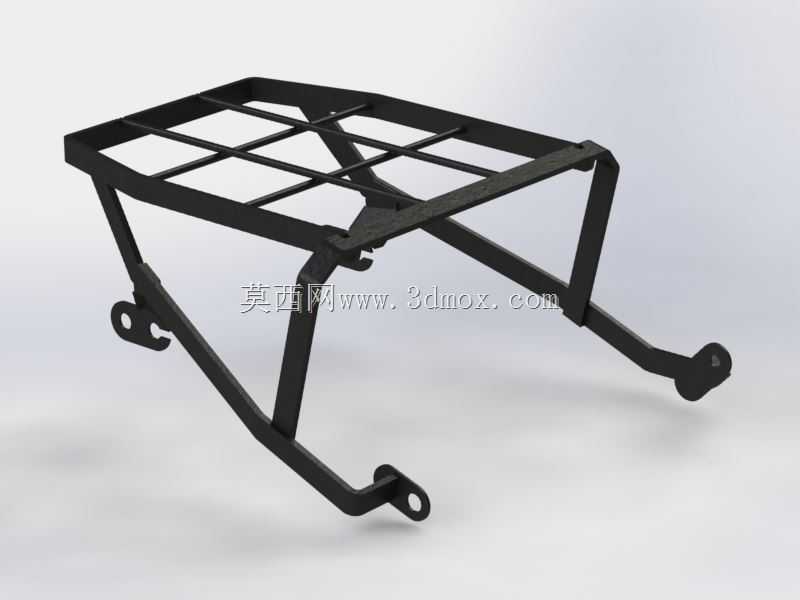

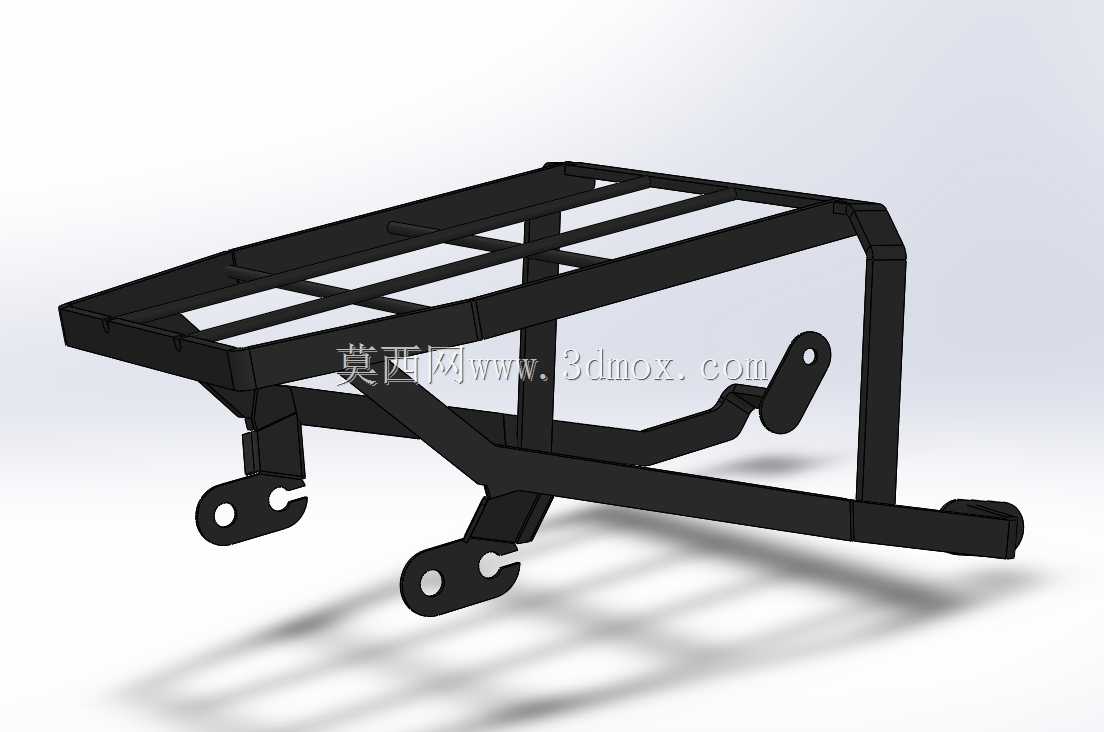

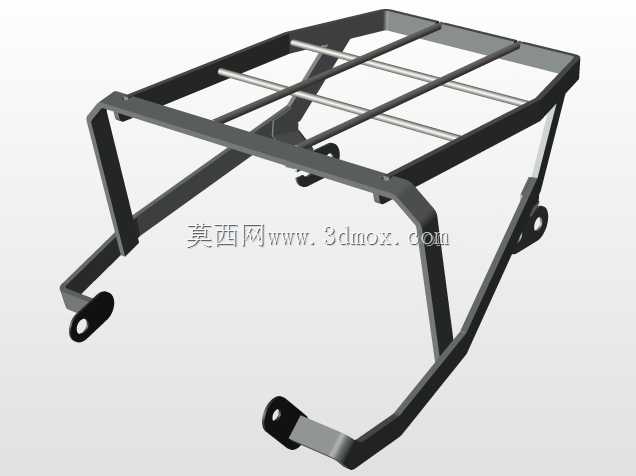

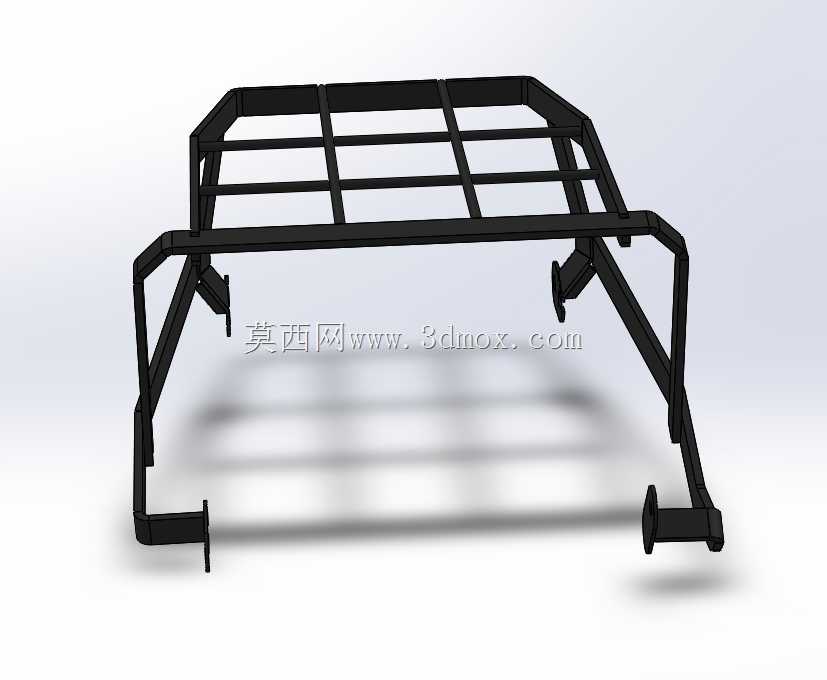

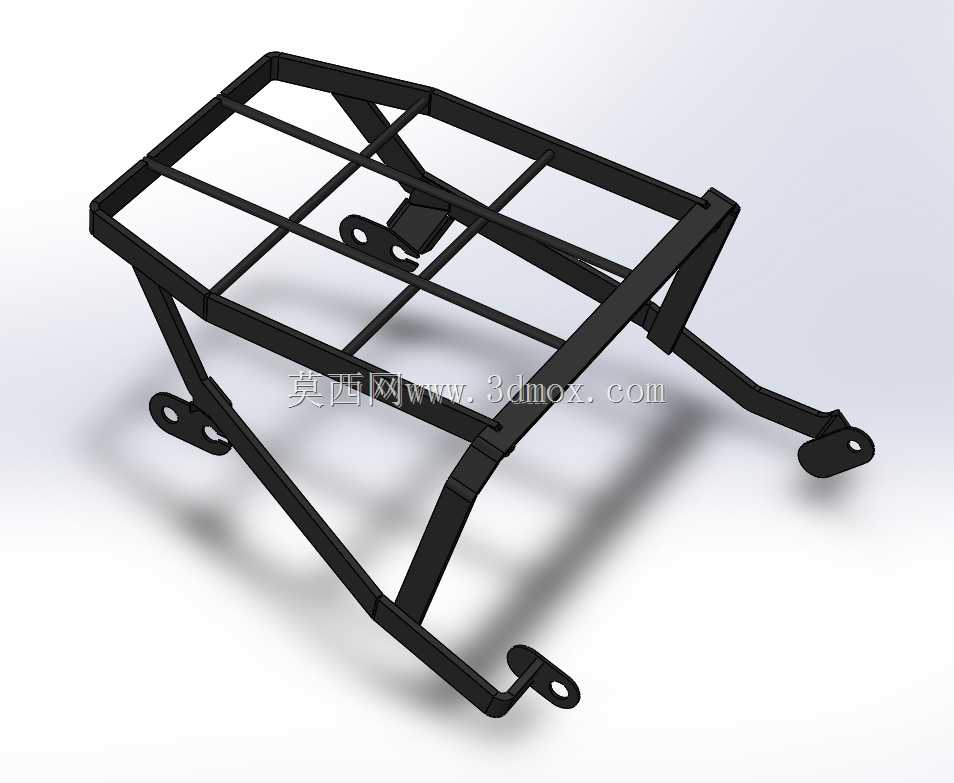

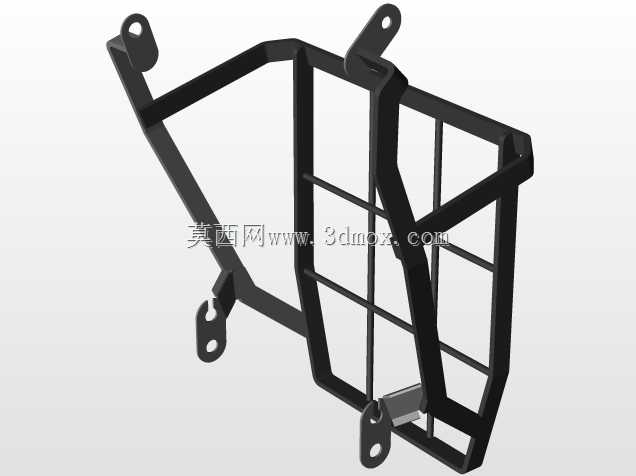

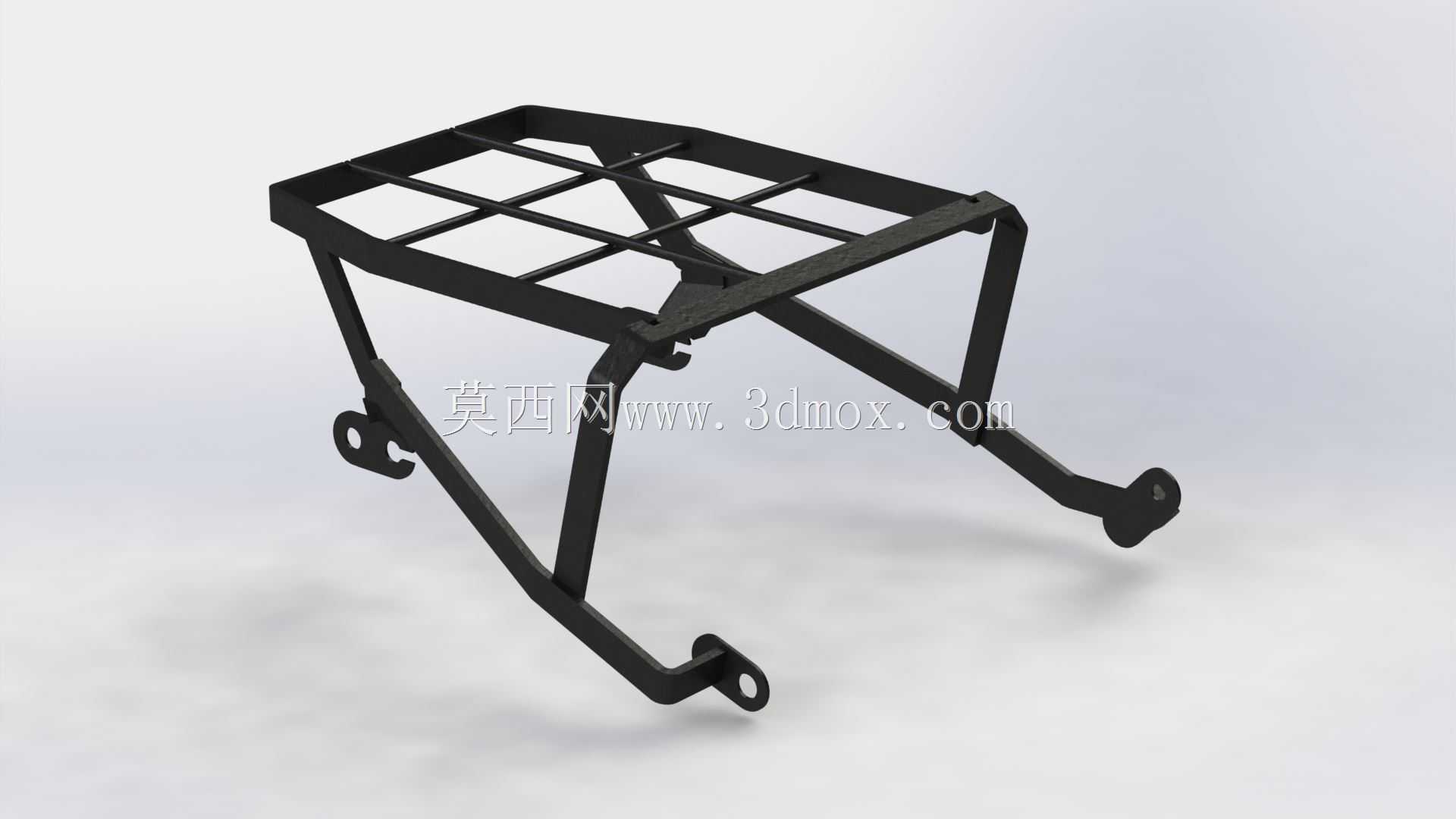

这款载物支架主要适配XT600E系列摩托车型，日常使用场景覆盖城郊通勤载物、长途摩旅行李固定、户外非铺装路面骑行的杂物承载，是摩托车后装承载部件里实用性极强的结构件。从实际使用需求出发，支架首先要满足日常承载10-15kg行李的强度要求，同时不能过度增加车尾重量，避免影响车辆转向时的重心配比，还要避开后轮跳动的运动边界、后减震的伸缩行程，以及尾部转向灯、尾灯的安装位置，防止出现运动干涉。设计阶段先从安装基准入手，先定位车架尾部的三个固定吊耳位置，这三个点是支架和车身连接的核心基准，两个侧置吊耳负责承接纵向载荷，尾部下方的吊耳负责抵消颠簸路面的上下冲击力，三个安装点的孔位公差控制在±0.2mm以内，保证安装时不需要额外扩孔或者掰动支架就能对位。主体框架采用矩形钢管弯折拼焊，上部的载物平面用薄板冲压出网格格栅结构，既可以降低整体重量，又能给绑带提供更多的固定卡位，防止行李在骑行过程中滑动。支架的两侧支撑臂做了变截面弯折处理，从上部载物平面到安装吊耳的位置逐渐收窄，避开后座乘客的腿部放置空间，不会出现硌腿的问题。建模的时候先在装配环境里调入XT600E的尾部车架点云数据，先绘制三个安装点的基准草图，用结构构件命令生成主支撑臂的三维路径，添加焊缝的实体特征还原真实焊接结构，上部的格栅结构先绘制单根栅条的截面轮廓，通过阵列命令完成排布后做布尔求和，再对所有的棱边做R2-R3的圆角处理，避免尖锐边角割破行李绑带或者划伤驾乘人员。安装边界上，支架最宽处控制在320mm以内，不会超出车把的转向宽度，尾部伸出长度不超过后挡泥板末端15mm，防止倒车时支架先接触地面造成车身覆盖件损坏，载物平面距离后坐垫的高度差控制在80mm，既不会影响后座乘客的倚靠，也能保证放置行李时的重心不会过高。完成主体结构建模后，还要做简单的载荷仿真验证，在载物平面施加垂直向下的均布载荷，检查最大应力集中的位置，也就是支撑臂和安装吊耳的焊接连接处，通过局部增加三角加强筋的方式分散应力，避免长期使用出现焊缝开裂的问题，最后给整体结构赋予哑光黑的喷塑材质外观，和摩托车原厂的金属部件质感保持统一。
