空降兵跳伞翼形金属徽章立体结构设计

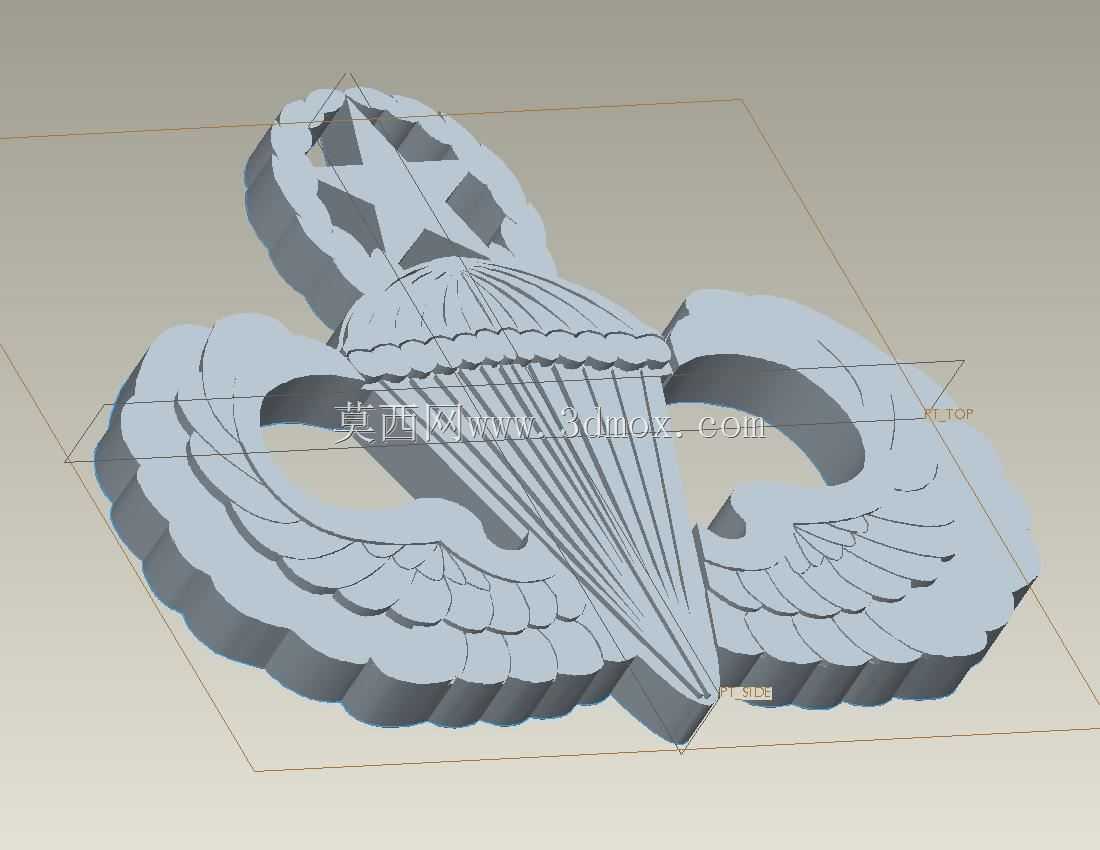

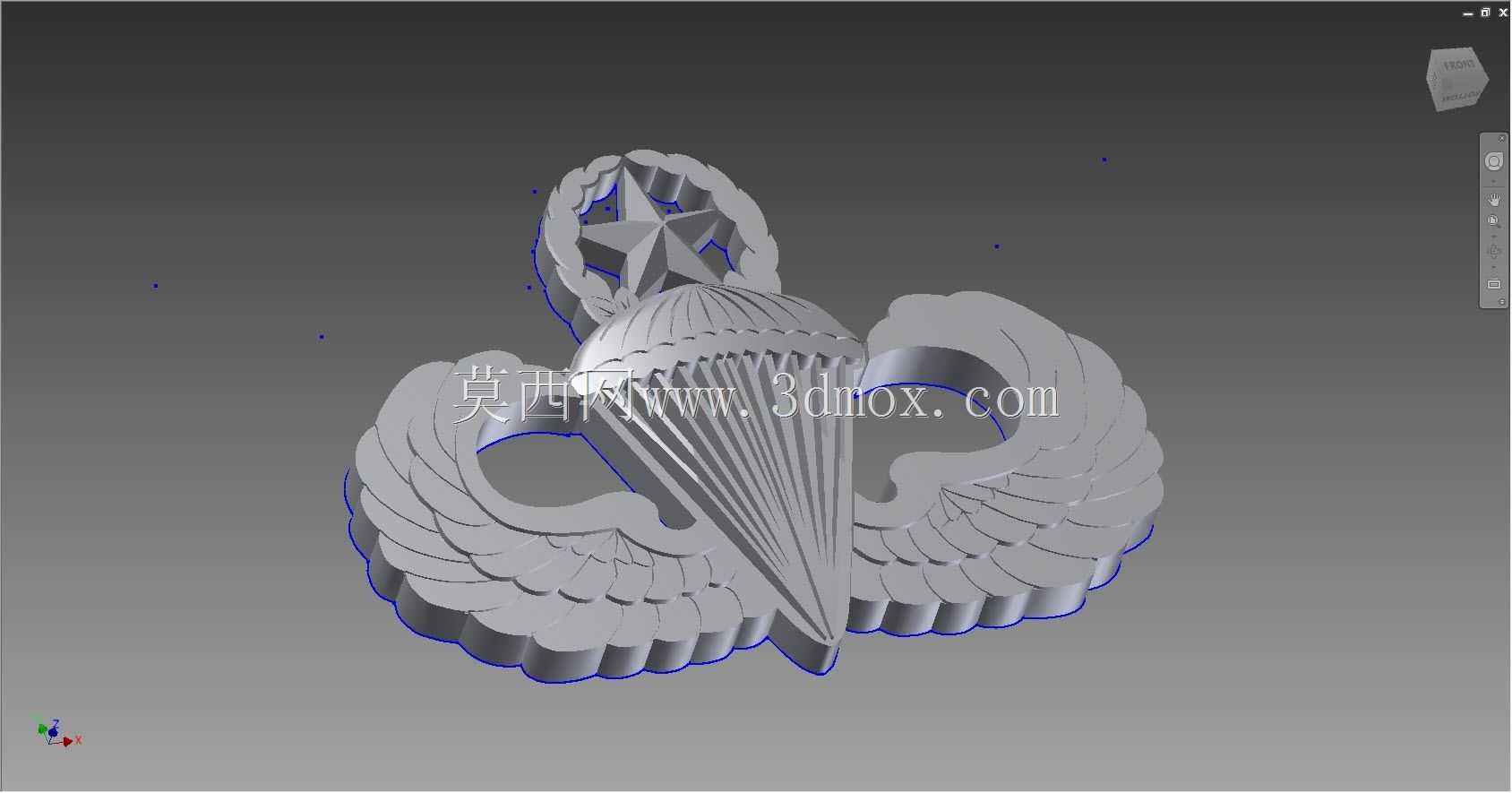

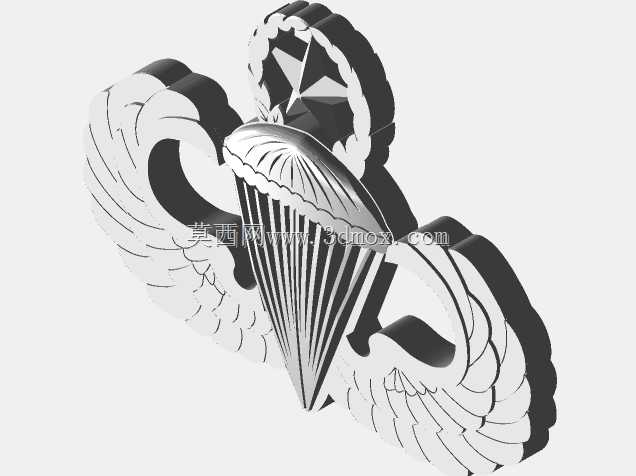

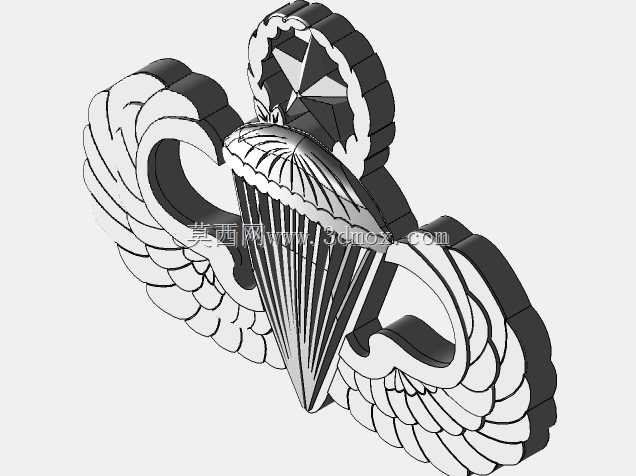

这类带翼形装饰的伞降标识件，主要用于空降兵作训服配饰、荣誉陈列展示场景，属于标识类五金饰件范畴，日常使用中需要兼顾佩戴贴合度、结构强度与浮雕细节表现力，避免边缘剐蹭作训面料，同时保证长期佩戴不出现浮雕棱角磨损、结构变形问题。建模初期先确定整体安装边界，整体轮廓控制在适合胸前佩戴的尺寸区间，背部预留适配别针安装的平整贴合面，保证佩戴时与衣物贴合无凸起硌感，不会因为背部结构突兀影响日常作训动作。建模时先绘制两侧对称翼形的基准轮廓，每一片羽毛的分层浮雕高度按照视觉层次做梯度设置，靠近翼根位置的浮雕高度略高于翼尖，既保证羽毛纹理的立体层次感，又避免翼尖位置凸起过高容易被剐蹭掉漆变形。中间的伞体部分先做锥形伞面的基础曲面，再逐根排布伞肋的凸起线条，伞肋的高度从伞顶向伞衣边缘逐步收窄，还原真实降落伞的伞面张力结构，伞体底部的收尖位置做小圆角过渡，避免尖锐棱角造成使用中的安全隐患。上方的环形包裹星形结构，先做环形扭绳纹理的扫掠路径，每一段扭绳的节距保持均匀一致，环形与下方伞顶的衔接位置做平滑过渡处理，避免出现结构应力集中的直角接缝，内部的五角星做微凸的弧面处理，五个角的位置同样做小圆角钝化，兼顾视觉辨识度与使用安全性。建模过程中先完成单侧翼形的曲面构建与羽毛细节雕刻，通过基准平面对称得到另一侧翼形结构，保证两侧纹理完全对称无偏差，再依次拼接伞体、顶部环形星标结构，所有拼接位置都做0.2mm的圆角过渡处理，既消除拼接缝隙，也提升整体结构的抗弯折强度。完成整体结构后对背部安装面做平面度校验，保证整个背部贴合区域的平面度误差控制在0.1mm以内，适配后续别针、魔术贴等不同安装结构的固定需求，同时对所有外凸的浮雕边缘做轻微的倒角处理，避免锐边在佩戴过程中勾挂织物纤维，也提升金属压铸成型时的脱模流畅度，减少后续抛光工序的工作量。这类结构在实际生产中适合采用精密压铸工艺成型，建模时预留的脱模斜度与圆角参数，能够直接适配压铸模具的加工要求，不需要二次调整结构，最终成品的浮雕细节还原度可以达到目视无模糊、棱角清晰的效果，满足配饰类产品的外观与使用要求。
