仿丹尼斯威克3L款大号演奏吹嘴结构

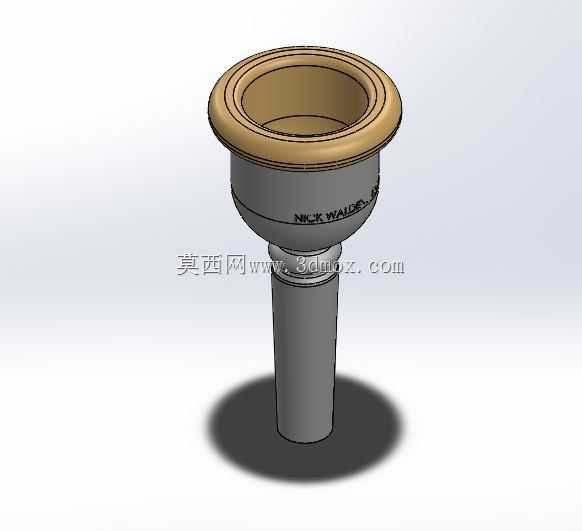

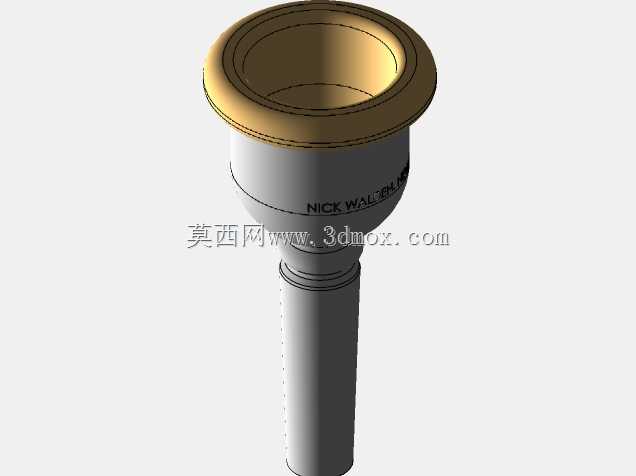

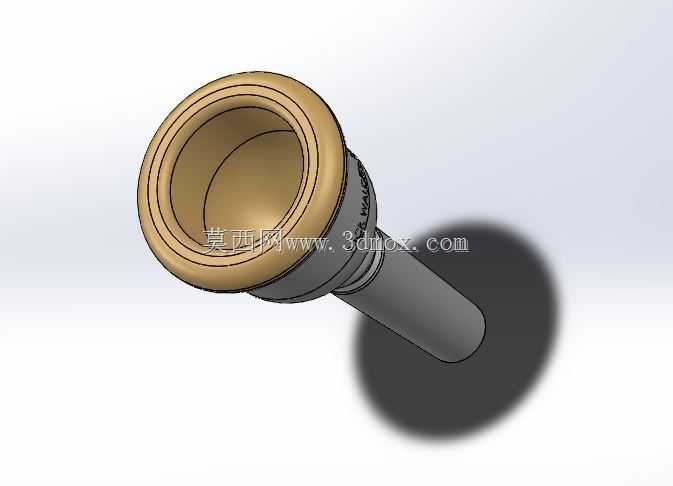

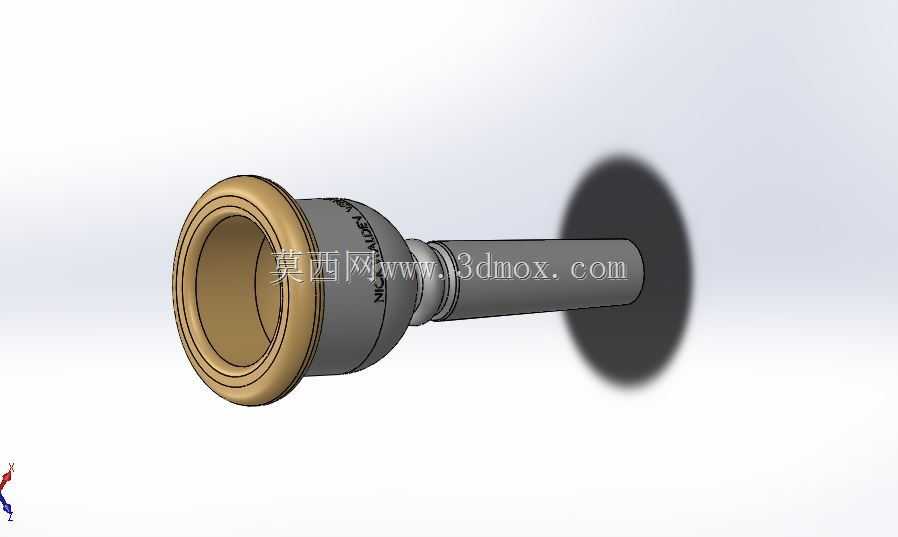

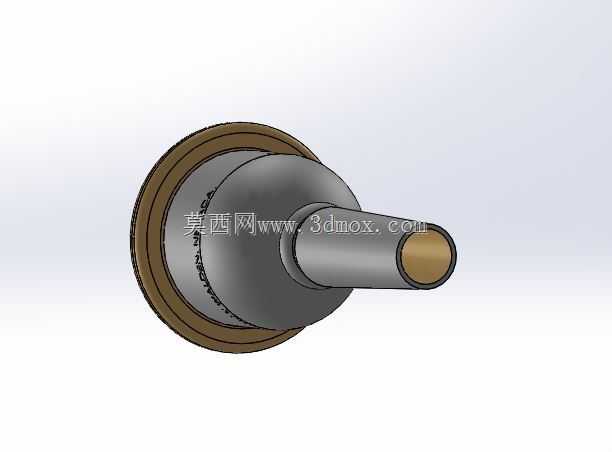

这款吹嘴的建模工作最初是为了验证3D打印自制管乐配件的可行性，日常乐团排练、业余演奏场景中，不少铜管乐手会根据自身吹奏习惯调整吹嘴的杯深、喉径与背孔参数，市售成品金属吹嘴的固定参数很难适配所有演奏者的嘴型与气息特点，尤其是入门乐手在练习阶段，需要不同参数的吹嘴来适配长音、吐音、高低音域切换的不同练习需求，定制金属吹嘴的成本较高，通过三维建模后采用工程塑料打印的方案，能以极低的成本完成参数验证与个性化适配。建模时优先还原吹嘴与大号主体的安装配合边界，插入段的外径公差控制在0.02mm范围内，保证与号身插管的插拔阻尼适中，既不会因为间隙过大出现吹奏漏气，也不会因为过盈量太大导致插拔卡顿、损伤号身镀层。整体结构分为三个功能段：顶部的杯状吹口段做了双层圆角过渡，唇边厚度控制在1.2mm，贴合嘴唇接触的位置做了R0.8的圆弧倒角，避免长时间吹奏硌伤唇周肌肉；中间的喉径段做了平滑的锥度过渡，从杯底到背孔的收缩角控制在12度，保证气息流通时的阻力均匀，不会出现局部涡流影响音色稳定性；底部的插入段做了环形定位槽，安装到位后能与号身的固定卡簧配合，防止吹奏过程中吹嘴移位。建模过程先绘制旋转凸台的半截面草图，标注清楚各段的直径、长度与过渡圆角参数，通过旋转特征生成主体基础结构，之后在杯口位置做等距偏移生成唇边的加厚层，再在中段外壁添加标识字符的包覆特征，最后对所有锐边做倒圆角处理，避免打印后出现应力集中的开裂问题。完成主体建模后对内部流道做曲率检查，确保整个气息通道的曲面曲率连续，没有突兀的折角，减少吹奏时的气息损耗。针对塑料打印的工艺特性，建模时将整体壁厚控制在1.5mm以上，杯口位置加厚到2mm，避免打印完成后出现薄壁变形，插入段的外壁做0.05mm的脱模斜度，适配FDM打印的层纹特性，减少后续打磨的工作量。实际打印测试后验证，该结构的吹嘴在中低音域的响应速度足够，虽然金属材质的音域饱满度更优，但通过调整打印填充率到80%以上，配合后期内壁抛光处理，完全能满足日常练习的使用需求，对于乐手调试个性化吹奏参数来说，这种可快速迭代的建模方案能大幅降低定制配件的试错成本。
