黑色钻石皮顿户外开瓶工具结构设计

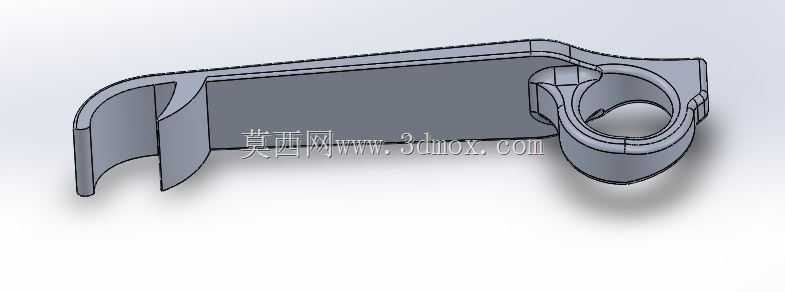

　　这款开瓶工具最初的设计需求来自攀岩场景的户外装备适配，攀岩者在岩壁间隙休息时需要开启功能饮料补充体力，同时还要兼顾岩塞撬动、快挂挂点辅助的小功能，不能做成单一功能的开瓶器增加负重。设计初期先梳理了手持握持的人机边界，整体长度控制在120mm左右，指环部分内径适配成年男性戴攀岩手套的手指维度，避免戴手套时无法穿入挂扣或者握持打滑，主体杆身厚度控制在5mm，保证撬动瓶盖时的结构强度同时不会过重，整体采用6061铝合金的等强度设计思路，杆身从指环端到开瓶卡口端做渐变厚度过渡，在应力集中的开瓶卡口位置做局部加厚，避免长期使用出现形变。建模阶段先绘制整体的轮廓草图，先确定指环的圆心位置和开瓶卡口的卡位尺寸，卡口的开口尺寸适配标准啤酒瓶盖、

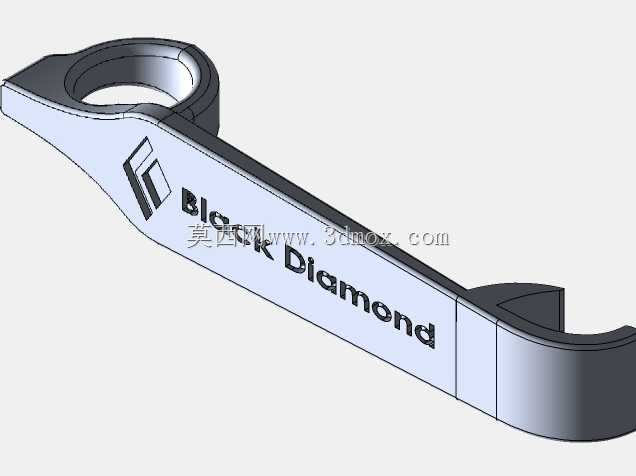

　　运动饮料瓶盖的边缘厚度，卡位的凸起高度控制在2mm，刚好能卡入瓶盖下缘的防滑齿位置，不会因为卡入过深导致开瓶后瓶盖变形无法复位，也不会因为卡入过浅出现滑脱。完成主体轮廓后做拉伸凸台，再对边缘做全圆角处理，所有外露棱边都做R1.5的圆角，避免攀岩时剐蹭绳索或者划伤手部，杆身表面的品牌标识区域做浅浮雕处理，雕刻深度0.3mm，既不会破坏杆身的结构强度，也能保证标识的辨识度。建模过程中需要重点校验开瓶时的受力路径，当手指穿入指环向上施力时，力的传导路径从指环位置沿杆身传递到卡口的支撑点，在杆身中部做了轻微的弧度处理，让受力方向和杆身的中性层重合，减少弯曲应力，同时在卡口的支撑位置做了小的防滑齿结构，增加和瓶盖接触时的摩擦力，

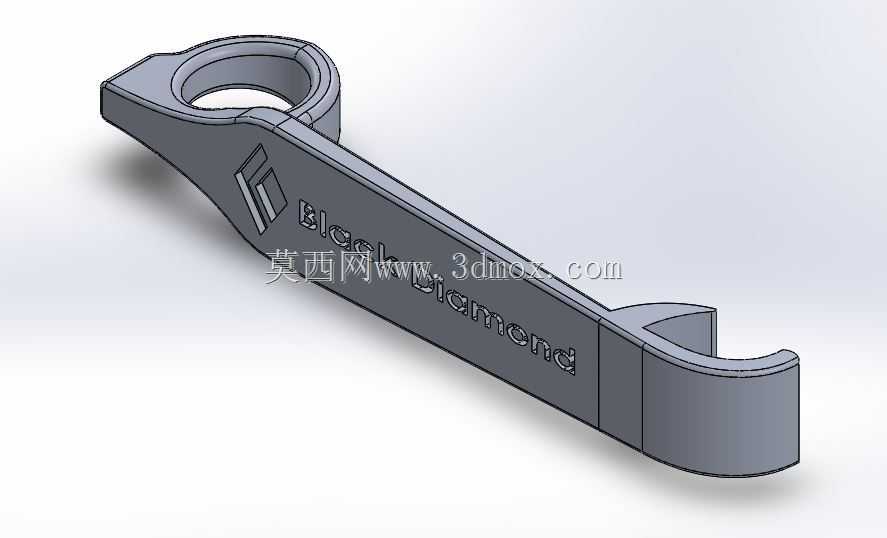

　　避免开瓶时打滑。这款工具除了户外攀岩场景使用，也可以作为日常EDC工具挂在钥匙扣上，指环部分可以直接穿入标准钥匙圈，不需要额外增加挂孔结构，整体外形流畅没有突出的尖锐结构，放在口袋里不会剐蹭衣物。建模完成后还需要做干涉检查，确保各个圆角过渡位置没有面重叠，曲面连续无破面，渲染时可以直接调用软件自带的材质库，给主体赋予磨砂阳极氧化的铝合金材质，还原黑色款的实物质感，所有测量尺寸都按照实物1:1还原，保证后续如果做3D打印验证或者机加工生产时可以直接导出工程图使用，不需要额外调整尺寸比例。
