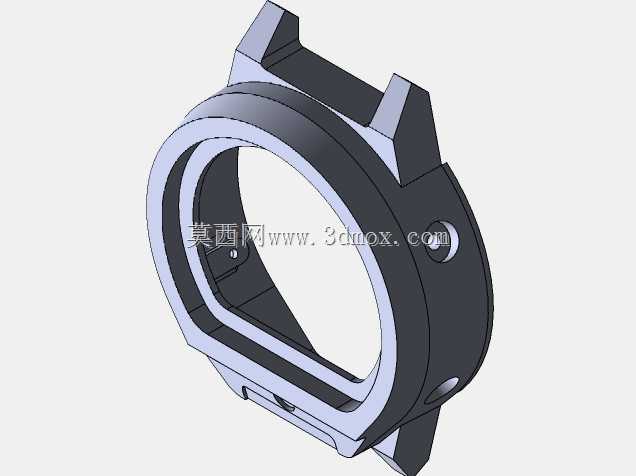

卡西欧G-Shock DW-6900腕表表壳结构

这款表壳结构的建模完全依托实物拆解测绘完成，核心服务于腕表改装、定制加工以及3D打印原型验证场景，不少腕表改装从业者会用这类模型做碳纤维、钛合金材质的替换表壳试制，也有手工表爱好者会基于这个结构做个性化腕表的外壳适配，避免直接开模造成的成本浪费。建模初始阶段先完成实物的全件拆解，将表圈、主体壳身、按键安装位、表带连接耳位逐一拆分测绘，先在草绘阶段勾勒出表壳的外轮廓与内部安装腔体的边界，重点把控表镜安装槽的同轴度、后盖螺纹位的配合公差，还有四个表带生耳孔的中心距，这几个尺寸直接决定后续装配的适配性，稍有偏差就会出现表镜装不紧、后盖拧不到位、表带无法安装的问题。结构设计上完全还原原款的抗震防护逻辑，表壳外侧的凸起防护筋对应内部机芯的悬空安装位，能在受到冲击时分散外力，避免冲击力直接传递到机芯部件，侧边的按键安装槽预留了密封胶圈的安装间隙，保证装配后能达到原款的防水等级要求，表壳底部的贴合弧度完全匹配原款后盖的曲面，不会出现佩戴硌手的问题。建模过程中先通过旋转特征做出表壳的主体环形基体，再用拉伸切除做出内部的机芯容纳腔体，之后通过扫掠特征做出外侧的防护筋结构，按键安装位采用拉伸凸台后做孔位切除，最后对所有棱角做倒圆角处理，还原原款的圆润手感，同时避免应力集中导致的结构断裂。所有安装位的尺寸都严格匹配原款的装配公差，生耳孔的直径、表镜槽的深度、按键孔的配合间隙都经过反复核对，不管是用做3D打印的原型验证，还是用CNC加工做金属材质的成品表壳，都能直接用于生产，不需要再做额外的尺寸修正，能大幅缩短定制表壳的开发周期，减少试制阶段的试错成本。
