齿轮刨床用切线运动传动机构

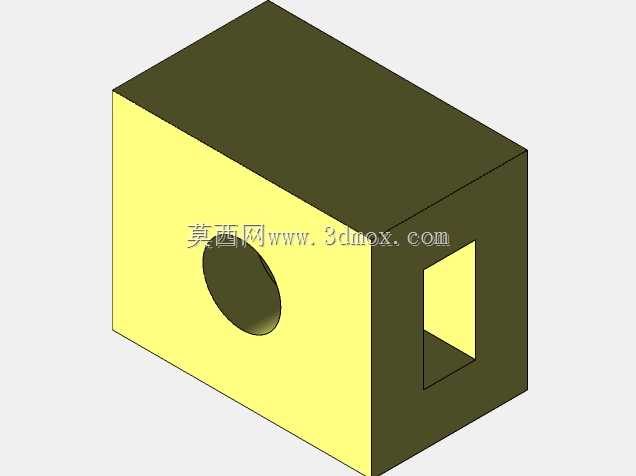

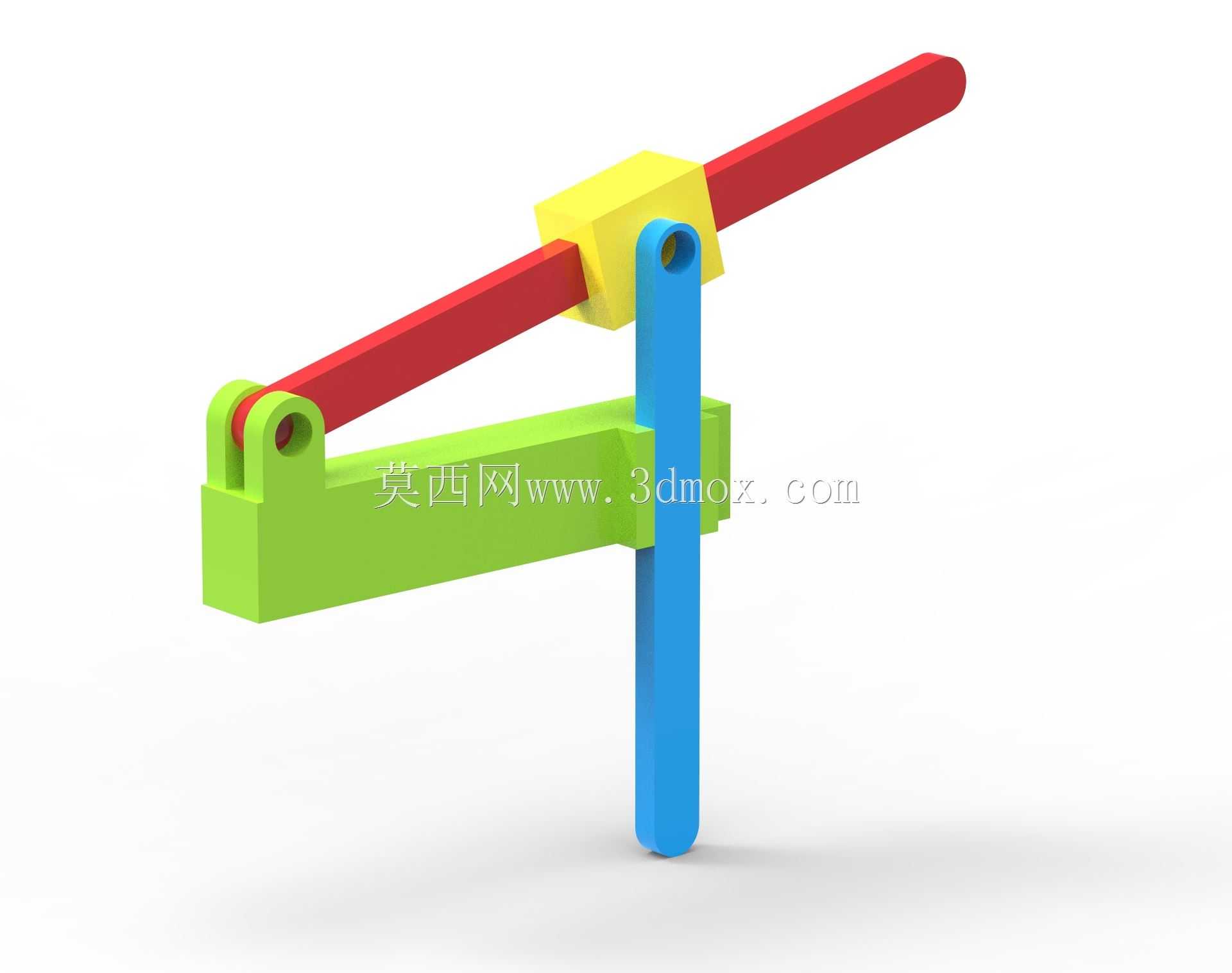

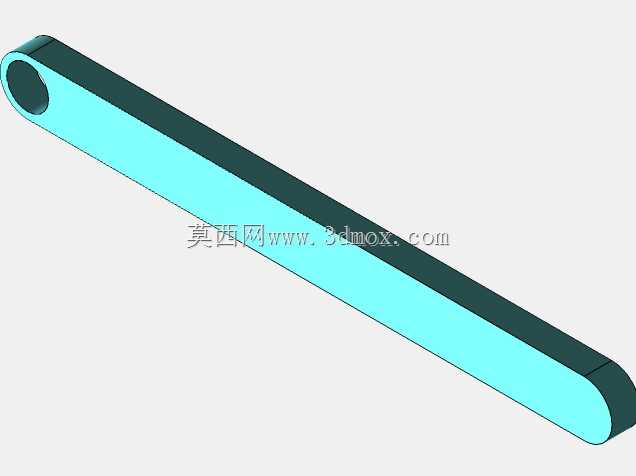

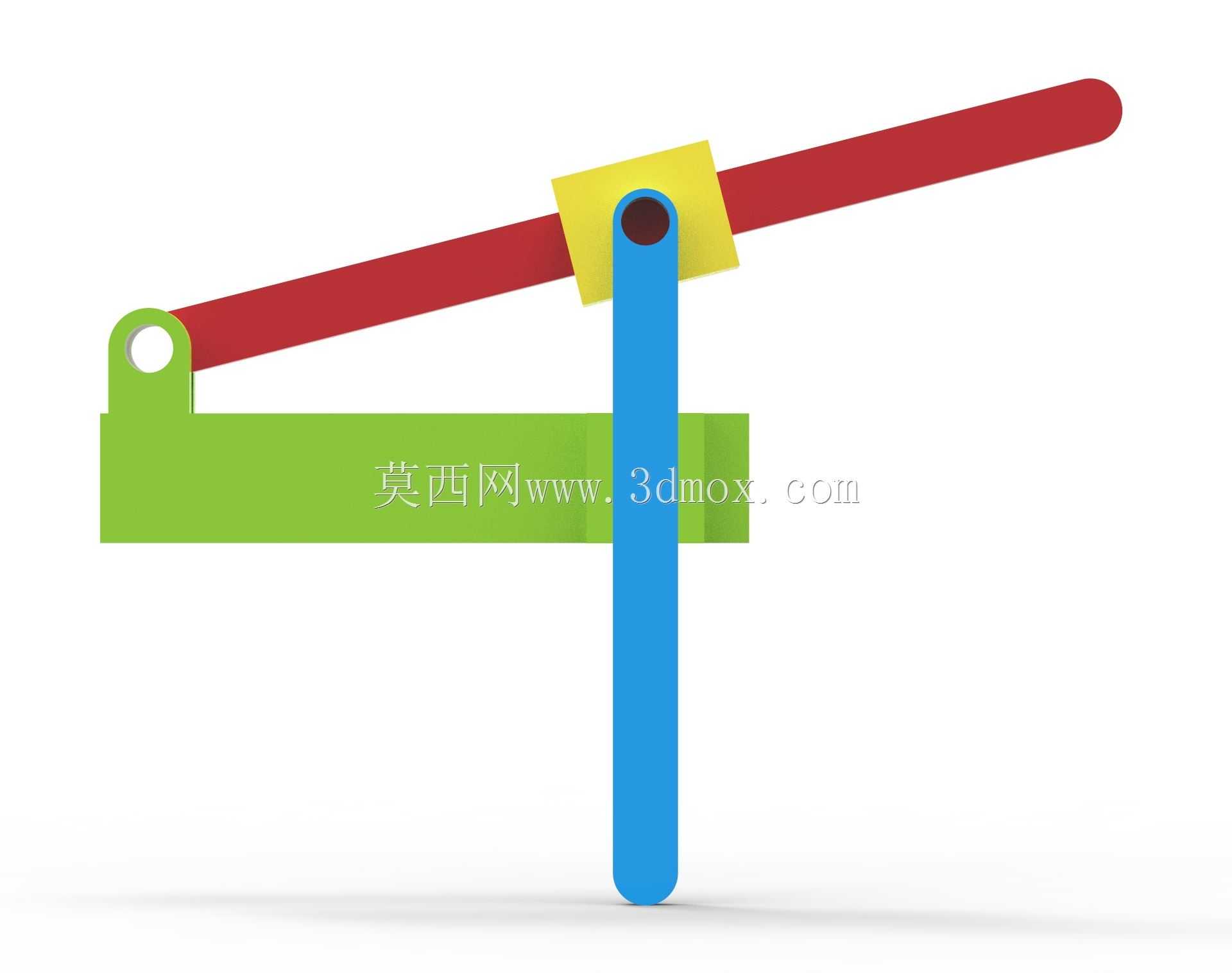

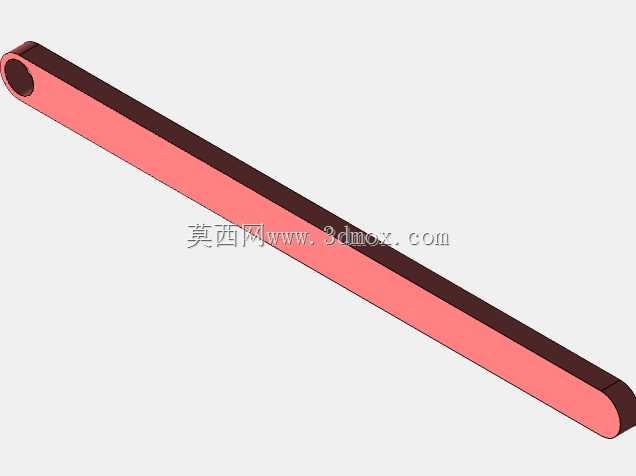

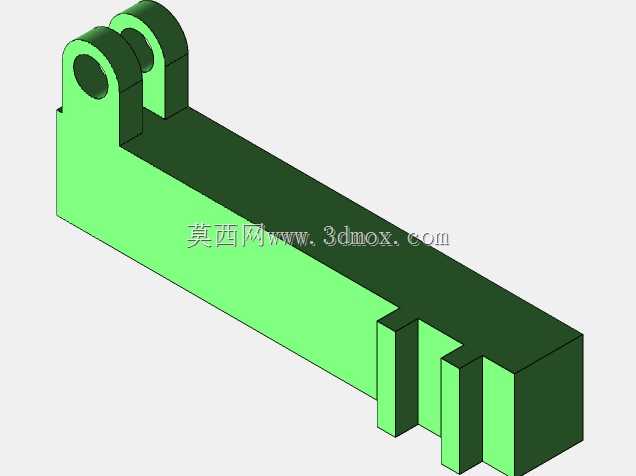

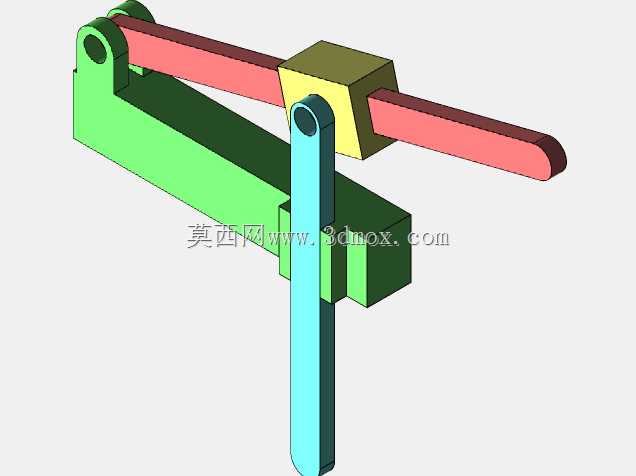

在金属切削机床的主运动传动链设计中，这类切线机构常作为运动转换单元接入曲柄摇杆串接链路，为齿轮刨床提供符合切削工艺要求的往复直线进给动作，其核心作用是将主动件的摆动输入转化为从动导杆的定行程上下移动，适配刨削工序中滑枕的往复运动规律，避免传动过程中出现刚性冲击，保障齿面加工的进给精度。从结构功能来看，主动摆动构件为红色长导轨，通过黄色滑块与从动蓝色竖杆形成滑动约束，绿色固定支座作为整个机构的安装基准，承担所有运动副的支撑载荷，主动导轨摆动时，滑块沿导轨槽滑动的同时带动蓝色竖杆沿支座的竖直导向孔做上下移动，从动杆的移动垂直距离与主动导轨的摆角呈切线函数对应关系，这种运动特性刚好匹配齿轮刨床刨削行程中不同位置的进给速度需求，在工作行程段保持匀速切削，回程段实现快速退刀，减少空行程耗时。设计该机构时，首先要根据刨床的额定行程确定蓝色竖杆的导向长度与主动导轨的摆动角度范围，核算滑块在导轨上的滑动行程，避免出现运动死点或构件干涉；其次要确定各铰接点的销轴直径与配合公差，滑动副的间隙控制在0.02-0.05mm区间，既保证运动灵活又不会出现过大的回程间隙；安装边界上，绿色支座的底面为安装基准面，需预留四个螺栓固定孔位，整体机构的横向占用宽度不超过主动导轨最大摆幅的水平投影长度，竖直方向的总高度要满足从动杆最大伸出量的行程要求，避免与机床床身的其他部件发生碰撞。建模阶段先绘制绿色固定支座的草图，拉伸生成基体后切除竖直导向孔与端部铰接耳的安装孔，随后分别绘制主动导轨、从动竖杆与连接滑块的轮廓，通过拉伸、切除特征完成单个零件的建模，装配时先将支座设为固定件，依次装入从动竖杆添加竖直滑动配合，装入主动导轨添加与支座的铰接旋转配合，最后装入滑块，分别添加滑块与主动导轨的滑动配合、滑块与从动竖杆的铰接旋转配合，完成装配后添加旋转马达驱动主动导轨做定角度摆动，验证从动杆的移动行程是否符合设计预期，检查各运动构件在极限摆角位置是否存在干涉，调整各构件的倒角与圆角尺寸，去除应力集中的尖锐棱边，同时保证铰接位置的销轴安装空间充足，满足实际装配的工艺要求。
