便携卡扣式宠物外出运输航空笼结构设计

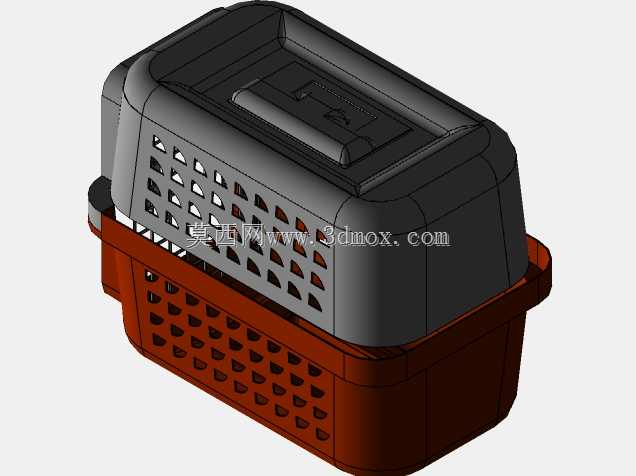

日常宠物短途出行、就医、航空托运场景中，这类硬质便携笼是养宠用户的刚需载具，区别于软质布艺宠物包，硬质结构能在运输过程中为宠物提供稳定的防护空间，避免挤压、磕碰造成的宠物应激或受伤，同时也能防止宠物在运输途中挣脱逃逸，适配私家车后备箱放置、公共交通携宠、航空货运等多场景的使用要求。从结构设计角度看，这款笼具采用上下分体扣合的结构形式，上半部分为深灰色硬质笼盖，顶部集成一体化提手，提手做了内凹防滑的弧度处理，方便用户单手提携移动，笼盖侧面排布阵列式三角形通风孔，下半部分为红棕色笼身底座，底座边缘做了凸起的围边结构，和上盖扣合后形成完整的密封限位，防止宠物排泄物渗漏到笼外，同时底座侧面同样设置密集的通风孔位，保证笼内空气流通，避免宠物在密闭空间内出现憋闷的情况。建模过程中先从整体轮廓草绘入手，先绘制笼身的基础圆角矩形截面，拉伸生成底座的主体壁厚，考虑到注塑成型的工艺要求，所有转角位置都做了R3-R5的圆角过渡，避免应力集中导致的注塑件开裂，同时壁厚控制在2.5mm均匀厚度，防止注塑过程中出现缩痕、缺胶等缺陷。之后在上盖建模阶段，先提取底座的扣合边线做配合基准，保证上下盖扣合间隙控制在0.2mm以内，既不会出现晃动松脱，也不会因为过盈量太大导致用户开合困难。顶部提手部分和上盖做一体化建模，提手下方做了加强筋结构，提升提手的承重能力，按照常规小型宠物10kg以内的承重要求，提手位置的加强筋厚度设置为3mm，排布3条纵向加强筋分散承重载荷。通风孔的建模采用阵列特征完成，先绘制单个三角形孔的草绘，切除后按照等间距排布，孔位边缘同样做0.5mm的倒角处理，避免锋利边缘划伤宠物或者用户。整体外形尺寸控制在长50cm、宽35cm、高32cm的区间，刚好符合国内多数航空公司对小型宠物航空托运的笼具尺寸要求，放置在私家车后排座椅下方或者后备箱侧边都不会占用过多空间，笼身两侧没有外凸的尖锐结构，叠放收纳时也能保持稳定。建模完成后需要做配合干涉检查，确认上下盖扣合位置没有干涉，提手活动行程内不会和笼盖其他结构产生碰撞，通风孔的通透率达到30%以上，保证笼内空气交换效率，同时底座的深度设置为12cm，足够铺垫宠物尿垫，容纳宠物在笼内转身、趴卧的活动空间。
