复古火炮造型金属开瓶器结构设计

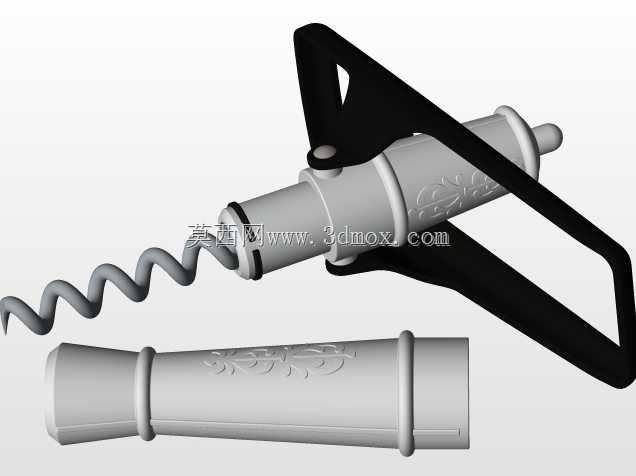

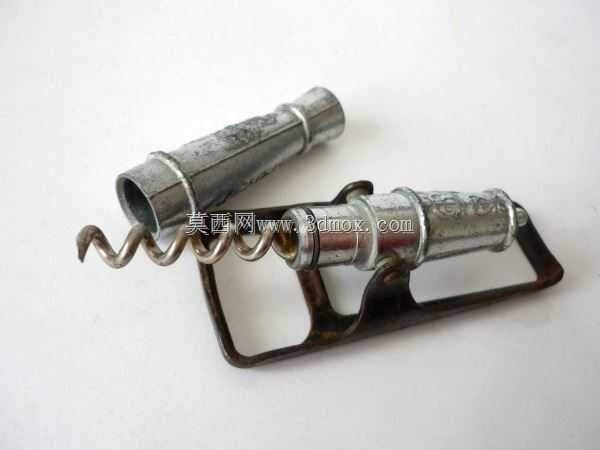

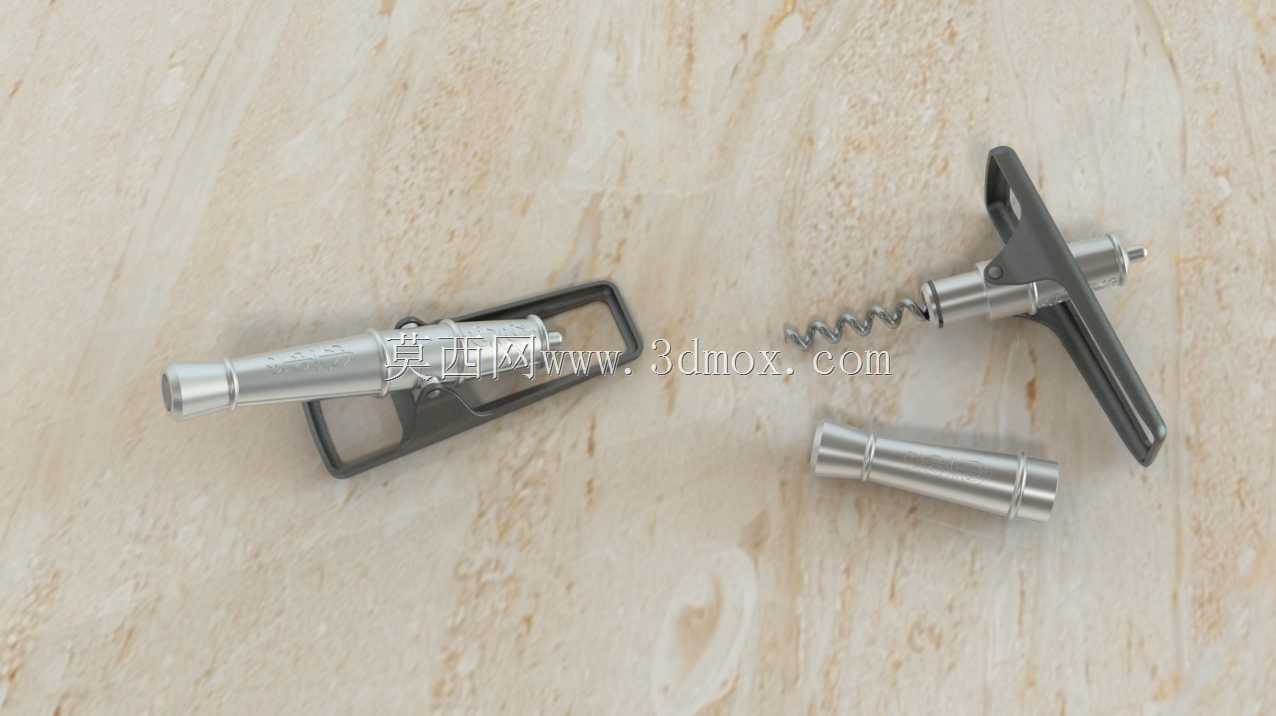

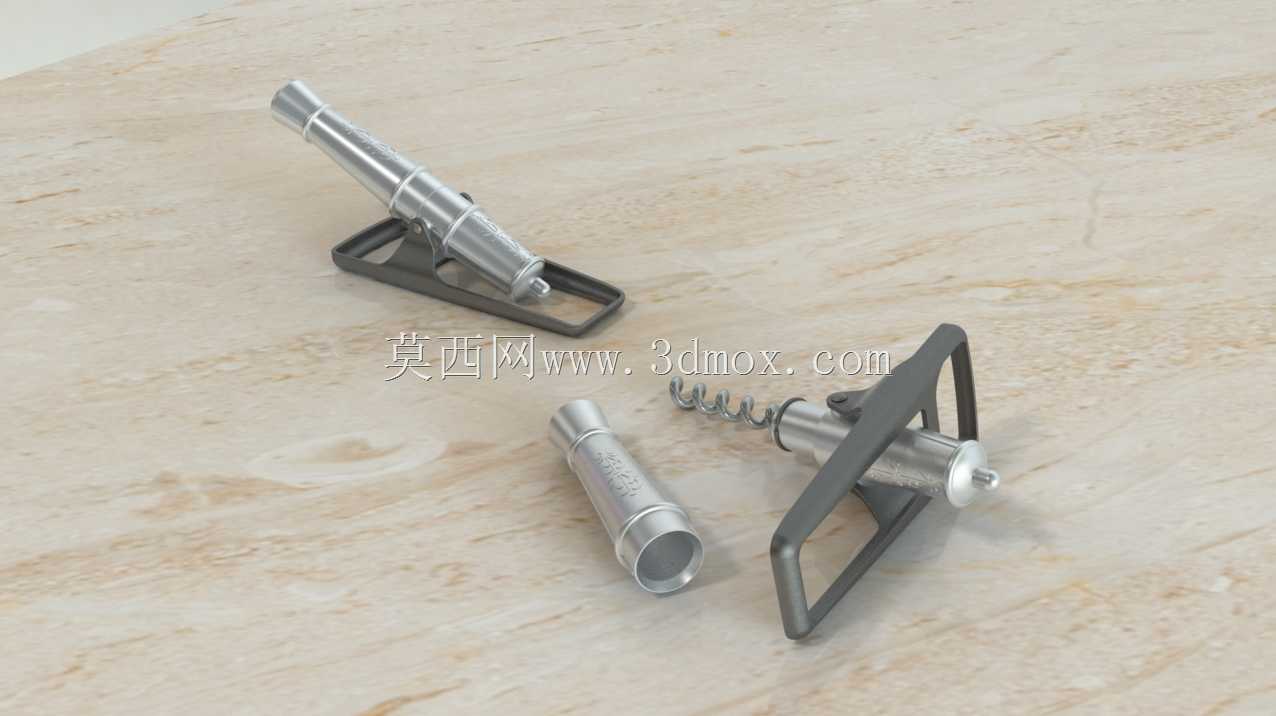

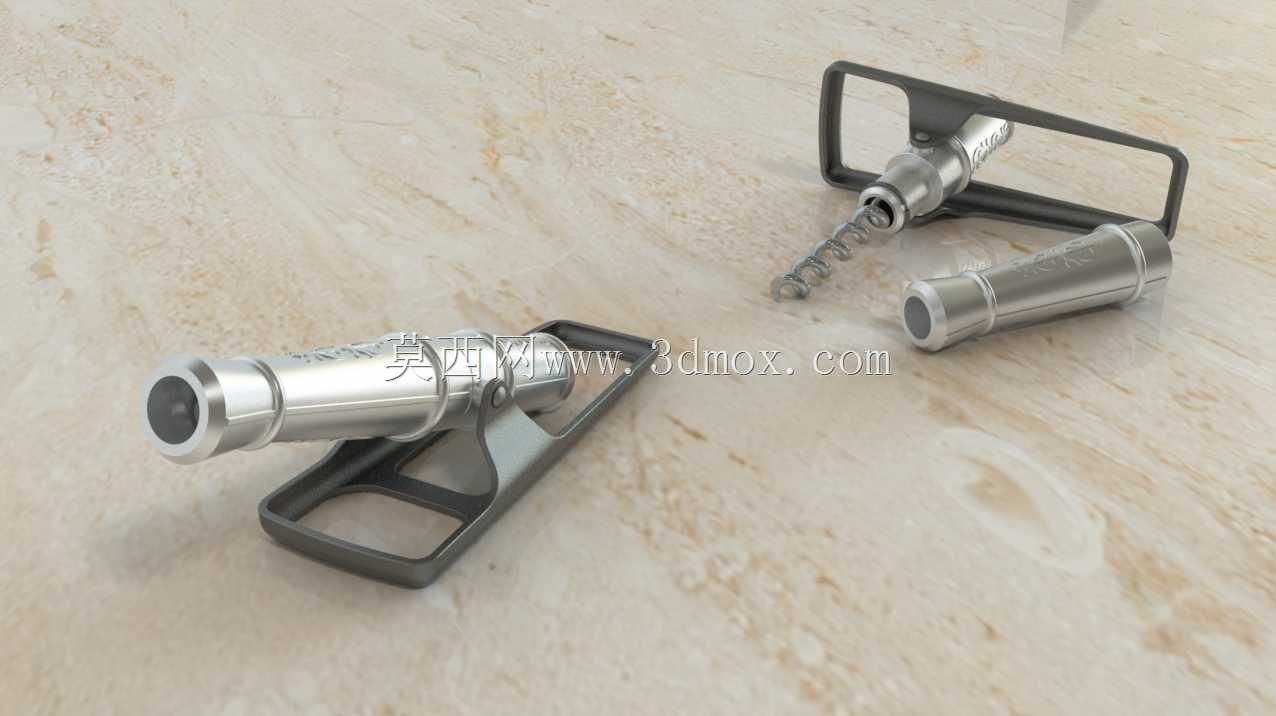

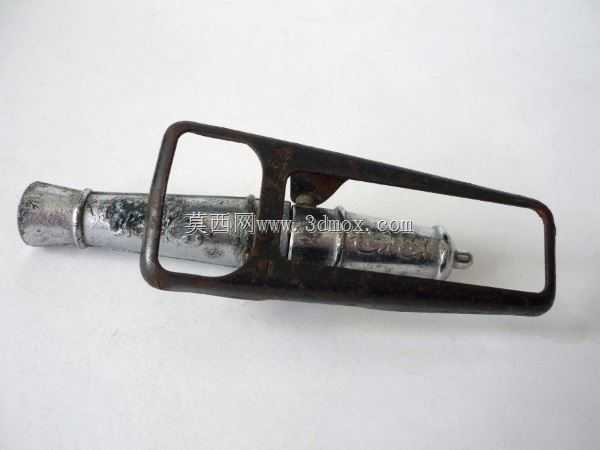

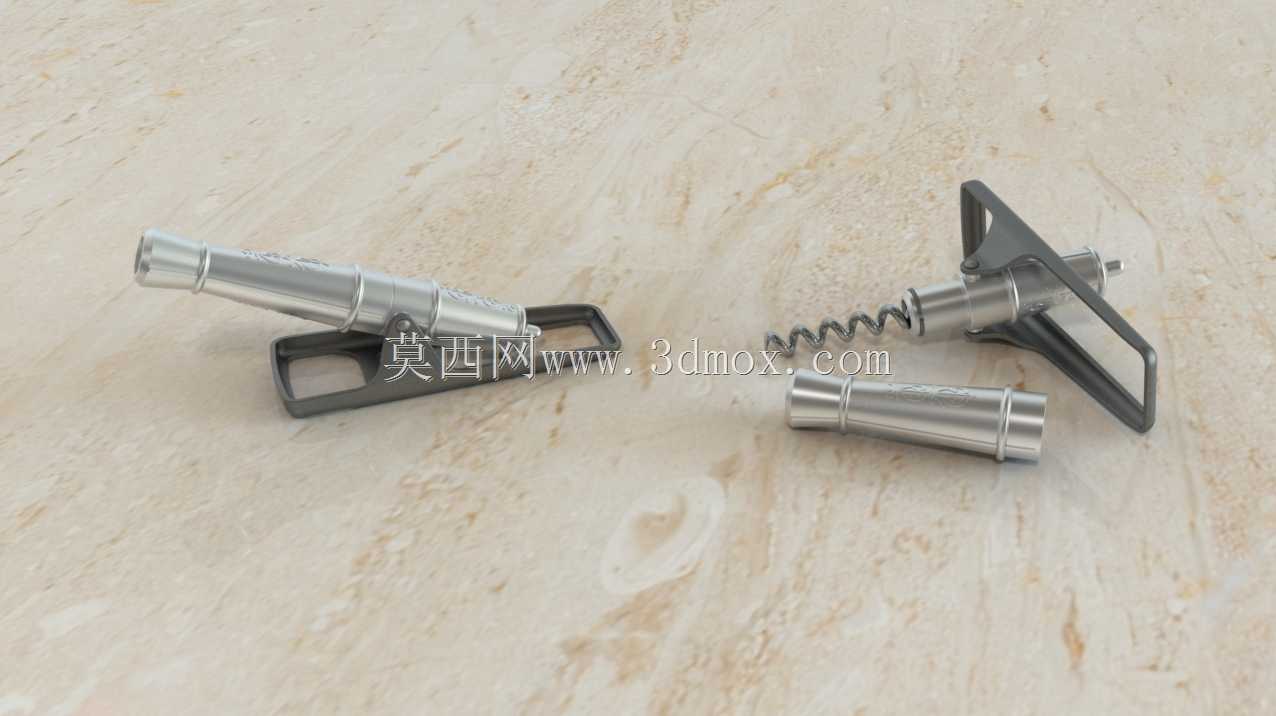

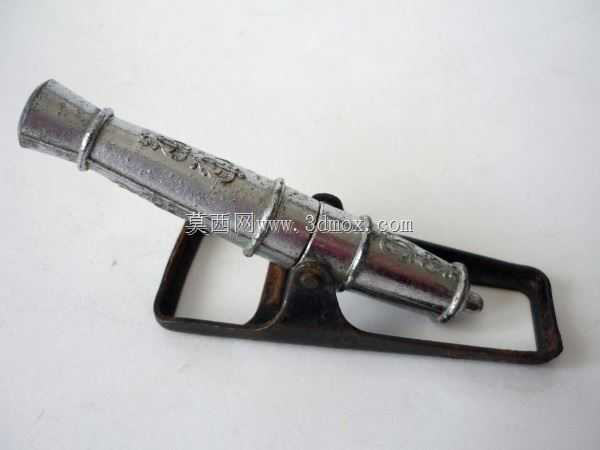

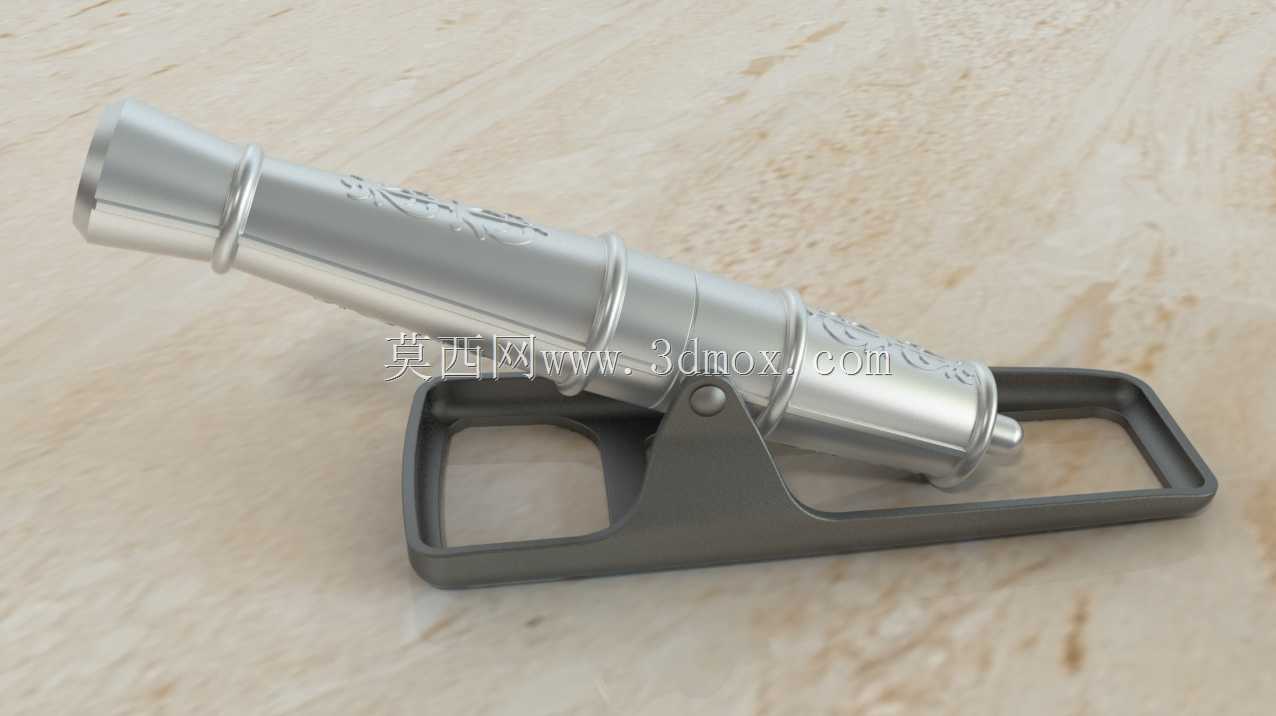

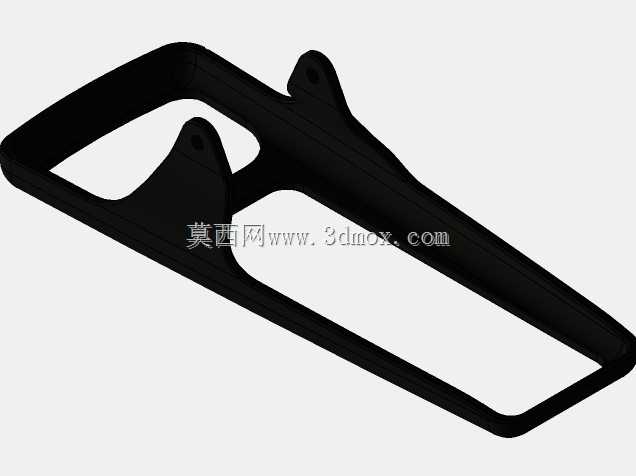

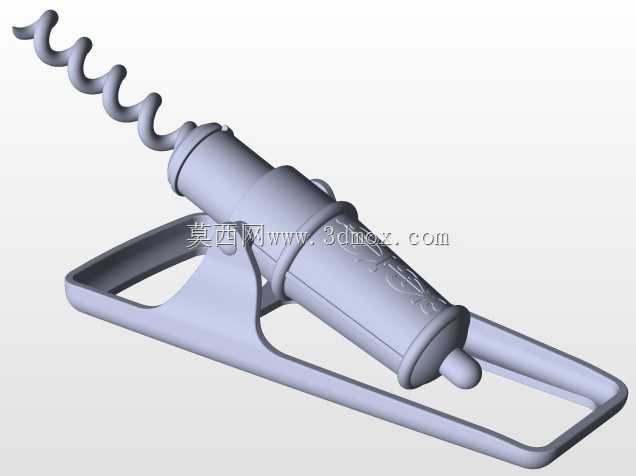

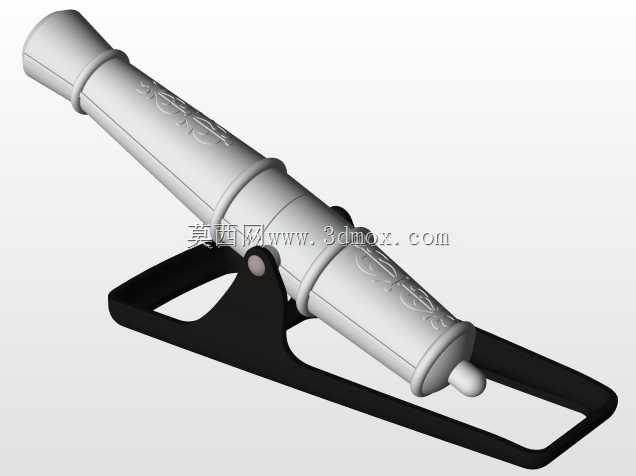

这款创意开瓶器的设计最初是从酒吧、主题餐厅的场景需求切入的，这类消费场景里，开瓶器除了基础的开酒功能，还承担着桌面装饰、话题载体的作用，常规的平板开瓶器容易丢失也缺乏记忆点，所以最终选定了复古加农炮的造型做结构融合。实际功能层面，核心的开瓶咬合结构做了隐藏式处理，炮口位置做了适配啤酒瓶盖、葡萄酒帽的倒角开口，杠杆支点设置在炮身与底座连接的铰接位置，使用时只需要将炮口卡入瓶盖下缘，按压底座尾部的握把区域，就能借助杠杆力轻松撬起瓶盖，不需要额外施加过大的握力，日常家用或者商用场景都能适配。设计思路上没有做多余的冗余结构，炮身部分做了三道环形加强筋，既还原了老式火炮的身管节套特征，也提升了金属件的结构强度，避免长期撬动瓶盖时出现身管变形；底座部分做了一体化的框式握把结构，边缘全部做了R2的圆角处理，握持时不会硌手，同时底座的平面度控制在0.1mm以内，放置在桌面时不会出现晃荡的情况。外形尺寸方面，整体长度控制在120mm左右，炮身最大直径22mm，底座宽度45mm，整体高度50mm，安装边界不需要额外的固定结构，属于手持便携类工具，放在桌面或者抽屉里都不会占用过多空间。建模阶段先在SolidWorks里绘制炮身的回转体草图，用旋转凸台命令生成基础身管，再通过扫描切除做出炮身表面的标识纹路，环形加强筋用拉伸凸台配合圆角命令完成；底座部分先绘制框式结构的草图，拉伸生成基础实体后，在铰接位置做同轴孔的配合，炮身与底座的铰接轴做间隙0.05mm的配合，保证转动顺畅不会出现卡滞；最后做整体的干涉检查，确认开瓶动作行程内所有零件没有运动干涉，再对所有锐边做倒圆角处理，避免加工后出现毛刺划手的问题。整个模型的结构拆分简单，炮身、底座、铰接轴三个零件即可完成装配，适合采用锌合金压铸或者不锈钢精铸的工艺做批量生产，表面处理可以做镀铬或者喷砂氧化，兼顾金属质感与防锈能力。
