Davies1250型奶油色旋钮结构设计

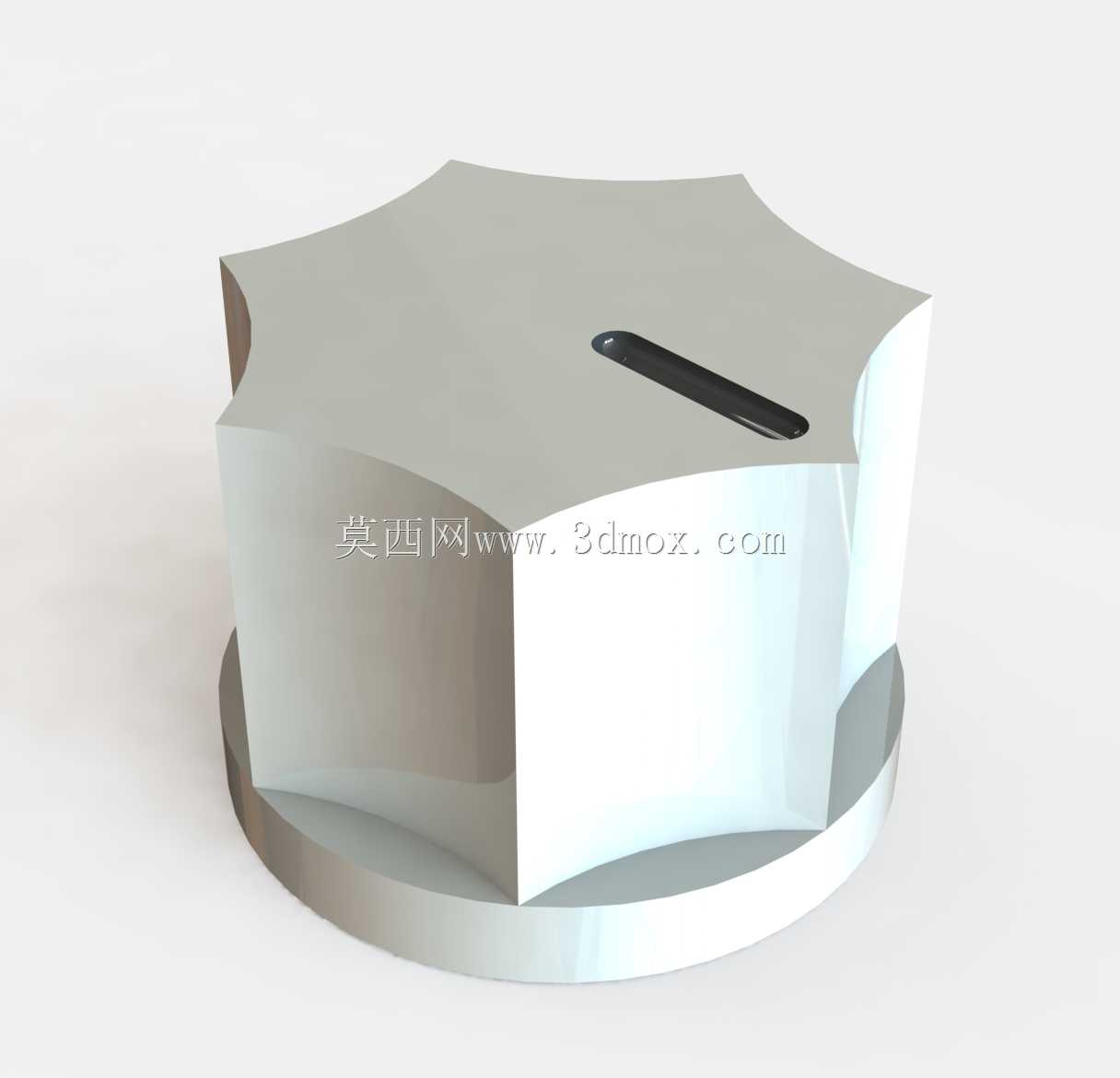

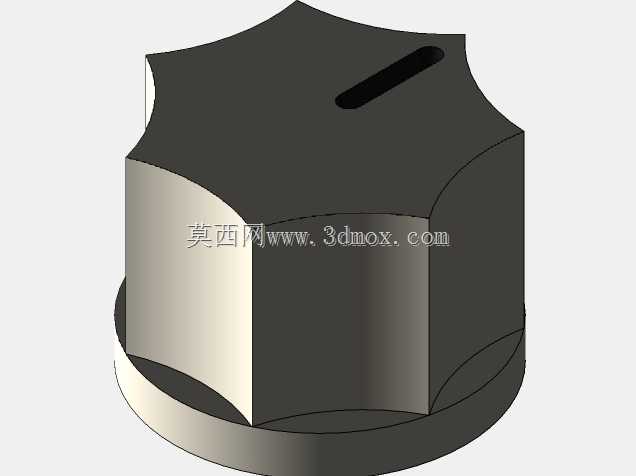

日常做音频设备、吉他效果器这类产品的结构设计时，这类小型调节旋钮是出镜率极高的操作件，这次做的这款旋钮，主要适配吉他效果器踏板、小型音频功放的参数调节场景，用户在脚控切换效果、手拧调节增益或音色参数时，都需要这类旋钮提供清晰的操作反馈与舒适的触感。从实际使用场景出发，这类旋钮安装在设备面板上后，既要保证手指拧动时不打滑，也要避免边缘过于尖锐划伤使用者，同时顶部的一字槽结构，也能兼容一字螺丝刀辅助微调的需求，在演出场景下快速调节参数时，不用刻意对准旋钮位置，靠触感就能找到施力点。设计之初先敲定了核心安装尺寸，整体直径15毫米，高度12毫米，这个尺寸刚好适配常用的6mm直径电位器轴，安装后突出面板的高度不会过高，避免演出时误碰，也不会过矮导致手指拧动时施力困难。建模时先从底部的安装基座开始绘制，先画出底部与电位器轴配合的内孔结构，预留0.1mm的装配间隙，保证按压安装时能顺畅套入轴体，同时内孔做一圈浅卡槽，和电位器轴上的卡簧配合，防止使用过程中旋钮松脱。之后绘制主体的握持段，特意将侧面做成带内凹弧面的多棱边结构，不是光滑的圆柱面，这样手指拧动时，棱边能提供足够的摩擦力，哪怕手上有汗也不会打滑，顶部做了异形的切边造型，区别于常规的圆形旋钮，在一排同规格旋钮排布时，用户能快速通过顶部轮廓识别对应的调节通道，顶部的一字槽深度控制在1.5mm，既保证螺丝刀插入时不会滑脱，也不会因为槽过深导致顶部结构强度不足。建模过程中先完成旋转凸台做出基础的圆柱胚体，再通过拉伸切除做出侧面的弧面与棱边结构，之后对所有锐边做0.3mm的圆角倒钝处理，避免加工后边缘割手，最后对顶部的一字槽做拔模处理，方便后续注塑生产时脱模。材质方面默认选用ABS塑料做奶油色哑光表面处理，哑光质感不会在舞台灯光下产生反光干扰视线，同时ABS的耐磨性能足够支撑上万次的拧动操作不会出现明显磨损。实际装配验证时，要确认旋钮套入电位器轴后，旋转全程没有卡顿，旋转到电位器两个极限位置时，旋钮不会和面板产生干涉，侧面的棱边间距刚好适配成年人手指的捏合宽度，拧动时的阻尼感和电位器本身的阻尼匹配，不会出现旋钮过松跟转或者过紧拧不动的情况。这类小零件看似结构简单，但在音频设备、乐器配件这类对操作手感要求极高的领域，每一处尺寸细节、表面处理的差异，都会直接影响用户的实际使用体验，建模时每一个圆角、每一段配合间隙的数值，都要结合实际装配和使用场景反复调整，不能只看外观造型忽略实际的操作实用性。
