星形手拧夹紧螺钉结构设计

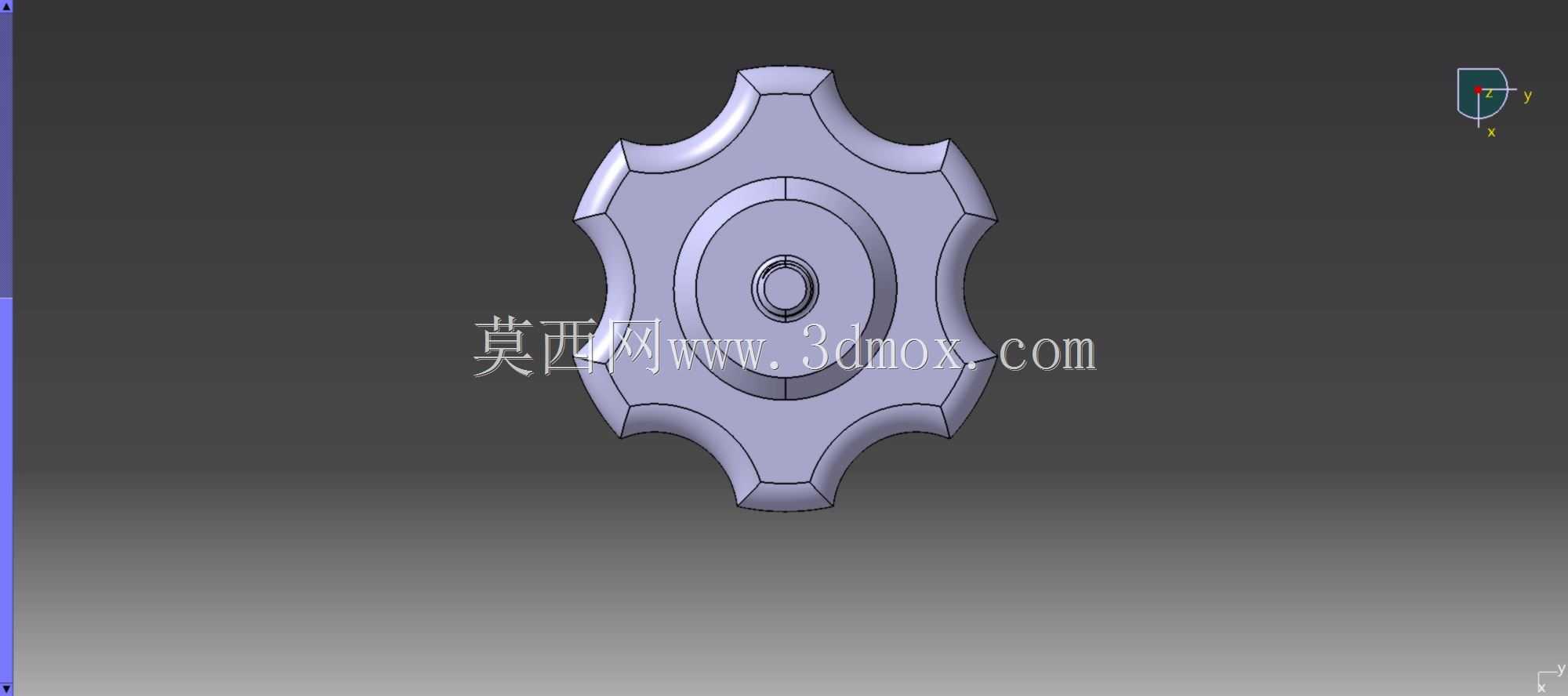

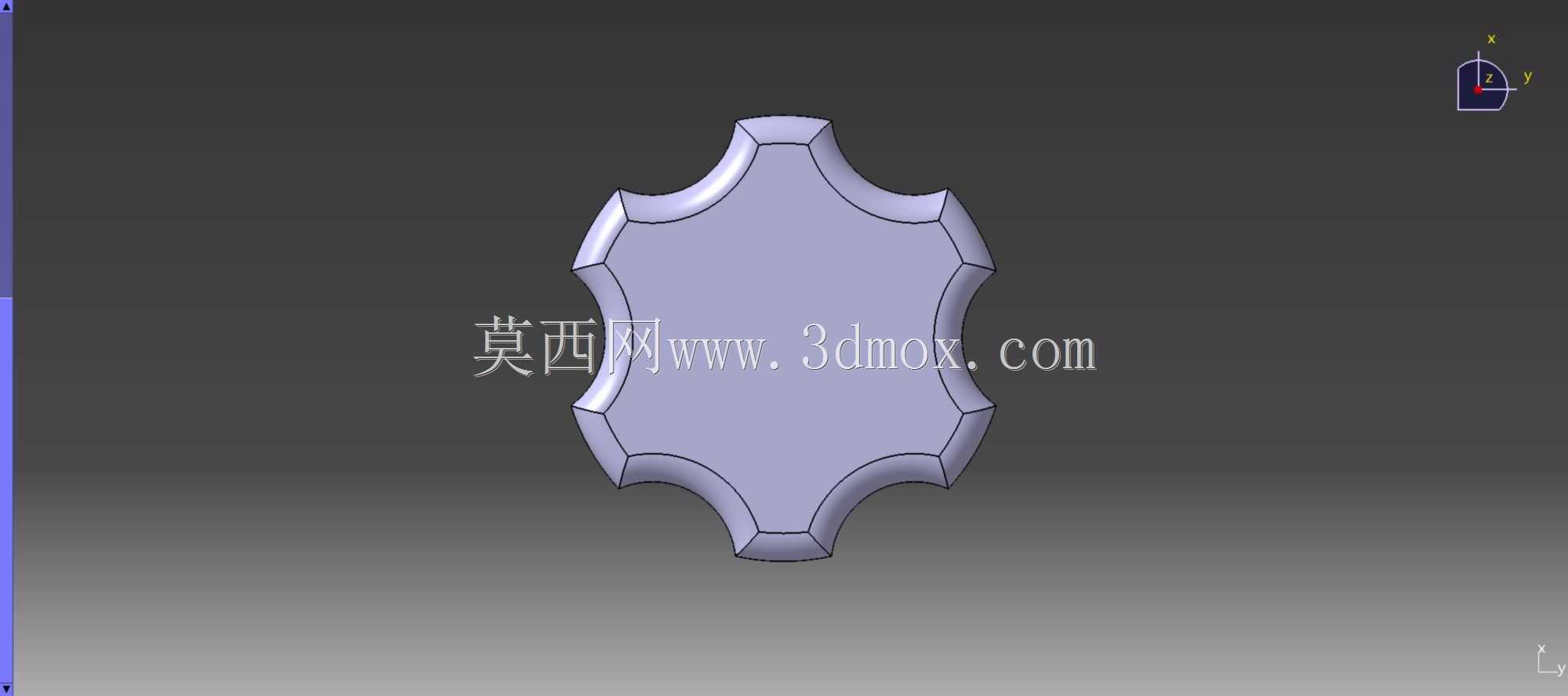

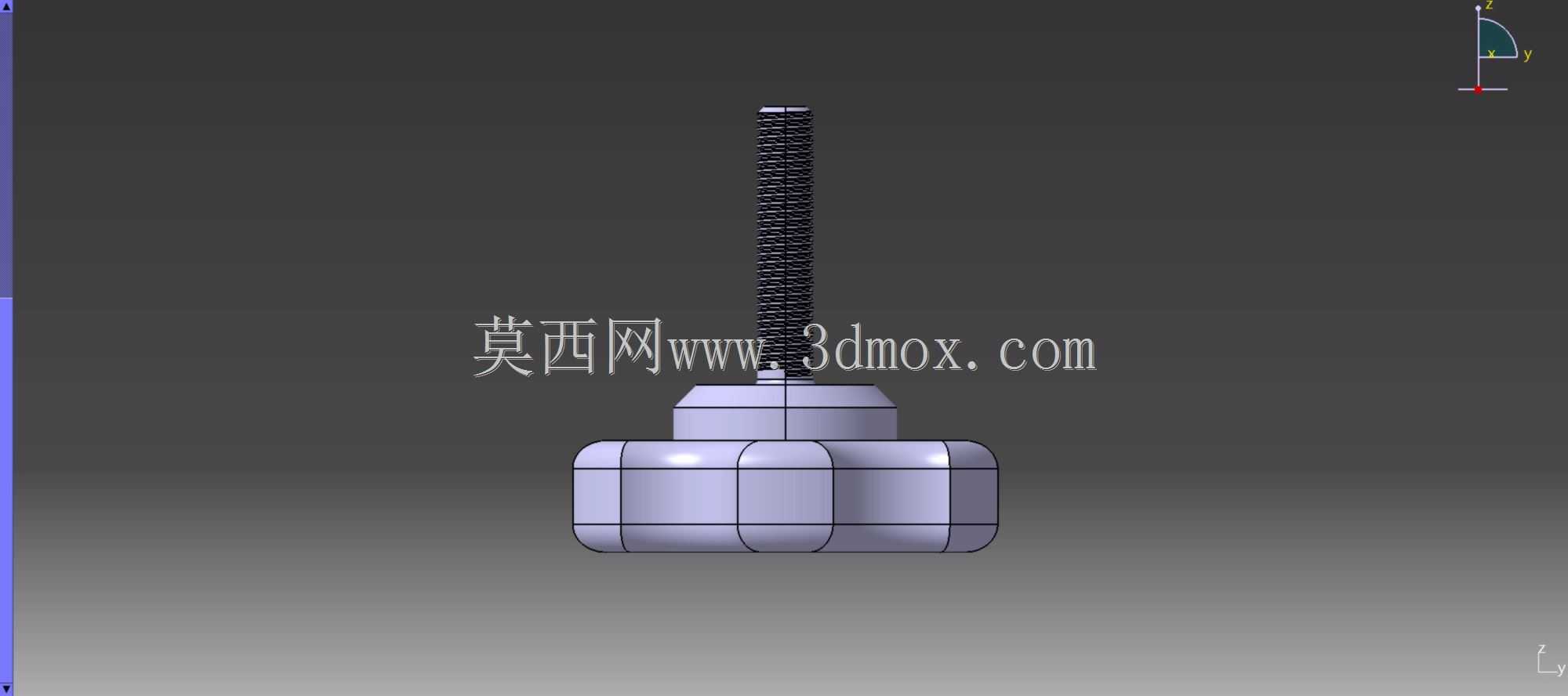

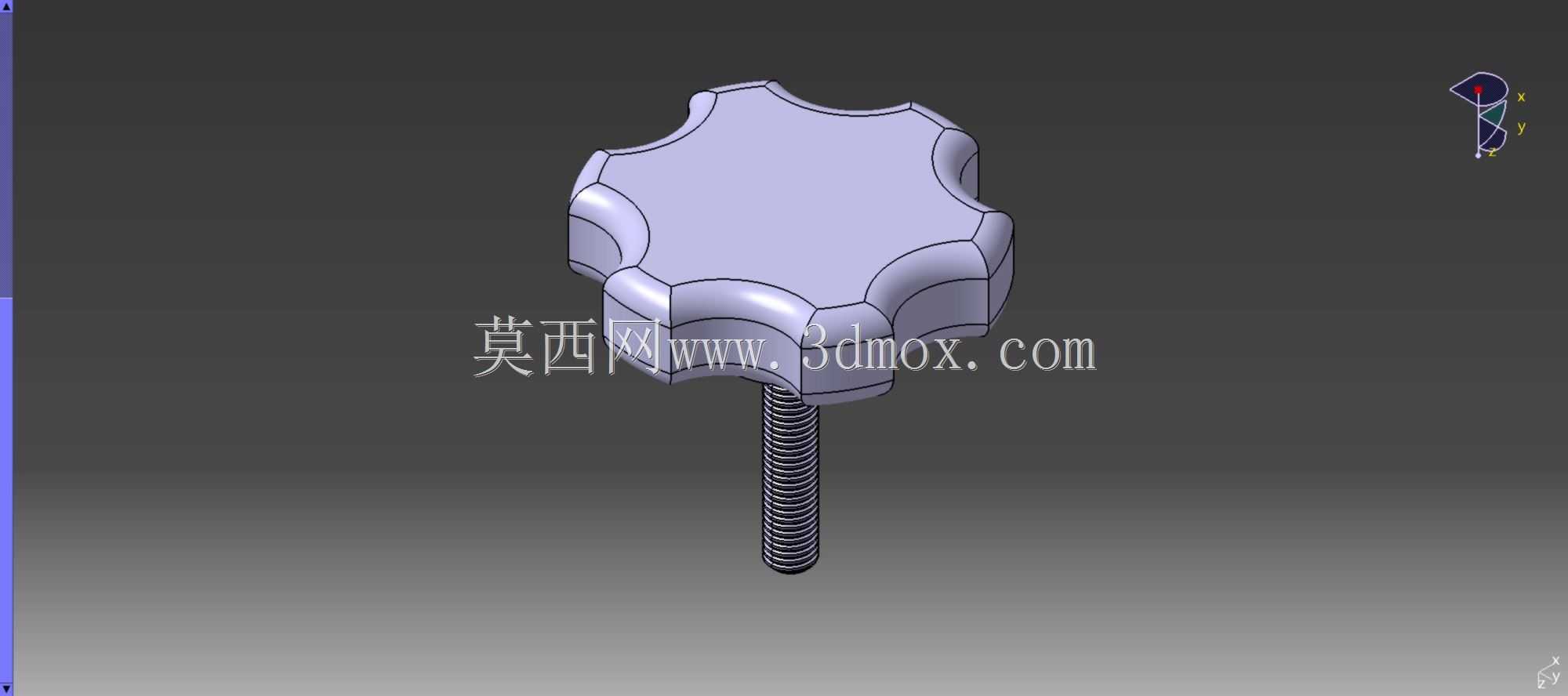

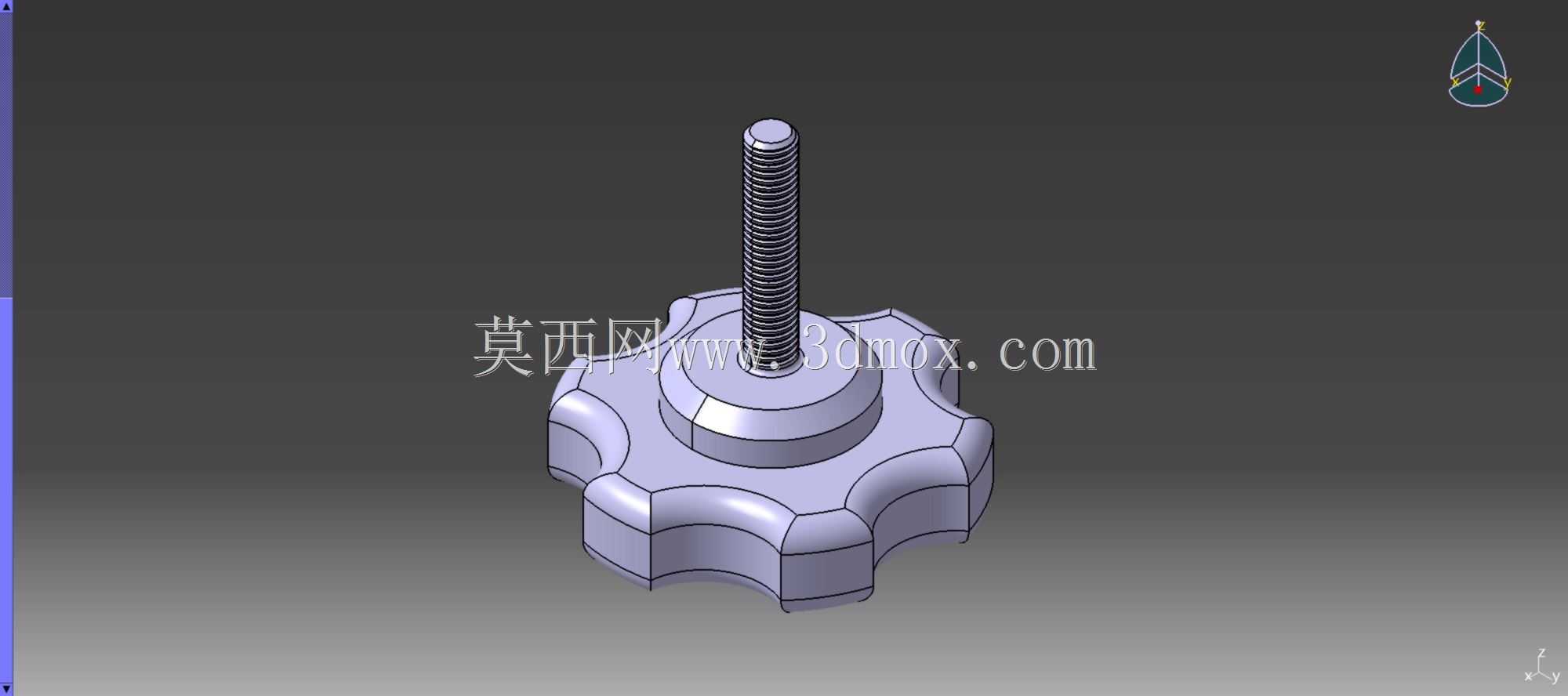

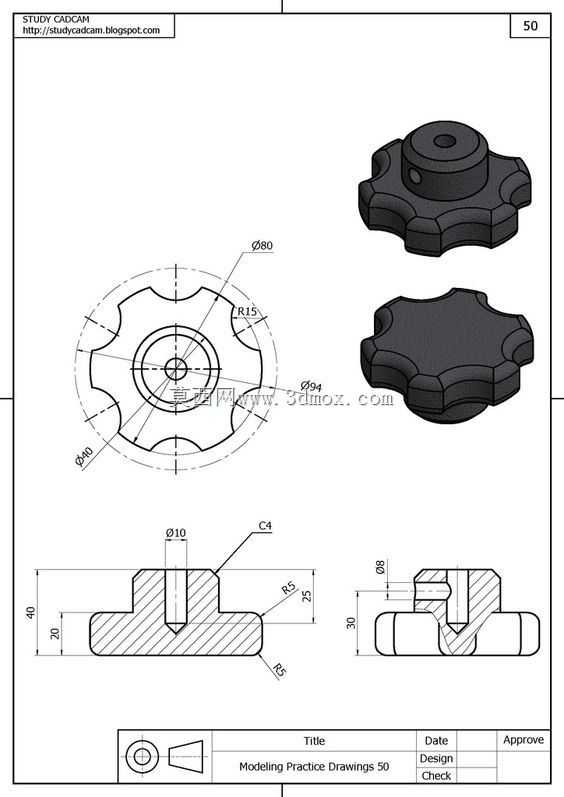

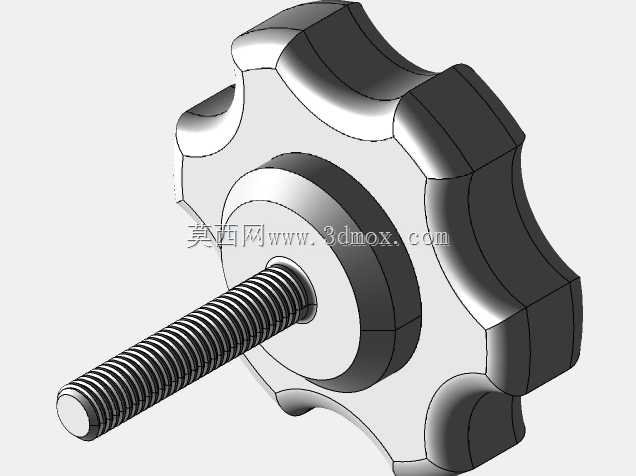

这类星形头夹紧螺钉多应用在工装夹具快速锁紧、小型设备检修盖板固定、试验台架工装调节、非标自动化设备工位快换等场景，不需要额外工具就能徒手完成拧紧或松开操作，在需要频繁拆装、调整夹紧力的工位上，能大幅减少操作辅助时间，比普通外六角、内六角螺钉的操作便捷性高很多，尤其适合没有配套扳手的临时调试、现场快速装夹工况。从功能特性上看，星形的头部外缘做了圆弧过渡的凸棱，每一个凸棱都能给手指提供足够的施力摩擦面，拧紧时不会打滑，头部和螺杆衔接的位置做了加厚的轴肩，轴肩端面可以直接压接被固定件的表面，避免拧紧时头部压伤工件表面，同时轴肩的存在也能保证螺杆和头部的连接强度，承受频繁手拧带来的交变载荷不会出现头部断裂的问题。螺杆部分采用标准M10螺纹规格，有效螺纹长度50毫米，能适配总厚度在40毫米以内的多层叠合工件夹紧需求，安装时只需要在被固定件上加工直径10.5毫米的光孔，在基座件上攻M10螺纹孔就能完成装配，不需要额外配置螺母，安装边界要求低，周边预留20毫米的手部操作空间就能顺利完成拧紧动作。建模的时候先从头部轮廓入手，先绘制星形头部的截面草图，把每个凸棱的圆角、凹弧的衔接尺寸做顺滑处理，避免出现应力集中的尖角，旋转生成头部的基础实体后，对边缘做倒圆角处理，还原实际零件的压铸或车削加工后的倒角特征；之后绘制轴肩部分的回转轮廓，和头部做布尔合并，再绘制螺杆部分的轮廓，通过螺旋线扫描切除生成标准三角螺纹，螺纹收尾处做退刀槽结构，符合实际加工的工艺要求，最后对所有锐边做0.2毫米的倒角处理，还原真实零件的加工细节，整个建模过程要保证各部分同轴度误差控制在建模公差范围内，确保后续导出的模型能直接用于装配干涉检查、工装结构校核。
