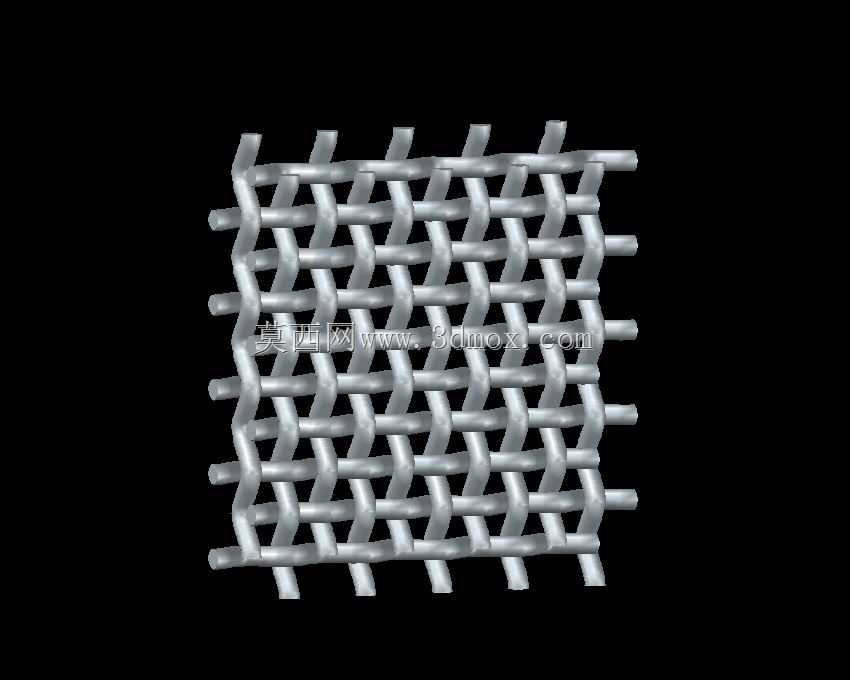

平纹编织金属丝网三维结构设计

这类平纹编织金属网在工业场景里覆盖的应用面极广，从流体过滤环节的粗效滤网、物料筛分的分级筛网，到设备防护的通风屏蔽网、输送线的防滑承托网都能见到它的身影，不同工况下对丝径、网孔大小、编织紧密度的要求差异极大，做三维建模的时候首先要把这些实际工况的约束条件理清楚，不能只做个外观样子。实际画图的时候我习惯先确定单根金属丝的截面参数，根据应用场景选圆形截面的金属丝，先拉伸出单根经丝的基础实体，这里要注意丝径的公差预留，实际生产中金属丝有直径公差，建模时如果完全按名义尺寸做，后续做装配干涉检查的时候容易出现编织节点过盈的问题。接下来做纬丝的排布，平纹编织的核心是每根纬丝交替压在经丝上方和下方，这里不能直接阵列复制，要先做出一个最小编织循环单元，也就是两根经丝两根纬丝组成的交错结构，把这个单元里每根丝的弯曲弧度调整到位，弯曲的曲率要和丝径匹配，不能出现曲率过小导致的加工断裂风险，也不能弯曲量不够导致网面松散。做单元结构的时候就要考虑安装边界的问题，比如网片边缘的收边结构，是采用折边压合还是焊接固定，预留的安装孔位距离网边的尺寸要避开编织的交错节点，不然实际安装的时候螺栓没法穿过，还会破坏网面的编织结构。单元结构验证没问题之后，再按照需要的网面尺寸做阵列，阵列的时候要注意经丝和纬丝的间距一致性，网孔的尺寸偏差要控制在行业允许的范围内，比如过滤用的网孔偏差不能超过丝径的十分之一，不然过滤精度就达不到要求。建模过程中还要考虑网面的张紧特性，实际使用中网面是要张紧固定在框架上的，所以模型里要预留出张紧后的拉伸变形量，不能把编织节点做的完全锁死，要保留一定的活动间隙，不然模拟张紧工况的时候会出现应力集中的问题。画完整体结构之后，还要做干涉检查，逐段检查每根经丝和纬丝的接触位置，确保没有实体穿透的问题，因为后续如果要做有限元分析，比如模拟滤网承受的流体压力、筛网承受的物料冲击，实体穿透会导致计算结果完全失真。另外还要注意金属丝的表面处理结构，比如如果是用在腐蚀工况的不锈钢丝网，表面的钝化层虽然不用单独建模，但要在结构里预留出表面处理的厚度空间，避免后续和安装框架配合的时候出现尺寸超差。很多新手做这类编织结构的时候容易直接用交叉的圆柱体堆出来，忽略了编织过程中金属丝的弯曲变形，做出来的模型看起来是交叉穿模的，完全不符合实际生产的工艺逻辑，真正可用的模型必须还原每根丝在交错位置的自然弯曲，和实际生产出来的网片结构完全一致，才能用来后续的工况模拟、装配校验或者加工工艺编制。
