丹佛斯曼欧立式往复制冷压缩机结构模型

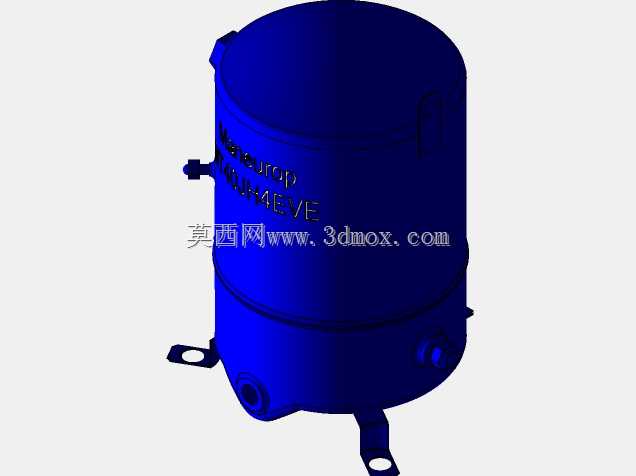

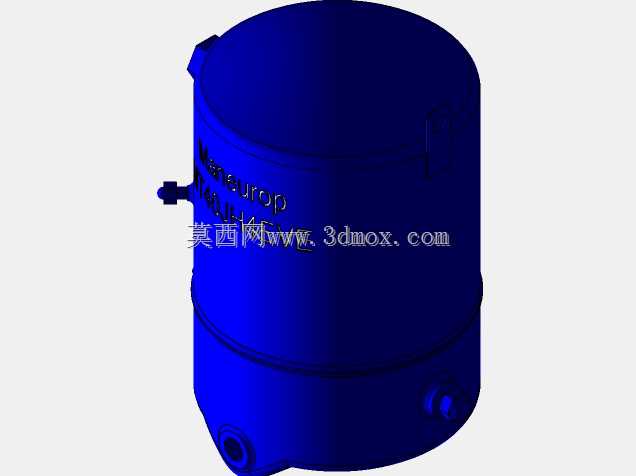

做制冷系统配套选型的时候，这类立式往复压缩机是中小冷量场景里绕不开的核心部件，商超冷柜、小型冷库、工业冷水机组的制冷回路里，它承担着压缩低温低压气态制冷剂、提升制冷剂压力温度，推动整个制冷循环运转的核心作用，区别于转子式、涡旋式压缩机，往复式结构在低背压工况下的稳定性更强，对不同制冷剂的适配范围也更广，早期的氟利昂系统到现在的环保冷媒工况都能看到这类结构的应用。建模的时候最先要确认的是安装边界，底部三个带安装孔的支脚是现场安装的核心定位基准，建模时要先拉出罐体的主体回转轮廓，立式罐体的上下封头是标准椭圆封头结构，先画回转截面做旋转凸台打出主体，再处理罐体侧面的吸排气接口、工艺接口，这些接口的位置要匹配制冷管路的常规走管逻辑，吸气管口径大于排气管，接口的凸台厚度要满足焊接或者螺纹连接的强度要求，不能出现壁厚突变导致的应力集中问题。罐体侧面的标识区域要做浅浮雕特征，还原实际产品的标识位，方便后续做装配演示的时候区分机型。建模过程里要注意罐体上的吊装结构，顶部的吊耳位置要对应整机重心，避免吊装的时候出现倾斜，底部的支脚安装孔要预留安装调整的余量，孔位的公差要匹配现场常用的膨胀螺栓或者减震垫安装尺寸。这类压缩机的内部是曲柄连杆带动活塞做往复运动，外部建模虽然不需要把内部运动件全部还原，但外部的接口位置、支脚位置、整体外形轮廓必须和实物1:1对应，不然做制冷机组装配的时候，会出现管路干涉、安装位对不上的问题。画这类回转类设备的时候，优先用旋转特征做主体，再用拉伸切除做接口和安装结构，最后倒圆角处理罐体和封头的焊接过渡位置，圆角半径要匹配实际焊接工艺的要求，不能做的太尖锐，也不能过大影响周边部件的安装。实际应用里，这类压缩机通常会配套减震垫安装在机组底座上，建模的时候要预留出减震垫的安装空间，罐体和周边冷凝器、储液器的间距要满足检修操作的要求，侧面的接线盒位置要预留接线操作的空间，不能被其他管路部件挡住。做结构校核的时候，要重点关注支脚的承重强度，整个压缩机的重量全部落在三个支脚上，支脚和罐体连接的位置要做加强筋处理，避免运输或者运行过程中出现支脚断裂的问题，罐体上的各个接口凸台要和罐体做完全融合，不能出现建模特征的缝隙，不然导出工程图的时候会出现轮廓线错误，影响后续的加工或者装配参考。
