AVR910程序烧录编程器结构设计

做嵌入式开发的工程师对AVR系列单片机的程序烧录环节都不陌生，这款AVR910编程器就是针对该系列单片机设计的离线烧录工具，日常在电子实验室、小批量电子产品试制工位、单片机教学实训场景中使用频率很高，能直接通过USB接口连接上位机，完成目标单片机的固件烧写、熔丝位配置、程序读取校验等核心操作，相比通用调试器，它针对AVR芯片的通信协议做了适配，烧录稳定性更高，不需要额外搭配复杂的转接硬件，新手也能快速上手操作。

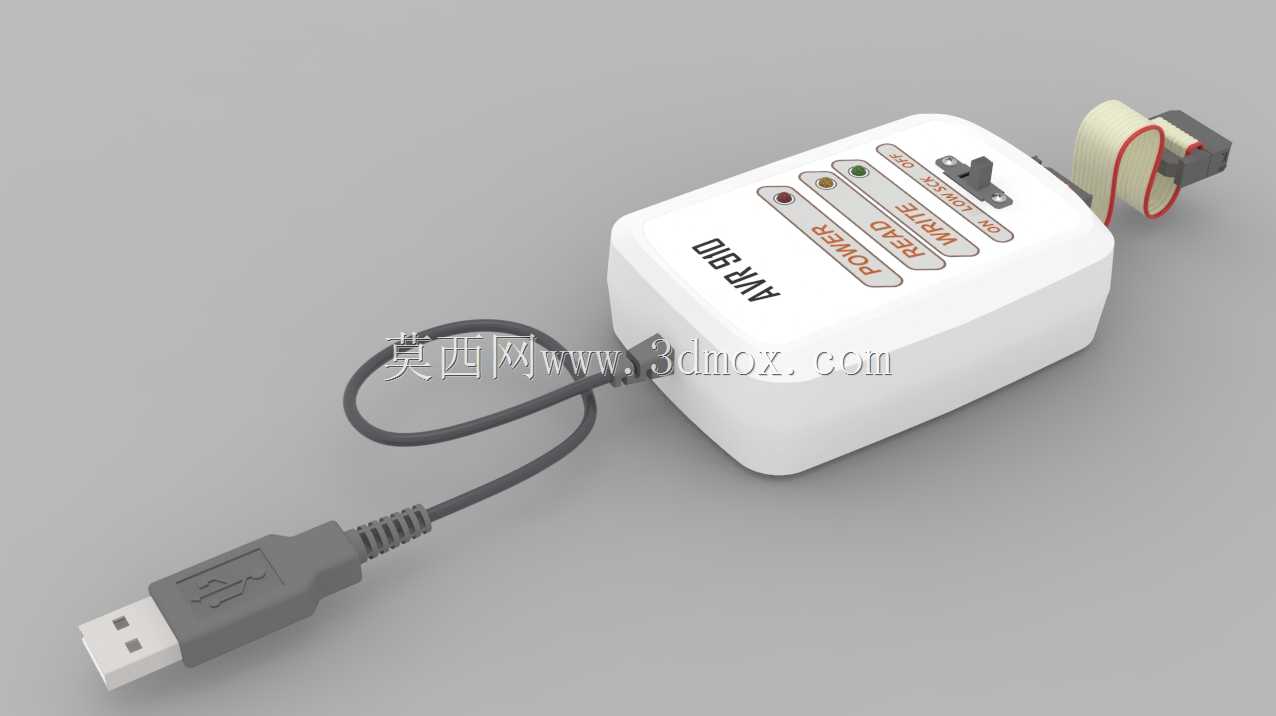

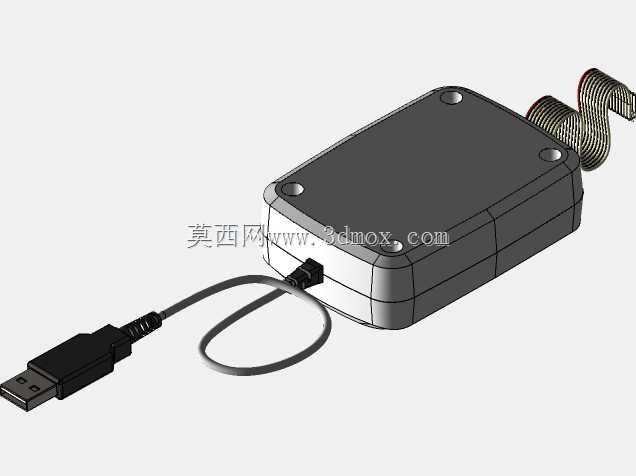

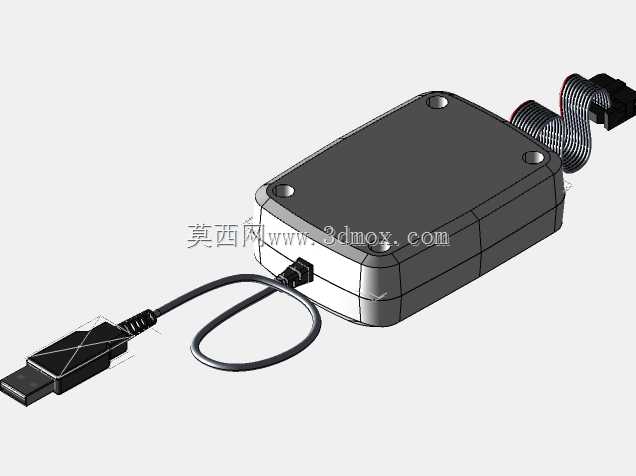

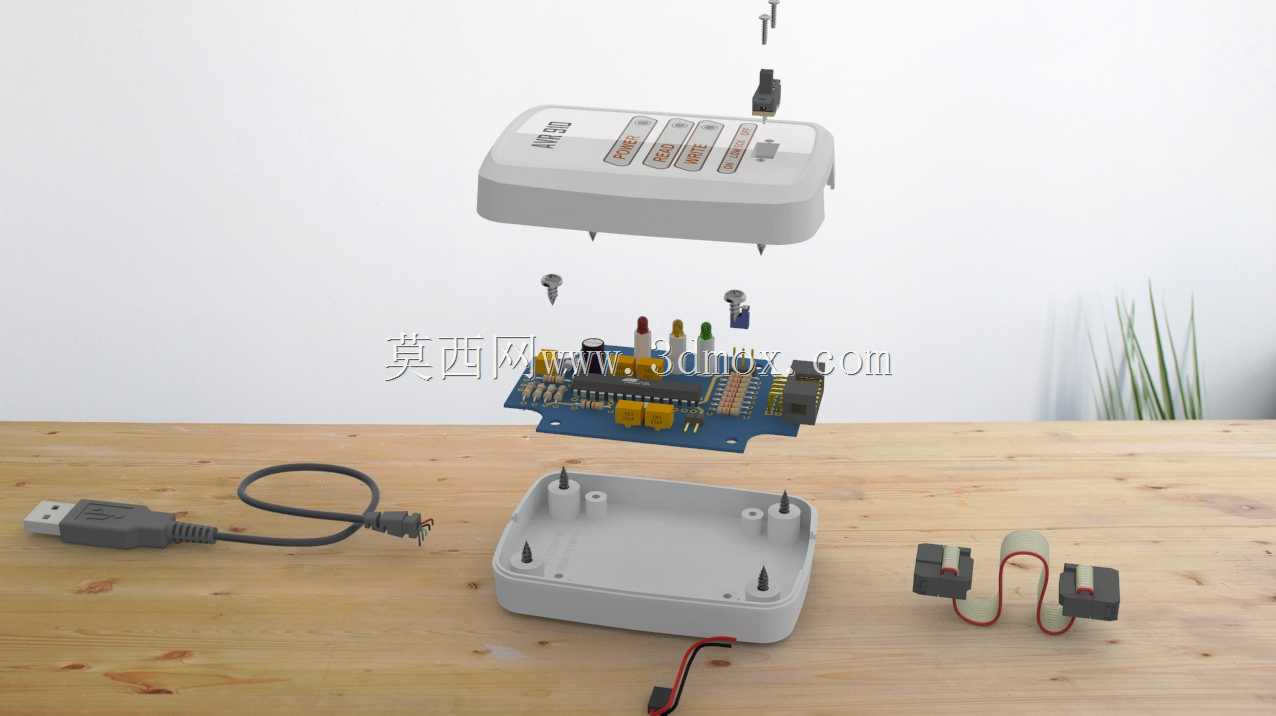

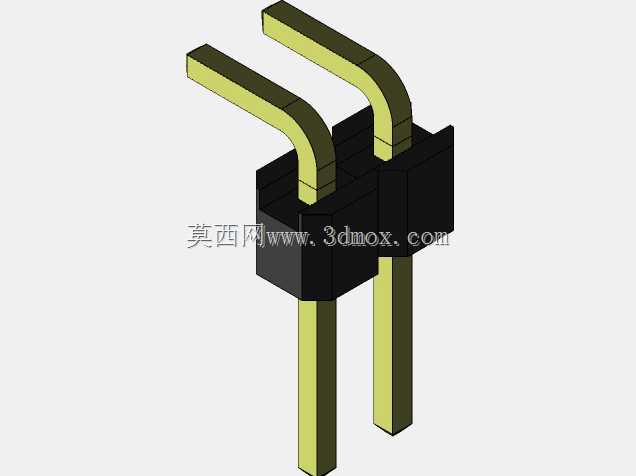

从结构设计层面看，这款产品采用上下扣合的塑料外壳结构，内部通过四个定位柱固定核心电路板，电路板上集成了USB转串口芯片、电平转换电路、状态指示LED、ISP接口排针，外壳上对应预留了USB线出线口、ISP接口引出窗口以及状态灯透光位，上下壳之间通过自攻螺丝锁紧，装配时不需要额外做卡扣结构，开模成本更低，后期维护拆卸也很方便。外形尺寸控制在掌心大小，长宽尺寸约70mm*45mm，整体厚度不到20mm，桌面摆放不占用空间，配套的USB线长度留足1.2m，适配大多数工位的电脑接口位置，安装时不需要额外固定，直接平放在工作台面即可，底部可以贴防滑胶垫避免拖动时刮花桌面。

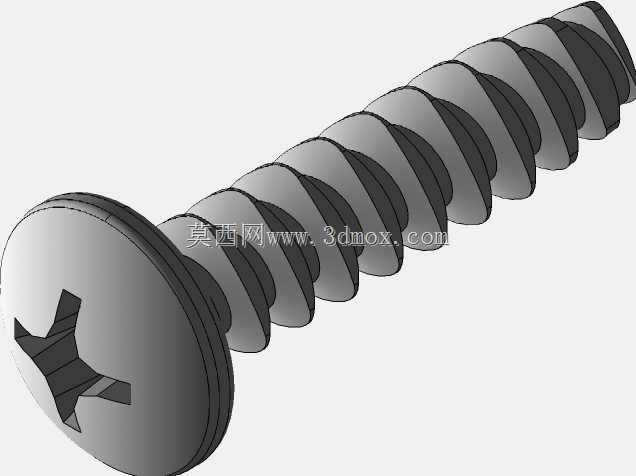

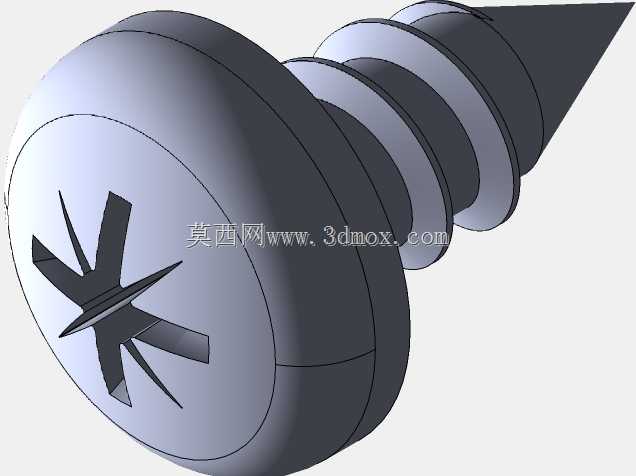

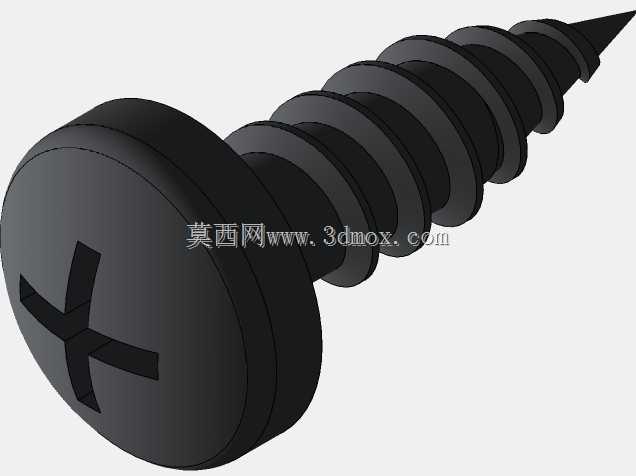

建模的时候先从内部电路板的布局开始倒推外壳尺寸，先绘制PCB板的轮廓以及板上接插件、最高元器件的高度，确定内部净空尺寸后再偏移出外壳壁厚，常规手持类电子设备的ABS外壳壁厚取1.8mm就能满足强度要求，定位柱的内径要匹配自攻螺丝的规格，柱高比螺丝拧入深度多留0.2mm的间隙，避免螺丝顶到上壳内表面。画上下壳的配合止口时，单边留0.15mm的装配间隙，止口高度做3mm，既能保证装配时的定位精度，也能避免上下壳错位出现缝隙。外壳表面做细微的晒纹处理，不需要额外做喷涂，建模时直接在外观面添加纹理特征就能还原真实质感，按键和接口位置的开孔要比实际零件尺寸大0.2mm，避免生产时因为注塑收缩导致零件装不进去。

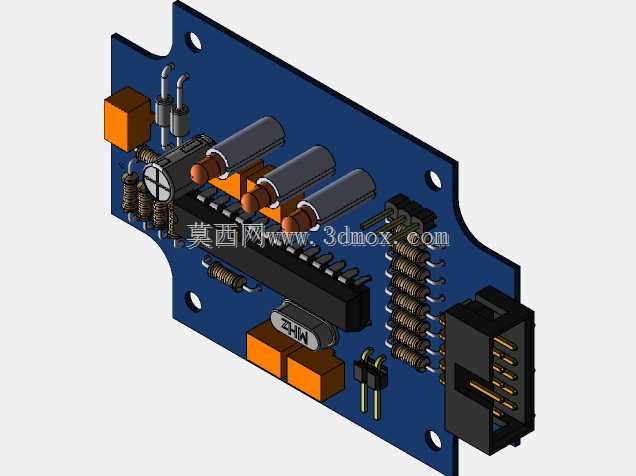

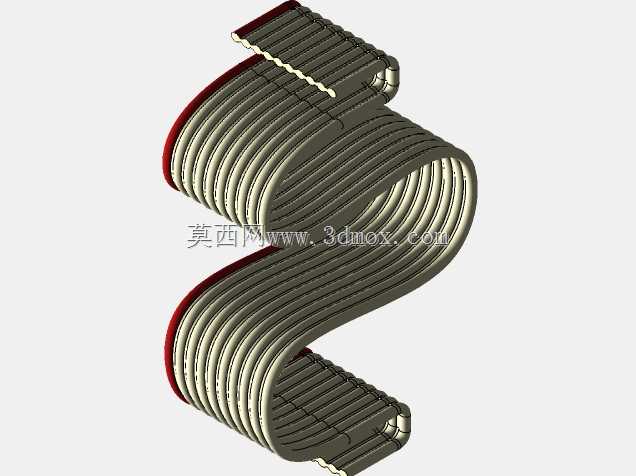

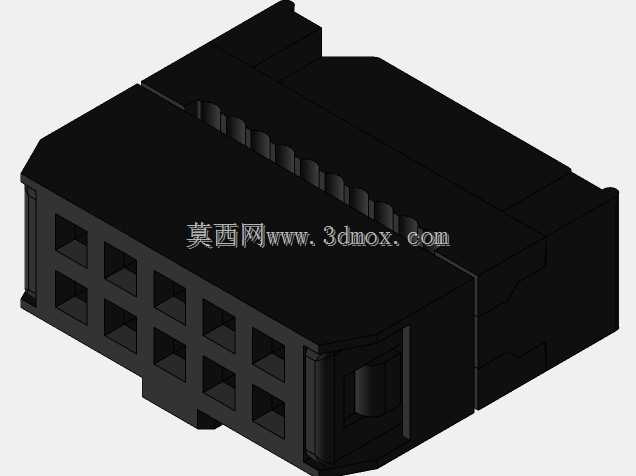

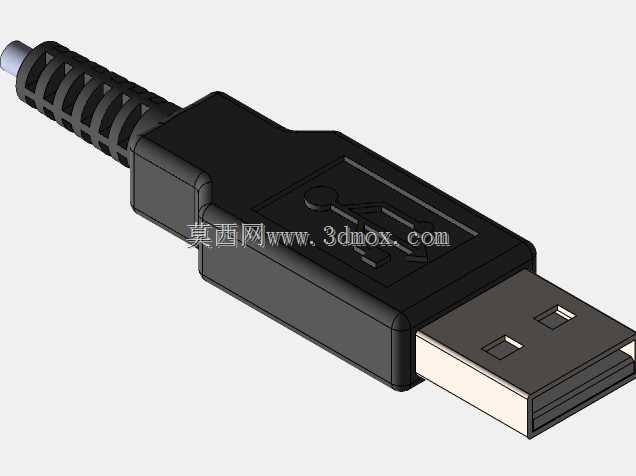

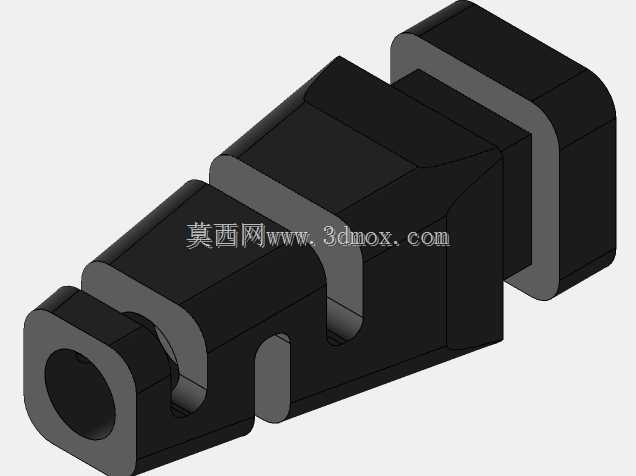

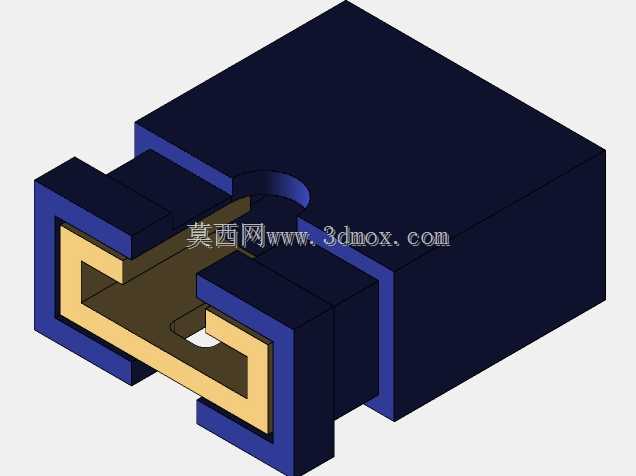

画内部电路板的时候先按照实际元器件的尺寸建立封装库，电阻电容这类贴片元件直接调用标准封装库，接插件和USB座按照实物测绘尺寸建模，布线区域不需要完全还原真实PCB走线，只要把元器件的位置、高度、接口方向表达准确即可，配套的USB线、ISP连接线用扫掠命令绘制，线材的弯曲弧度按照自然摆放的状态调整，不要做过于生硬的直角转折，渲染时给线材赋予橡胶材质，金属接头赋予磨砂金属材质，还原真实的配件质感。
