六腔饮料杯盖真空热成型模具结构设计

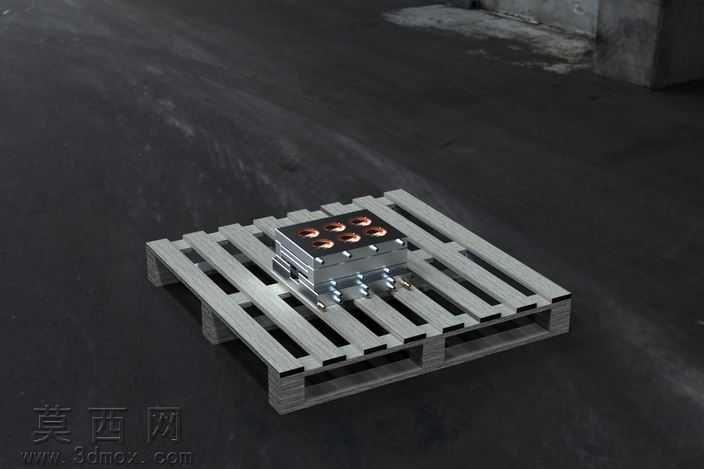

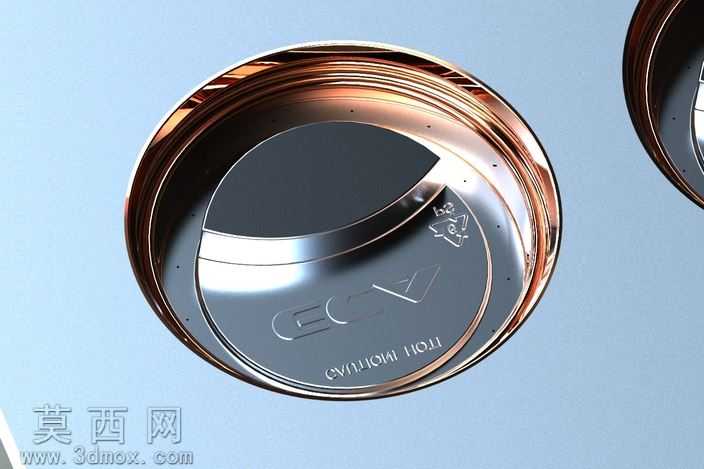

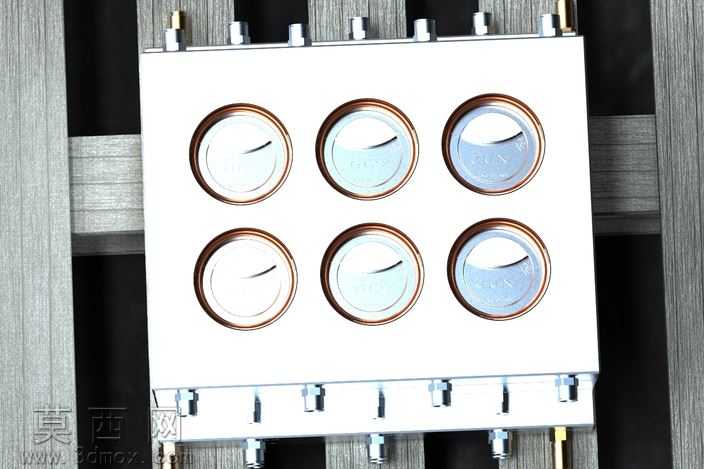

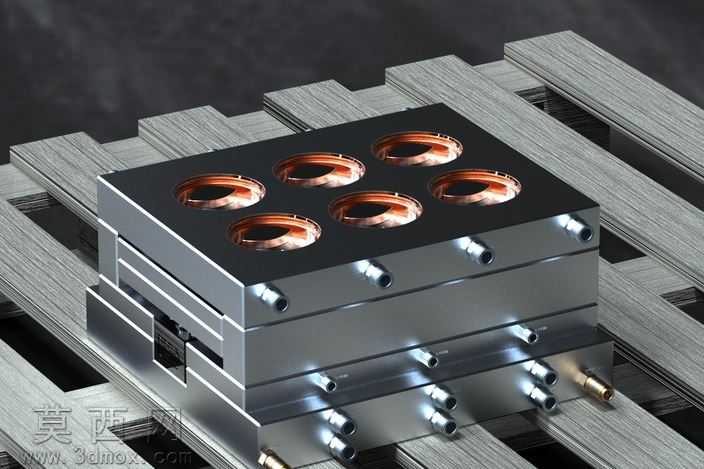

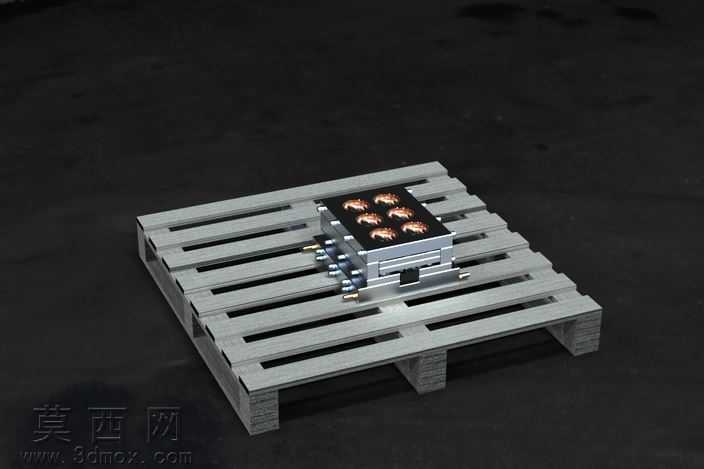

本模型为六腔布局的饮料杯盖真空热成型模具，整体采用层叠式模块化结构设计，在三维建模过程中严格遵循热成型工艺的生产逻辑，将模具划分为成型型腔层、冷却流道层、真空抽气层、安装定位层多个独立功能模块，各模块之间通过精密定位销与紧固螺栓实现精准装配，保证合模过程中的同轴度与贴合精度。建模阶段首先完成单个杯盖型腔的参数化构建，结合杯盖的倒扣密封结构、边缘加强筋特征，优化型腔的拔模角度与圆角过渡，避免成型过程中出现应力集中导致的产品开裂问题，之后通过矩形阵列完成六个型腔的等距排布，保证各腔成型条件的一致性，减少生产过程中的产品尺寸差异。模型的冷却系统采用多层并联式水路设计，在模具的不同厚度层级布置横向与纵向交叉的冷却水道，水道接口采用标准外螺纹接头结构，保证冷却水能够均匀覆盖每个成型型腔的周边区域，精准控制模具成型过程中的温度场分布，缩短产品冷却定型周期，提升生产效率。真空抽气通路采用分层汇流设计，每个型腔底部设置独立的抽气微孔，微孔通过内部流道汇总至模具侧方的快插式抽气接头，保证抽真空过程中各腔气压均匀，让加热软化的片材能够完全贴合型腔表面，精准复刻杯盖的表面细节与轮廓特征。渲染阶段对模具各部件赋予差异化材质：成型型腔部分采用高抛光镜面模具钢材质，还原模具表面的高光金属质感；模板基体部分采用精磨不锈钢材质，呈现细腻的磨砂金属纹理；冷却水管接头、定位销等标准件采用发黑处理的金属材质，通过材质差异清晰区分不同功能部件，直观展现模具的层级装配关系。设计过程中充分考虑模具的加工工艺性与装配便利性，各层模板之间设置定位止口，避免装配错位，模具整体结构紧凑，六腔布局在保证成型精度的前提下最大化利用模板面积，适配常规热成型设备的安装尺寸，能够满足一次性饮料杯盖的批量连续生产需求，同时预留了后续维护更换易损部件的操作空间，降低生产过程中的维护成本。
