汽车发动机罩空气导流通风孔结构

做汽车外饰结构设计的时候，发动机罩通风孔是很容易被忽略但实际作用不小的部件，很多人以为它只是装饰件，实际在整车热管理、空气动力学优化上都有实际作用。日常行驶中，发动机舱内的热空气需要顺畅导出，避免舱内温度过高影响线束、橡胶件的使用寿命，同时高速行驶时，合理的通风孔结构可以梳理流经发动机罩表面的气流，减少乱流带来的风阻与风噪，部分性能取向的车型还会通过通风孔的导流设计，为进气系统或者制动系统提供额外的冷却气流。

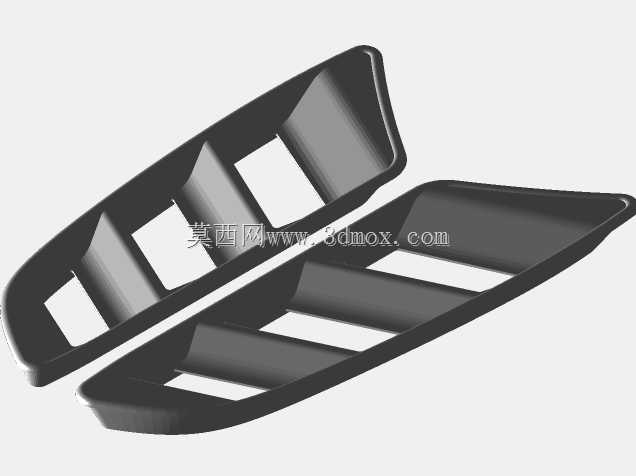

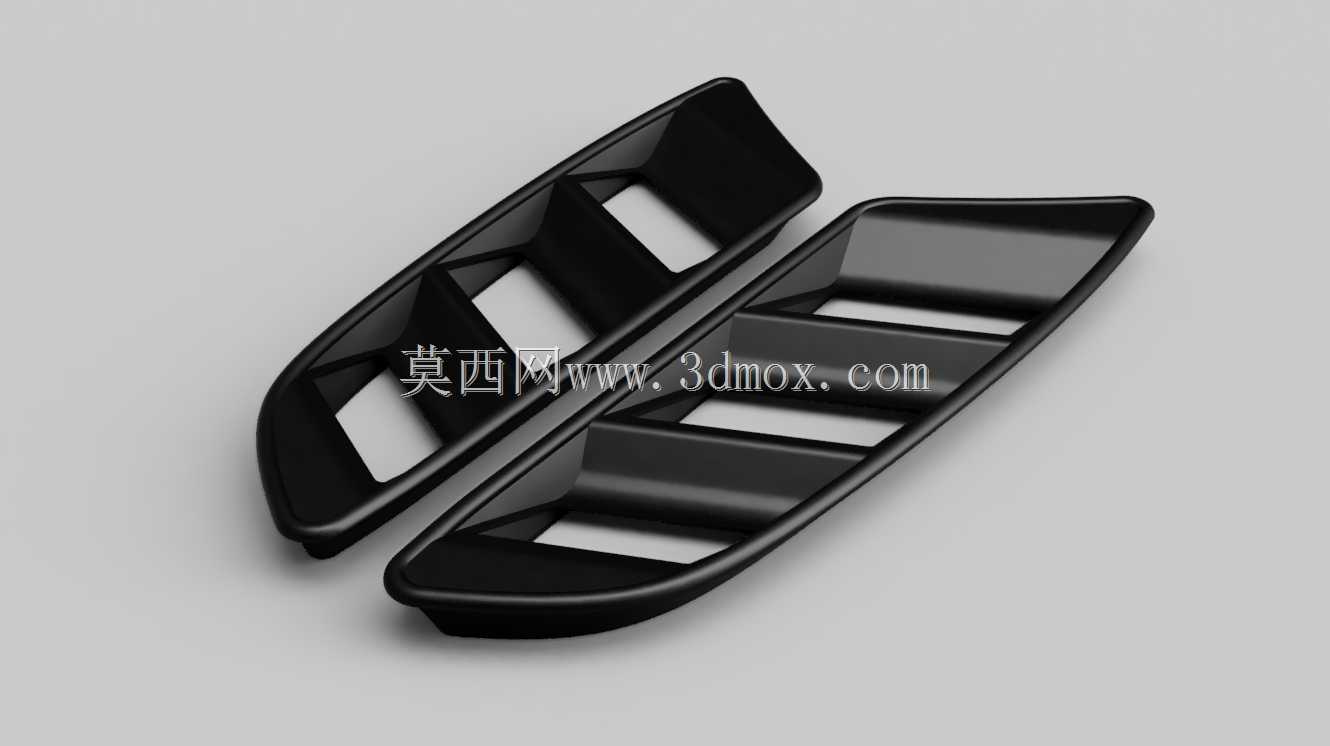

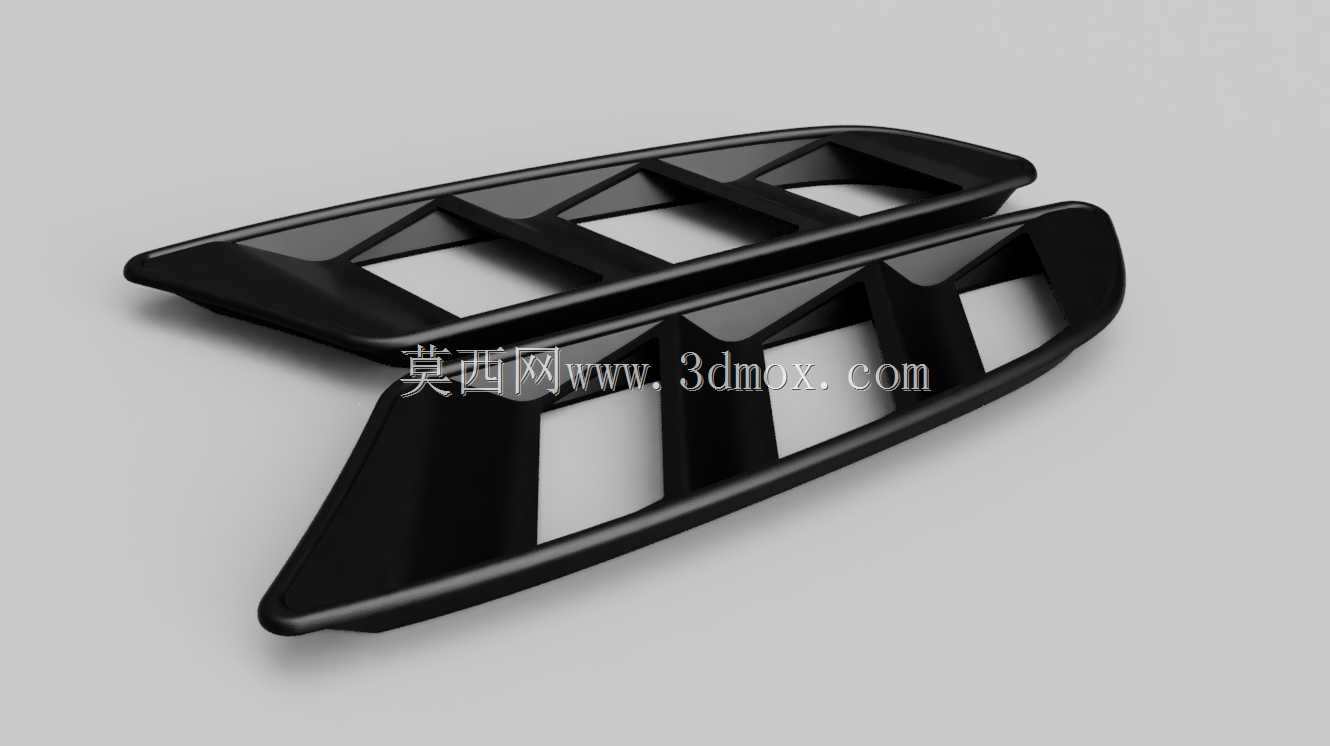

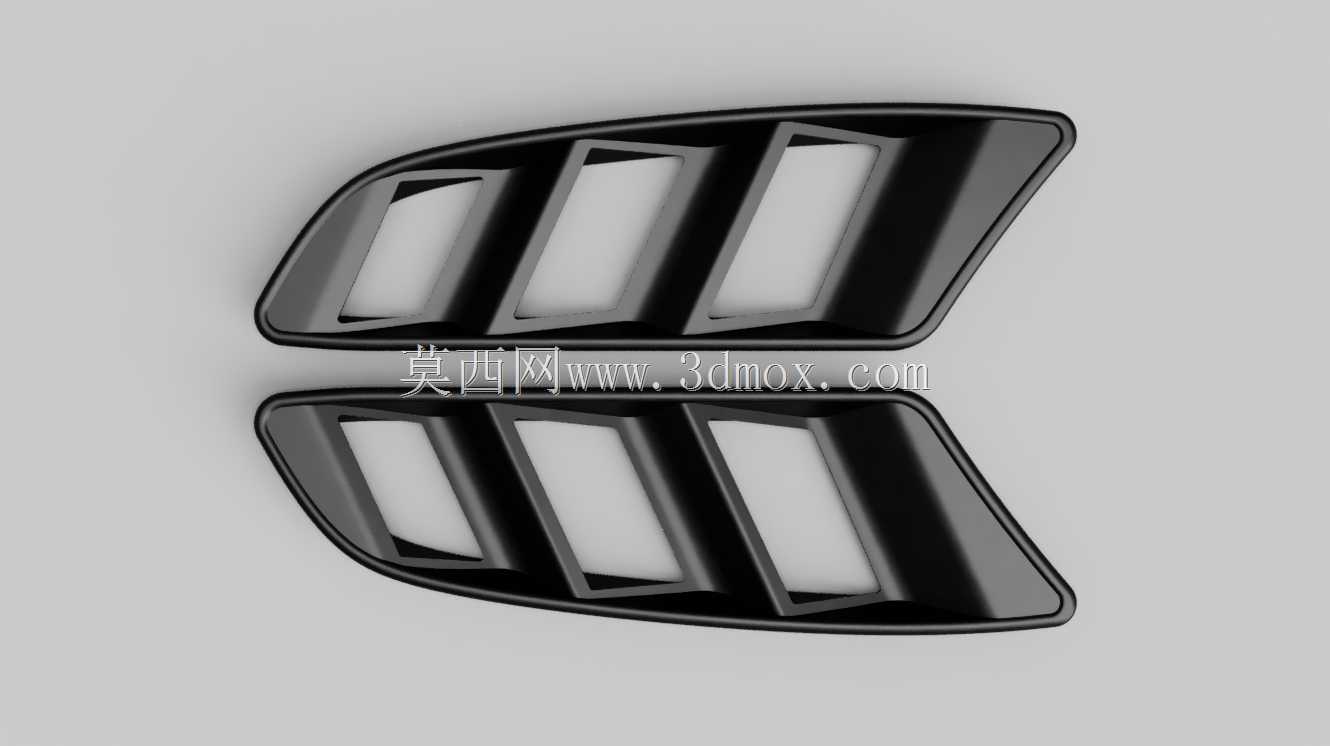

这个通风孔采用左右对称的成对设计，整体轮廓顺着发动机罩的曲面弧度做了随形处理，安装边界完全贴合引擎盖的外表面曲率，不会出现突兀的凸起或者缝隙，避免高速行驶下产生额外的风噪。结构上做了三层横向格栅的分隔，格栅的倾斜角度经过反复调整，既可以保证足够的通风开口面积，又能在车辆行驶时阻挡路面飞溅的碎石、落叶等杂物进入发动机舱，同时格栅的加强筋结构做了隐藏式处理，从外观看不到多余的结构棱线，兼顾了外观的整体性。边缘做了圆滑的R角过渡，没有尖锐的棱角，既符合外饰件的安全法规要求，也能减少气流经过时的剥离现象。

建模的时候首先要确定安装基准面，先提取发动机罩对应安装位置的曲面数据，保证通风孔的安装法兰面完全和引擎盖曲面贴合，法兰边的宽度控制在合理范围，既保证粘接或者卡扣安装的固定强度，又不会因为法兰过宽导致安装后出现边缘缝隙不均的问题。先绘制整体的外轮廓草图，沿着曲面做投影切割得到基础外形，再拆分出格栅的分隔区域，每一段格栅的截面做流线型的弧面处理，避免直角结构带来的气流阻滞。建模过程中要注意壁厚的均匀性，整体壁厚保持一致，避免后续注塑生产时出现缩痕、翘曲的问题，格栅和外框的连接位置做了小圆角过渡，减少应力集中，提升部件的抗冲击能力，即使行驶中受到小的碎石冲击也不容易出现开裂。最后做装配间隙的校验，保证安装后和周边引擎盖的面差、间隙均匀一致，符合整车外饰的装配公差要求。
