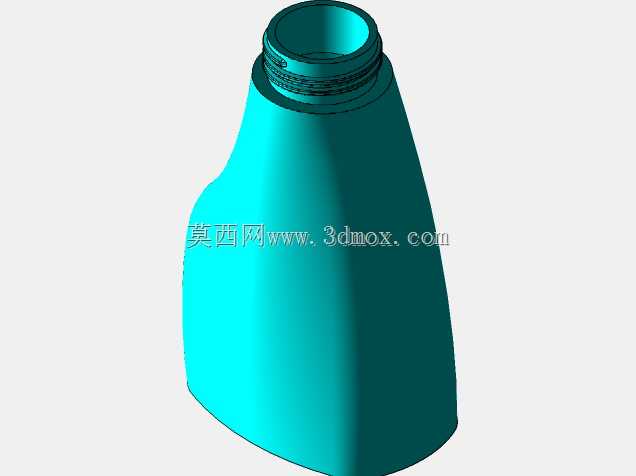

带螺纹瓶口的异形曲面塑料瓶身结构

日常日化、食品饮品的包装场景里，这类异形曲面瓶身的应用占比逐年提升，区别于常规直筒圆柱瓶，非对称的曲面轮廓既能提升握持时的贴合度，也能在货架陈列时形成差异化视觉识别，多用于洗护乳液、调味酱汁等需要兼顾手持操作稳定性与外观辨识度的包装场景。从功能层面看，瓶身上部的标准外螺纹结构是核心连接部位，需要和配套瓶盖实现可靠旋合，既要保证密封时的螺纹啮合深度足够，避免运输过程中出现漏液、松脱，也要控制螺纹起始端的导入角度，让用户日常开合瓶盖时的旋入手感顺畅，不会出现错牙、卡滞的问题。瓶身下部的宽幅轮廓是为了提升放置时的稳定性，增大和接触面的支撑跨度，降低满装状态下的重心高度，避免轻微磕碰就出现倾倒。做这个结构的三维建模时，首先要确定整体的基准坐标系，以瓶口端面作为上部装配基准，瓶底平面作为放置支撑基准，先绘制瓶口部位的螺纹牙型截面，按照标准瓶口的螺距、牙高参数生成螺旋线，通过扫掠命令生成连续的外螺纹特征，注意螺纹收尾处要做平滑过渡，避免出现尖锐棱边导致后续注塑成型时出现应力集中。接下来处理瓶身的异形曲面，先在不同高度的基准面上绘制对应位置的截面轮廓，各个截面的形心要保持在同一竖直轴线上，避免整体结构出现偏心，通过放样命令生成连续的曲面壳体，再对曲面的曲率做连续性检查，调整各个截面的控制点位置，消除曲面的褶皱、曲率突变区域，保证后续注塑脱模时的拔模角度满足要求，尤其是曲面内凹区域要做拔模斜度校验，避免出现倒扣结构导致模具无法正常开模。完成主体曲面后，抽壳生成均匀壁厚的壳体结构，壁厚取值要匹配常用塑料的成型工艺要求，瓶口和瓶身衔接的位置要做局部加厚处理，提升螺纹部位的结构强度，避免旋合瓶盖时出现开裂。最后对所有棱边做圆角过渡，尤其是瓶底和支撑面接触的边缘、瓶口和曲面衔接的位置，圆角半径既要满足工艺要求，也要避免出现应力集中点，整个建模过程中要随时检查各个特征的参数关联性，保证后续修改尺寸时特征不会出现报错，同时要核对整体的安装边界尺寸，瓶口的螺纹尺寸要和通用瓶盖的规格匹配，瓶身的最大外径、总高度要符合外包装盒的尺寸适配要求，保证后续灌装、贴标、装箱等工序的设备兼容性。
