可变形八爪鱼式手机拍摄支撑三脚架

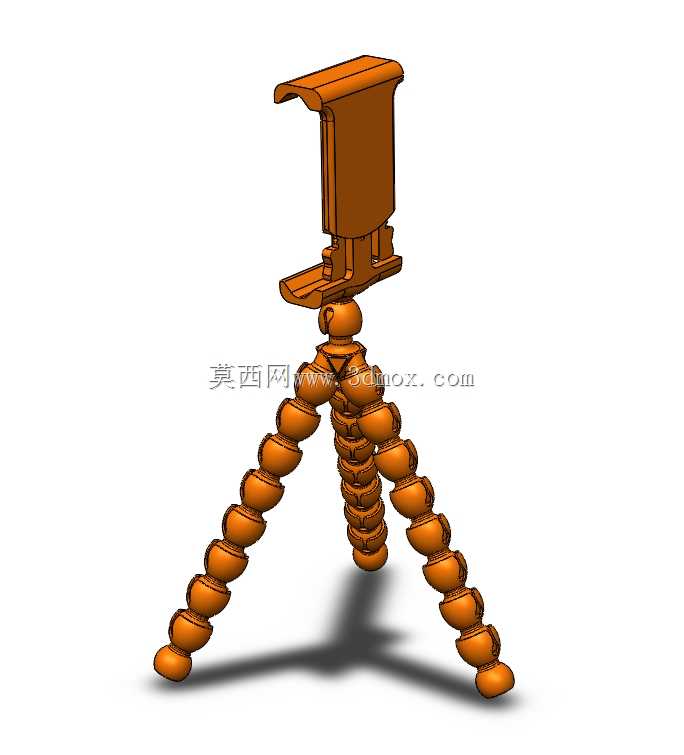

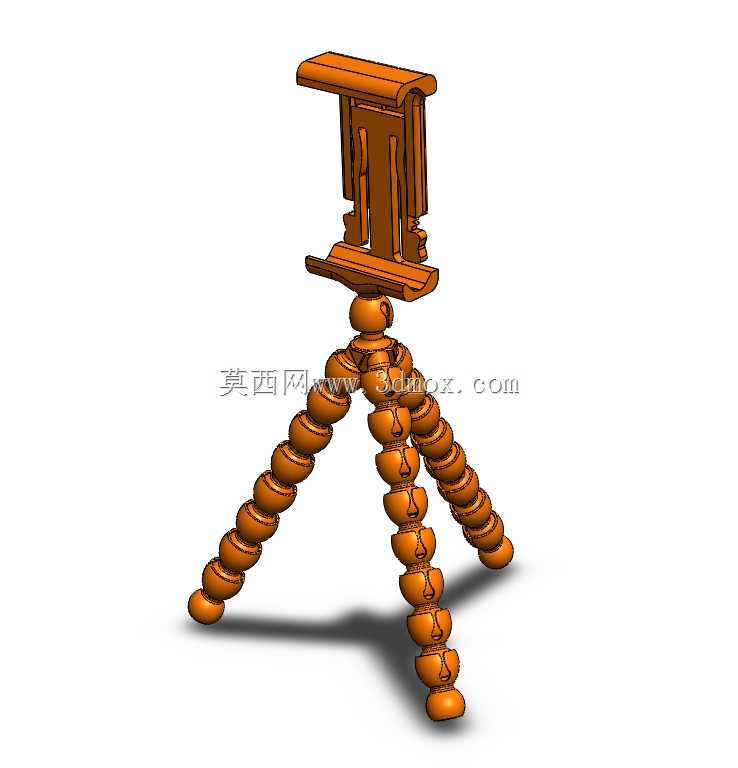

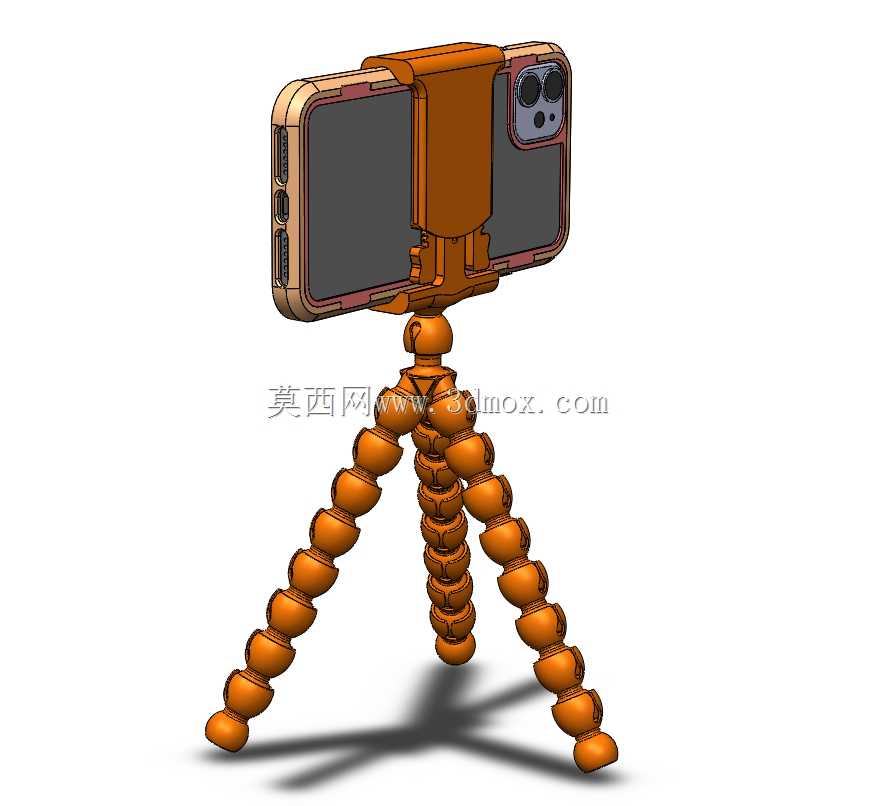

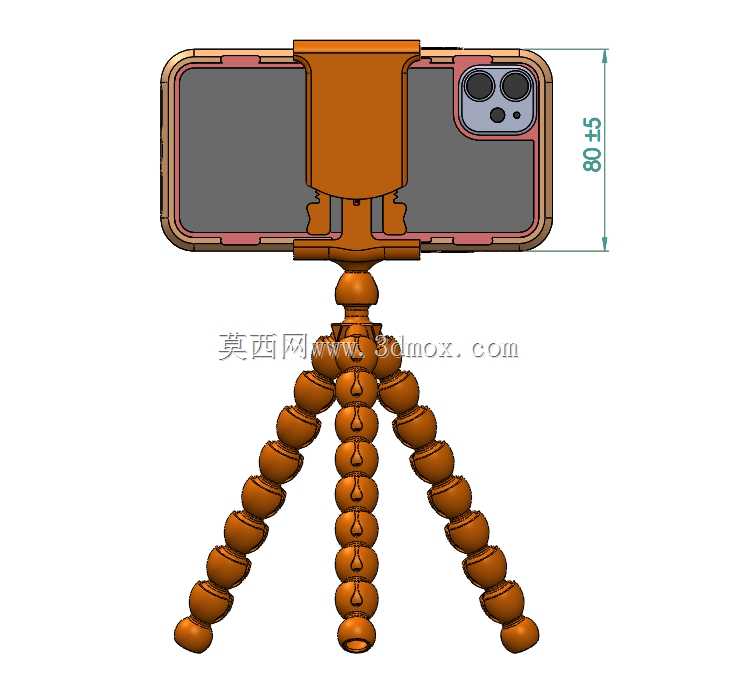

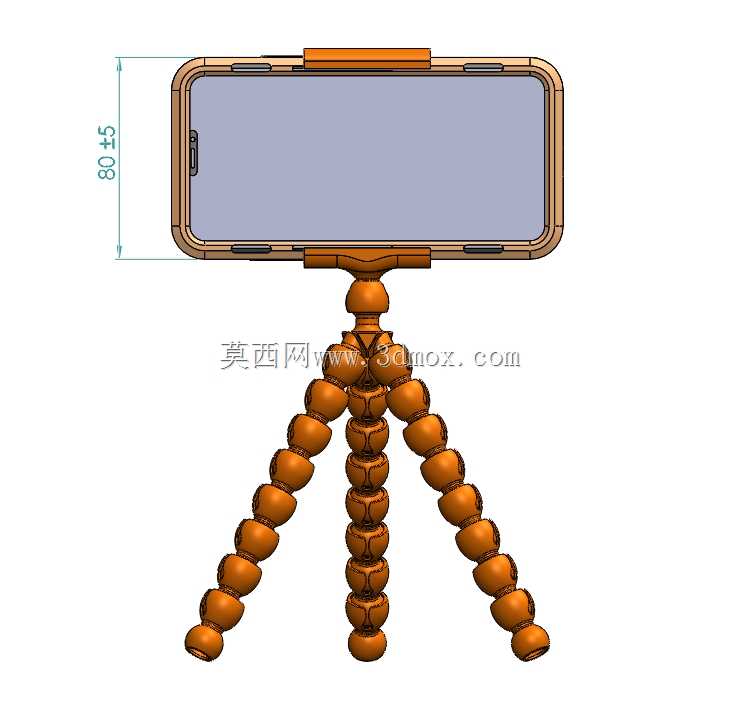

做户外拍摄、vlog记录这类场景的配套支撑件时，最先要解决的就是复杂地形的适配问题，常规硬质支脚的三脚架只能放在平整硬质平面上，碰到树干、栏杆、凹凸的岩石表面就没法稳定放置，这款柔性支腿的手机三脚架就是针对这类痛点做的结构设计。先从安装边界说，夹持位适配宽度80mm的手机，预留了±5mm的调节余量，市面上绝大多数直板智能手机带常规保护壳的状态下都能卡入固定，夹持结构做了自适应压紧的机构，卡入后靠内侧的防滑胶层增大摩擦力，不会因为拍摄时的轻微晃动出现手机滑脱的问题。支腿部分采用分节式球头铰接结构，每一节都可以独立弯折、扭转，单根支腿可以任意调整弯曲角度，既可以在平整桌面展开成常规三脚架形态支撑，也可以把三根支腿缠绕在柱状物体比如树枝、自行车把、栏杆上完成固定，支腿末端做了圆弧防滑端头，接触支撑面时不会打滑，也不会刮蹭被缠绕的物体表面。建模的时候先从夹持机构开始画，先绘制夹持座的主体轮廓，预留手机摄像头的避让空位，避免夹装手机时遮挡镜头，再做两侧的伸缩卡位结构，配合弹簧压紧的限位结构保证夹持力足够；之后做支腿的分节单元，每一节的球头和球窝做配合公差预留，保证弯折时既有足够的阻尼保持姿态，又不会因为过紧没法调整角度，阵列单节支腿单元后调整每根支腿的初始展开角度，最后做顶部的万向连接头，让手机夹持座可以360度旋转、俯仰角度调整，满足横拍、竖拍、仰拍俯拍的不同角度需求。整个结构没有多余的复杂零件，所有铰接位的配合间隙都在建模时做了公差校验，实际使用时不管是户外徒步拍摄、桌面固定直播，还是临时固定在异形物体上做延时拍摄，都能快速调整姿态完成固定，支腿的柔性设计也让收纳体积比常规硬质三脚架小很多，方便随身携带。
