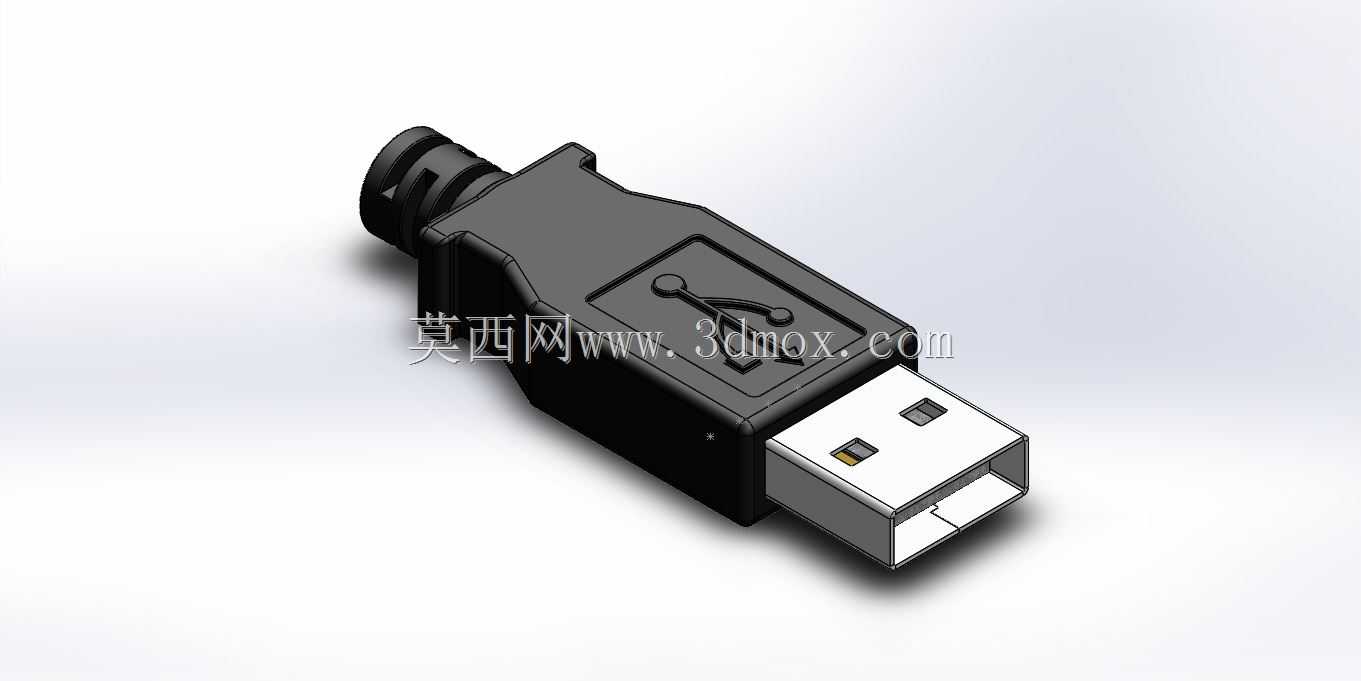

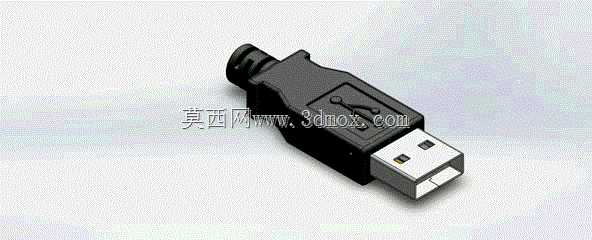

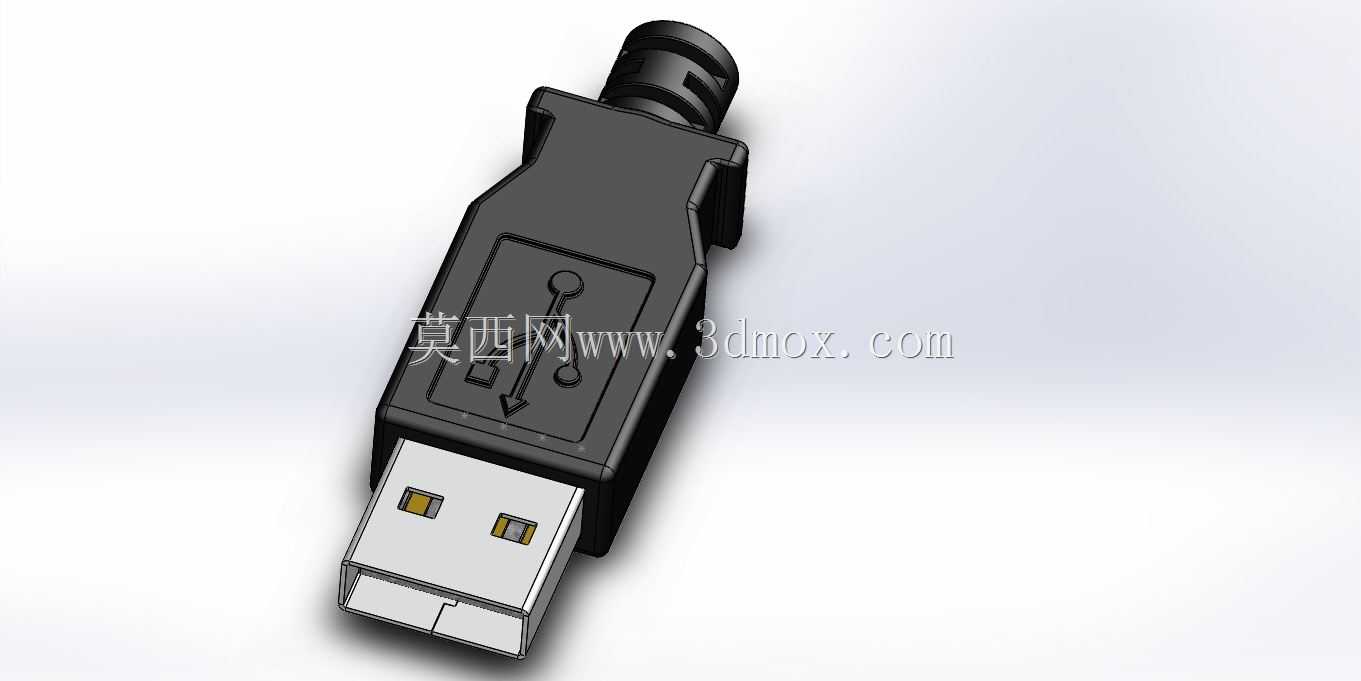

标准A型公头USB数据充电连接插头

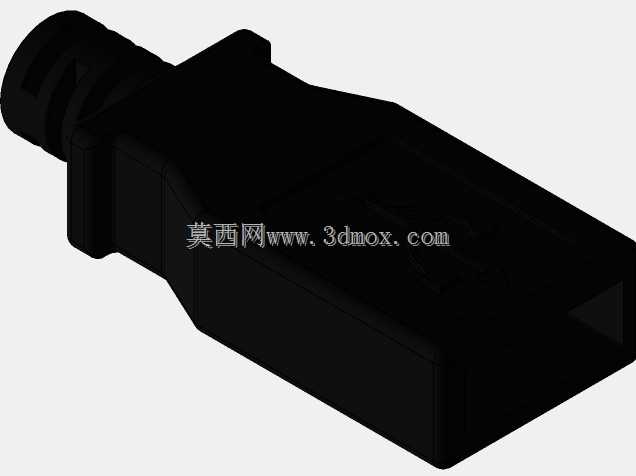

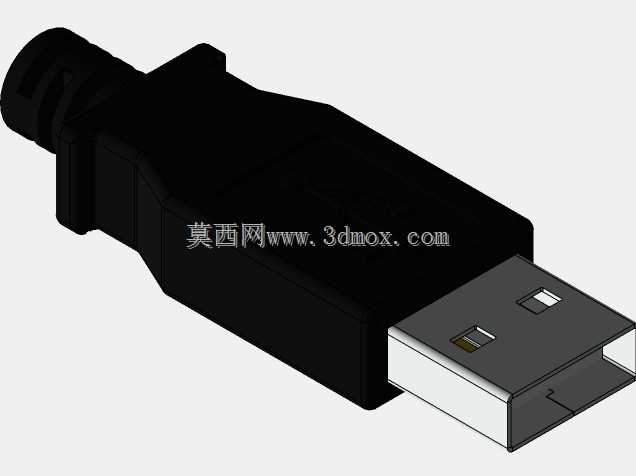

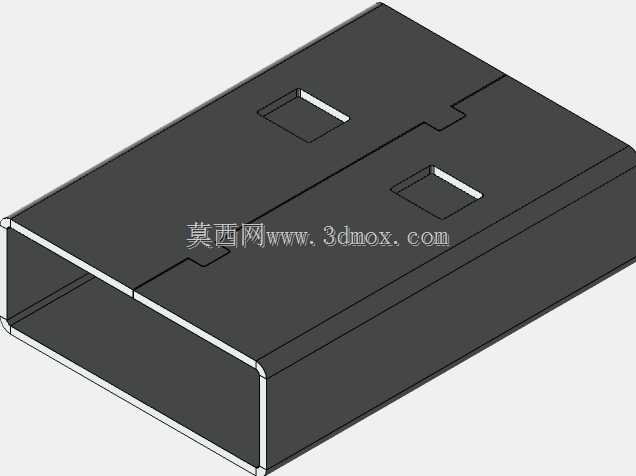

日常做消费电子配套结构设计时，这类USB公头插头是绕不开的标准连接件，不管是笔记本外设扩展、有线电话终端数据同步、桌面数码设备供电，还是小型工控手持终端的调试连接，都能见到它的身影，核心作用就是实现设备间的稳定数据交互与直流供电传输，是数码、通讯类设备最通用的有线连接载体。做这个插头的三维建模时，首先要卡准USB-IF公布的A型公头物理尺寸规范，金属插舌部分的宽度、厚度、接触弹片的排布间距必须严格符合通用标准，不然会出现插接口过紧无法插入、过松接触不良的问题，插合深度也要控制在标准区间，保证插入后屏蔽外壳能完全包裹母座金属部分，减少外界电磁信号对传输过程的干扰。尾部的线档结构要做渐变的圆弧过渡，和线材外被的夹持段要设计多道环形防滑筋，既可以提升注塑后线材和插头本体的拉拔力，避免日常使用中线材被扯断内部芯线，也能缓解线材弯折处的应力集中，延长弯折使用寿命。建模的时候先从金属插合端开始，先绘制插舌的截面轮廓拉伸成基体，再逐个切除出接触弹片的安装槽位，预留好弹片的装配间隙，之后做外围的金属屏蔽壳，在屏蔽壳两侧设计弹性卡扣凸点，对应母座内部的卡槽位置，保证插合后的锁定力符合使用要求。接下来做内部的绝缘胶芯部分，要给四个导电触点预留准确的安装位，区分开电源正负极和数据正负线的走线空间，避免芯线之间出现短路风险。外壳部分采用带防滑纹理的注塑结构，表面做细微的磨砂质感处理，既方便用户插拔时施力，也能减少日常使用的划痕残留，尾部的防弯折护套要做合适的锥度，兼顾柔韧性和结构强度。整个建模过程要注意各零件之间的装配间隙，金属件和塑胶件的配合公差要根据常用的注塑、冲压工艺精度设置，避免后续开模时出现装配干涉，还要考虑实际生产中的脱模斜度，所有塑胶件的外壁都要预留合理的斜度，金属冲压件的折弯处要做工艺圆角，避免应力集中导致零件断裂。
