带铰支安装孔的立式铰接支座结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278629
  • 带铰支安装孔的立式铰接支座结构设计
  • 带铰支安装孔的立式铰接支座结构设计
  • 带铰支安装孔的立式铰接支座结构设计

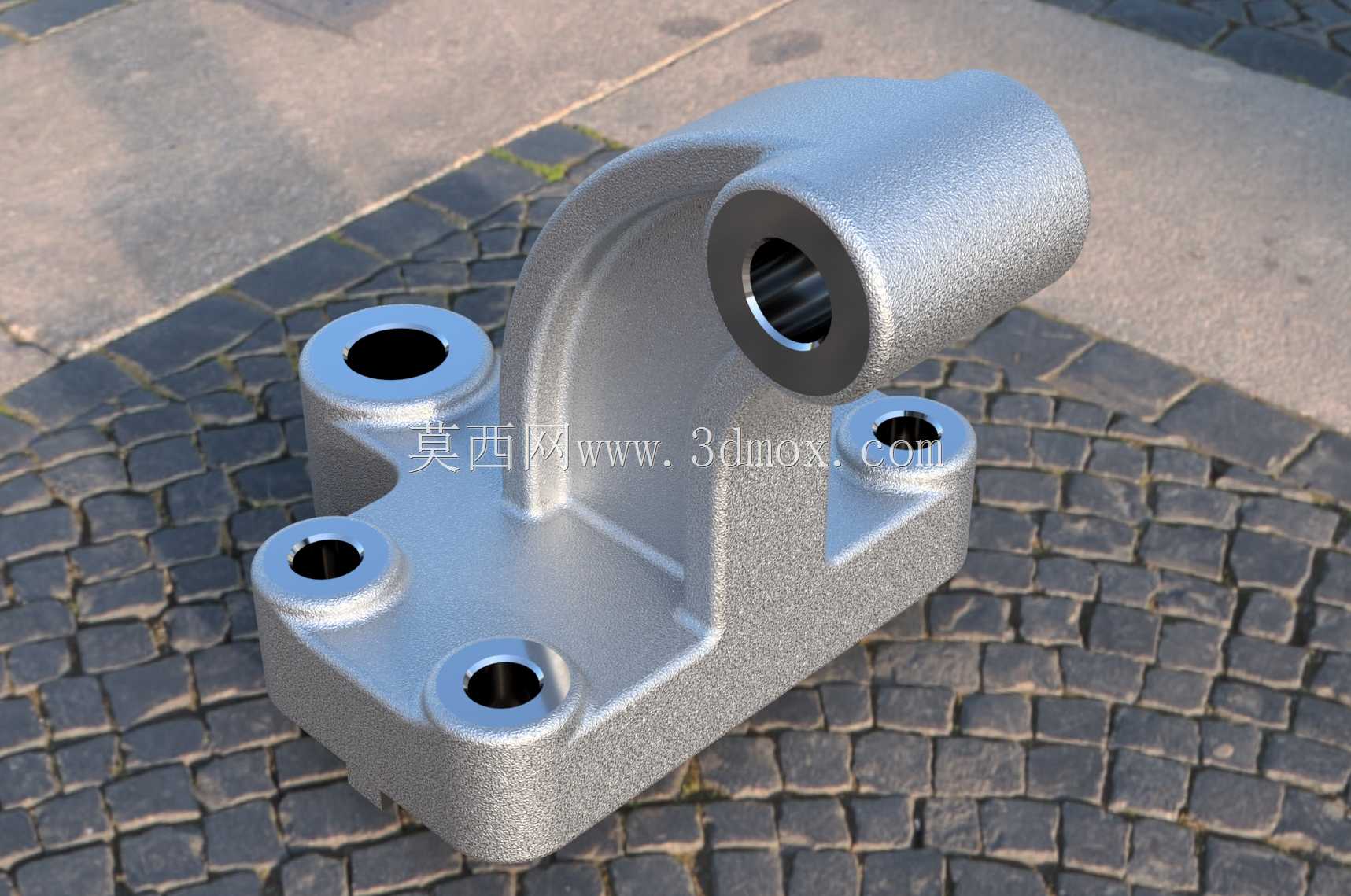

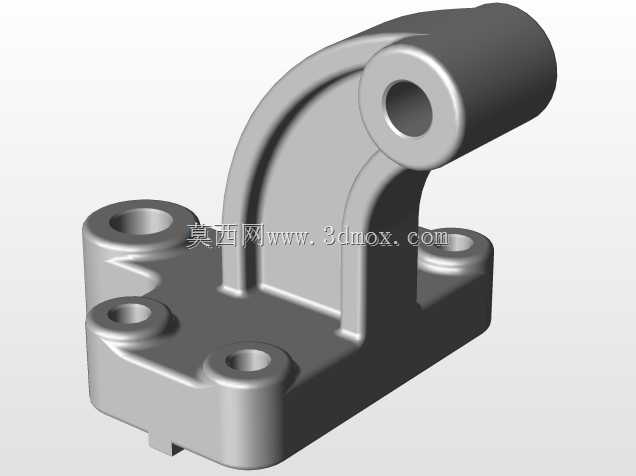

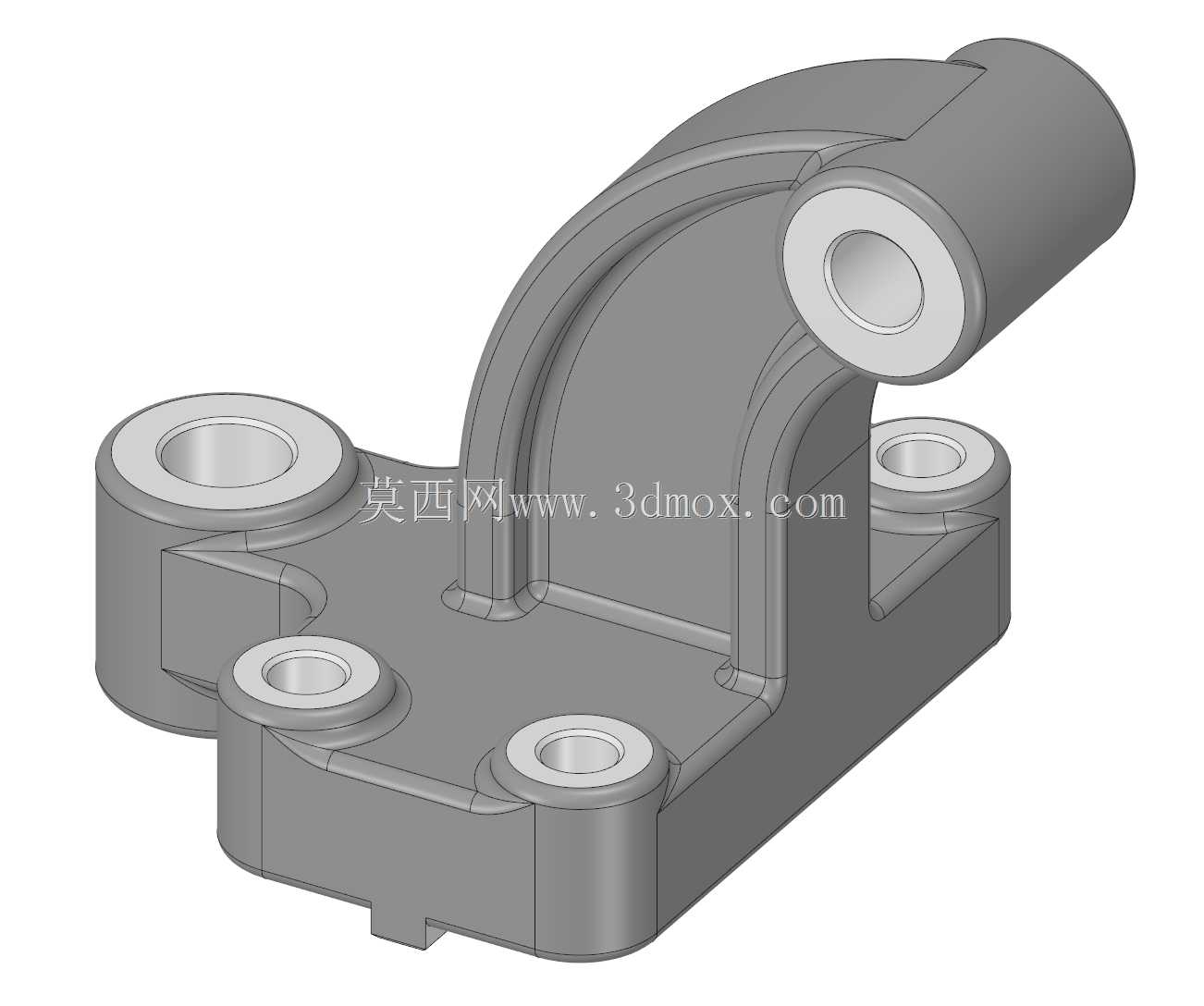

这类带四个安装沉孔的立式铰接支座,常见于中小型自动化生产线的连杆驱动机构、物流输送线的摆臂限位组件、农用机械的操作杆连接部位,核心作用是为铰接转动副提供刚性安装基准,同时承受径向载荷与小幅轴向冲击,避免转动轴直接与设备机架面接触造成磨损。从结构功能来看,底座四个沉孔采用均匀分布设计,可适配M8-M12规格的内六角螺栓安装,沉孔深度刚好覆盖螺栓头厚度,安装后螺栓头不会突出底座平面,保证支座与安装面完全贴合,避免因接触面间隙导致的受力偏载。上部的铰接筒体内孔预留了轴承安装位,可镶嵌自润滑铜套或深沟球轴承,适配直径20-30mm的铰接销轴,筒体外侧的加厚凸缘是为了提升孔口的抗挤压强度,应对摆臂往复摆动带来的交变载荷。建模时先从底座轮廓开始绘制,先画出带圆角的矩形底座草图,拉伸实体后切除四个安装沉孔,注意沉孔的同轴度公差要控制在0.05mm以内,避免安装时螺栓出现别劲问题。之后绘制支撑立臂的草图,立臂与底座连接处采用大圆角过渡,这里的圆角半径不能小于立臂厚度的三分之一,否则应力集中系数会大幅提升,长期受载容易在连接处出现断裂。接着拉伸上部的铰接筒体,将筒体与立臂做合并布尔运算,再对筒体与立臂的衔接位置做变半径圆角处理,靠近筒体上端的圆角半径稍小,靠近底座的位置圆角半径加大,优化载荷传递路径。最后对内孔做倒角处理,方便后续轴承或铜套的压装,整体建模完成后要做干涉检查,确认安装孔与铰接孔的位置度符合装配要求,同时核算底座安装面的平面度,保证安装后不会出现翘曲。实际选型时要注意,这类支座的安装边界需要预留至少10mm的周边操作空间,方便螺栓的拧紧作业,铰接销轴的伸出长度要比筒体厚度长3-5mm,方便安装开口销做轴向限位。
