微软Lumia640XL智能手机外观结构建模

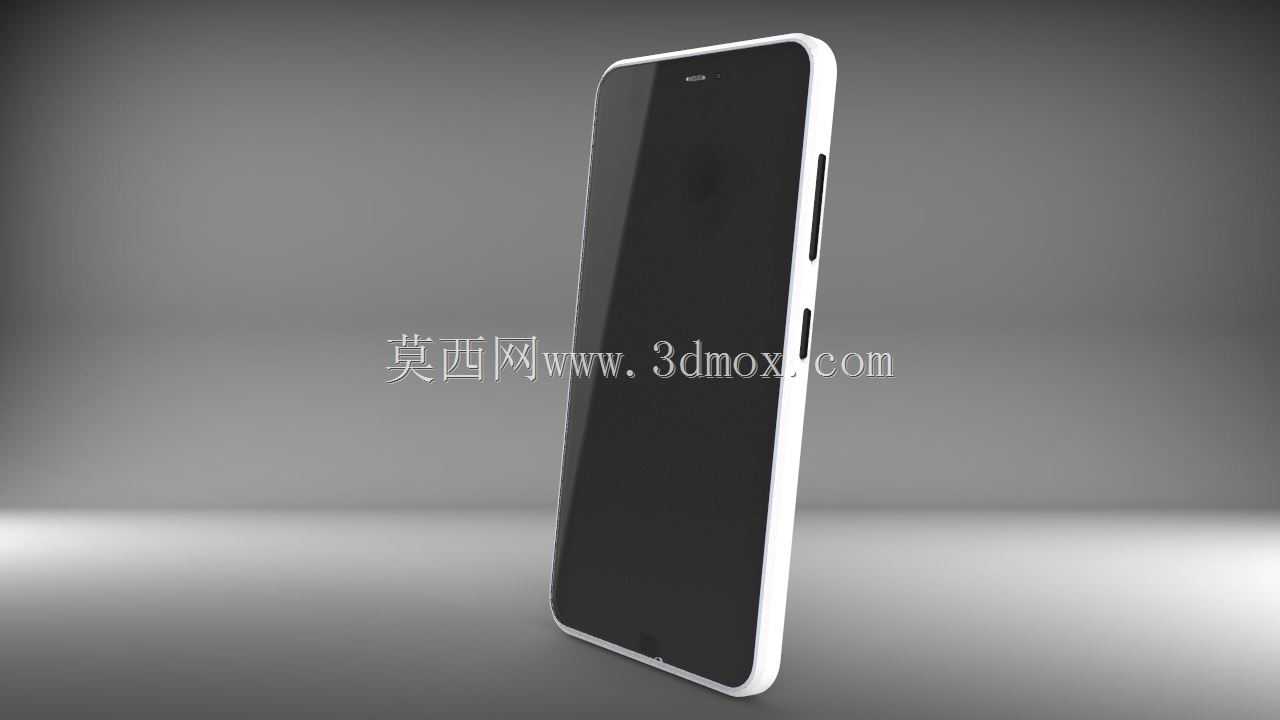

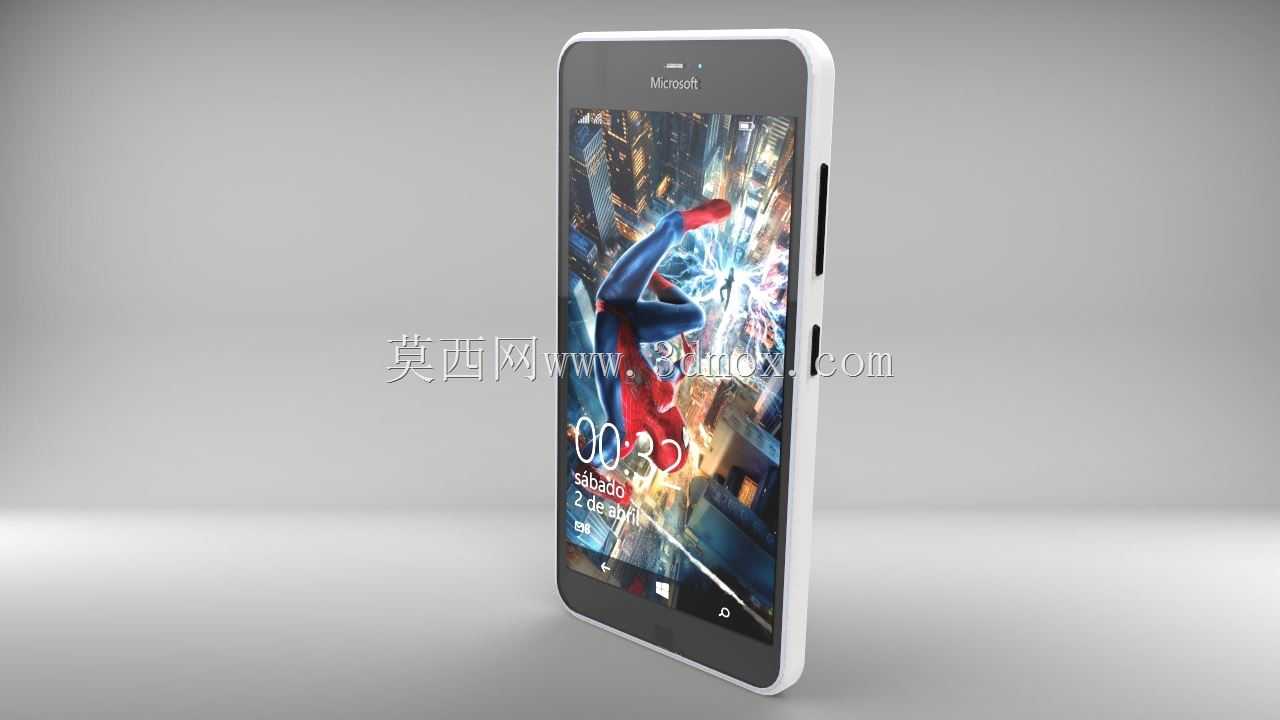

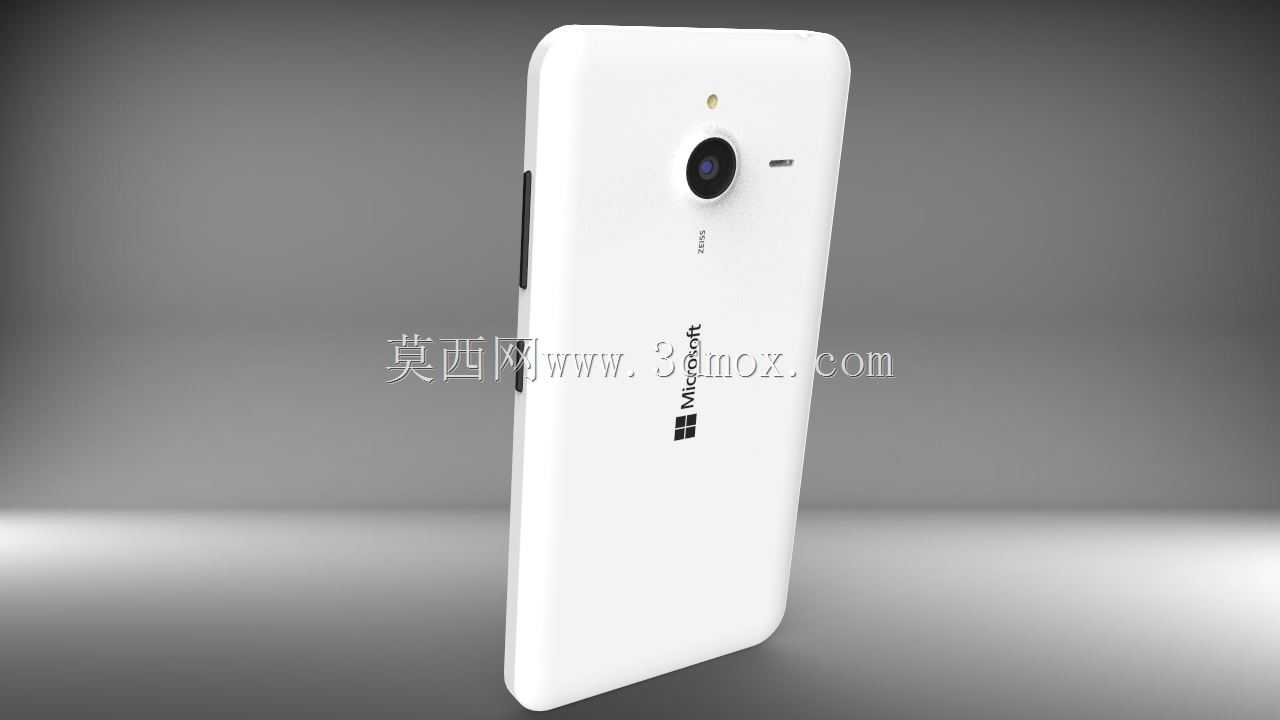

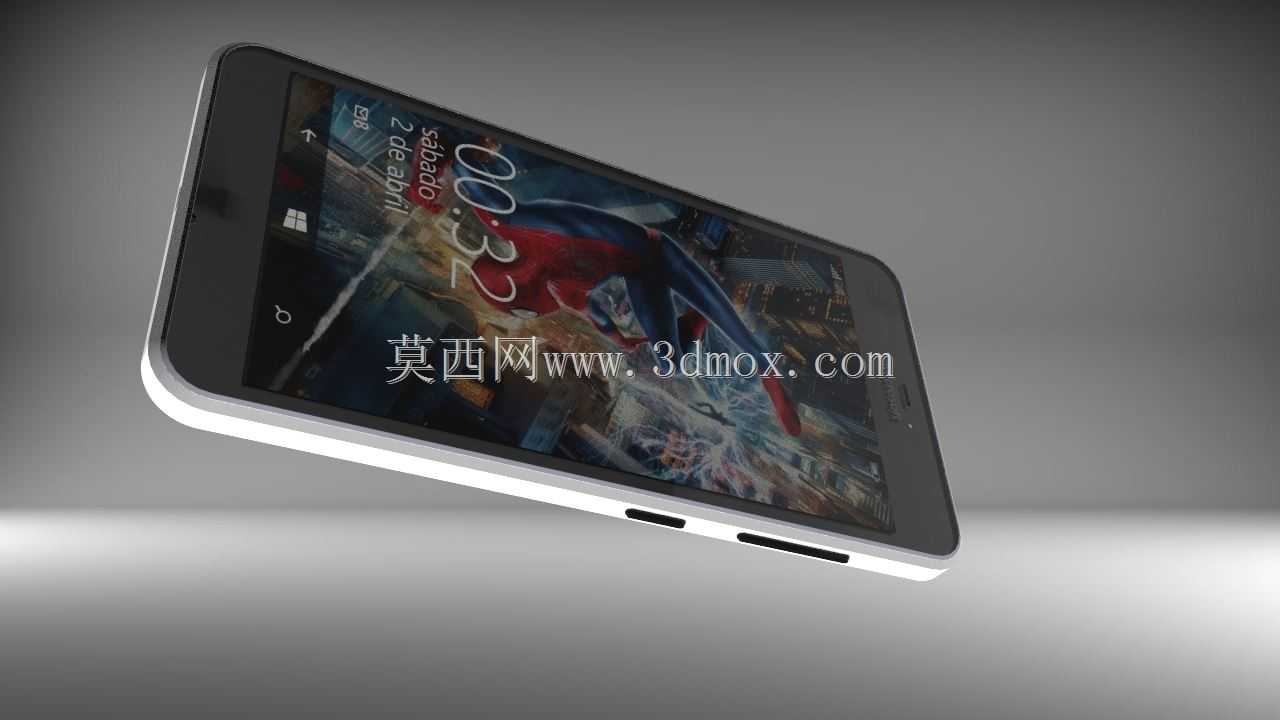

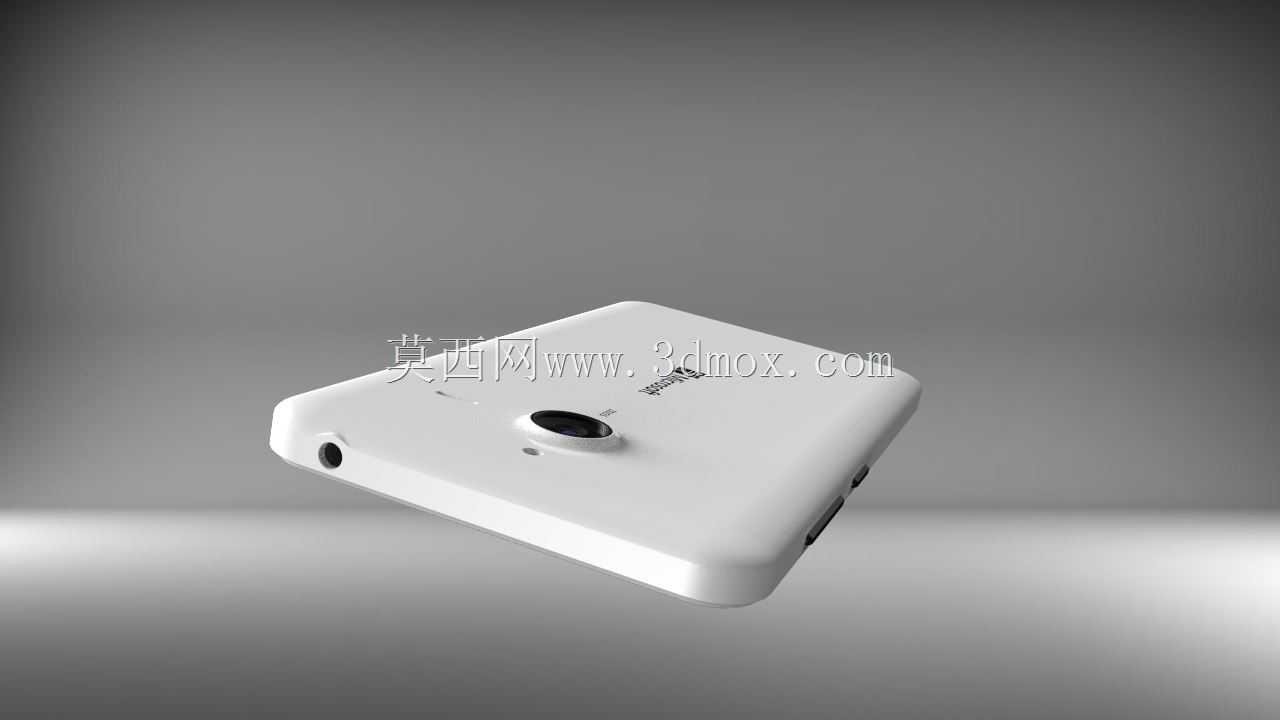

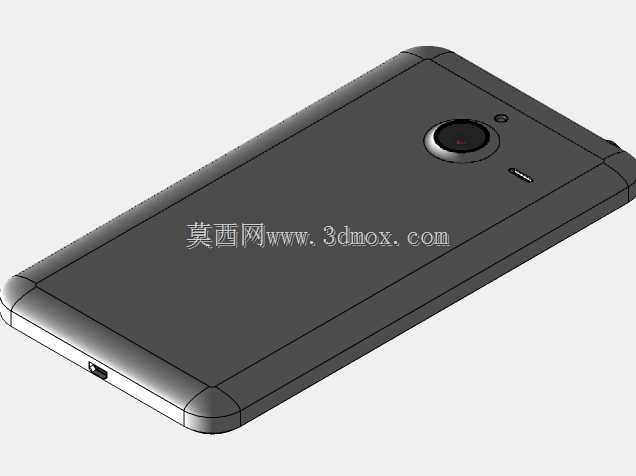

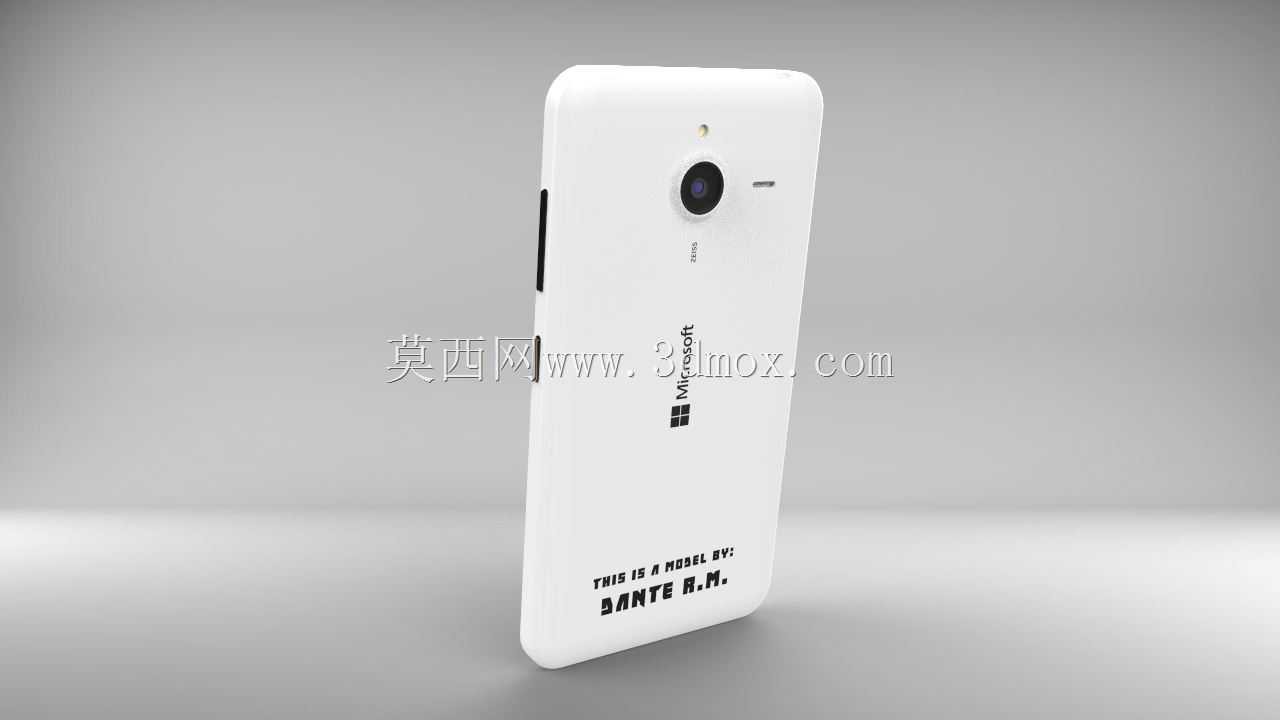

日常做消费电子结构建模时，这类直板触屏手机的建模练习很适合打磨曲面与装配配合的细节把控能力，先从整机的外轮廓尺寸边界入手，确定机身长宽厚的基准面，把正面屏幕区域、中框弧度、后盖曲面的分型线先在草绘里勾勒清楚，避免后续曲面拼接出现收敛褶皱。建模第一步先搭建整机骨架，把听筒开槽、前置摄像头开孔、屏幕显示区的边界、侧边按键的位置、底部扬声器开孔这些关键安装位的基准坐标全部锁定，保证后续拆分零件时不会出现位置偏移。做中框部分的时候，要注意侧边的弧度过渡，Lumia系列的聚碳酸酯中框是略带圆弧的收边，握持时不会硌手，建模时用边界混合做曲面，要反复调整曲率梳，保证和正面屏幕盖板、后盖的拼接缝隙均匀，控制在常规消费电子的装配间隙范围内，不会出现断差。正面的屏幕部分要区分盖板玻璃和显示区域的层级，盖板玻璃边缘做2.5D的微小弧面，和中框的正面台阶位配合，预留出屏幕贴合的胶层厚度，避免装配时出现挤压碎裂的问题。侧边的实体按键要单独做零件，按键和中框的开孔之间预留活动间隙，保证按压行程顺畅，不会出现卡滞。后盖部分是一体化的曲面，摄像头模组的凸起位置要做平缓的过渡，避免曲面突变产生的建模瑕疵，闪光灯、降噪麦的开孔位置要和骨架基准对齐，开孔边缘做微小的倒角，还原实际产品的工艺细节。建模过程中要随时检查整机的干涉情况，比如屏幕排线的预留空间、电池仓的内部边界，虽然是外观结构模型，但也要符合实际手机的内部堆叠逻辑，不能出现外观看着合理但内部没有安装空间的问题。这类手机模型的应用场景很多，既可以做消费电子结构设计的练习案例，也可以用于数码产品展示的渲染素材，还能作为周边配件比如手机壳、贴膜的设计基准，在做配件建模时可以直接提取整机的外表面曲面，快速生成适配的配件结构，省去重新测绘的步骤。建模完成后要把所有的曲面做实体化处理，检查每个零件的壁厚是否均匀，符合注塑成型的工艺要求，比如中框和后盖的壁厚控制在1mm左右，按键的壁厚保证足够的结构强度，不会出现按压断裂的问题。
