带凸台卡槽的轴套连接支座结构

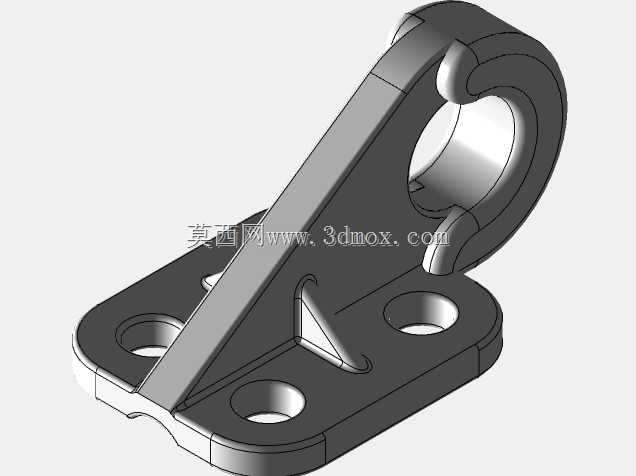

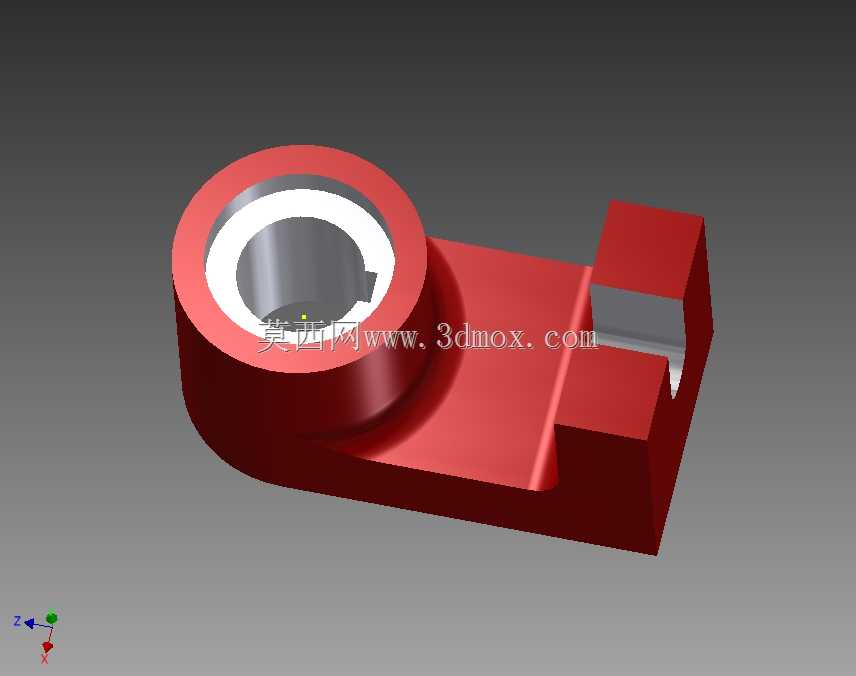

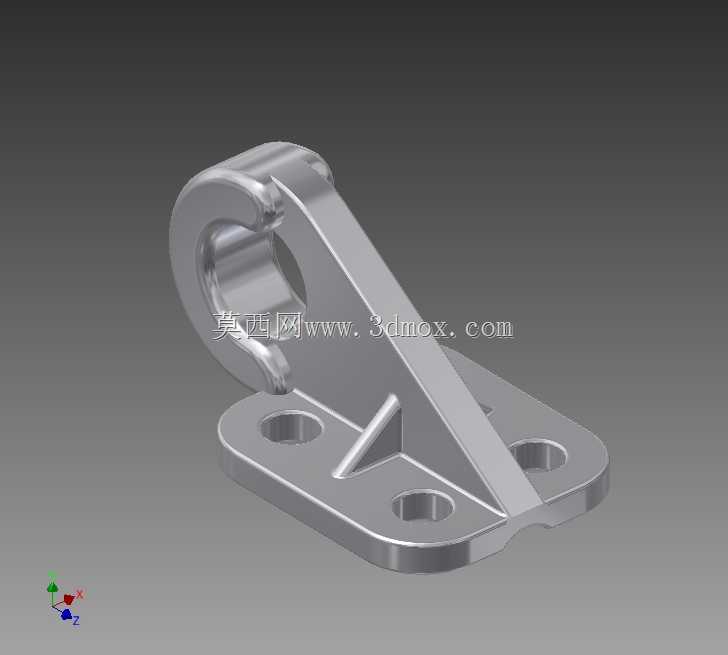

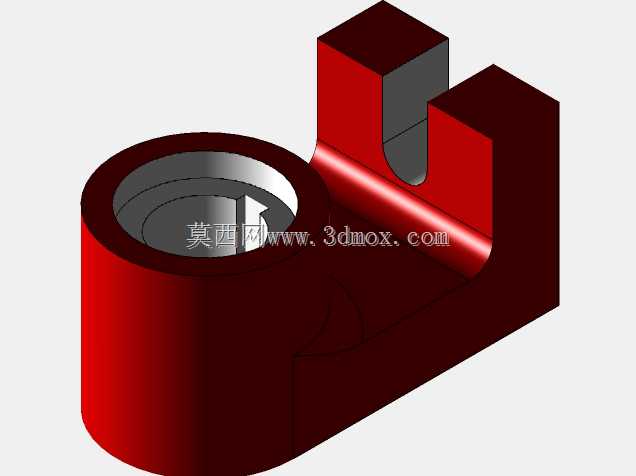

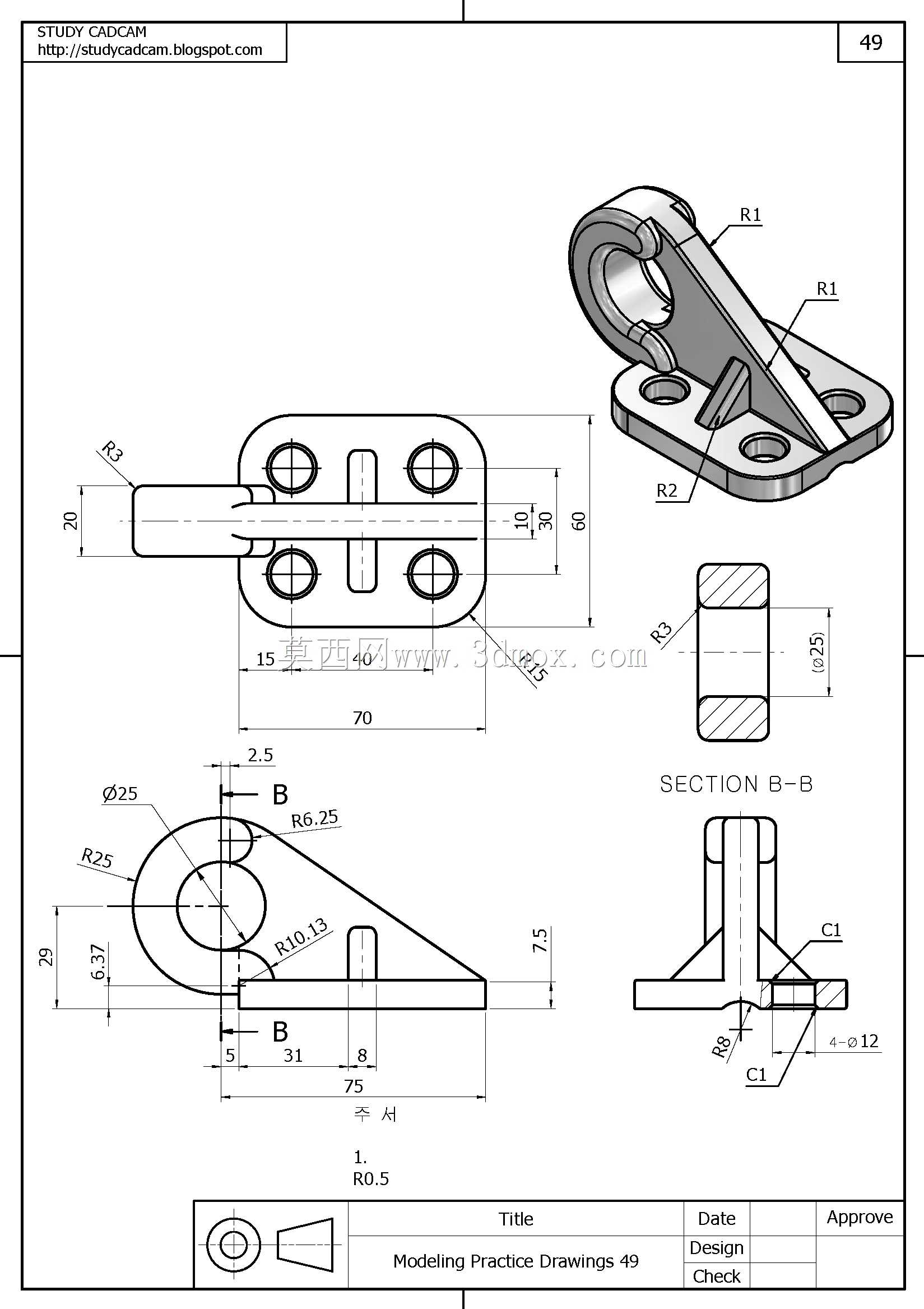

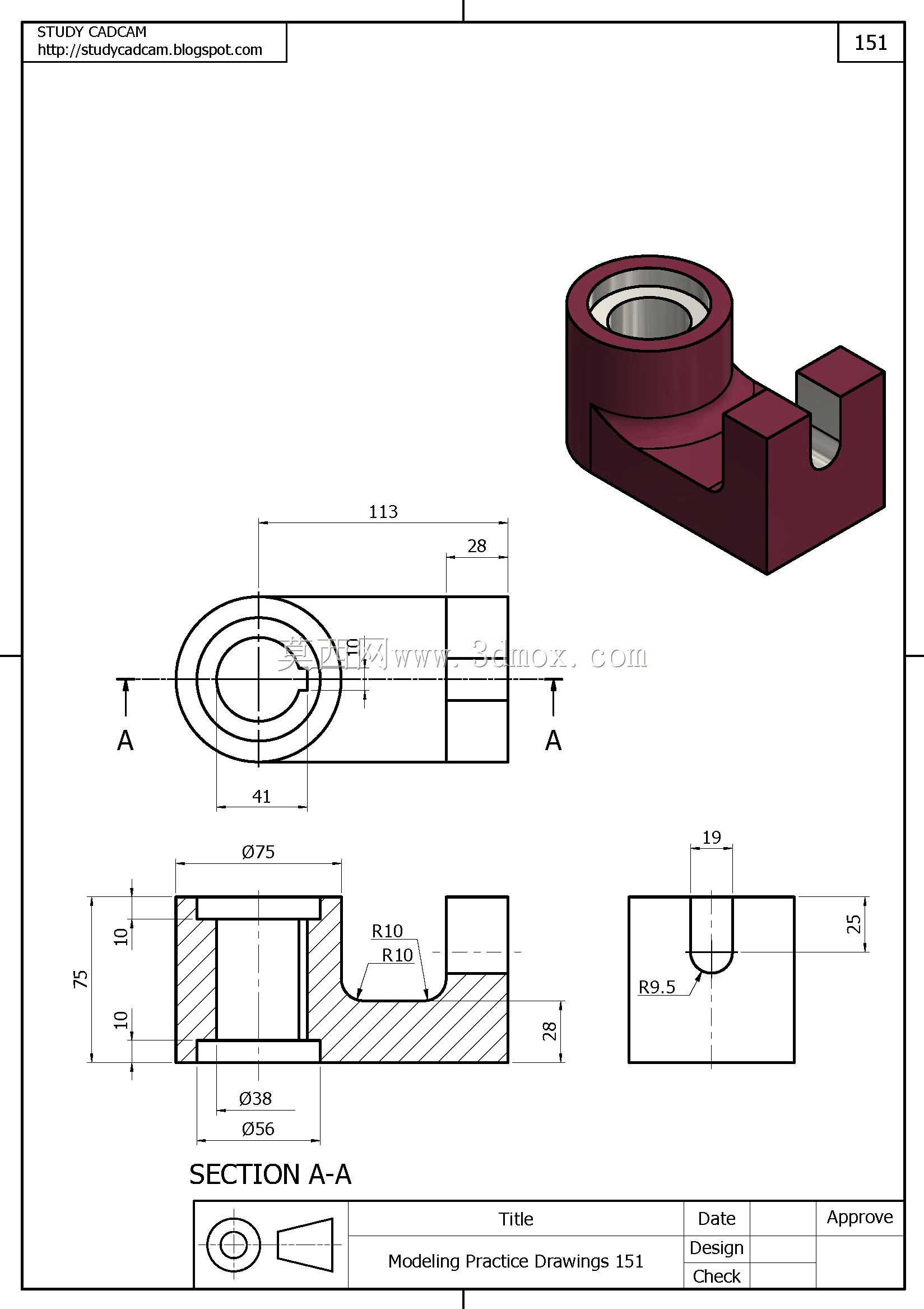

这类带轴套凸台与侧方卡槽的支座零件，常应用在轻工输送线、小型工装夹具的定位支撑环节，主要承担轴类零件的径向承载与相邻构件的卡位连接作用，实际工况下需要承受轴件转动带来的径向载荷，同时侧方的卡槽要和配套的定位块配合，限制支座自身的周向转动与轴向窜动，保证整套传动结构的运行稳定性。从结构设计逻辑来看，主体的圆筒轴套部分内径需要和配套的光轴或者转动销轴做间隙配合，内壁预留的键槽结构用来安装平键，传递转动扭矩，避免轴与轴套之间出现相对打滑；圆筒外侧延伸出的平板底座是主要的承载基体，侧方凸起的带槽方块结构，是专门为相邻的限位挡块设计的卡位结构，安装时卡槽对准设备机架上的定位凸条推入，就能快速完成支座的预装定位，减少后续拧紧紧固件时的对位调整工作量。建模过程中，首先在草图环境绘制支座的底座截面轮廓，拉伸生成基础基体后，再在基体对应位置绘制圆筒的同心圆草图，拉伸凸台生成轴套主体，之后对轴套与底座的衔接位置做圆角过渡处理，降低应力集中系数，避免长期受载出现衔接处开裂的问题；侧方的卡槽结构采用拉伸切除的方式生成，切除深度需要匹配机架定位凸条的厚度，保证卡位后不存在多余旷量；轴套内壁的键槽同样通过草图绘制键槽轮廓后拉伸切除完成，最后对所有锐边做0.5mm的倒角处理，去除加工毛刺，也避免安装时划伤操作人员。实际选型应用时，要注意轴套的中心高度需要匹配整套传动结构的轴系中心高，底座的安装孔位间距要和机架上的预留孔位对齐，侧方卡槽的宽度公差控制在0.1mm以内，保证定位精度的同时不会出现装配卡滞，这类零件常采用45号钢加工制作，表面做发黑处理提升防锈能力，在低速轻载的传动场景中使用寿命较长，维护时只需要定期在轴套内壁加注润滑脂，减少轴与套之间的磨损即可。
