台式机CPU风冷散热模组结构设计

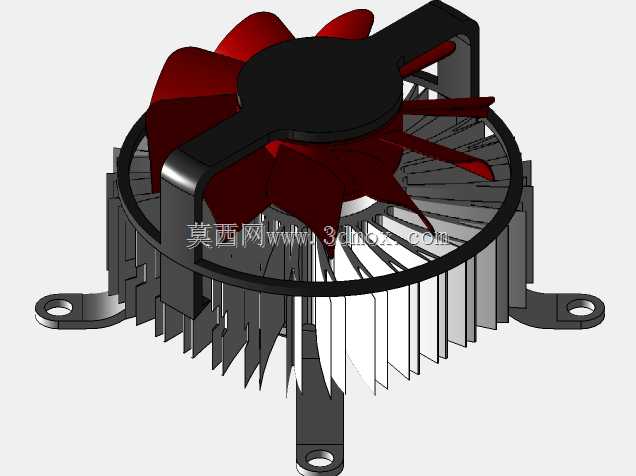

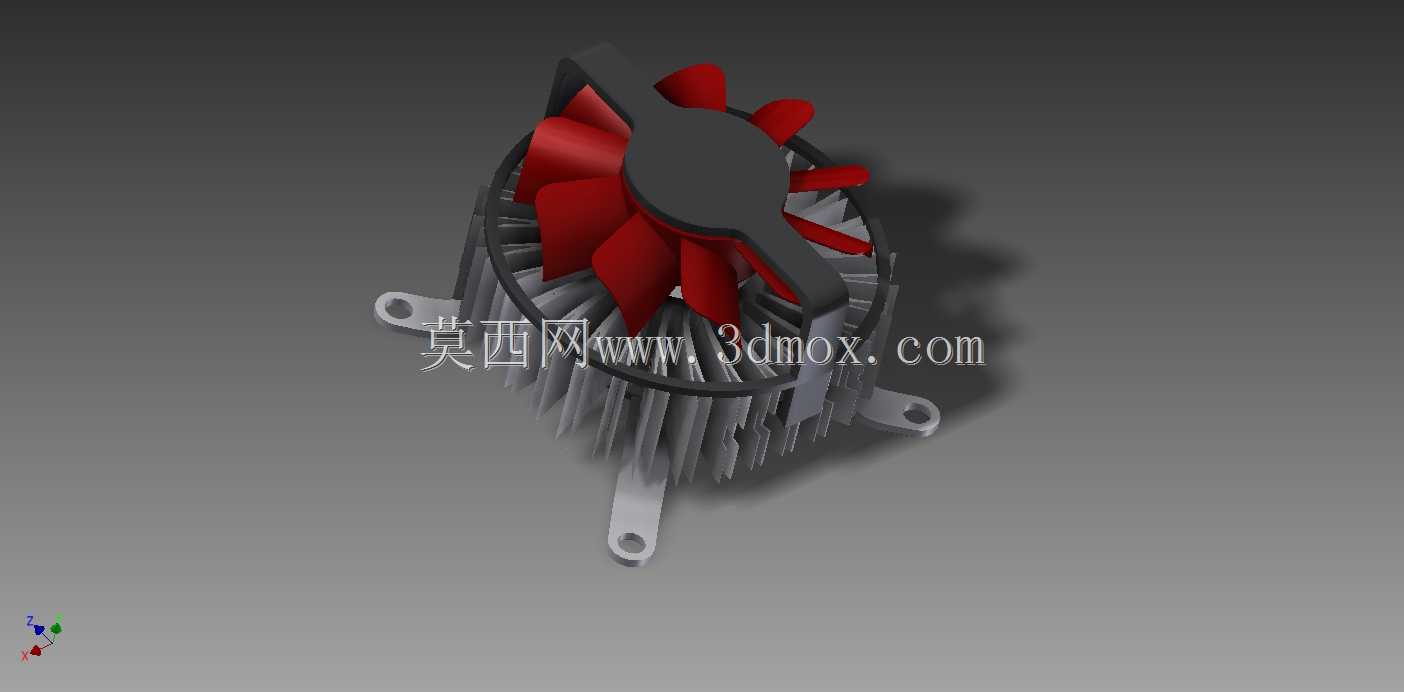

日常桌面级计算机运行过程中，CPU核心持续运算会产生高密度热流，若热量无法及时导出，会触发核心降频、系统卡顿甚至硬件烧毁，这类风冷散热结构就是针对台式机CPU的热管理需求设计的直触式散热方案。从结构组成来看，整个模组分为主动散热与被动导热两个核心部分：下部的铝挤鳍片基座直接与CPU顶盖接触，基座上延伸出密集的等间距平行鳍片，通过增大与空气的接触面积提升热交换效率，鳍片的厚度、间距都经过匹配计算，既保证足够的导热截面积，也避免鳍片过密导致风阻过大、气流无法顺利穿过鳍片间隙带走热量。上部的轴流风扇通过卡扣结构固定在鳍片外围的塑料中框上，扇叶采用后掠式曲面设计，运转时可以将轴向气流定向压入鳍片间隙，让气流顺着鳍片通道快速流动，把鳍片上蓄积的热量带出机箱内部。设计过程中需要优先考虑安装兼容性，模组底部伸出的三个带孔安装支脚，对应主流台式机主板CPU插槽周边的标准孔位，支脚的安装高度、孔位公差都严格遵循通用安装规范，不需要额外改造主板或机箱即可完成固定，同时整个模组的整体高度控制在常规ATX机箱的CPU散热限高范围内，不会出现盖不上机箱侧盖的干涉问题。实际应用中，这类风冷散热结构不需要复杂的管路连接，依靠风扇驱动空气流动即可完成持续散热，相比液冷方案没有漏液风险，结构可靠性更高，日常维护仅需定期清理鳍片间隙积灰即可，适配绝大多数非超频状态下的桌面级CPU散热需求。结构设计时还做了动平衡匹配，扇叶的重量分布经过校准，避免高速运转时产生共振传导到主板，同时中框的压合结构可以让风扇出风完全覆盖鳍片区域，减少气流旁通导致的散热效率损失，基座与CPU接触的平面做了平面度管控，保证安装后导热介质可以均匀填充接触间隙，降低接触热阻，让核心产生的热量可以快速传导到整个鳍片组上。
