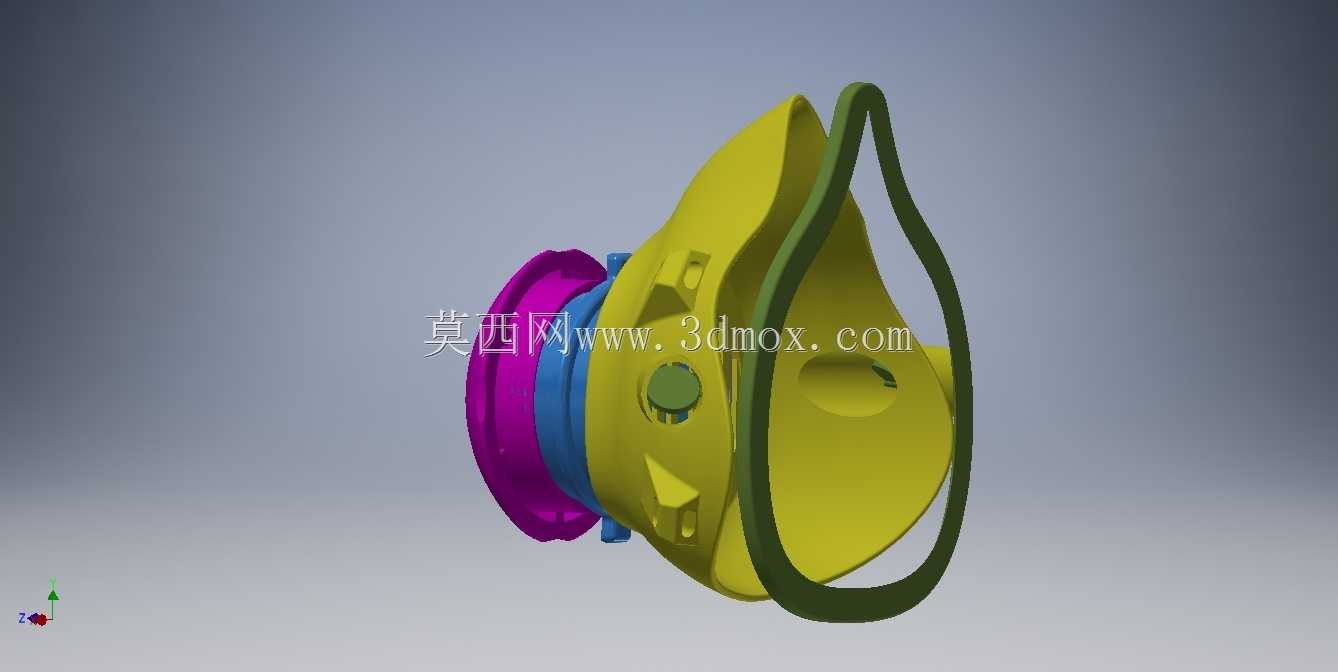

适配3D打印的防疫防护面罩结构设计

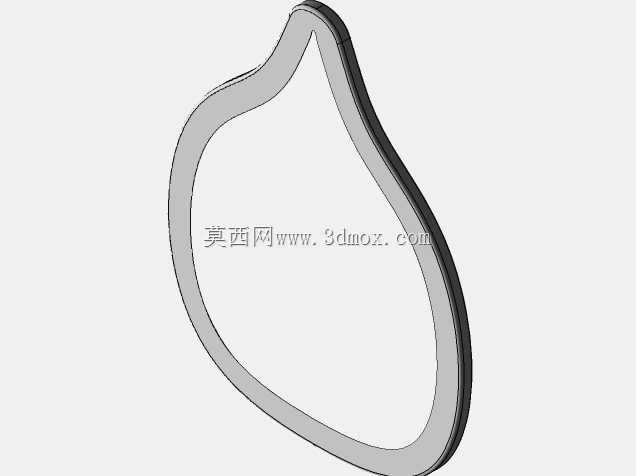

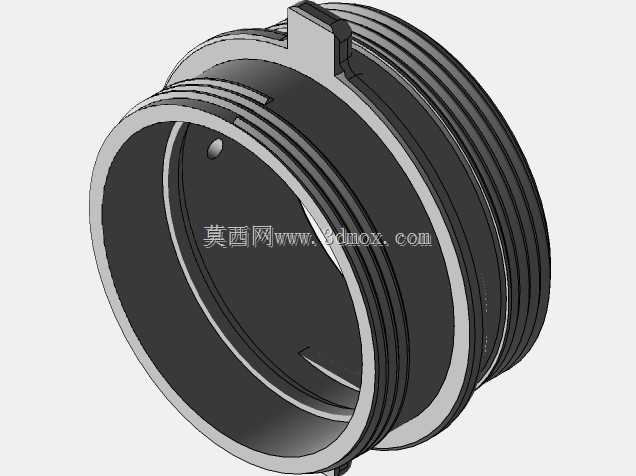

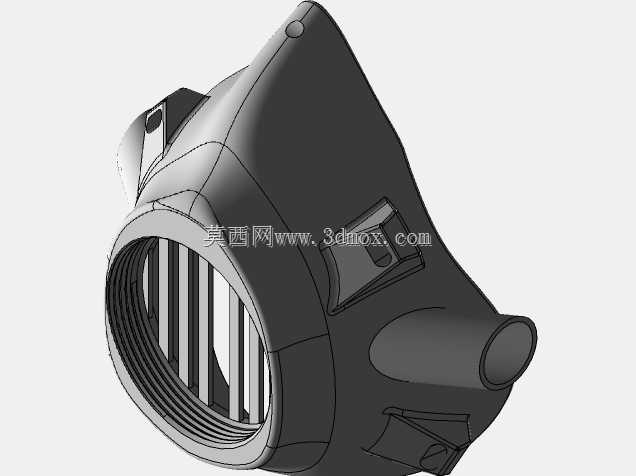

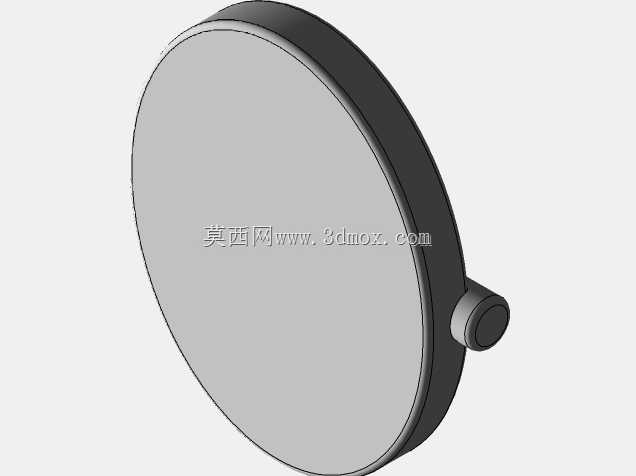

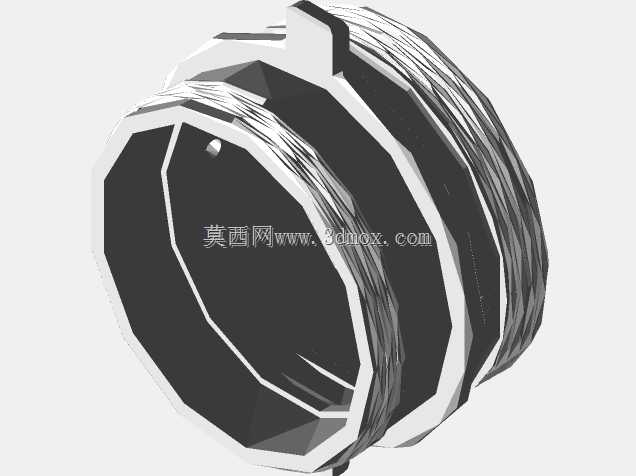

熔融沉积成型的3D打印工艺常面临薄壁件翘曲、密封边贴合度差的痛点，这款防护面罩的结构设计完全围绕打印落地的适配性做了针对性调整。面罩贴合人脸的密封唇边采用渐变厚度设计，接触皮肤的边缘做0.8mm薄边处理，既保证贴脸时的柔软形变空间，又能减少打印时的材料堆叠应力，避免大尺寸曲面件打印过程中出现边缘翘曲变形，无需额外添加裙边或 raft 支撑就能保证成型精度。面罩主体的滤盒连接座做了倒扣式卡扣结构，卡扣的拔模斜度控制在1.5度，既保证打印后无需二次打磨就能顺利装配滤盒，又能在佩戴时提供足够的卡紧力，不会因为呼吸起伏出现连接松脱的问题。滤盒接口处的环形密封槽深度设为1.2mm，刚好适配常规3D打印的硅胶密封圈尺寸，打印时槽内无需添加支撑，层纹的细微粗糙面反而能增加密封圈的摩擦力，提升气密效果。面罩主体的曲面弧度做了分段曲率处理，鼻梁处的内凹曲面贴合亚洲人面部骨骼轮廓，打印时曲面的层厚落差控制在0.2mm以内，不会出现明显的台阶纹，减少后期打磨的工作量。面罩上的排气阀安装位做了嵌入式定位柱，定位柱的直径公差控制在±0.1mm，刚好适配市面常见的呼吸阀组件，打印后直接压入即可完成装配，不需要额外涂胶固定。考虑到家用3D打印机的成型尺寸限制，面罩整体尺寸控制在200mm以内，大部分桌面级打印机都能一次性打印完成，不需要拆分部件二次拼接，避免拼接处出现漏气隐患。打印时面罩的摆放角度建议以密封边朝下倾斜45度放置，既能减少支撑材料的使用量，又能让受力较大的滤盒连接座部位的打印层纹方向与受力方向垂直，提升整体结构强度。面罩表面的加强筋做了圆角过渡处理，避免打印时出现应力集中导致的层间开裂，同时加强筋的高度不超过2mm，不会在佩戴时硌到面部影响舒适度。
