一体式便携雾化主机结构设计方案

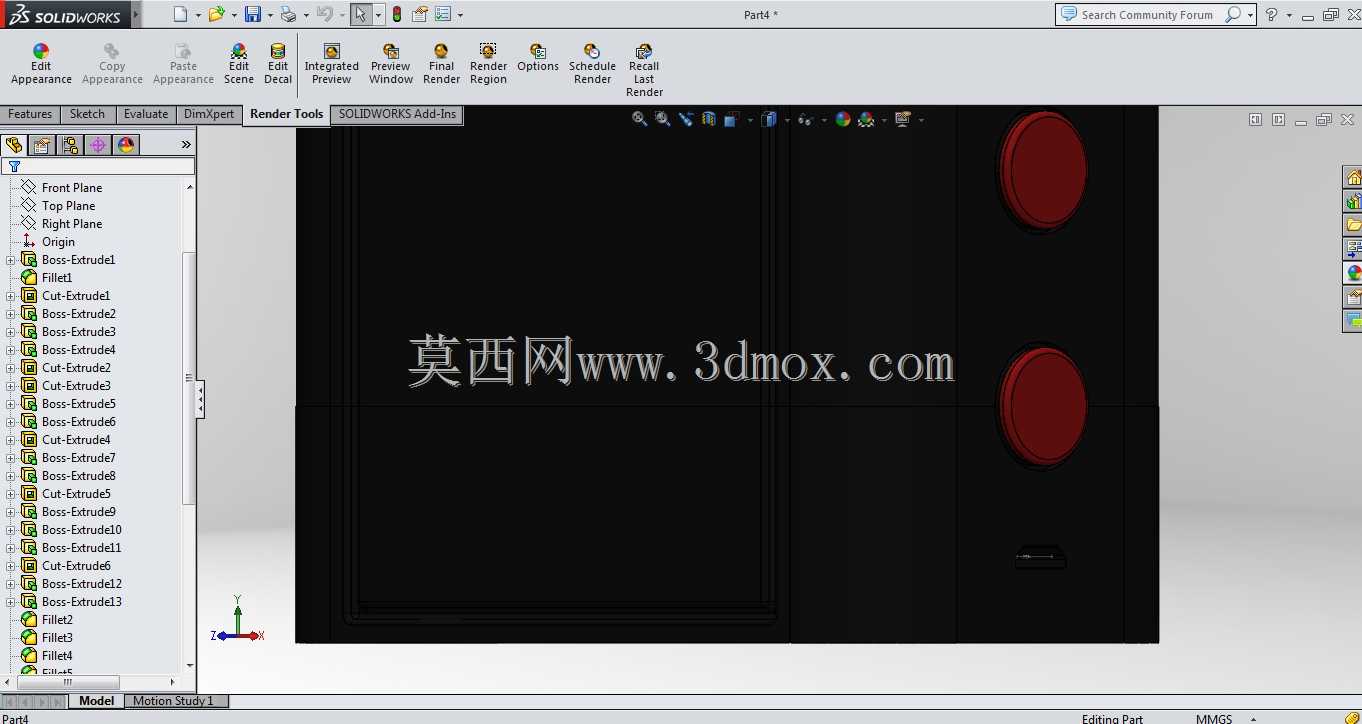

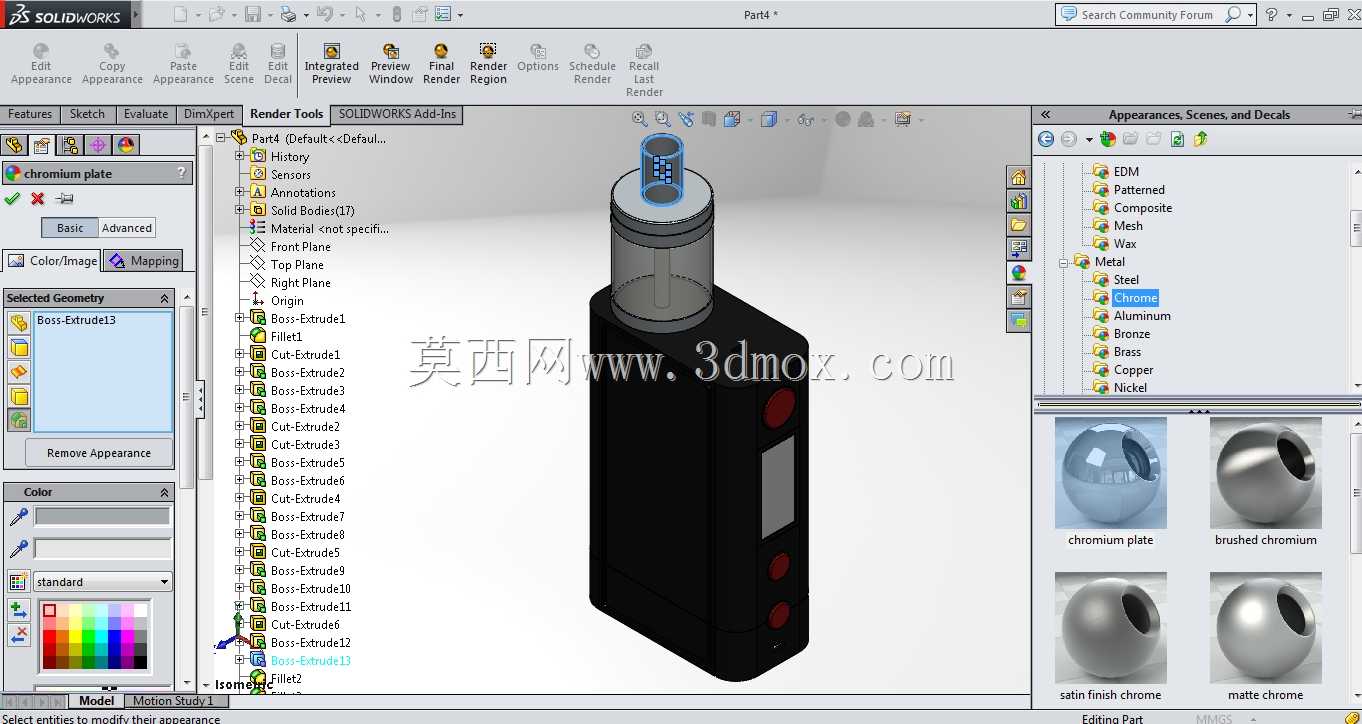

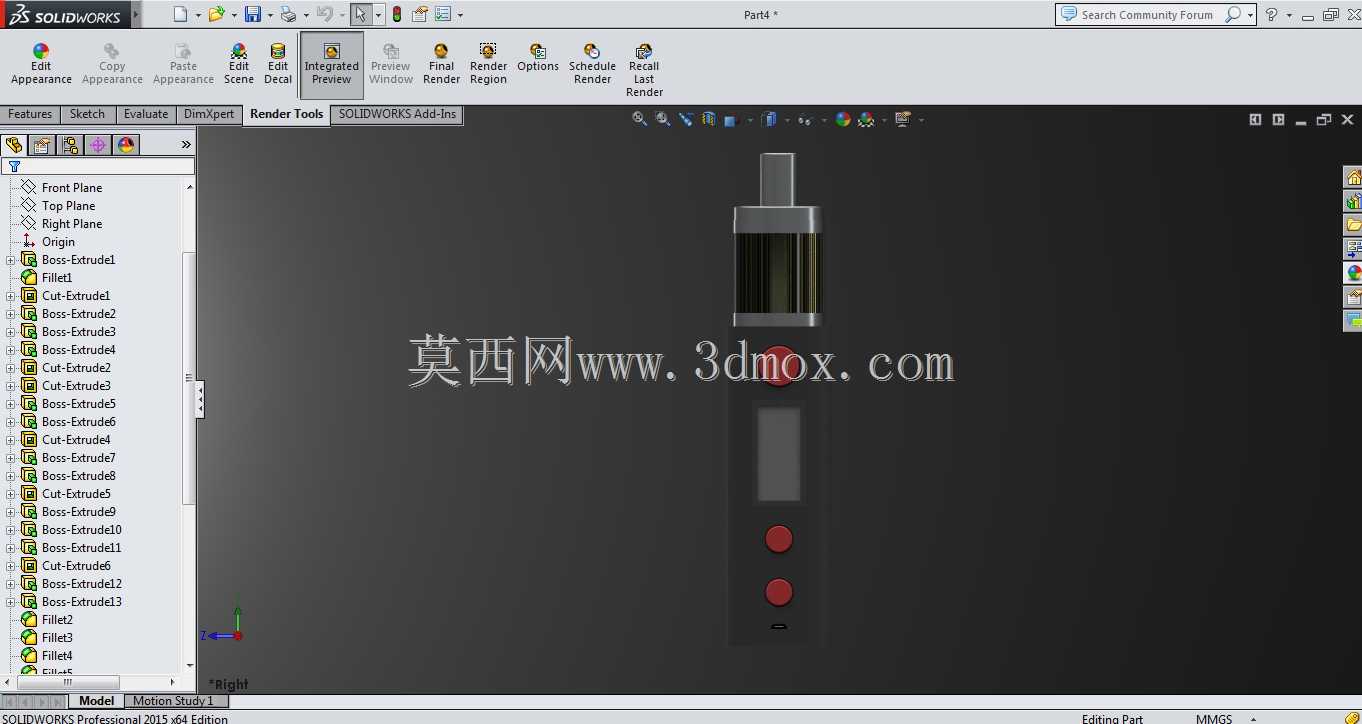

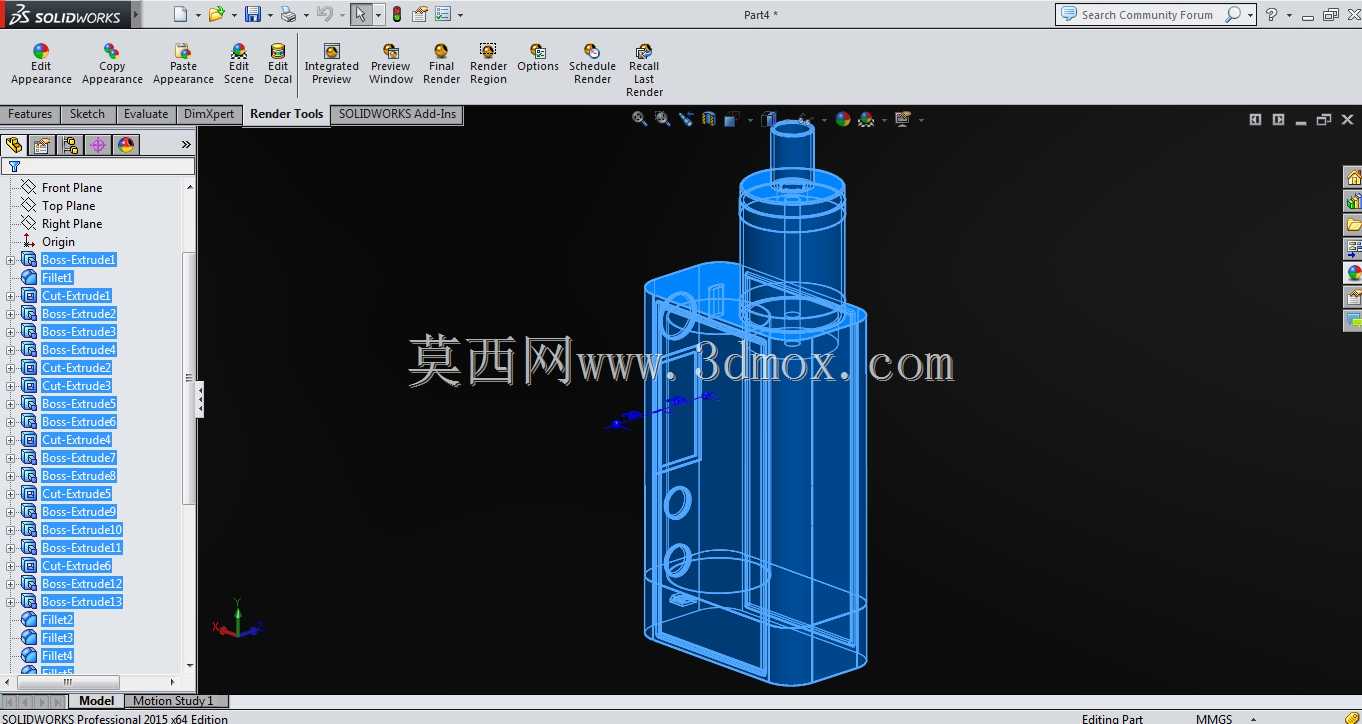

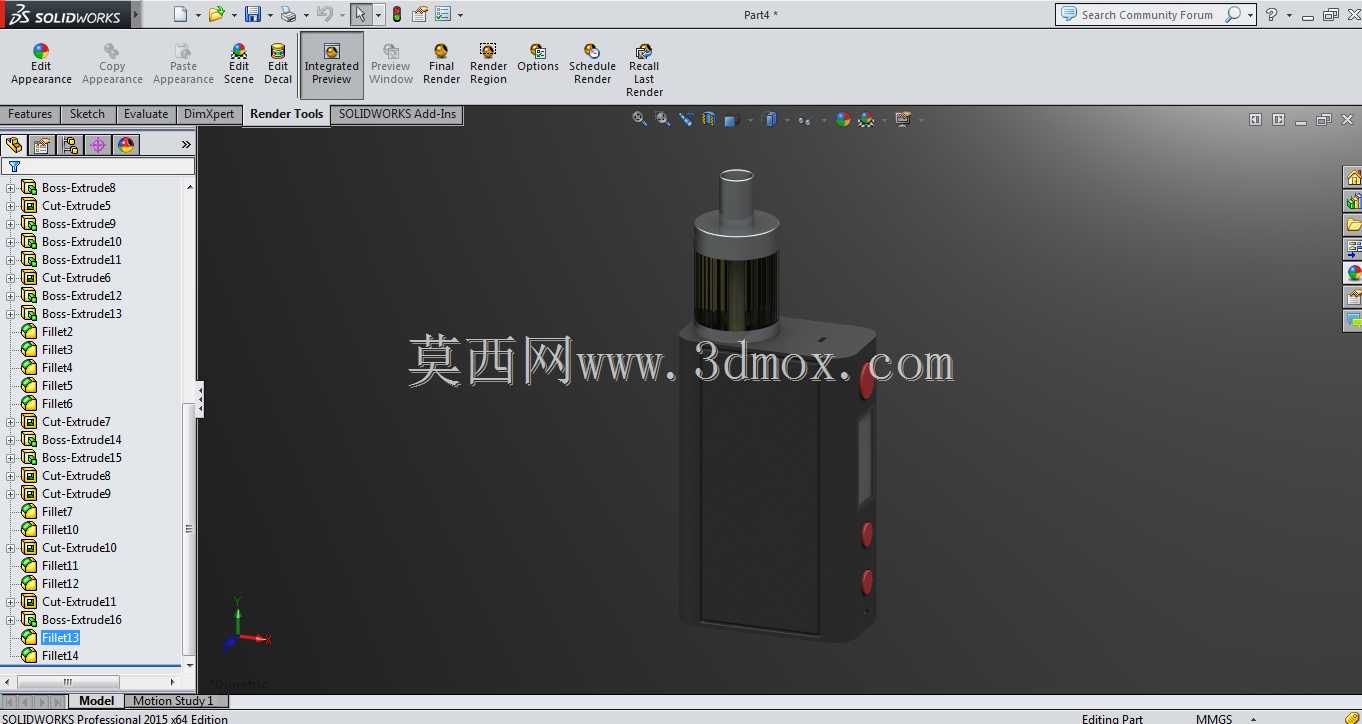

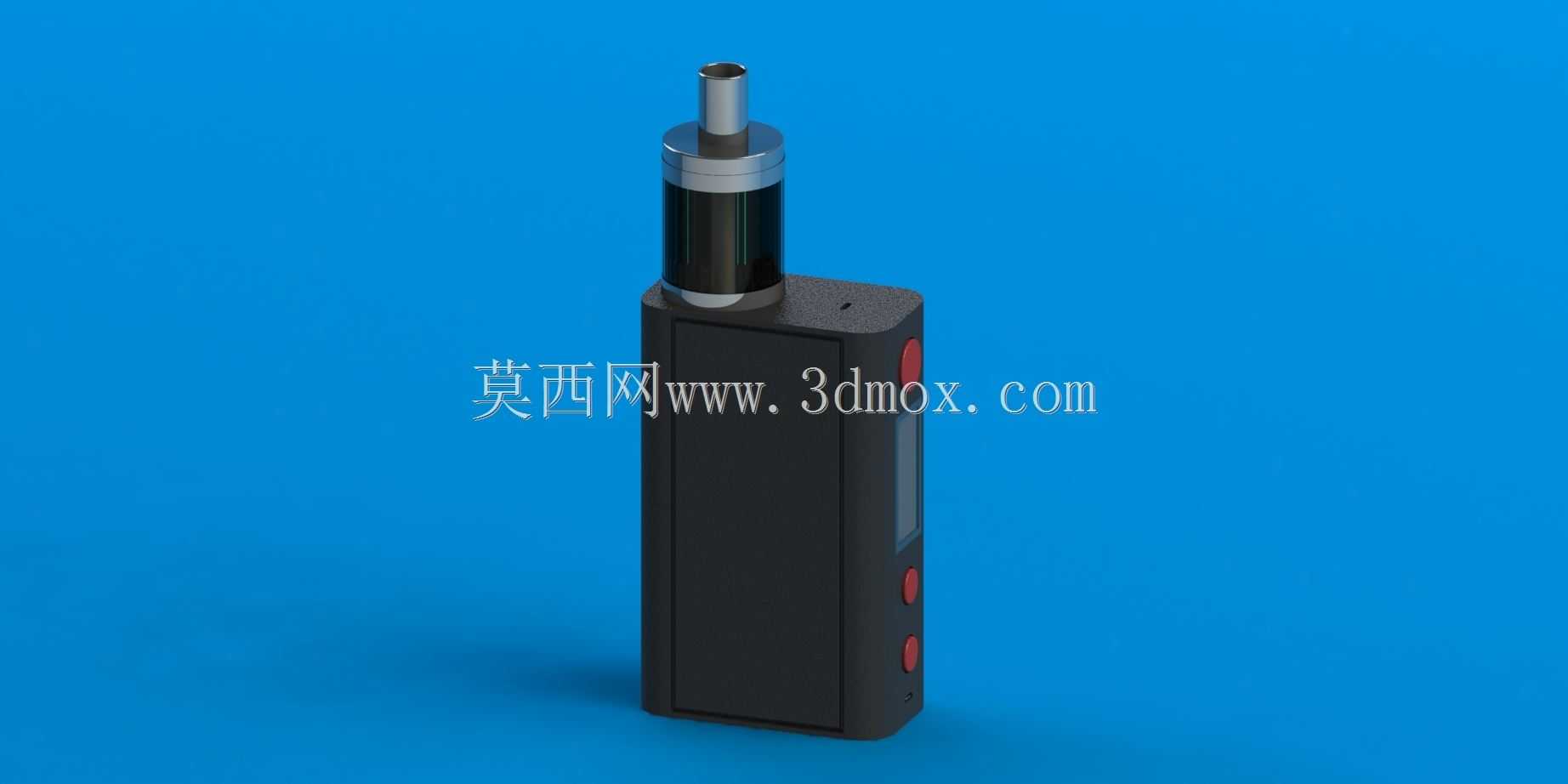

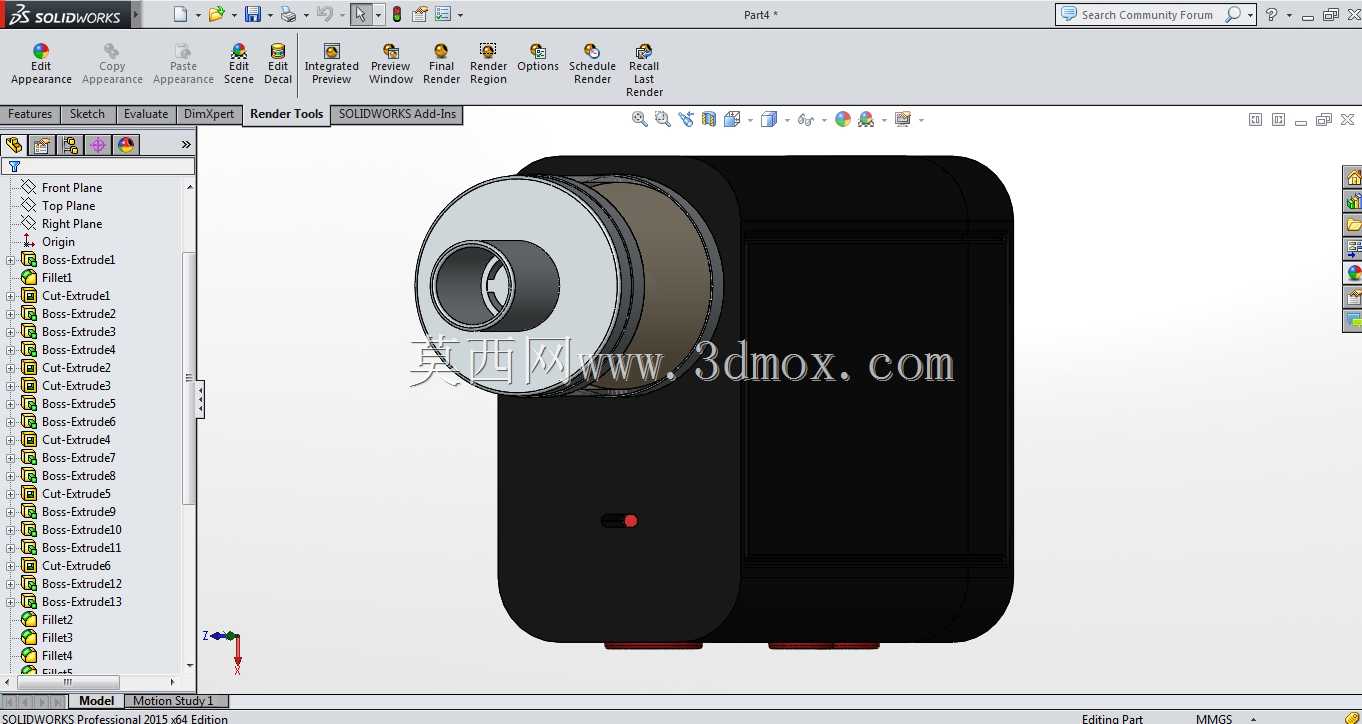

日常做手持消费类电子结构设计时，这类一体式雾化主机是很常见的练手与落地项目，它的核心应用场景是满足成年用户随身便携的雾化使用需求，整体结构需要兼顾握持手感、部件排布合理性与使用操作的便捷性。从实际功能来看，这类设备主要分为主机供电段与上部雾化段两个核心部分，主机段内置供电电芯、控制电路与调节按键，雾化段负责储液、导液与加热雾化，两个部分通过标准螺纹接口连接，保证拆装更换雾化芯或者补充雾化液时的操作便利性。做这个结构设计的时候，最初参考了成熟的Kangertech类主机的排布逻辑，但没有完全照搬公模结构，而是调整了主机段的侧边按键排布，将调节按键与点火按键沿侧边纵向排布，避免单手握持时出现误触的问题。外形尺寸上，主机段采用长方体切圆角的轮廓，整体宽度控制在24mm，厚度18mm，主机段长度82mm，加上上部雾化器总高度控制在130mm以内，这个尺寸边界刚好适配成年男性单手握持的掌宽范围，放在日常裤袋或者随身小包里也不会有突出的硌触感，安装边界上，雾化器与主机的连接采用通用510螺纹接口，接口处做了1mm深度的沉台设计，保证雾化器安装后不会出现晃动偏斜的问题，同时沉台边缘做了0.5mm的倒角，避免拆装时刮手。建模的时候先从主机段的内部电芯仓开始画，先确定18650规格电芯的占位空间，预留出0.3mm的仓体壁厚与0.2mm的装配间隙，再围绕电芯仓排布控制电路板的安装位，电路板与电芯之间预留0.5mm的绝缘间隙，侧边按键的位置对应电路板上的微动开关点位，按键做1.2mm的伸缩行程，按键与外壳开孔之间预留0.1mm的活动间隙，避免按键卡滞。上部雾化器部分先画储液仓的透明外罩，确定2ml的储液空间，再排布内部的雾化芯安装位、导液槽与气道结构，气道从雾化芯位置直通吸嘴，全程做顺滑的圆弧过渡，避免气道出现直角导致的冷凝液堆积问题，吸嘴部分采用符合人体工学的收窄轮廓，接触唇部的位置做1.5mm的圆角处理。目前这个结构还预留了后续优化的空间，比如后续可以把电芯仓做成可拆换的结构，或者在主机侧面增加电量显示的屏幕安装位，当前版本的结构已经可以满足基础的功能验证需求，各个部件的装配间隙都做了合理预留，拆件逻辑也符合注塑生产的拔模要求，不会出现倒扣无法脱模的问题。
