RC遥控车7.2伏圆柱串联动力电池组

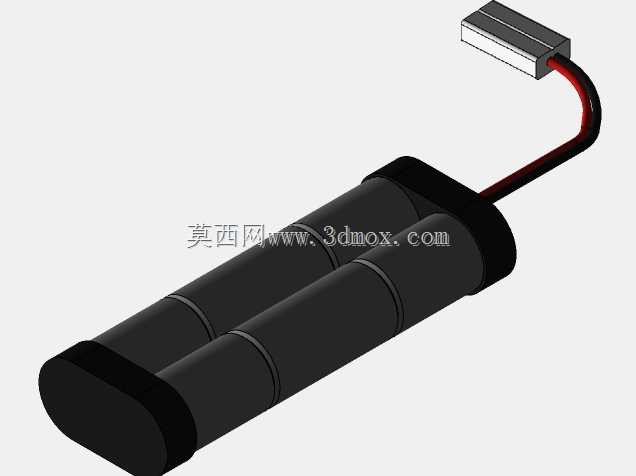

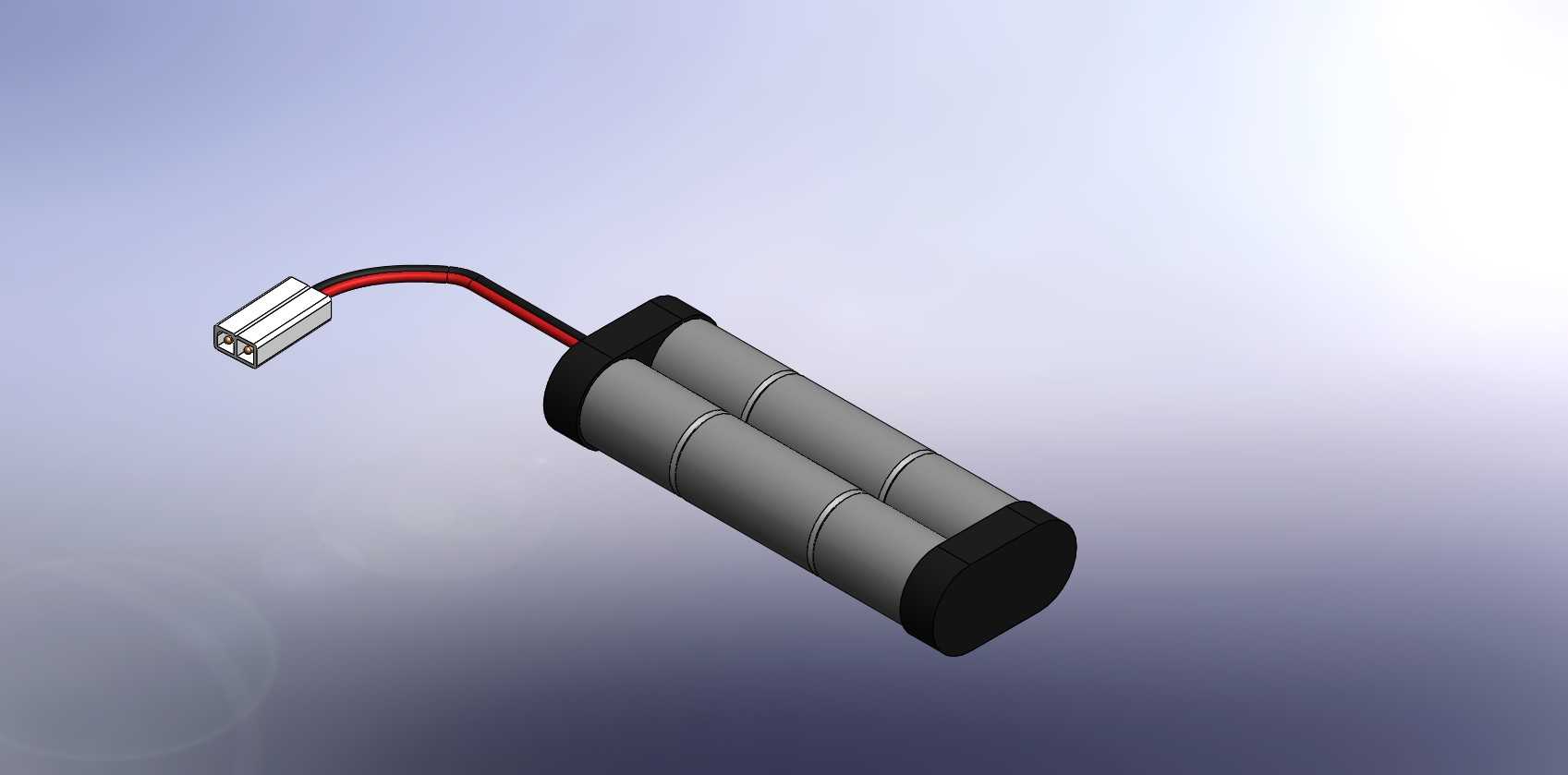

做RC模型动力配套的结构设计时，电池组的布局合理性直接影响整车配重与续航表现，这款7.2伏圆柱电芯串联的电池组，主要适配1:10比例电动遥控越野、平跑车的动力供电需求，也可兼容同电压等级的小型航模、智能机器人动力供电场景。实际装车使用时，这类电池组需要匹配车壳内部的电池仓安装边界，电芯采用并排串联排布的结构，能在有限的仓体空间内最大化利用横向尺寸，避免单排排布导致的长度超差无法入仓问题，端部的绝缘端盖既可以固定电芯相对位置，也能隔绝电芯端部与车壳金属部件的接触，防止行驶过程中震动磨损导致的短路风险。建模阶段先确定单节电芯的基准外形尺寸，按照串联电压要求确定电芯排布数量，先绘制单节电芯的圆柱基体，添加端部正极凸起、负极平面的结构细节，再通过线性阵列完成并排电芯的排布，之后绘制两端的塑料固定端盖，端盖内侧要做与电芯外径匹配的弧形卡槽，保证装配后电芯不会出现径向窜动。引线部分要根据实际走线方向做弯折弧度处理，避免直角弯折导致的内部线芯断裂，末端的接插件要匹配模型常用的标准接口尺寸，建模时要还原接口的插针定位槽、防反插凸台结构，保证装配时能和电调端接口精准对位。设计过程中要预留电芯之间的微小间隙，为电池大电流放电时的热膨胀留出余量，外层的热缩包覆层不用做过厚的实体建模，通过外观纹理表现即可，重点要保证整体外形尺寸与常见RC车型电池仓的安装公差匹配，宽度方向控制在双电芯并排的合理尺寸内，长度方向不超出端盖到接插件根部的总长度，装车时不需要额外打磨改造就能直接放入电池仓，配合魔术贴绑带即可完成固定。这类电池组的放电倍率要匹配RC车模的起步、爬坡大电流需求，结构设计上的抗震动性能是重点，毕竟模型行驶过程中会频繁经过颠簸路面、飞跃落地时的冲击载荷较大，端盖与电芯的配合要做足够的接触面积，引线与电芯连接的焊点位置要做绝缘包覆的结构预留，避免震动导致焊点脱焊。
