可拆分多色拼装曲线齿轮球铰结构

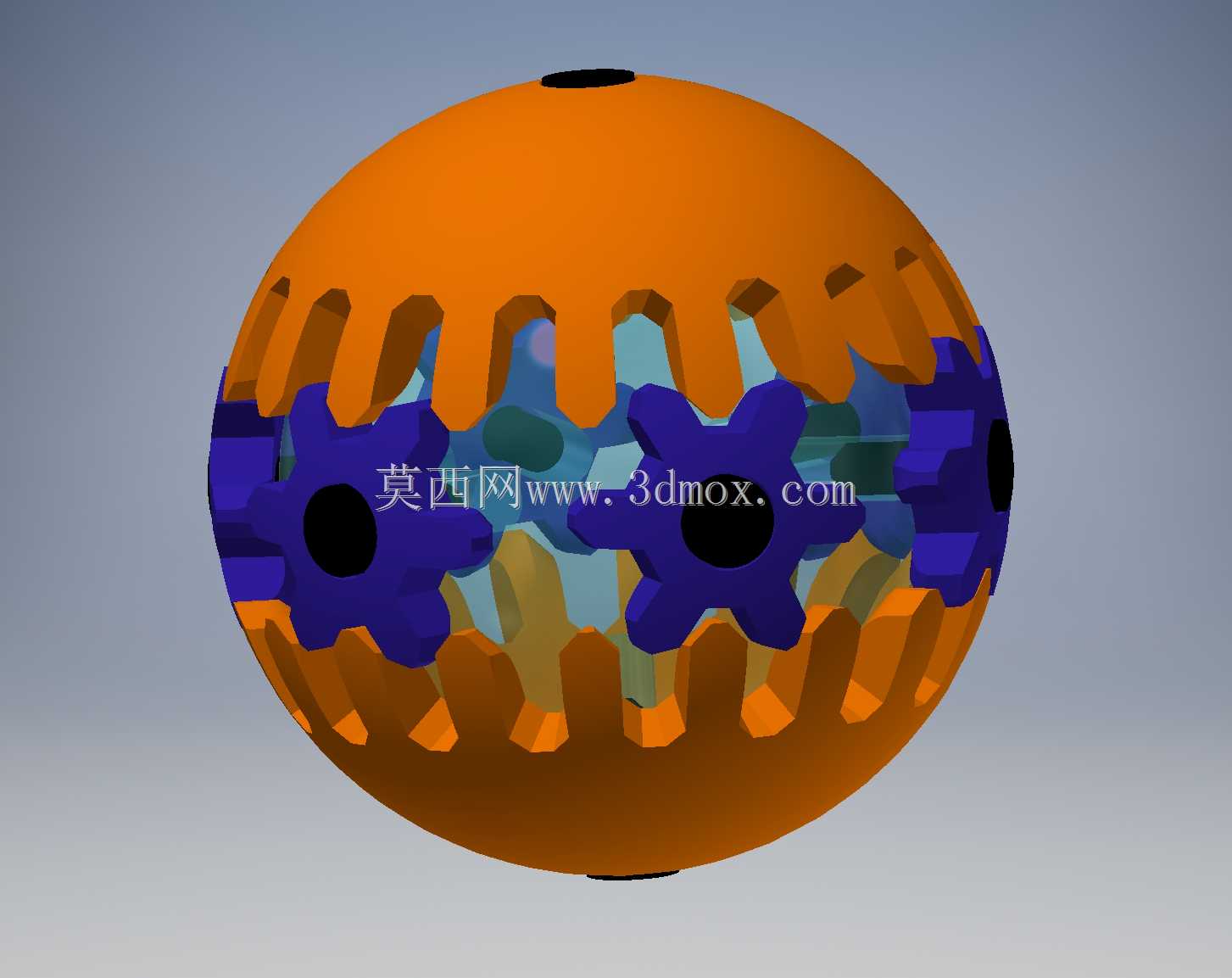

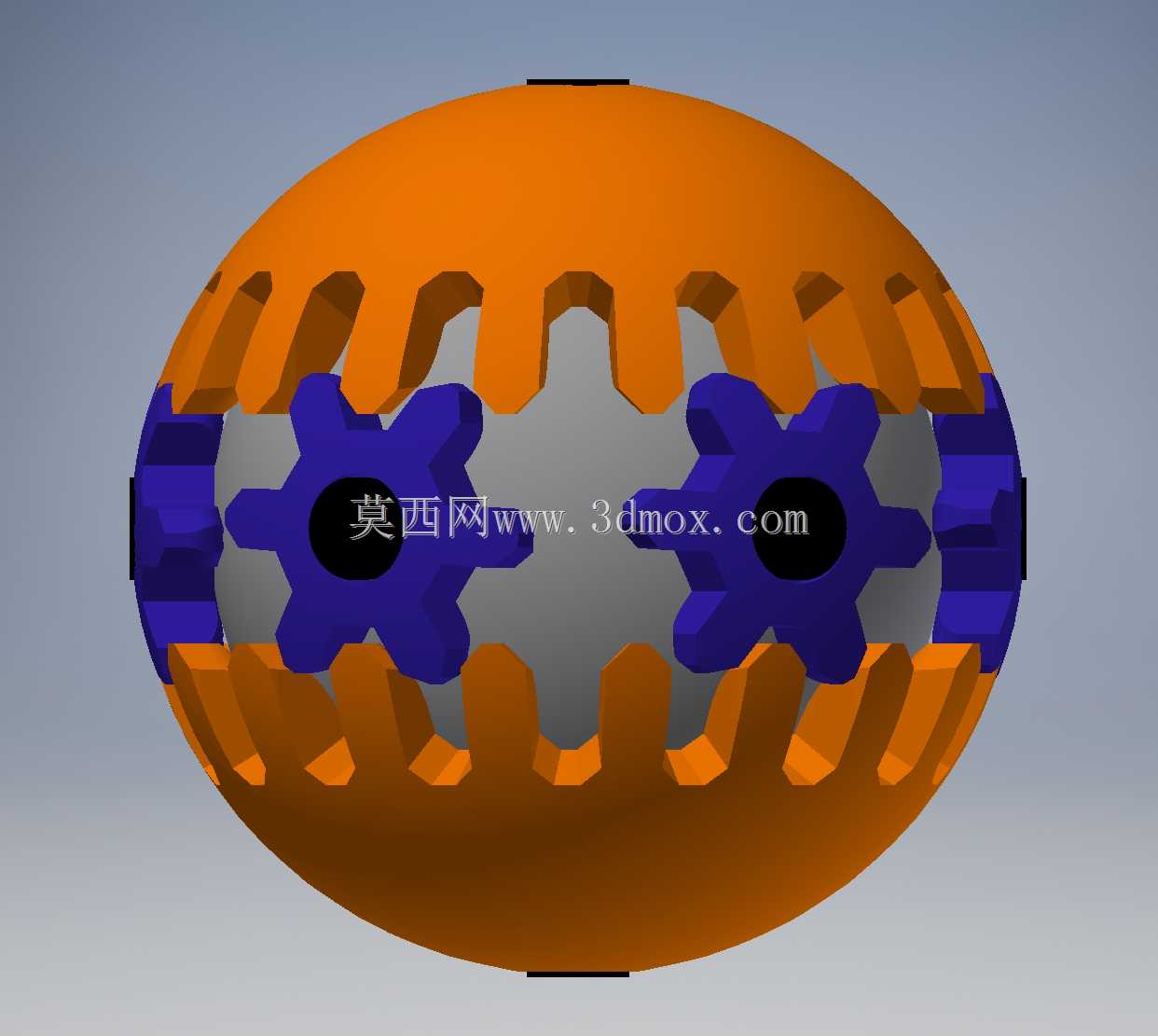

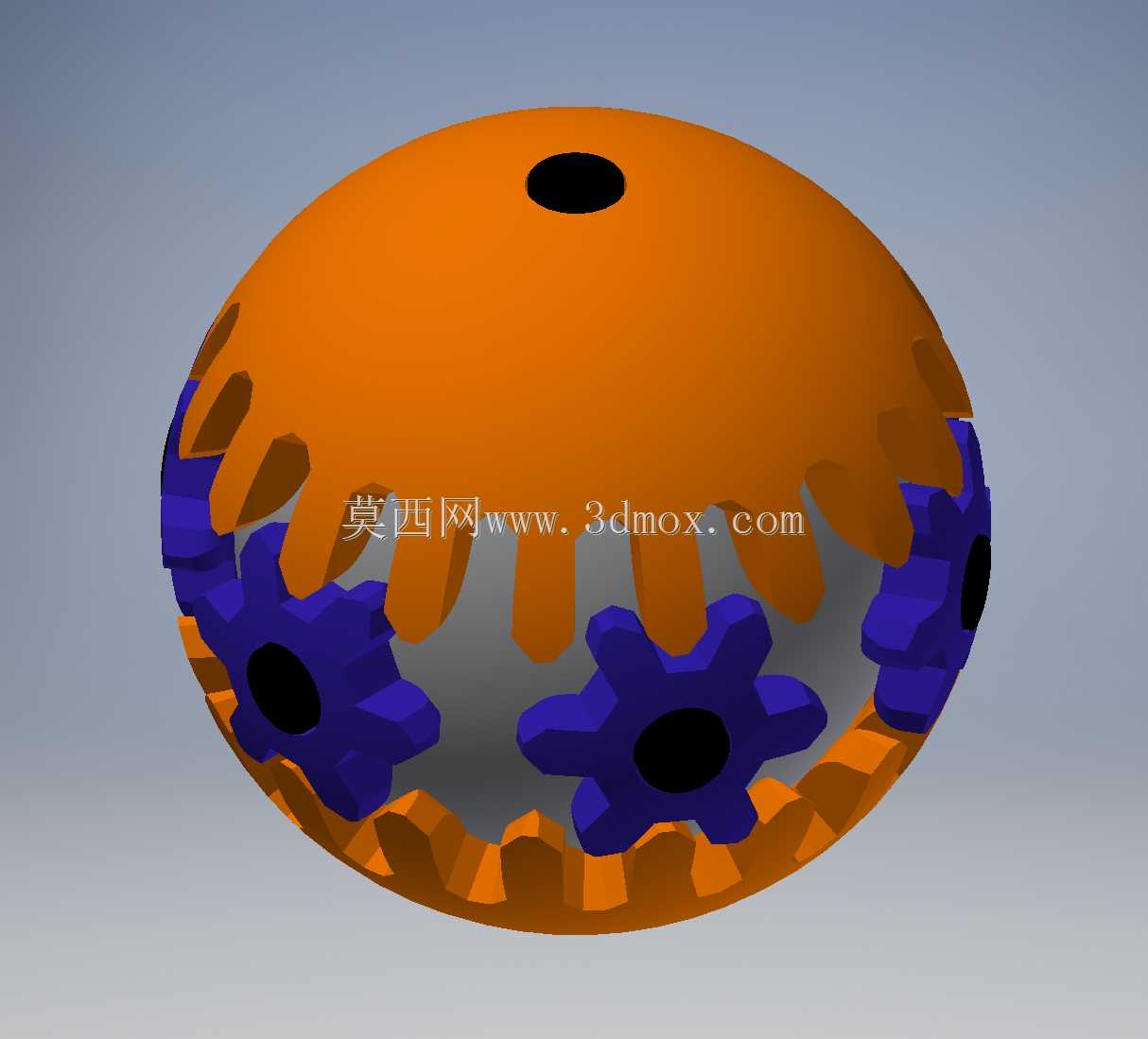

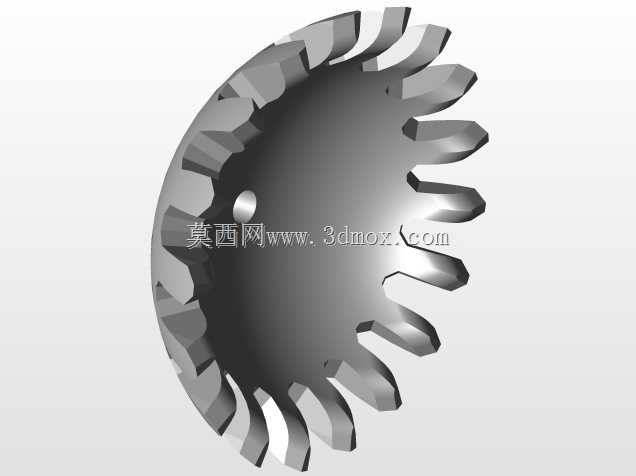

做机械传动演示教具开发的时候，最先要解决的就是空间变向传动的直观展示问题，传统的万向节、锥齿轮组只能展示固定角度的传动关系，没法让学习者直观理解多自由度下的齿轮啮合逻辑，这款曲线齿轮球铰的设计，刚好填补了小型教学演示件里全向齿轮传动展示的空白，日常也可以作为创意指尖把玩的机械结构件，放在桌面做机械美学展示件也很合适。整个结构采用球形外壳内置周向分布曲线齿轮的布局，外球壳拆分成分体式的齿圈段，内部的小齿轮沿着球壳内齿圈做曲线啮合，每个分体部件都预留了0.2mm的装配间隙，刚好适配FDM3D打印的层纹公差，不需要额外做支撑打磨，打印完成后只需要在啮合面涂少量润滑脂就能顺畅转动，外球壳上预留的定位孔既可以作为安装固定位，也能穿入销轴做外接传动的连接点，整体外径控制在80mm的尺寸边界，不管是手持演示还是安装在小型教学台架上都不会占用过多空间。建模的时候最先要确定的是内齿圈的齿形曲线，不能用常规的渐开线直齿，要根据球面的曲率做齿向的修形，先在草绘里画出球的基准截面，用投影曲线把齿形轮廓映射到球面上，再通过圆周阵列做出整圈的内齿结构，内部的小齿轮齿形要和内齿圈做啮合干涉检查，每调整一次齿形参数就要做全局的碰撞检测，避免转动的时候出现卡滞。拆分零件的时候要沿着齿槽的分界位置做分割面，保证每个拆分件都没有倒扣结构，打印的时候不需要添加支撑，不同的拆分件可以选用不同颜色的耗材，打印完成后按照定位卡槽对齐，用少量热熔胶在拼接缝位置点固就能完成组装，组装完成后要手动转动每个小齿轮检查啮合间隙，要是出现转动卡滞的情况，只需要用细砂纸打磨对应齿面的凸起即可。实际使用的时候，转动任意一个外露的小齿轮，就能带动整个球壳内的所有齿轮同步转动，不管怎么调整球铰的偏转角度，齿轮都能保持顺畅啮合，不会出现脱齿的情况，相比普通的球形铰接结构，这款带齿轮传动的球铰还能传递小扭矩的旋转运动，在小型创意机械装置里也能作为变向传动节点使用。
