趣味仿生蜗牛凸轮敲击演示机构

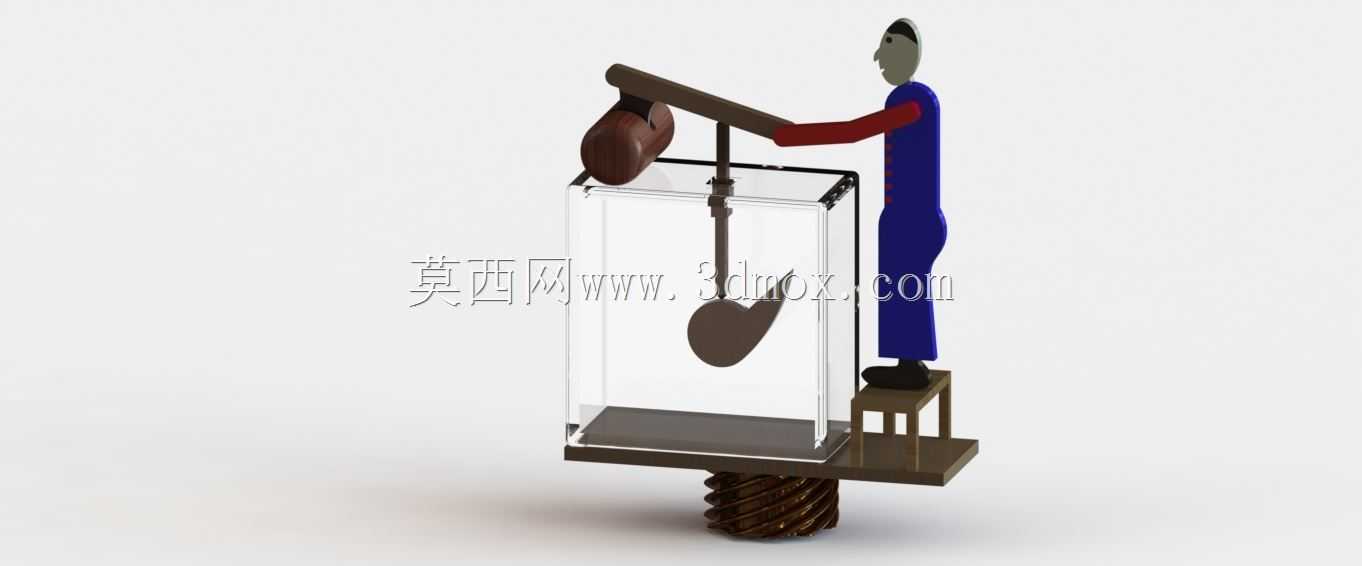

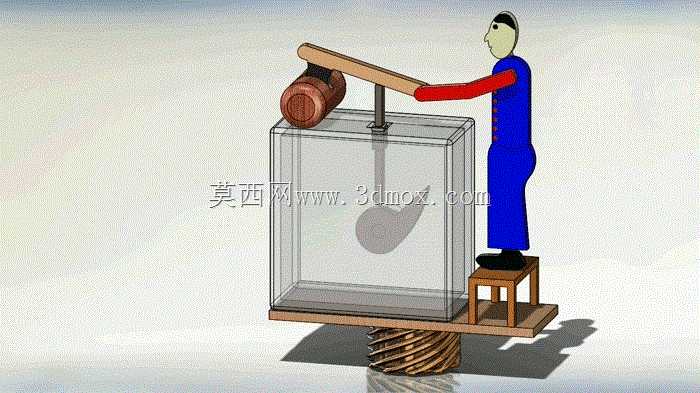

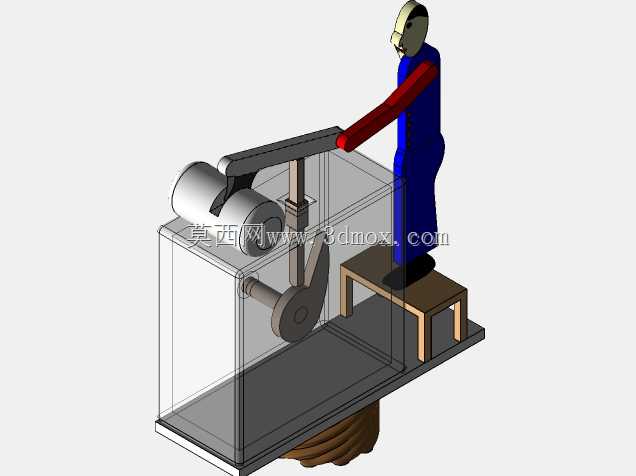

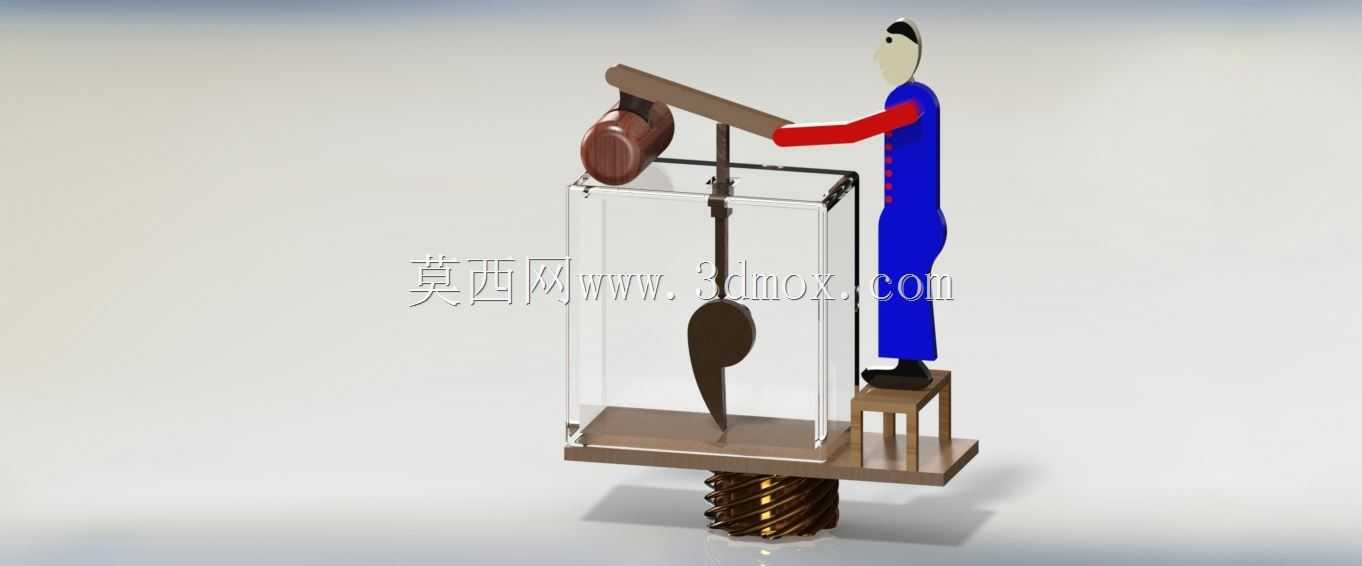

这套凸轮演示机构主打机械原理可视化展示，常出现在高校机械原理课堂教具、科普展馆互动展项中，用来直观呈现空间凸轮的往复传动逻辑，打破传统教具生硬的刻板印象，用拟人化的造型降低机械原理的理解门槛。从功能实现逻辑来看，底部的蜗形凸轮作为主动件，承接输入的旋转动力，通过螺旋型面的升程变化带动上方承载平台做规律的上下往复位移，平台上的立架支撑着铰接的摆杆，摆杆一端搭配模拟敲击锤结构，另一端与立架上的限位导柱配合，当平台随凸轮抬升时，导柱顶起摆杆尾部，前端的模拟锤体下落完成敲击动作，平台下降时摆杆靠自重复位，整套动作循环连贯，能完整展示凸轮升程、回程对应的从动件运动规律。设计阶段先敲定核心传动参数，先确定蜗形凸轮的基圆直径、升程量，匹配平台的往复行程，再核算摆杆的铰接点位置、力臂长度，保证敲击动作的幅度清晰可见，同时控制整体安装边界，整套机构底座占用面积不超过0.04平方米，总高度控制在280毫米以内，不需要额外的大型安装基座，直接放置在桌面即可完成演示，适配课堂讲桌、展馆展柜的摆放空间。建模阶段先绘制蜗形凸轮的螺旋型面，通过扫描特征生成凸轮实体，再依次搭建承载平台、支撑立架、铰接摆杆、模拟人偶与锤体的结构，装配时先给凸轮添加旋转马达，再设置摆杆与导柱、凸轮与平台的接触约束，验证运动过程中不存在干涉卡顿，最后给透明箱体部分添加半透明外观，方便观察者直接看到内部凸轮的运动状态，人偶与小凳的造型只是辅助演示的装饰结构，不参与核心传动，建模时简化非配合面的细节，降低整体装配体的运算负载，保证运动仿真时运行流畅。
