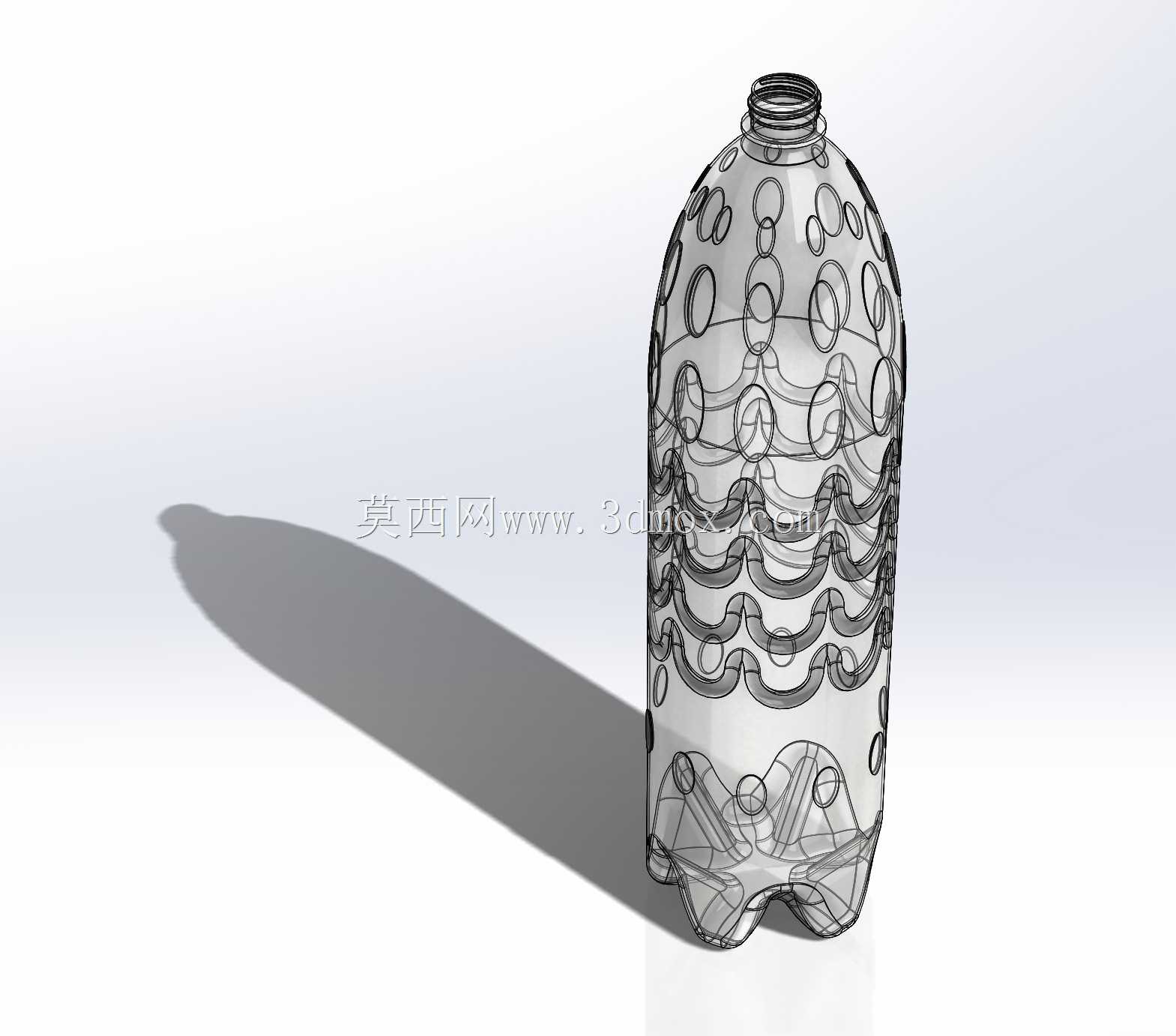

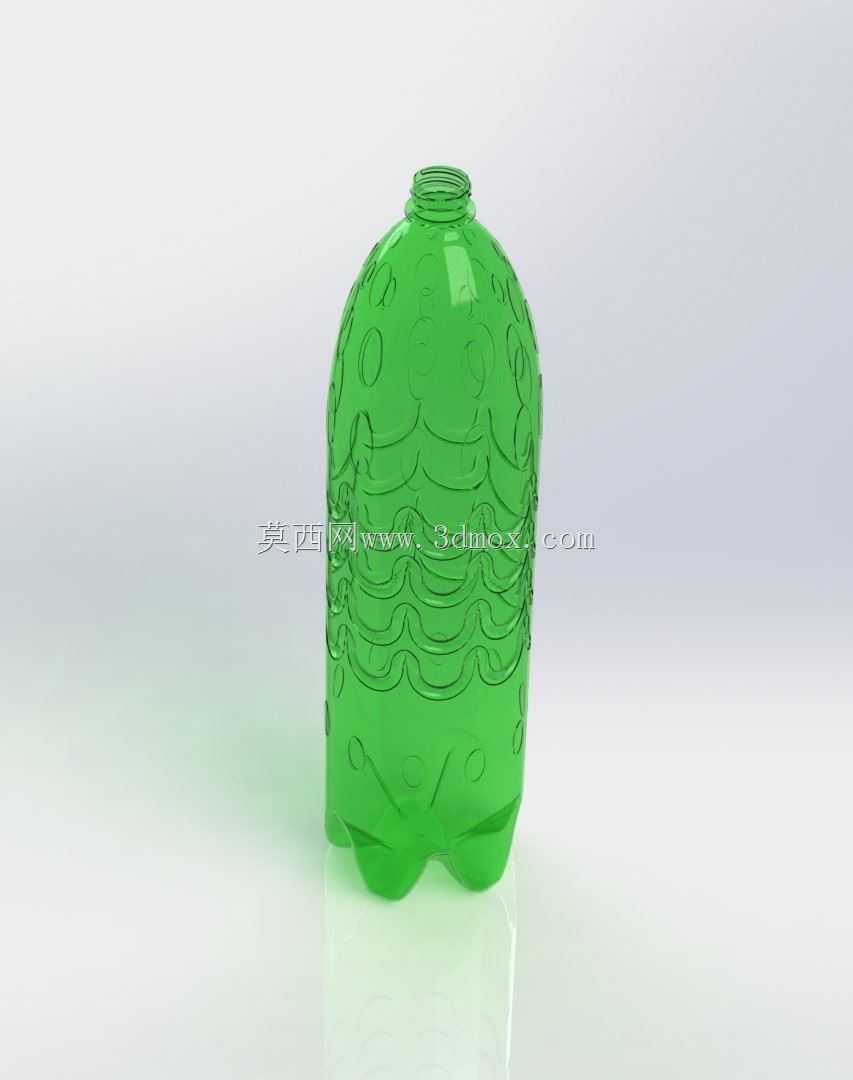

带防滑纹理结构的PET聚酯瓶

日常快消品灌装生产线上，这类带凹凸纹理的PET聚酯瓶是饮品包装的核心载体，从碳酸饮料、瓶装饮用水到功能性饮品的灌装环节，瓶体结构直接适配高速灌装机的卡瓶工位、旋盖头定位精度，以及后续贴标、码垛工序的夹持稳定性。做这款瓶体建模时，最先要确认的是瓶口螺纹的通用标准尺寸，毕竟要适配市面主流的28mm口径防盗瓶盖，螺纹的牙距、牙高、起始角度都要和瓶盖旋合行程匹配，避免出现封盖漏液或者旋盖过紧拧不开的问题，同时瓶口的支撑环尺寸要卡准灌装机进瓶星轮的卡槽宽度，保证高速输送时不会卡瓶、倒瓶。瓶身的凹凸纹理不是单纯做外观装饰，一方面是增加手持时的摩擦力，尤其是冷藏后瓶身结露的场景下，凹凸结构能增大接触摩擦系数，避免湿滑脱手；另一方面这些环形、椭圆形的凹陷结构相当于在薄壁瓶身上做了环形加强筋，能提升瓶体的轴向承压能力，不管是堆码时的纵向载荷，还是碳酸饮品内部的充气压强，都能通过这些凹凸结构分散应力，避免瓶身鼓胀变形。建模时先绘制瓶体的中心旋转轮廓，用旋转凸台做出基础瓶胚形态，再单独绘制瓶身的凹凸纹理草图，这里要注意凹陷深度不能超过瓶壁拉伸的极限，不然吹瓶时会出现局部壁厚过薄容易破损的问题，底部的花瓣形支撑结构要单独做曲面放样，五个支撑脚的平面度要控制在合理范围内，保证灌装后放置平稳不会倾斜，同时底部的凹陷弧度要适配吹瓶模的底部冷却结构，避免成型时积料。瓶身的纹理排布要做圆周阵列，阵列时要注意相邻纹理的间距，不能出现曲面褶皱，做完实体后还要做壁厚抽壳，整体壁厚要均匀，瓶口部分要做局部加厚，保证封盖时的结构强度。建模过程中要反复检查曲面的连续性，避免出现尖锐棱角，不然吹瓶成型时会出现应力集中点，受挤压时容易开裂，同时要预留贴标区域的平面度，保证不干胶标签贴附后不会起翘。
