日常做传动机构设计时,这类多节铰接链环的使用场景非常广,从输送线的柔性牵引构件,到工装夹具的联动锁紧结构,再到小型机械设备的行程补偿连接部位,都能见到这类结构的变体。实际选型使用时,首先要明确安装边界:两端销轴的伸出长度要匹配安装座的孔位深度,避免销轴窜动脱落,相邻链节铰接处的转动间隙要控制在合理范围,既不能过紧导致卡滞,也不能过松造成传动回程误差过大。

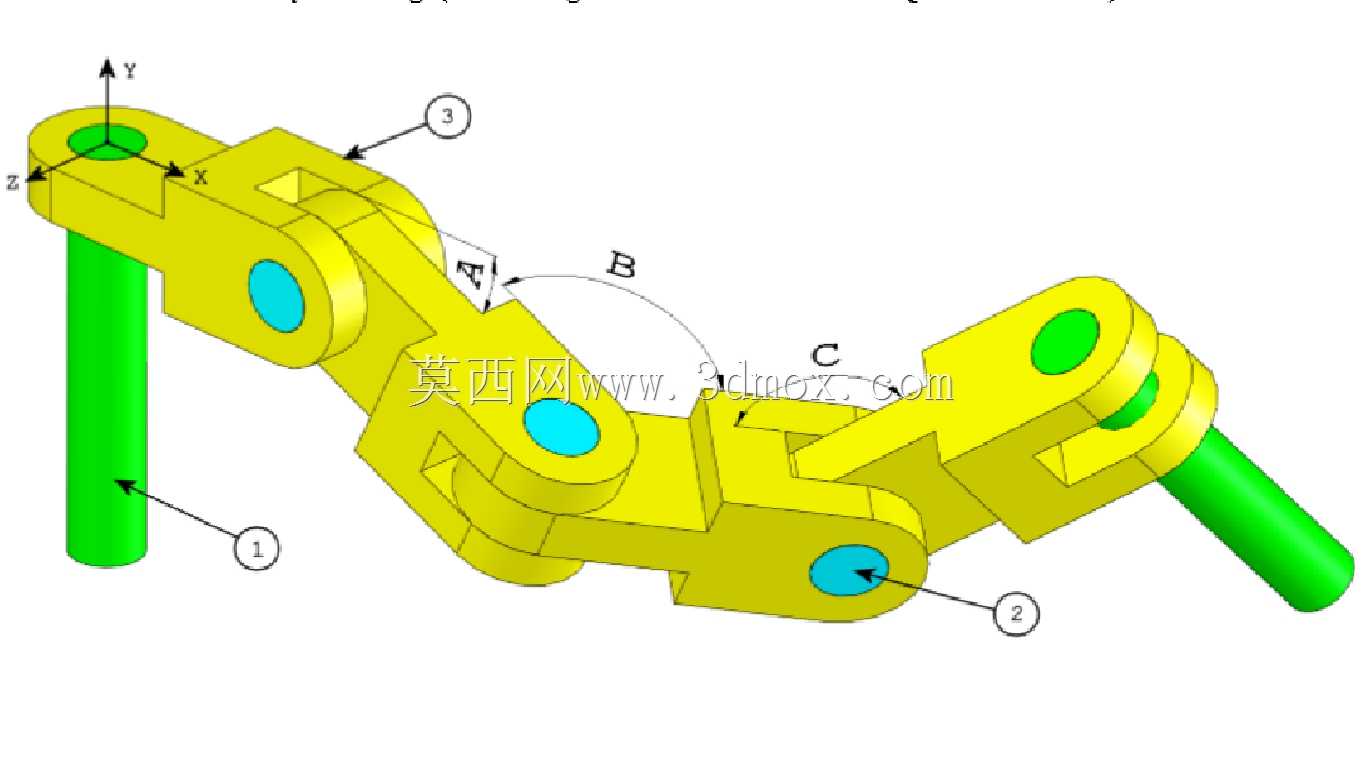

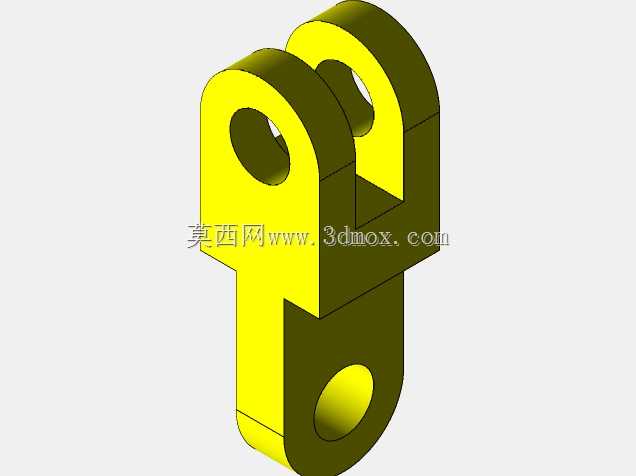

建模时先梳理运动逻辑:整个链环由三个独立链节通过两个铰接销轴串联,两端预留与外部构件连接的固定销轴位,每个链节的铰接孔同轴度是建模核心,一旦同轴度偏差超过0.02mm,实际装配后就会出现转动卡涩的问题。画图第一步先绘制单个链节的基体草图,以铰接孔中心为定位基准,拉伸生成主体结构后,对铰接部位做圆角过渡,避免应力集中在棱角位置,后续阵列修改其余链节时,要注意相邻链节的转动角度限位,图中标注的B、C角度就是链节的极限摆角范围,设计时要根据实际所需的弯折行程调整这两个角度值,防止运动过程中链节之间发生硬碰撞。

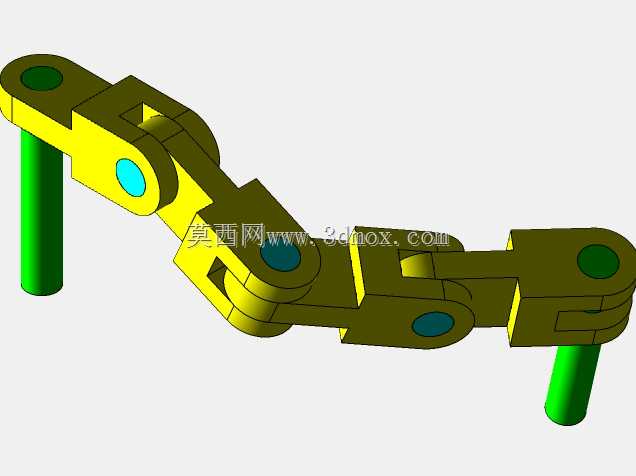

从功能特性来看,这类链环相比一体式刚性连杆,能实现非直线方向的力与运动传递,在有角度偏移的安装场景下,可以自动补偿安装位的同轴度误差,降低对安装精度的苛刻要求。两端的绿色销轴是与外部构件连接的固定端,装配时要在销轴与孔的配合面添加润滑槽,长期往复摆动工况下可以减少铰接面的磨损,延长构件使用寿命。建模过程中要提前预留销轴的装配间隙,配合公差选基孔制间隙配合,保证装配后销轴能顺利压入,同时不会出现径向晃动。
做结构校验时,要重点检查链节铰接处的壁厚,受力较大的牵引场景下,铰接孔周边的壁厚不能小于销轴直径的1.2倍,否则受拉时容易出现孔位开裂的问题。整个结构没有复杂的曲面特征,建模时优先用拉伸、切除、圆角这些基础特征完成,减少冗余特征对后续工程图导出、装配仿真的影响,做完零件建模后再进入装配环境,添加同轴、重合配合,验证不同摆角下链节之间是否存在干涉,确保整个运动行程内构件都能顺畅转动,没有运动死点。
