自制Bobber风格复古摩托车结构设计

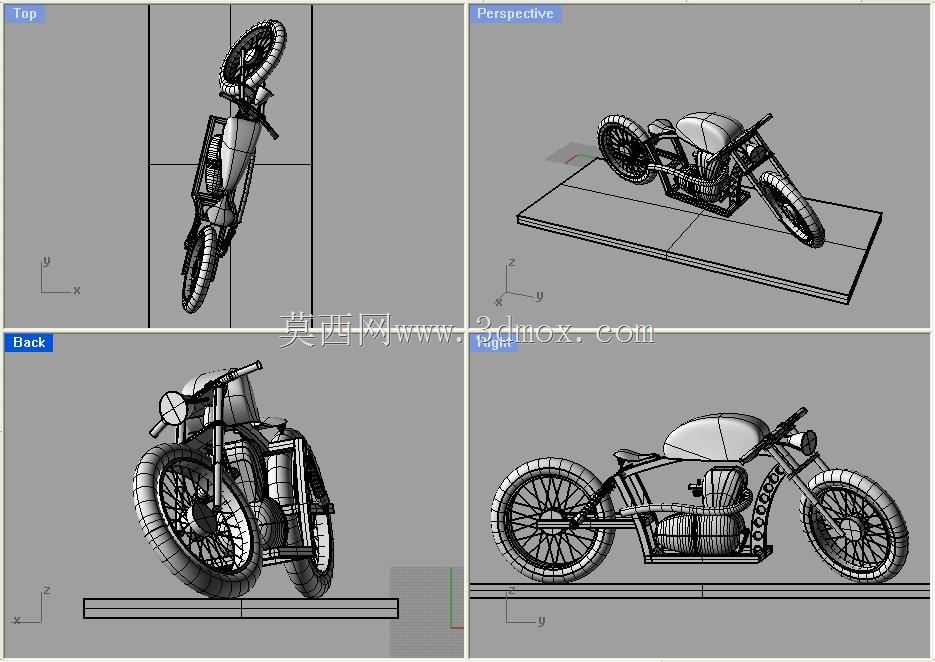

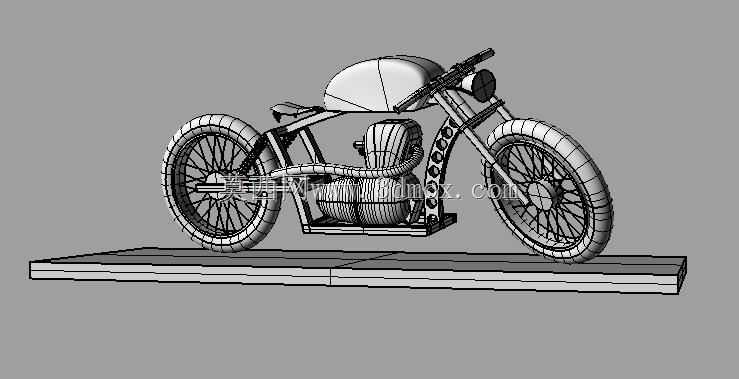

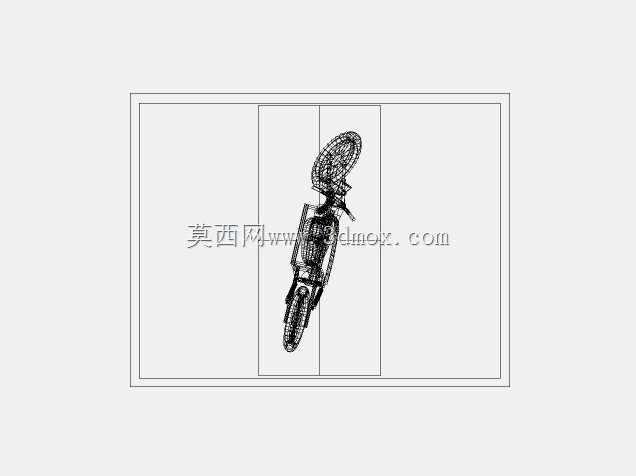

这款Bobber风格机车的三维建模工作，首先从核心动力单元的边界约束开始梳理，150cc排量的gilera电机作为整套结构的动力核心，建模初期需要先锁定其安装孔位、输出轴轴心高度、散热壳体的外轮廓尺寸，避免后续车架搭建完成后出现动力单元干涉、传动匹配错位的问题。车架部分完全采用剩余金属管拼接的设计思路，建模时先绘制空间线框确定整车的轴距、坐高、前后轮安装点的相对位置，前叉倾角按照Bobber车型的常规骑行姿态设定，保证转向过程中车把与油箱、车架立管之间不会出现运动干涉，每一段金属管材的弯折半径、对接切口角度都在三维软件中做精准匹配，模拟真实管材切割、焊接的装配逻辑，不需要额外做冗余的装饰性覆盖件，完全保留金属管材裸露的硬核机械质感。前后轮采用辐条轮结构，建模时先确定轮圈直径、辐条排布角度、轮毂与车轴的配合公差，轮胎的胎纹、胎壁厚度按照常规复古机车轮胎的参数设定，保证轮组转动时与前叉、后平叉之间留有足够的安全间隙，不会出现摩擦剐蹭。车把部分采用极简的直把设计，油门握把、控制开关的安装位按照通用机车配件的尺寸预留，前大灯采用单圆灯结构，直接固定在前叉上联板位置，没有多余的灯架装饰，贴合Bobber车型极简的设计风格。座椅采用薄款单座设计，安装位置直接固定在后车架的管材上，坐面高度匹配整车骑行姿态，保证骑行时腿部有舒适的弯折角度。建模过程中，先用Rhino搭建整体的曲面线框，确定各部件的空间位置关系，再逐步细化每个零件的实体结构，对于车架上的镂空减重孔、管材对接的焊缝细节，在AutoCAD中导出对应的二维加工图纸，标注清楚每个孔位的坐标、管材的切割长度与角度，方便后续实际加工时直接参照图纸下料。渲染阶段通过Rendering模块调整金属管材的哑光金属质感、轮胎的橡胶质感、电机壳体的散热鳍片细节，还原真实手工机车的材质表现。这类自制Bobber机车主要面向复古机车爱好者的个性化定制场景，不需要适配量产车型的通用模具，完全可以根据手头现有材料的规格调整管材长度、安装位置，建模过程中预留的安装边界也方便后续更换不同规格的轮组、车把、座椅配件，满足个性化改装的需求。建模时需要反复校验各运动部件的行程范围，比如前轮转向的最大角度、后减震的压缩行程、链条传动的张紧度调节范围，避免实际装配后出现部件碰撞、传动失效的问题，整套模型的结构逻辑完全参照真实机车的装配关系搭建，每个零件都可以单独导出用于加工生产。
