玩具自卸卡车外部车身结构设计

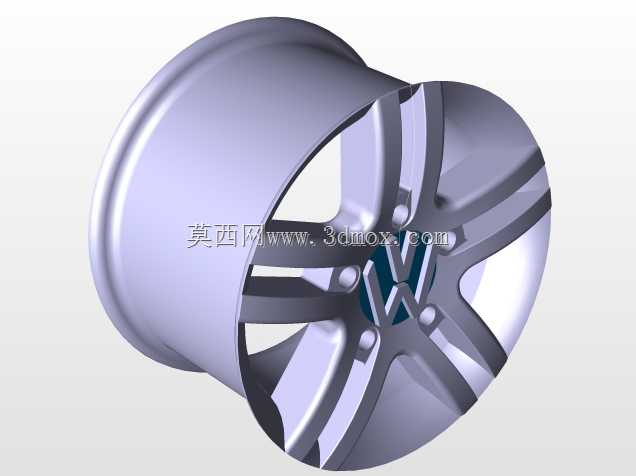

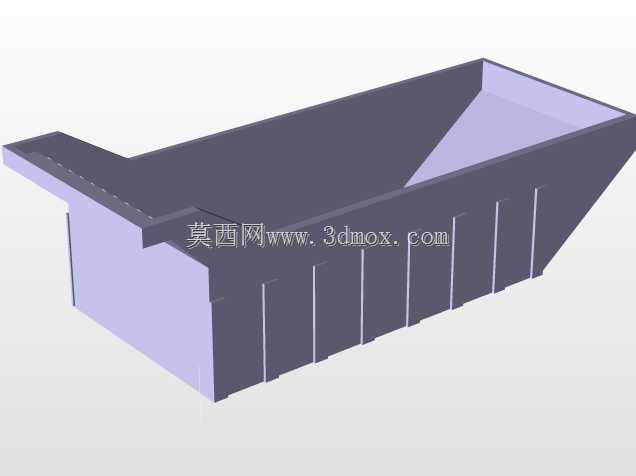

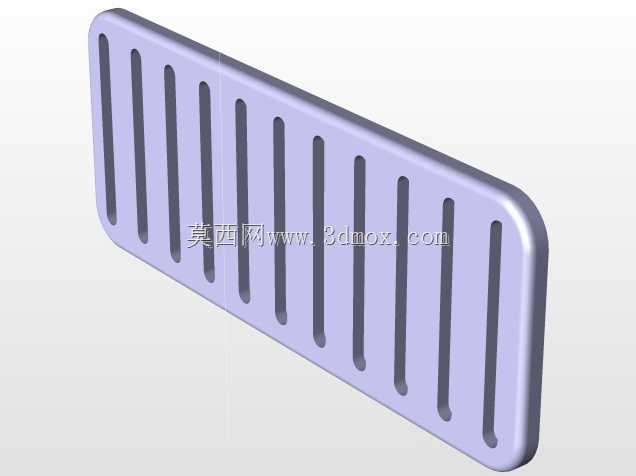

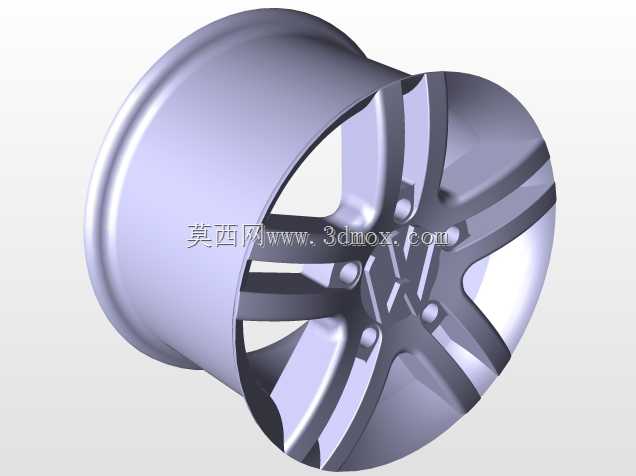

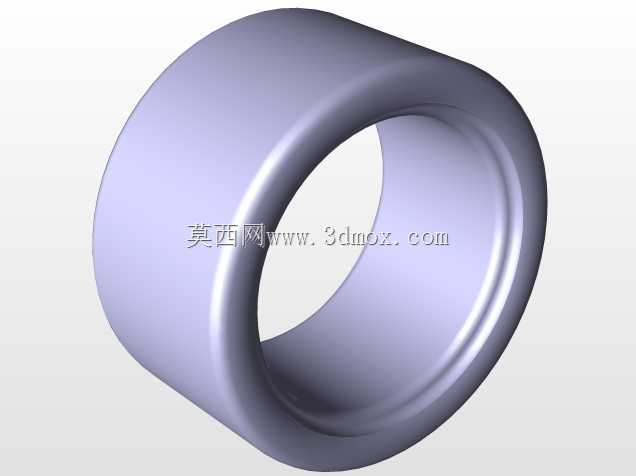

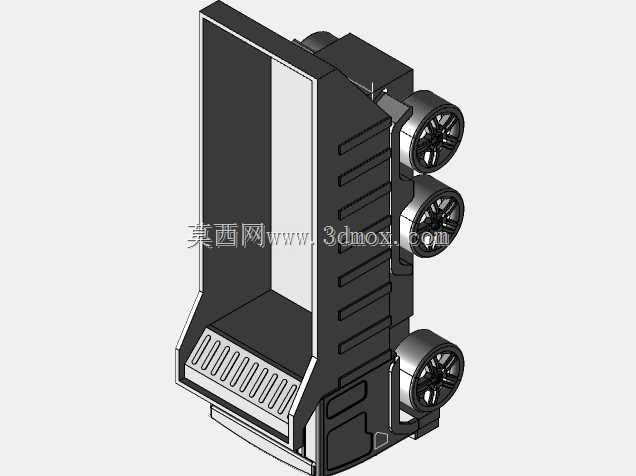

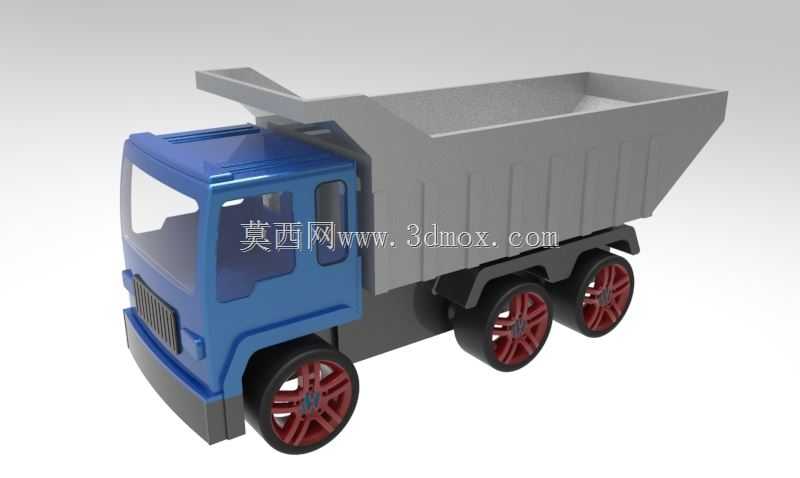

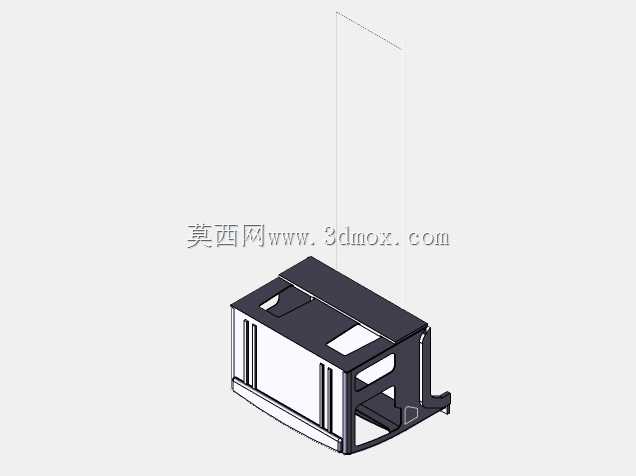

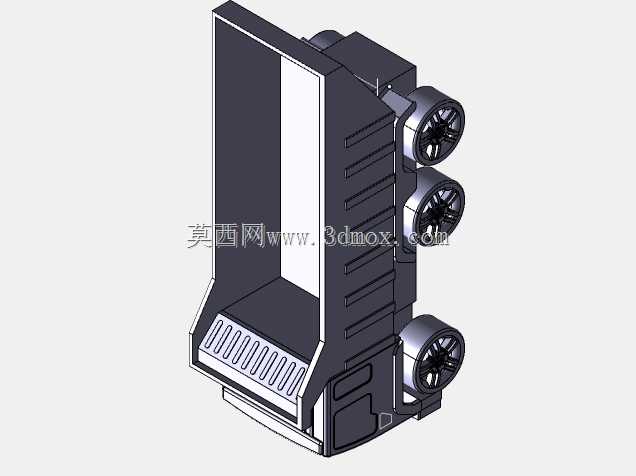

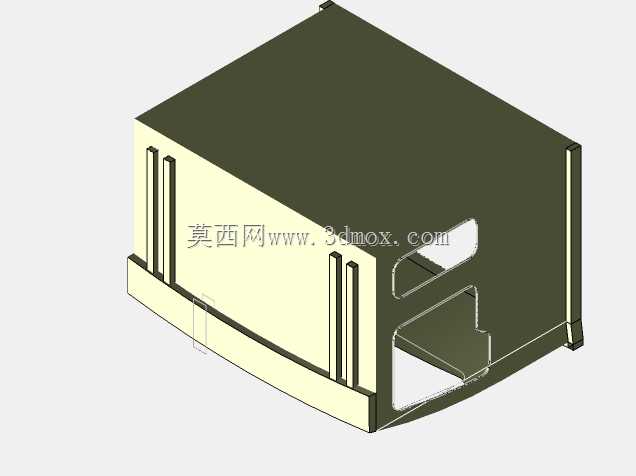

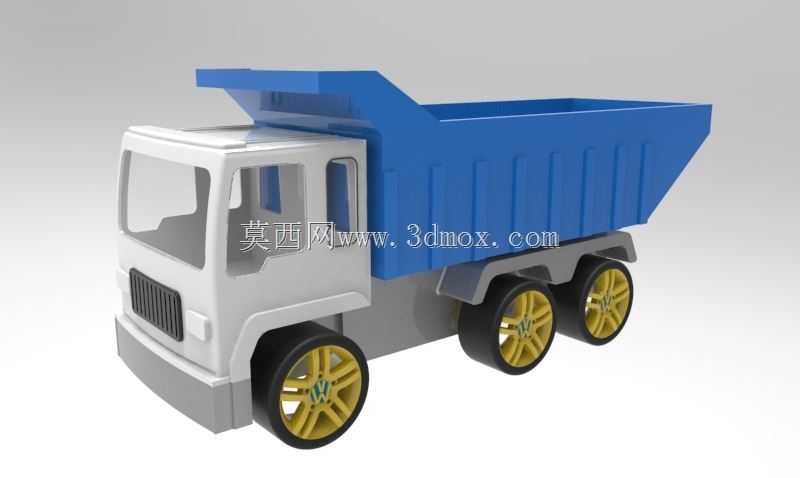

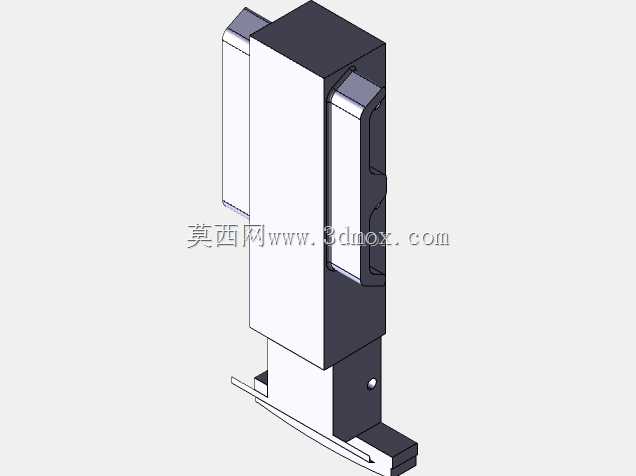

这款玩具自卸卡车的外部车身设计，核心服务于儿童玩具的仿真体验与结构安全需求，日常应用场景覆盖学龄前儿童益智玩耍、玩具展陈道具、幼儿园教具等多个方向，实际用途是通过还原工程自卸车的外形特征，让低龄群体在把玩过程中建立对工程车辆的基础认知，同时车身无尖锐棱角的结构设计也能规避玩耍过程中的磕碰风险。从功能特性来看，该设计仅覆盖外部车身结构，未包含内部传动、动力模块，重点还原了民用自卸卡车的驾驶室轮廓、倾斜式货厢、多轴车轮布局的核心视觉特征，货厢部分做了等比例的加强筋凸起造型，既还原了真实自卸车货厢的结构细节，也能提升塑料注塑成型后零件的结构强度，避免儿童把玩过程中出现挤压变形。设计思路上优先考虑注塑生产的脱模便利性，所有外表面的拔模斜度控制在1.5度到2度之间，驾驶室的车窗位置做了内凹式的一体化造型，不需要额外装配透明车窗零件，减少生产环节的装配工序，车轮部分的轮毂造型参考了民用乘用车的多辐条设计，和黑色轮胎做了分色处理，提升整体视觉辨识度。外形尺寸方面按照1:32的常见玩具车比例设定，整体长度控制在180mm左右，宽度控制在75mm，高度控制在90mm，安装边界上预留了车轮轴的装配孔位，孔位同轴度公差控制在0.1mm以内，确保后续装配通用玩具车轴时转动顺畅，货厢和驾驶室的拼接位置预留了0.2mm的装配间隙，避免注塑件缩水导致的装配干涉。建模过程中首先在CATIA软件中绘制整车的布局草图，确定驾驶室、货厢、车轮的相对位置关系，第一步先搭建驾驶室的基础曲面，通过多截面曲面命令生成驾驶室的外轮廓，对前脸的进气格栅位置做凹槽特征处理，还原真实卡车的前脸细节；第二步搭建货厢的实体结构，通过凸台命令生成货厢基础形态后，对侧边的加强筋做阵列特征处理，货厢尾部的倾斜卸料角度设定为30度，和真实自卸车的卸料角度保持一致；第三步处理车轮部分的结构，先绘制单个轮毂的旋转截面，通过旋转命令生成轮毂基础实体后，对辐条部分做圆周阵列，轮胎部分单独绘制旋转截面生成环形实体，和轮毂做同轴装配约束；最后对所有外表面做倒圆角处理，所有外露棱边的圆角半径不小于1mm，确保把玩时的触感顺滑，完成整体结构后对各个零件做干涉检查，确认所有装配位置的间隙符合生产要求。
