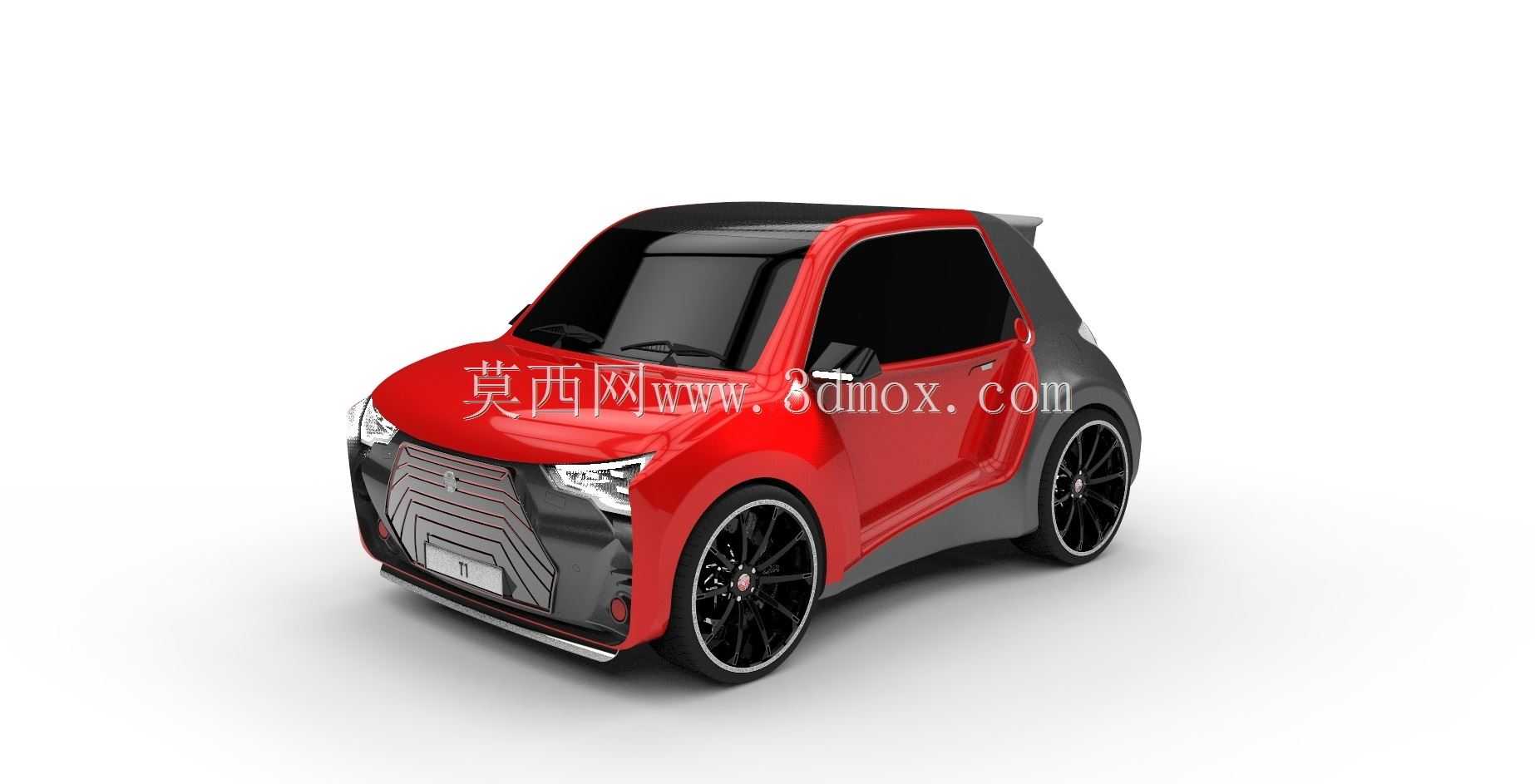

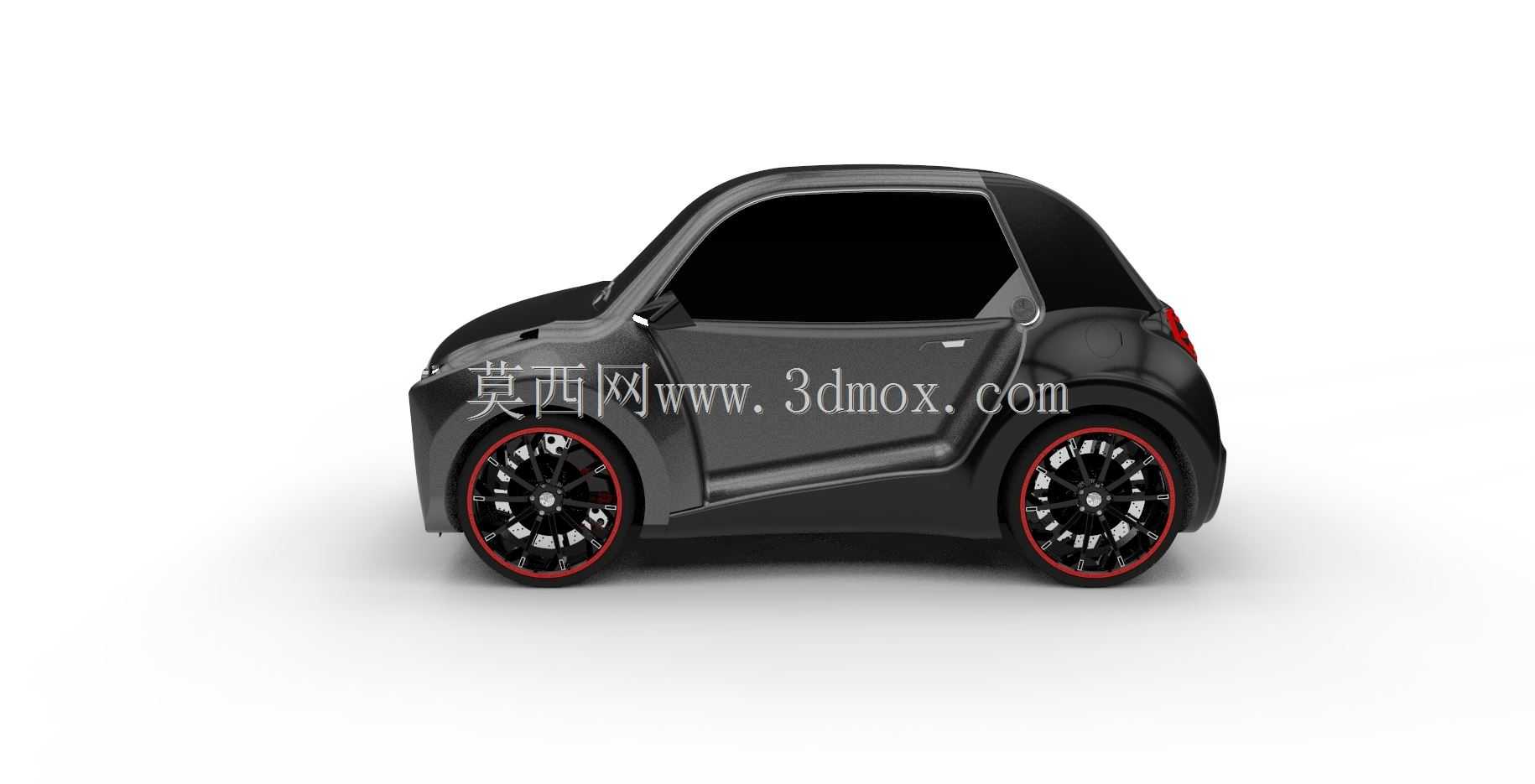

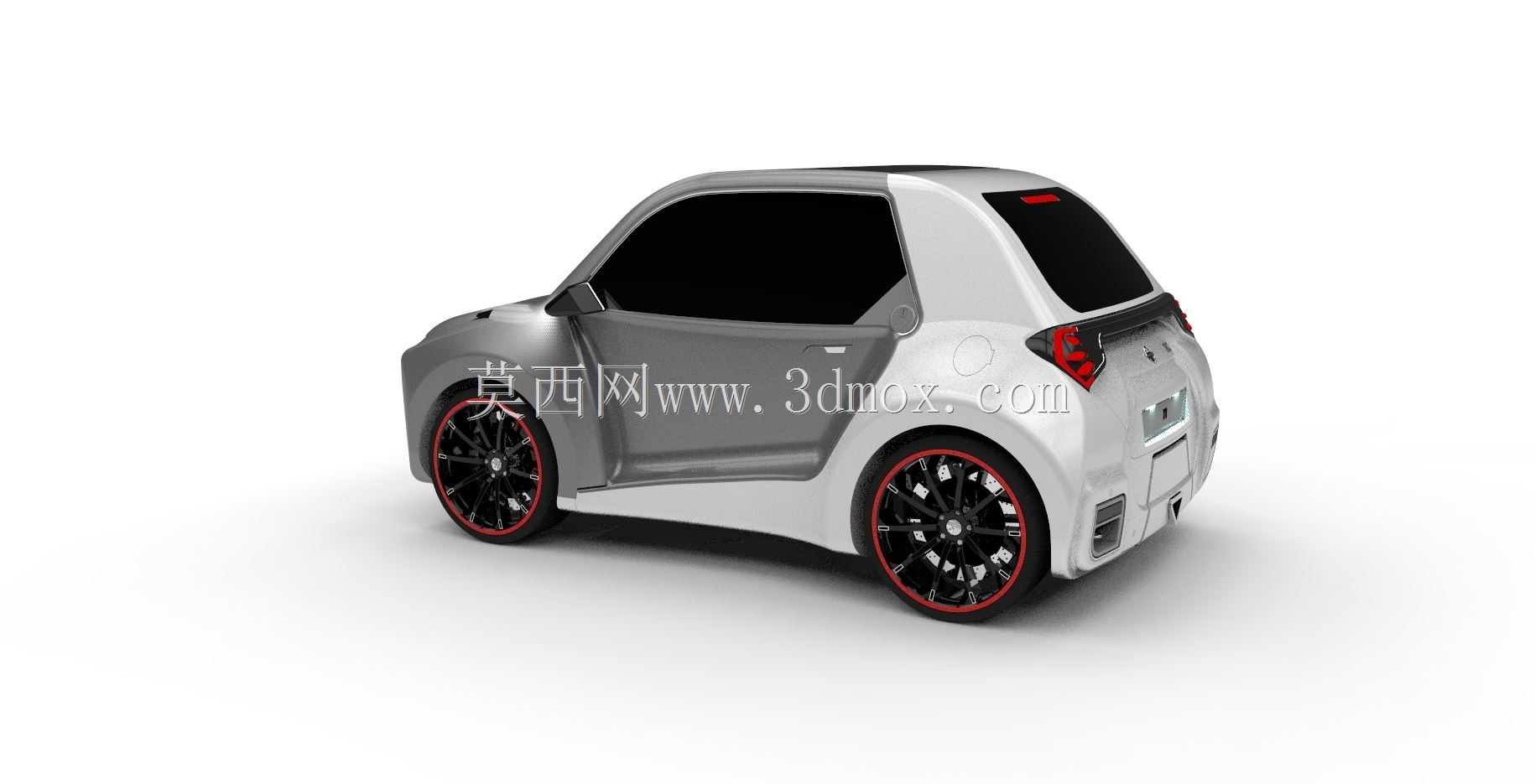

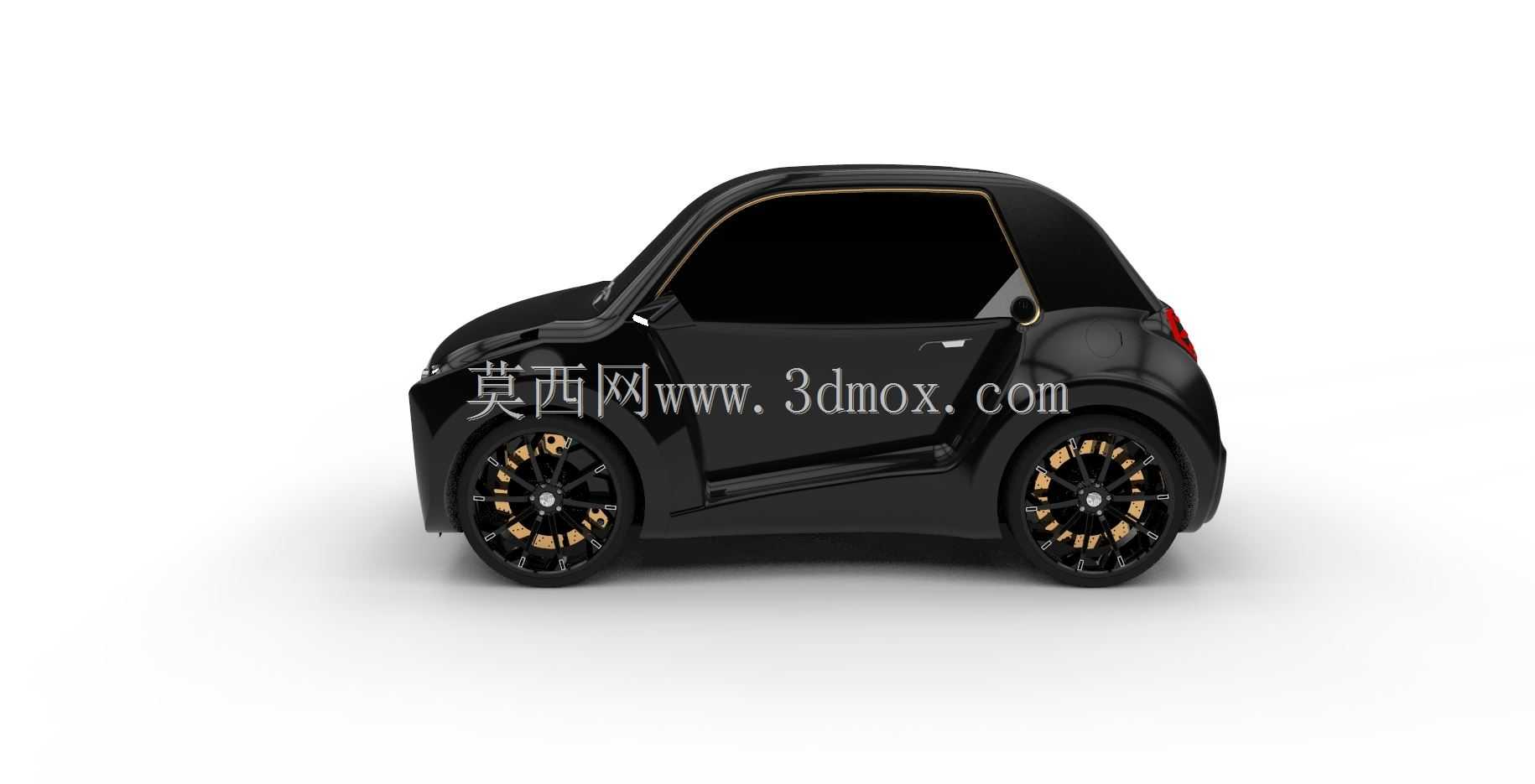

微型双门智能代步小车外观结构设计

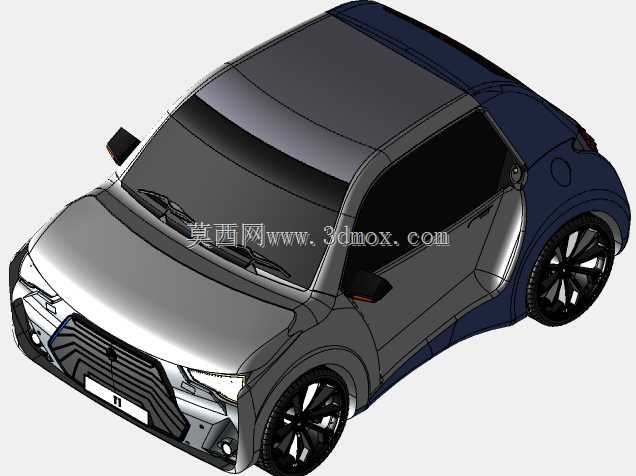

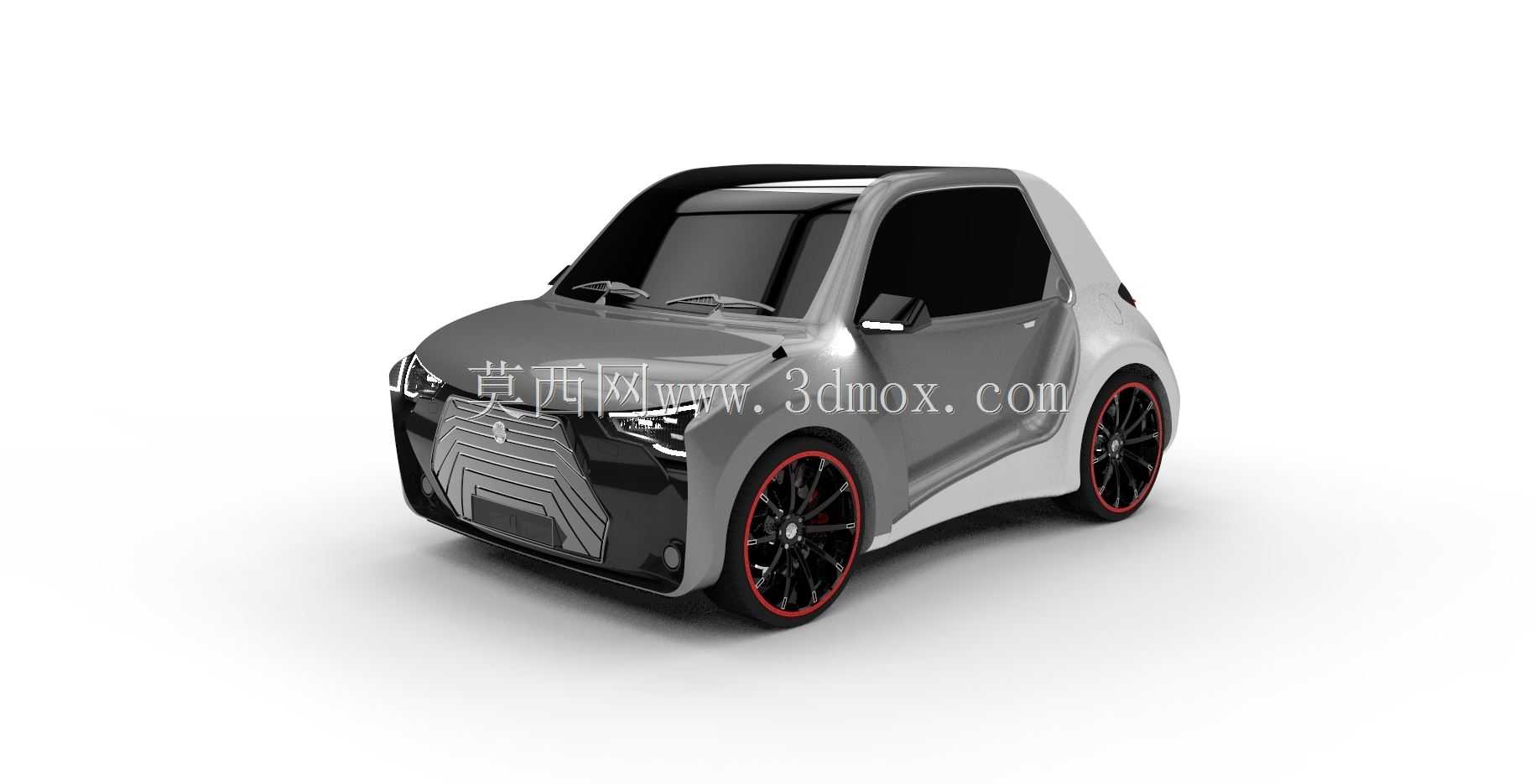

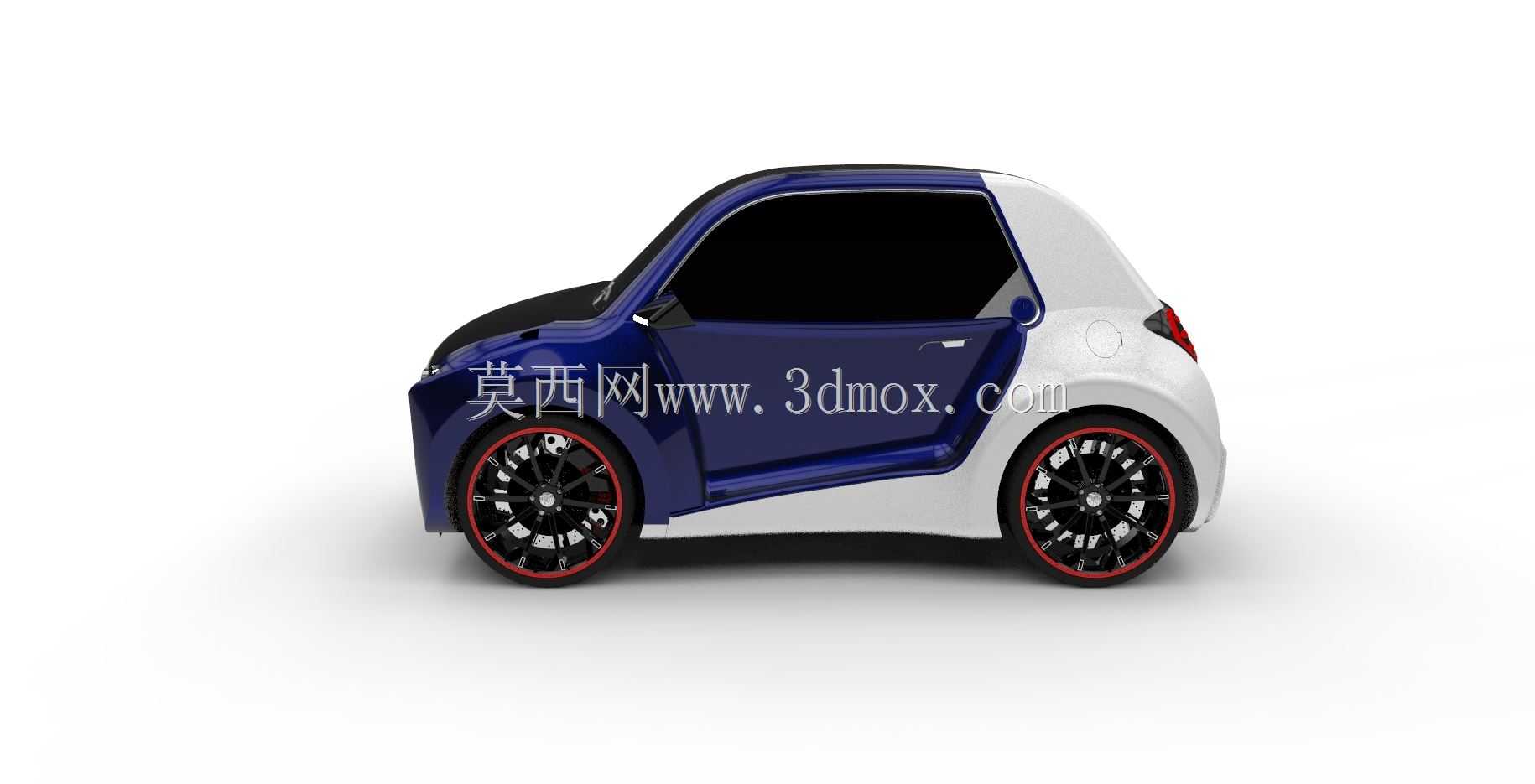

做这款微型代步小车的三维结构时，最先要锚定的是城市短途通勤的核心使用场景，这类车型主要面向狭窄街巷通行、老旧小区紧凑车位停靠的需求，所以在尺寸边界上严格控制整车长度在2.7米以内，宽度控制在1.5米区间，转弯半径压缩到4米以内，保证在双向两车道的老城区道路可以一把完成掉头，常规微型车位停靠时前后预留余量不超过30厘米，适配绝大多数城市核心区的停车空间条件。建模初期先从人机工程边界倒推布局，双门两座的座舱布局要保证180cm身高的驾乘人员入座后，头部预留一拳以上的空间，腿部与仪表台的间隙不小于10厘米，避免坐姿局促。车身分件设计时，将前保险杠、侧围装饰板、车顶覆盖件做独立分块，既方便后期注塑开模时的脱模角度控制，也能降低后期售后维修的换件成本，外露的覆盖件圆角全部控制在R3以上，既满足行人碰撞保护的法规要求，也能避免冲压成型时出现应力开裂的问题。画图过程中先绘制整车的中心线基准，确定前后轮距、轴距的硬点参数，再依次搭建前悬、后悬的安装硬点，轮心位置确定后再向外推导轮拱的包覆曲面，轮毂采用多辐式造型时要注意辐条的拔模角度，保证后期铸造或锻造加工时的工艺可行性。前脸的封闭格栅设计对应纯电车型的散热需求，仅在下部预留动力电池散热的进风通道，既降低整车风阻系数，也能减少高速行驶时的风噪传递。侧围的双色分色边界要沿着车身特征线布置，避免后期贴膜或喷漆时出现对位偏差，车门的铰链安装面预留3毫米的调节余量，方便总装时调整车门与侧围的段差间隙。外后视镜的安装位置要兼顾A柱遮挡盲区，保证驾驶员侧的视野覆盖车辆侧后方3米范围内的非机动车道区域，后视镜外壳的曲面做导风处理，减少高速行驶时的后视镜风振。整车的曲面构建完成后，要逐一检查相邻曲面的G2连续性，避免后期渲染或数控加工时出现曲面棱线突兀的问题，轮眉与轮胎的间隙控制在15毫米，既保证悬架跳动时的运动空间，也避免间隙过大影响视觉协调性。这类微型代步车的结构设计还要兼顾低速碰撞的维修经济性，前保险杠内部预留吸能盒安装位，低速碰撞时吸能盒先溃缩吸能，避免损伤前纵梁主体结构，降低小事故的维修成本。
