斯柯达改装轿车带拖挂外观结构设计

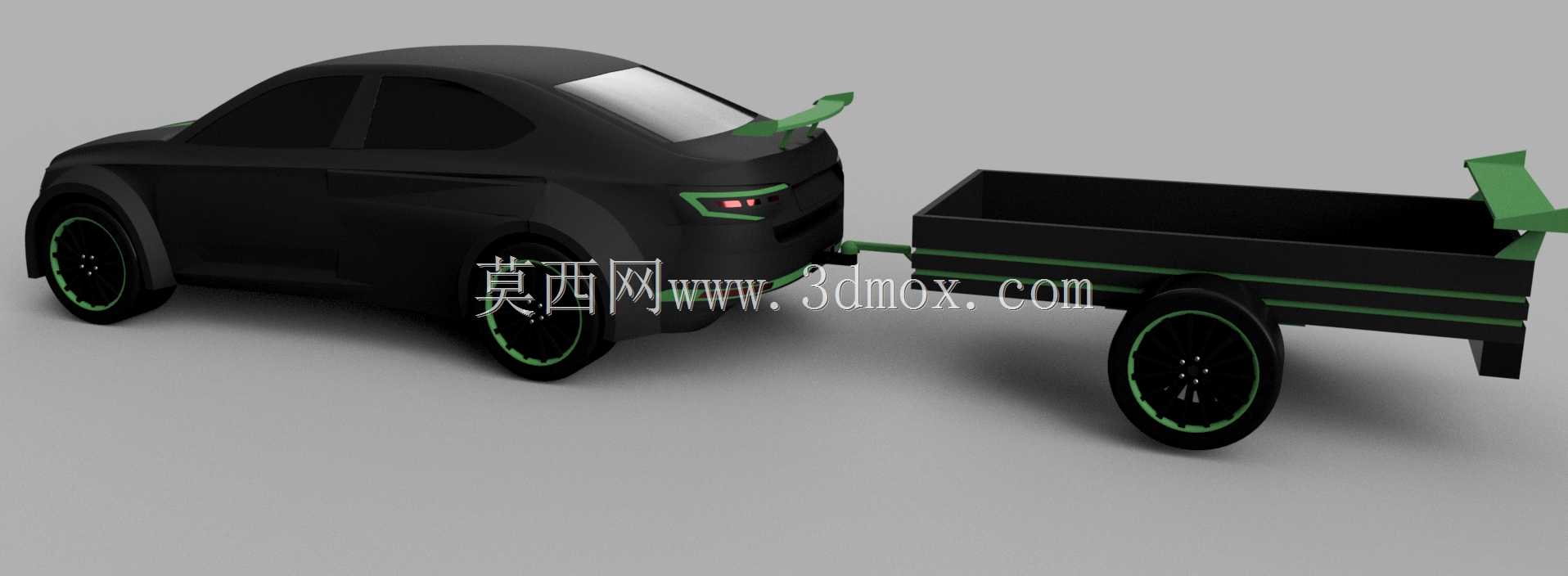

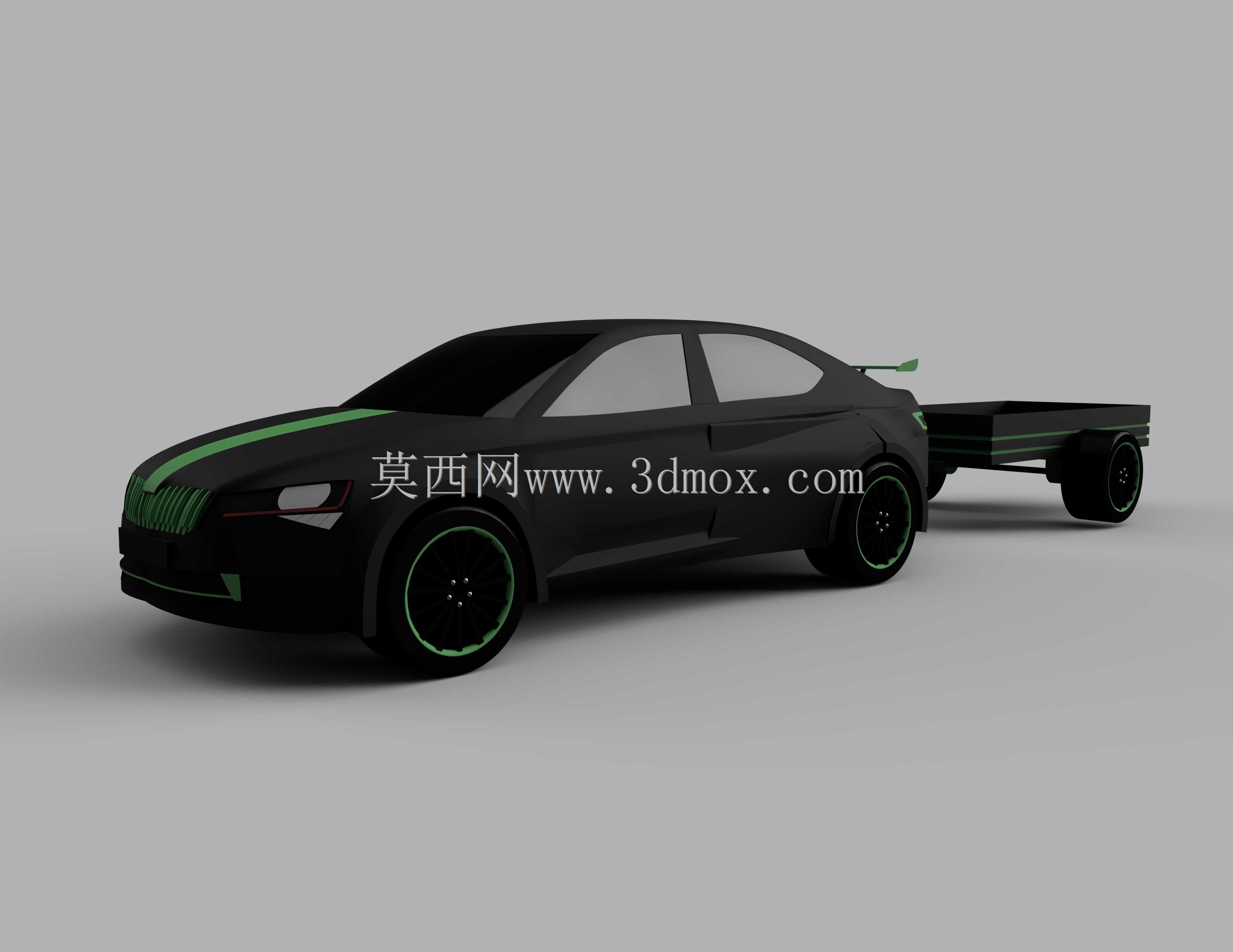

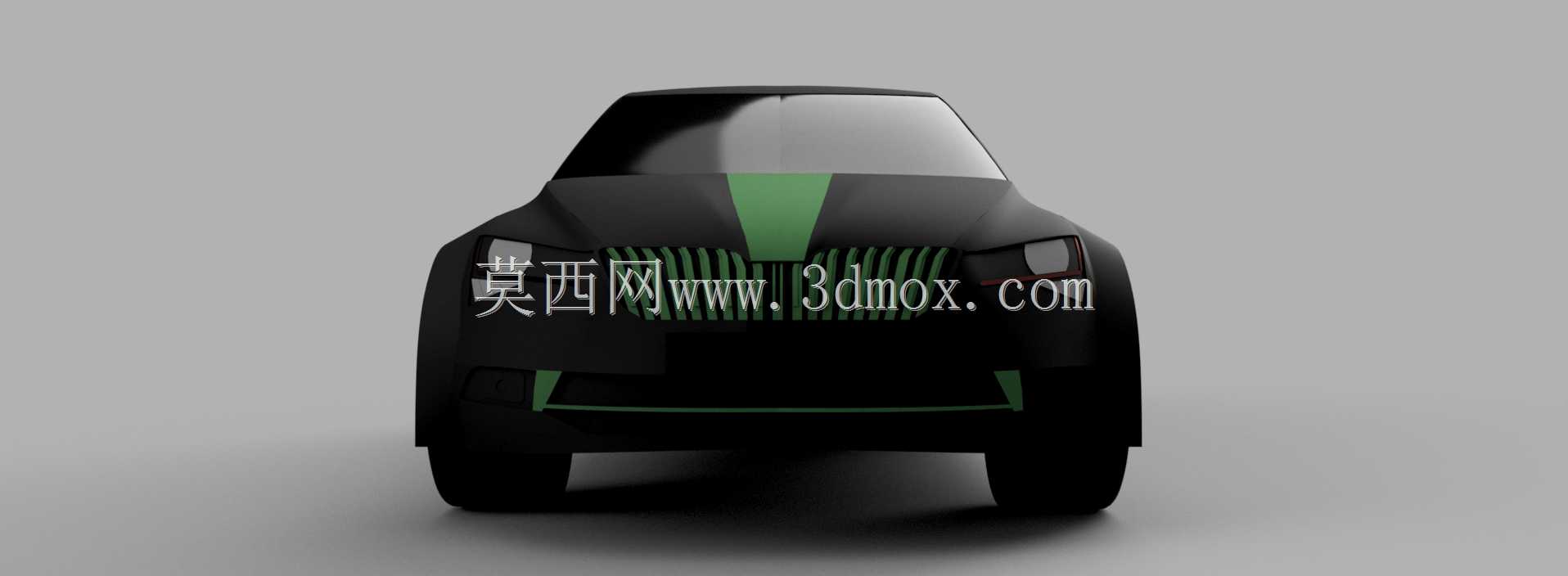

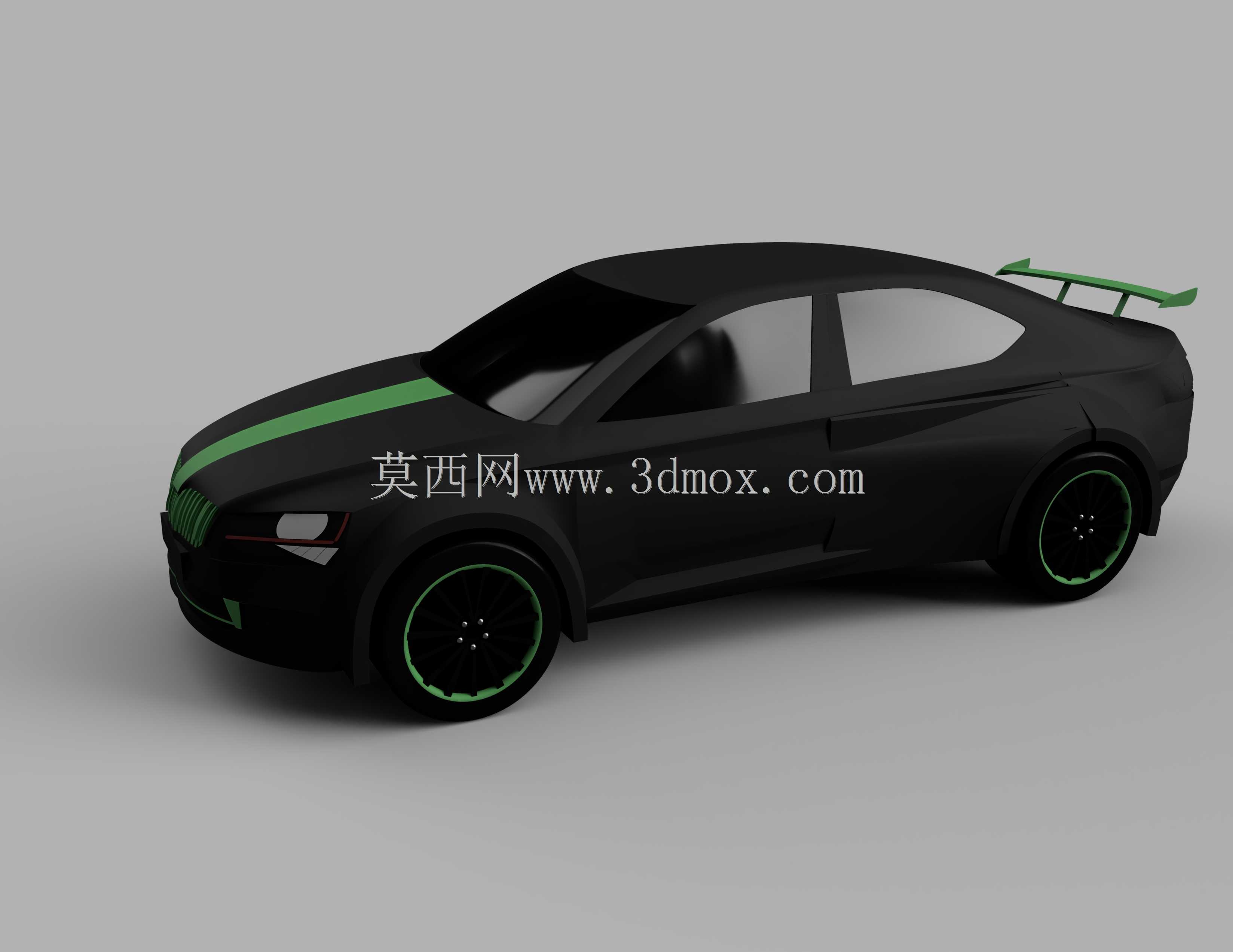

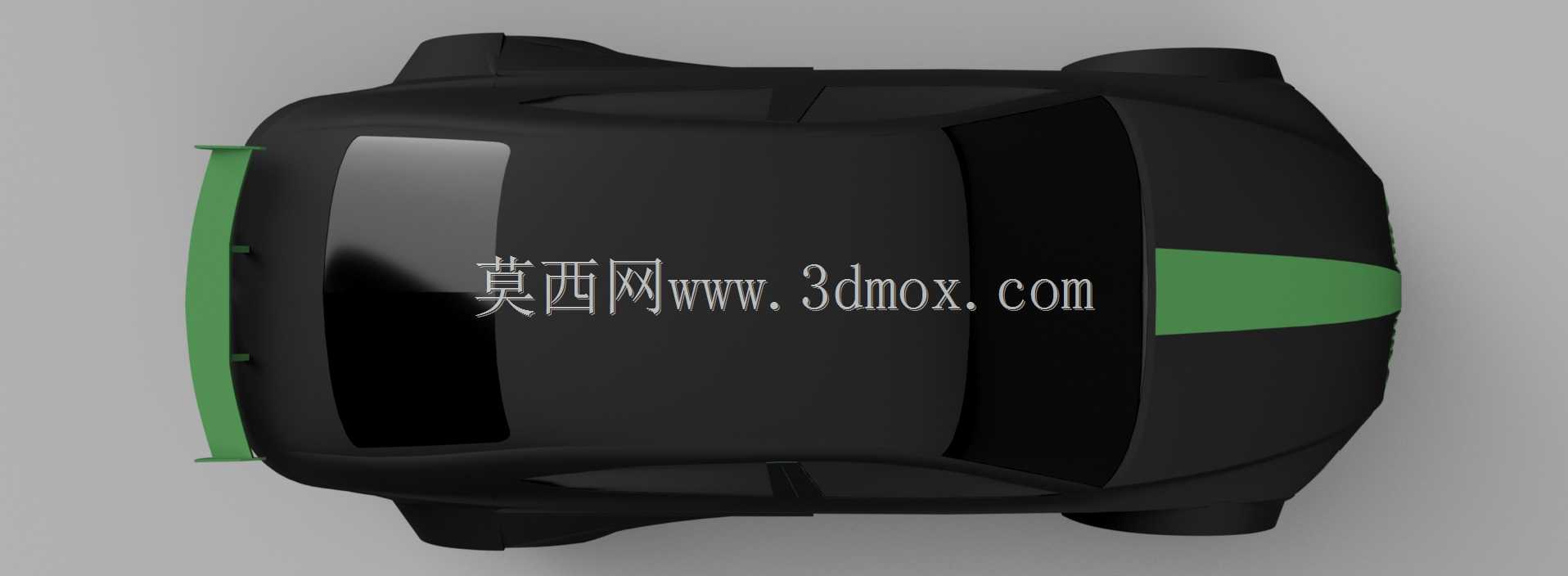

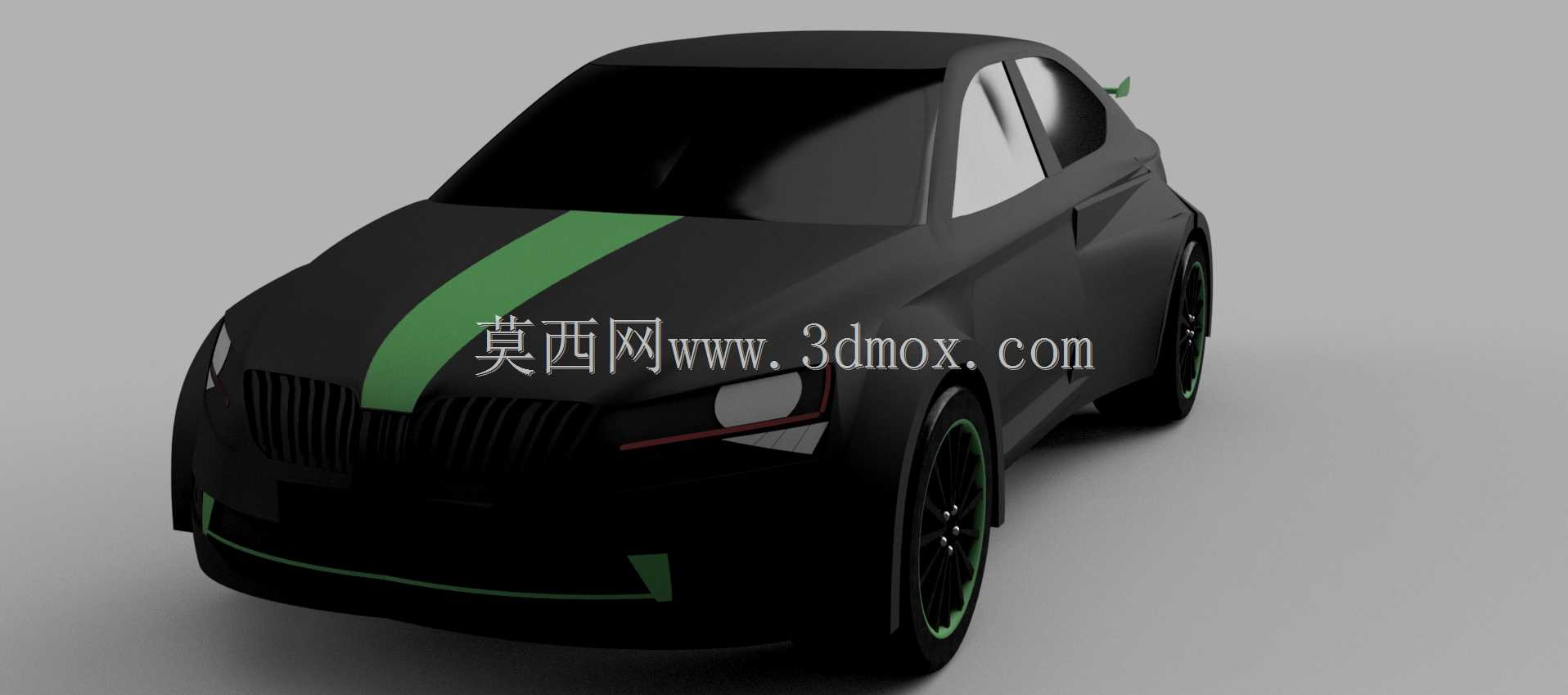

做这套带拖挂的改装轿车三维结构时，最先要明确的是民用改装乘用车的实际应用场景——这类带小型拖挂的轿车，主要面向短途户外出行、小型轻量化物料转运的使用需求，既保留家用轿车的道路通过性，又拓展了额外的载物空间，适配普通家用车的行驶工况，不需要额外的重型牵引资质适配，拖挂总质量控制在小型乘用车可牵引的合规范围内。建模前先梳理整车的功能边界：主车部分基于量产三厢轿车的基础结构做外观改装，前脸格栅、侧裙、轮毂、尾翼都做了运动化调整，增加的装饰条既做视觉区分，也兼顾空气导流的实际作用，拖挂部分采用单轴双轮结构，和主车的连接点设置在后保险杠下方的牵引座位置，安装时要保证拖挂的牵引环和主车牵引销的同轴度偏差不超过2mm，避免行驶过程中出现摆振问题。画图的时候先从主车的基准坐标系开始搭建，先确定整车的轴距、轮距、离地间隙这些核心尺寸边界，主车总长控制在4.7米左右，宽度1.8米，拖挂部分长度1.2米，宽度和主车保持一致，整体连接后的转弯半径要保证和原厂轿车接近，不会因为增加拖挂导致狭窄路段无法通行。建模步骤上先做主车的白车身曲面，从侧围的特征线开始勾勒，保证A柱、C柱的倾角符合量产车的视野要求，再逐步拼接前脸、引擎盖、后备箱的曲面，曲面缝合后检查G2连续性，避免后续渲染出现折痕。车身的改装件单独做实体建模，轮毂的辐条结构做等厚处理，边缘的装饰条和车身做0.5mm的间隙预留，模拟实际装配的缝隙。拖挂部分先做车架的矩形管骨架，再铺设货箱的平板结构，轮拱的位置要避开轮胎跳动的极限行程，预留30mm的跳动间隙，拖挂的牵引架做加强筋处理，和主车连接的位置做铰接结构的运动仿真，验证转向时的干涉情况。建模过程中要反复核对各部件的安装边界，比如主车的后轮和轮拱的间隙、拖挂车轮和货箱底板的间隙，还有主车转向时拖挂和车尾的最小距离，避免出现运动干涉。整车的材质分配上，车身主体做哑光黑的材质设置，装饰条做亮绿色的区分，轮胎做橡胶材质的纹理设置，玻璃做半透明的折射效果，渲染时调整光照角度，突出车身曲面的光影变化，同时验证各部件的装配关系是否符合实际工程要求。
