乘用车多辐条运动款轮毂带胎总成结构设计

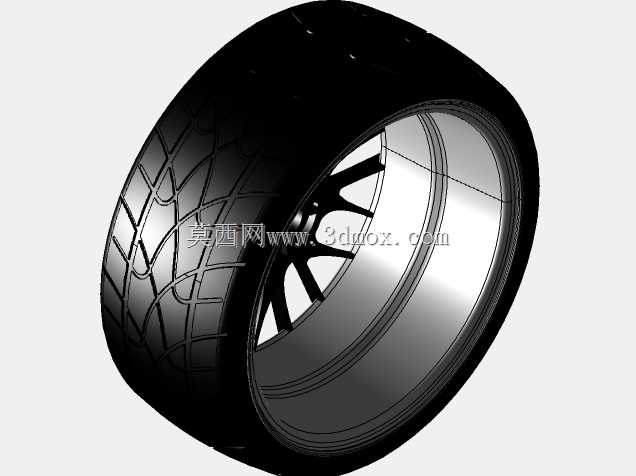

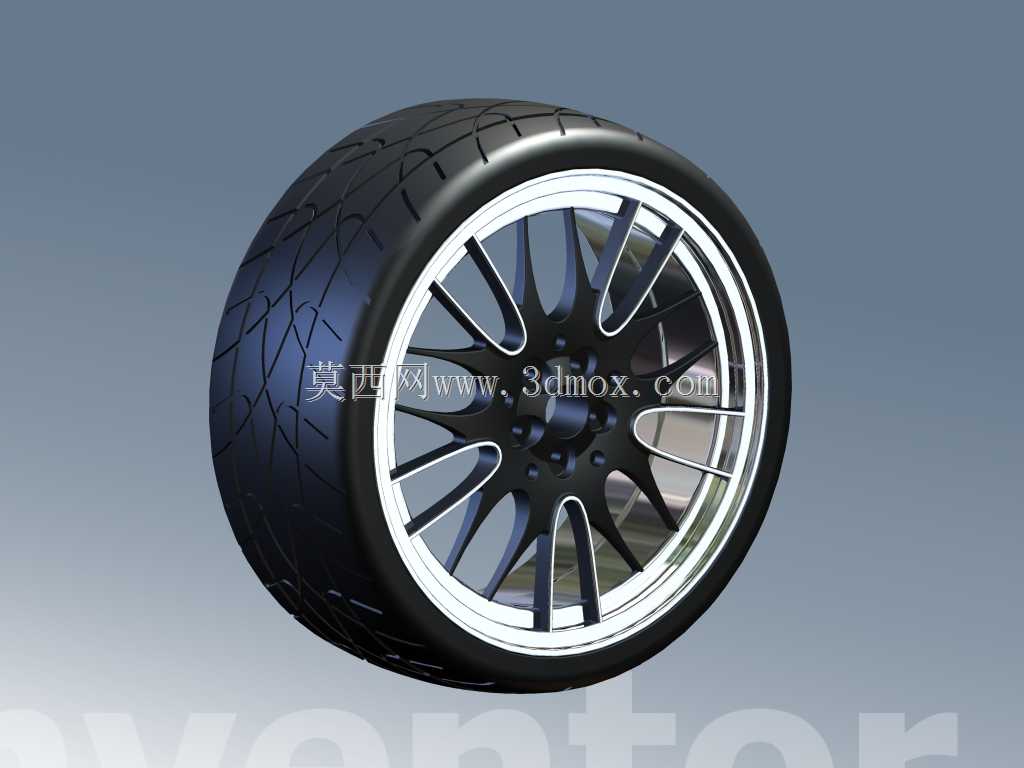

这套带胎车轮总成的建模工作，最初是承接改装车零部件配套的结构验证需求启动的，日常民用车量产轮毂往往偏向均衡的家用取向，而运动款改装轮需要兼顾视觉张力、簧下质量控制与实际行驶的结构强度，建模过程中需要把实际装车的各类边界约束全部纳入考量。实际建模时优先从轮辐的受力路径入手，先确定轮心安装盘的基准平面，按照常见乘用车5孔螺栓固定的节圆尺寸定位安装孔位，孔位周边做了加厚的凸台结构，避免螺栓锁紧时应力集中导致的轮盘开裂。轮辐采用分叉式多辐条设计，每根辐条从安装盘向外延伸至轮辋处做加宽过渡，既可以在视觉上拉伸轮毂的尺寸感，也能优化刹车系统的散热气流通道，日常激烈驾驶时刹车卡钳产生的热量可以顺着辐条间隙快速导出，避免热量堆积导致轮胎性能衰减。轮辋部分按照常规18寸改装轮的标准尺寸构建，轮缘处做了凸起的防脱结构，匹配低扁平比运动轮胎时，即使在弯道高侧向力工况下也能降低轮胎脱圈的风险，胎圈座的尺寸严格匹配民用真空胎的安装规范，不需要额外修改就能适配市售的常规民用轮胎。配套的轮胎建模参考了半热熔运动胎的胎纹结构，胎面的主排水槽与细碎切角花纹都做了等比例还原，胎侧的厚度按照实际轮胎的形变余量预留，后续做整车装配干涉检查时，可以直接模拟轮胎跳动时与轮拱、避震器的间隙，避免实车改装时出现蹭胎的问题。建模过程中先做旋转特征生成轮辋与轮胎的基础回转体，再通过拉伸、切除构建单根轮辐的曲面，完成后做圆周阵列得到完整轮辐结构，最后对所有棱边做等半径倒圆处理，消除应力集中的尖角，胎纹部分通过投影曲线做拉伸切除，阵列后完成整体细节。这套模型可以直接用于改装件的结构受力仿真，也能导入渲染模块做整车外观效果展示，后续开模生产时可以直接提取曲面数据做模具分型，不需要额外重构结构，所有安装尺寸都符合现有乘用车的通用规范，不需要改动原车的轴头、刹车结构就能直接适配装车。
