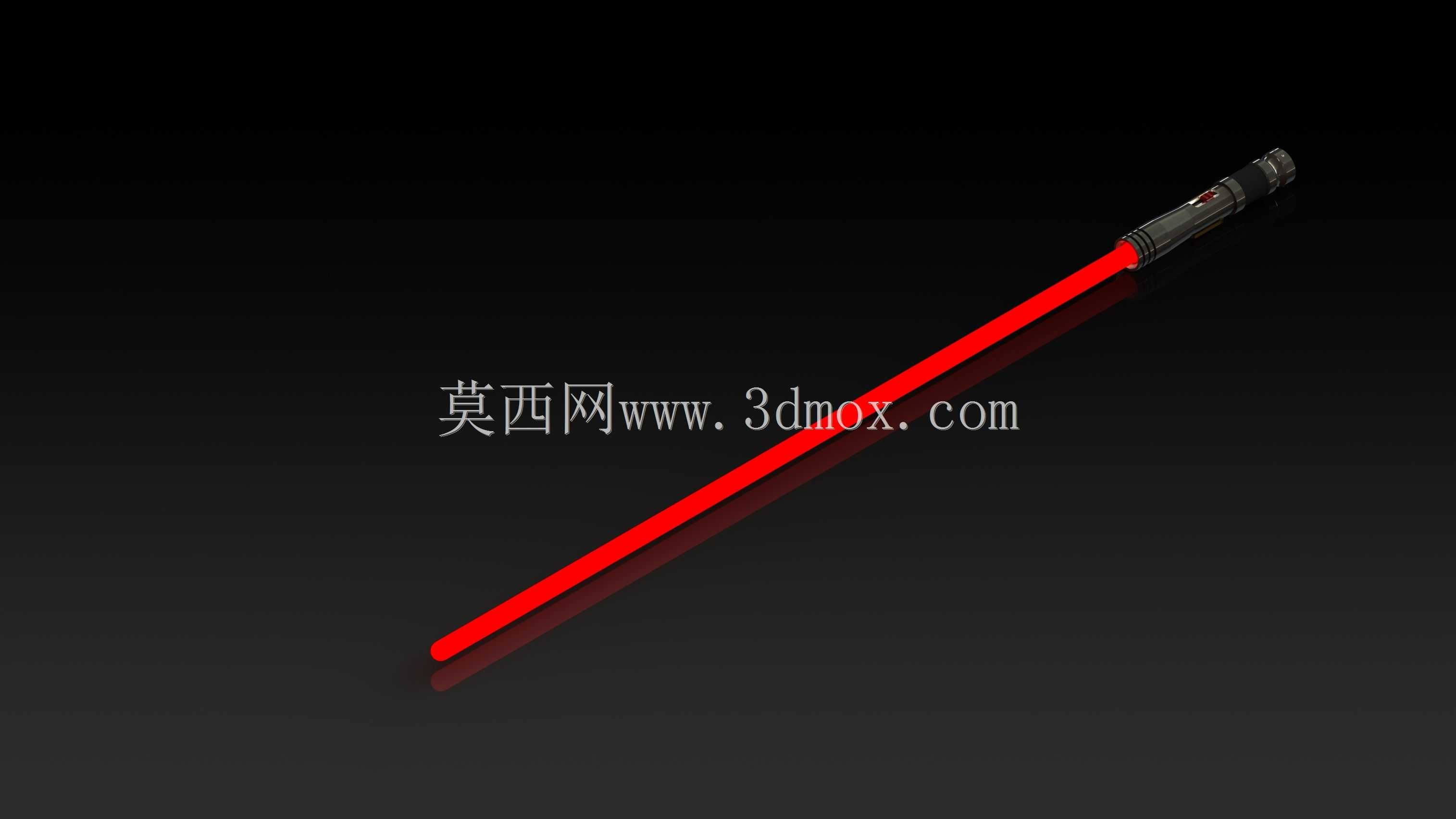

星球大战主题手持光剑道具结构设计

　　这款手持光剑道具的设计，最初是面向影视cosplay道具制作、主题展馆互动展品以及科幻周边衍生产品开发场景落地的，在实际应用中，既可以作为线下漫展活动的手持互动道具，也能作为科幻主题场馆的陈列展品，部分改装版本还可加装发光组件实现演出级的光效呈现。从功能特性来看，整体结构采用分段式筒身设计，握持区域做了防滑纹理处理，贴合人手握持的人机工程尺寸，单手握持时重心落在掌心位置，长时间持握不会产生明显的负重感；筒身侧面设置的滑动开关结构，可实现内部发光组件的通断控制，头部出光位置做了多层环形限位结构，既可以固定透光镜片，也能在道具跌落时缓冲冲击力，避免内部发光元件受损。设计过程中首先确定的是整体的尺寸边界，筒身总长度控制在280mm左右，

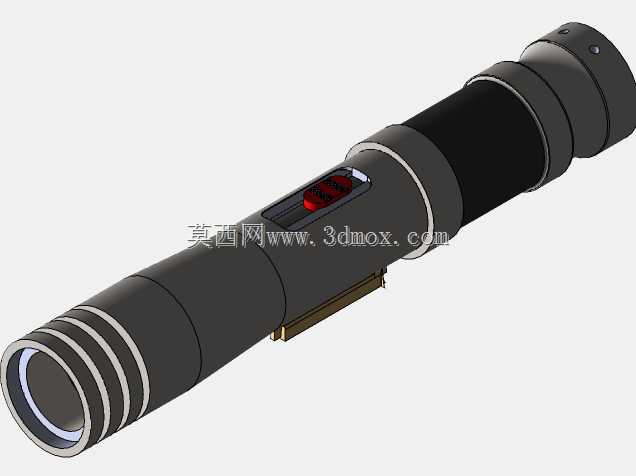

　　最大外径38mm，握持段直径32mm，所有外露边角都做了R1.5以上的圆角处理，避免使用过程中划伤使用者，内部预留了直径20mm的空腔用于放置电池、驱动电路板以及发光灯组，各段筒身之间采用螺纹连接，螺纹规格选用M36×1.5的细牙螺纹，连接后同轴度误差控制在0.1mm以内，不会出现筒身错位的问题。建模阶段先绘制整体的外形轮廓草图，通过旋转凸台生成筒身的基础基体，之后在握持区域绘制防滑纹理的扫描路径，通过扫描切除生成等距分布的环形防滑槽，侧面的开关按键位置先绘制安装槽的切除特征，再单独构建按键的滑动配合结构，按键与安装槽之间预留0.2mm的配合间隙，保证滑动过程无卡滞；头部的环形装饰结构采用阵列特征生成，每道环槽的宽度2mm，

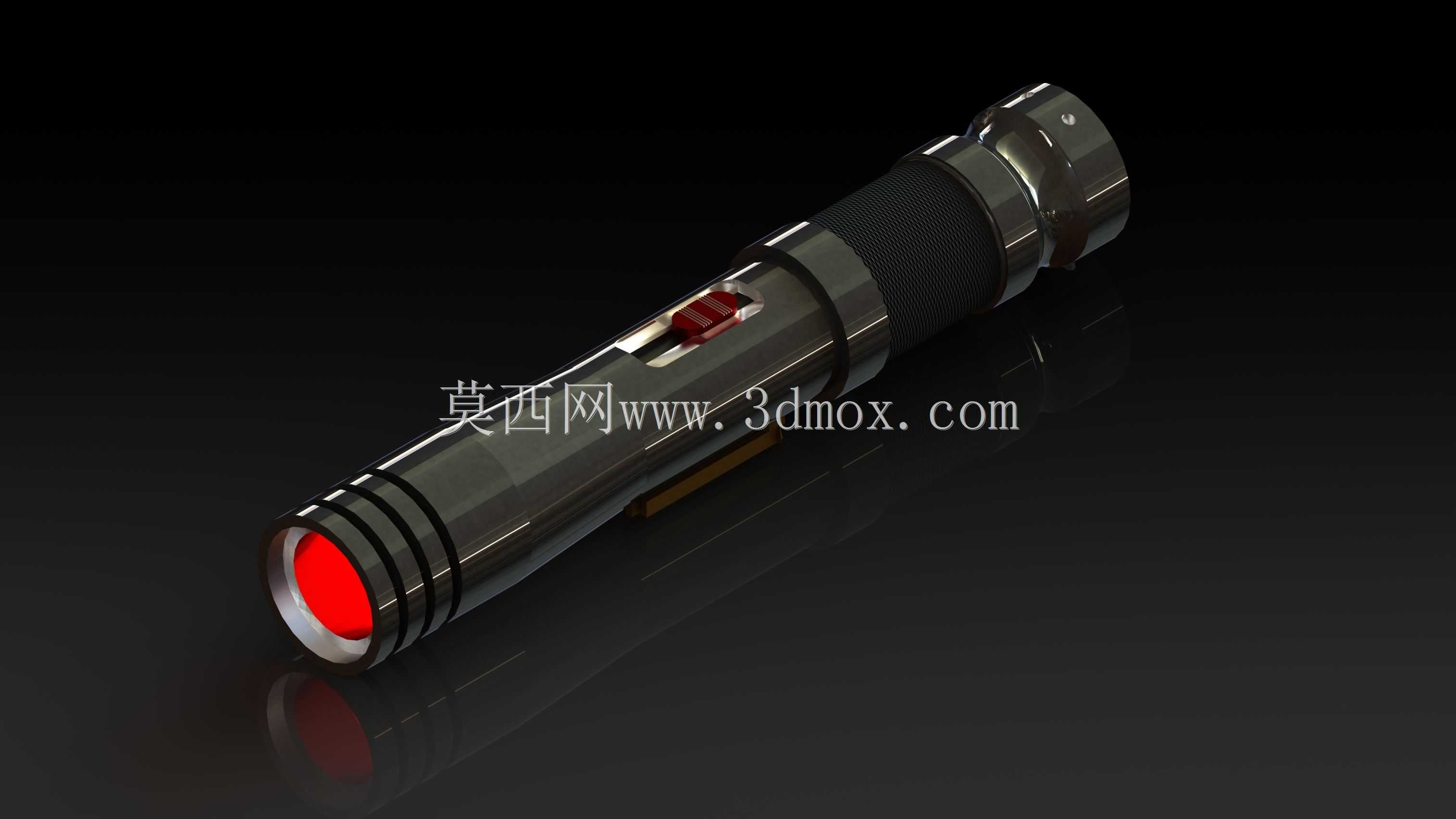

　　深度1mm，等距分布在出光端的外壁，最后对所有外露面做外观圆角处理，通过外观渲染功能模拟金属阳极氧化的表面质感，验证不同光照下的外观呈现效果。建模过程中需要重点关注各段筒身的配合公差，螺纹连接位置的退刀槽尺寸要符合加工工艺要求，内部空腔的走线槽位置要避开结构加强筋，避免组装时出现线路挤压的问题，开关按键的限位结构要做行程限位，防止按键滑动超程脱落，头部的镜片安装槽要预留粘胶空间，保证透光镜片安装后与筒身端面齐平，不会出现凸起或凹陷的问题。
