单轮电动手推电阻测试运载装置

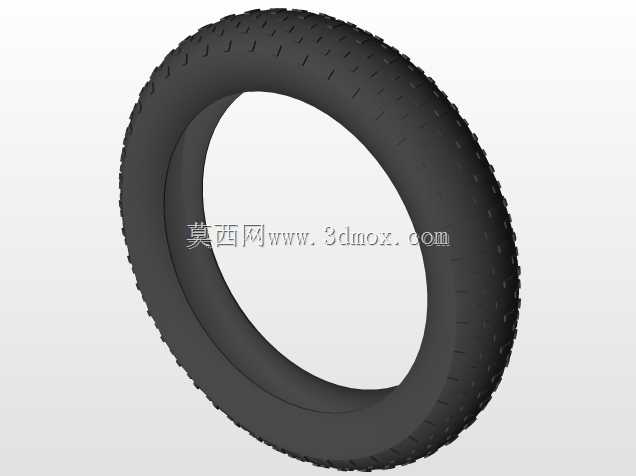

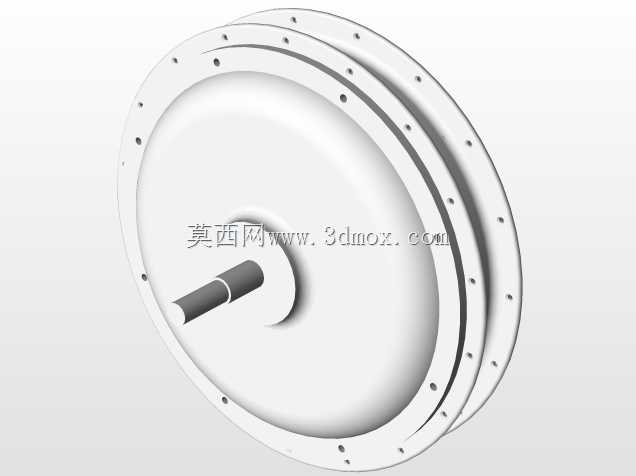

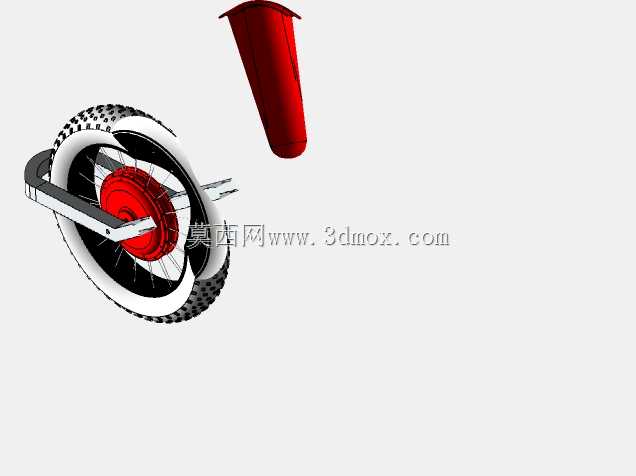

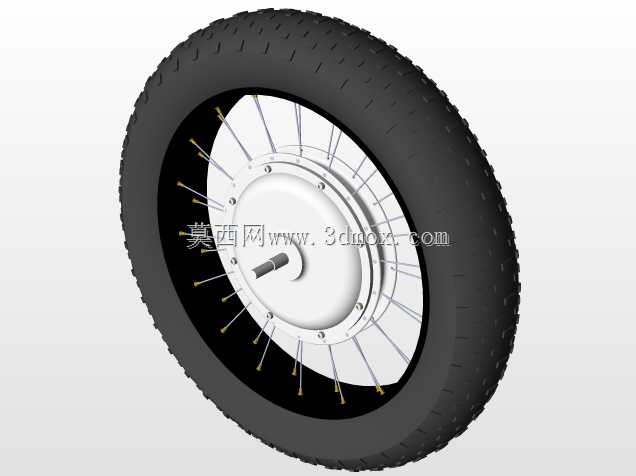

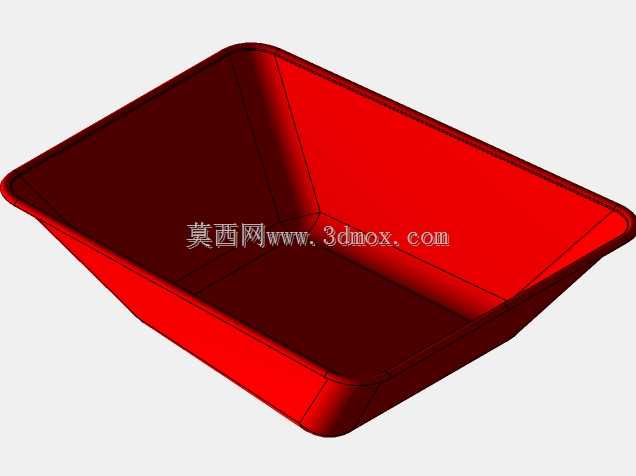

做材料电阻测试的实验室和车间现场，经常要转运成套测试电气模块，常规手推车要么轮组太大占空间，要么没有预留电气件的放置位，转运过程中磕碰接线端子的情况时有发生，这套单轮电动运载结构就是针对这类场景做的定向设计。从结构逻辑上看，单轮布局的核心优势是转向半径几乎为零，测试工位之间的通道往往留得比较窄，双轮车在工位间掉头需要反复调整，单轮结构只要调整扶手角度就能完成转向，适配狭窄的测试车间通道。轮组部分采用带防滑胎纹的实心轮结构，轮毂做了红色的加强筋设计，轮轴直接和承载支架刚性连接，支架延伸出的金属托臂用来固定电气控制模块，上方的红色筒状结构是专门设计的测试附件收纳仓，仓口做了外翻的挡边，防止转运过程中测试接线、探针这类小配件滑出。建模的时候先从轮组部分开始画，先确定轮径的安装边界，轮径控制在适配车间常见的5cm以内门槛高度，不会因为地面小凸起出现卡滞，先草绘轮辋的截面轮廓旋转生成实体，胎面的防滑纹用阵列特征做等距排布，注意胎纹深度不能超过3mm，避免滚动时夹带车间地面的金属碎屑。轮毂部分的加强筋要对应轮轴的受力点做放射状排布，筋厚控制在2.5mm，兼顾强度和注塑成型的工艺要求。承载支架用薄壁方钢做折弯模拟，先画3D草图确定支架的走向，托臂的位置要和轮轴保持水平，保证放置电气模块后整体重心落在轮轴正上方，推行的时候不需要额外施加太大的扶力。收纳仓的建模先做圆柱基体，顶部外翻边用扫描特征生成，仓体和支架的连接位做了局部加厚，避免长期受力出现开裂。整个结构的安装边界要注意，轮组最外侧到支架末端的宽度控制在40cm以内，收纳仓高度不超过60cm，保证可以顺利进入标准宽度的测试工位隔间。电动助力的结构集成在轮毂内部，建模时预留了轮毂电机的安装空腔，接线位从支架的中空方管内部走线，避免转运过程中线路被剐蹭。实际使用时，把成套电阻测试的主机放在支架托臂上固定，测试线、校准电阻这类配件放在上方的收纳仓里，单人就能完成整套测试设备在不同测试点位之间的转运，不需要额外拆分设备接线，能大幅降低现场测试的准备时间，轮组的防滑设计也能适应车间环氧地坪和水泥地面两种常见路况，推行过程中不会出现打滑侧倾的问题。
