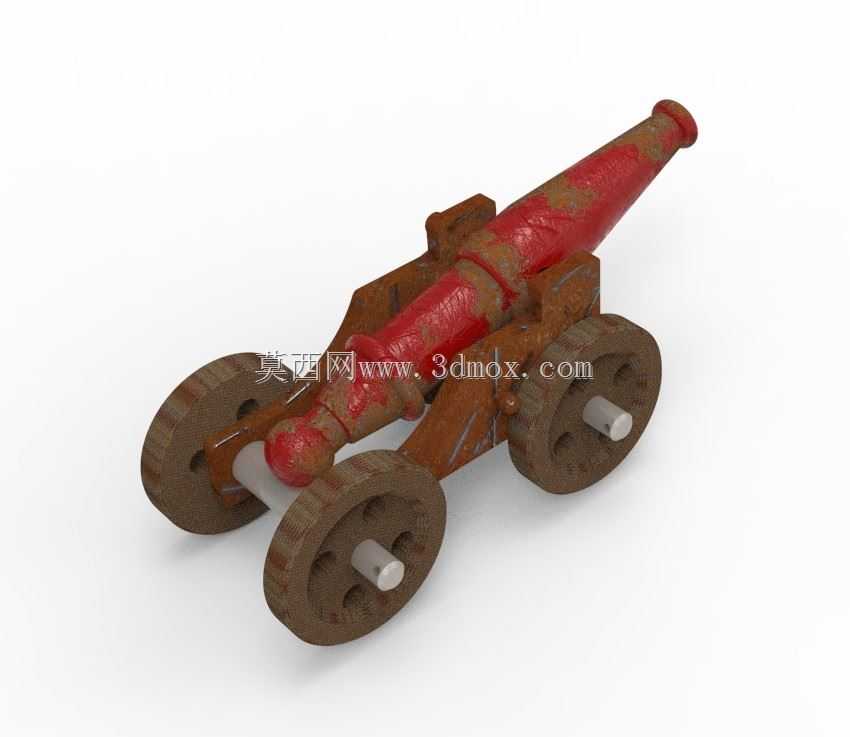

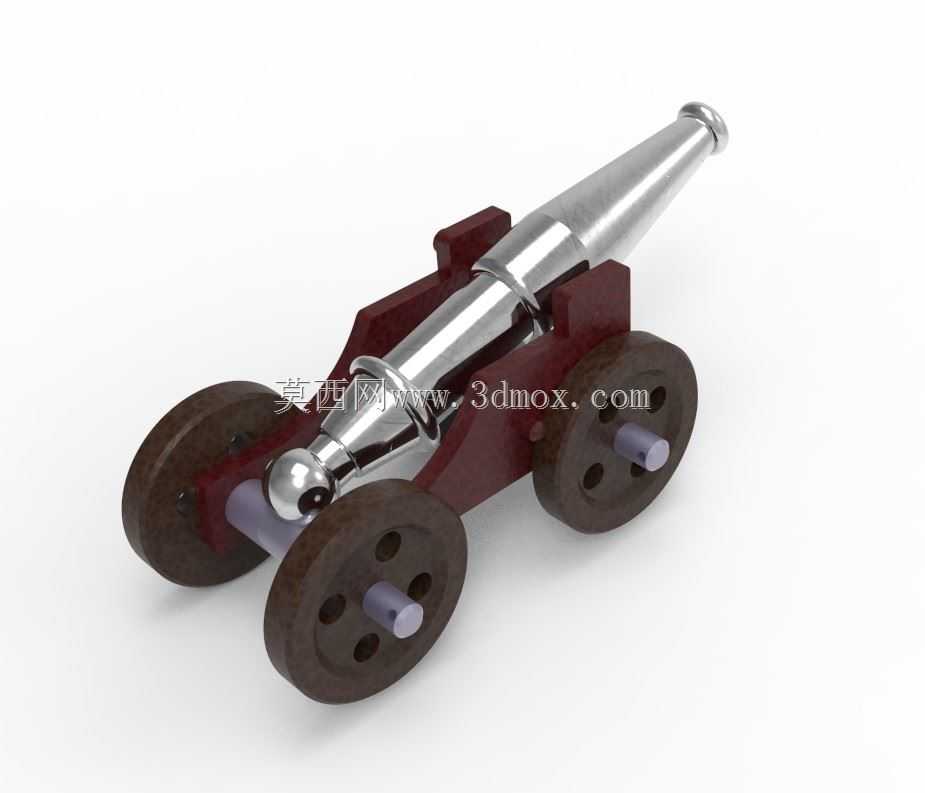

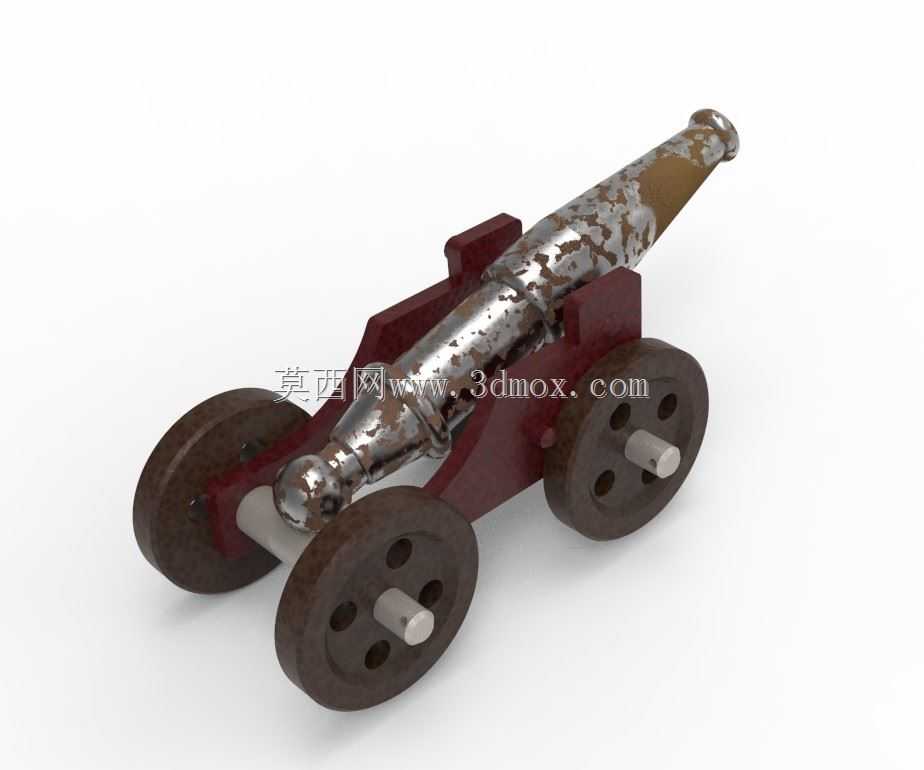

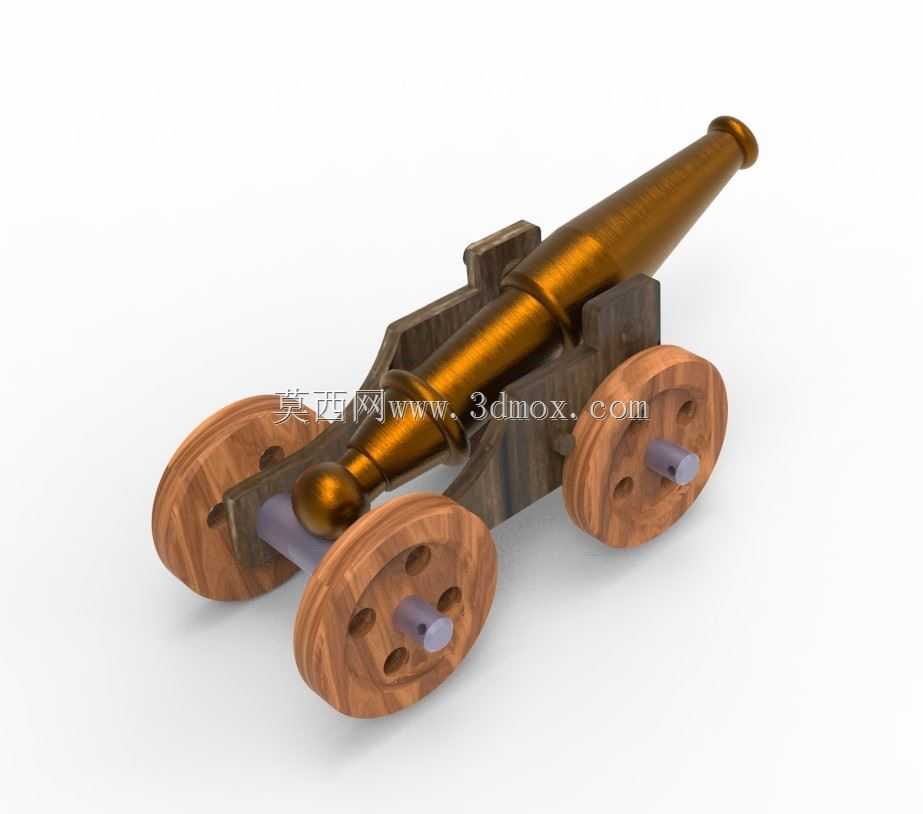

复古带轮红漆古炮结构设计作品

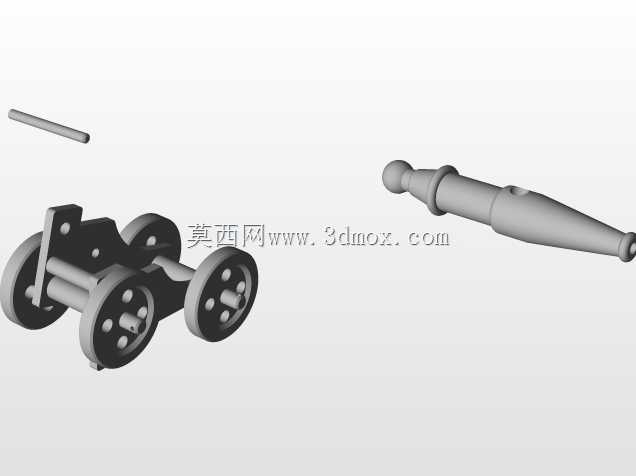

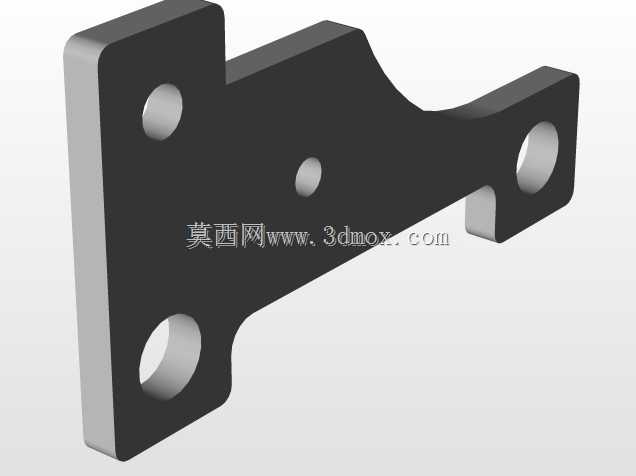

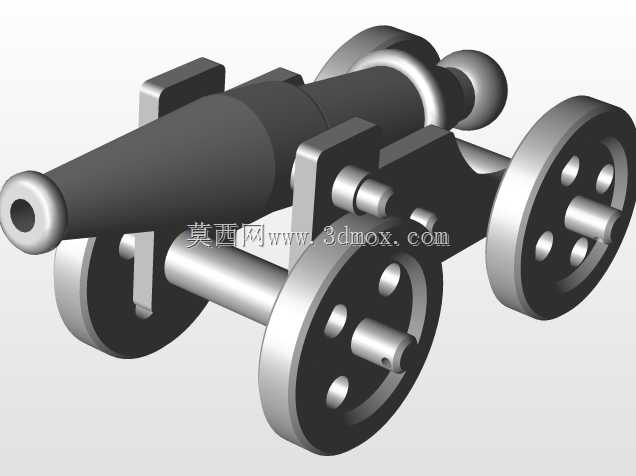

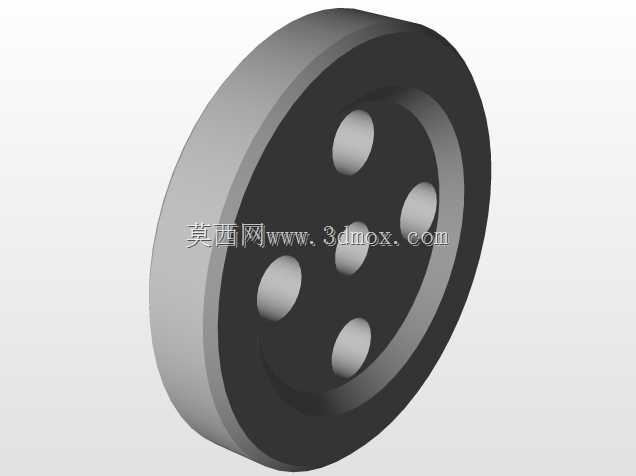

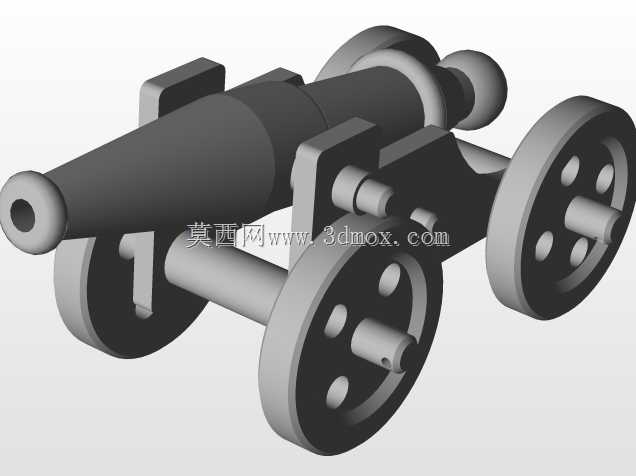

这款仿古带轮古炮的三维设计，最初是为文旅场景的仿古展演道具、历史主题展馆的陈列展品做的结构支撑，区别于纯装饰性的摆件，设计时优先考虑了静态陈列的稳定性与拆装转运的便捷性，适配户外主题园区、研学基地的实景布置需求，也可作为文创衍生品的结构原型做等比例缩放。炮身部分参考了16-18世纪陆战加农炮的比例特征，做了红漆剥落的做旧结构预留，炮管尾部的药室位置做了加厚处理，炮口位置做了略微外扩的喇叭口造型，内部是实心结构不做发射功能设计，完全规避安全风险，炮身与炮架的连接位置做了嵌入式的销轴固定结构，不需要额外焊接，组装时直接将炮身的耳轴卡入炮架的对应轴座即可，耳轴与轴座的配合间隙控制在0.2mm，既保证安装顺畅，也不会出现晃动松脱的问题。炮架采用实木质感的结构设计，四个轮子是辐条式的木质轮造型，轮轴采用通轴设计，两端做了轴端挡圈的固定位，轮子可以灵活转动，方便短距离的推移调整位置，炮架的横向支撑梁做了加厚处理，能够承受炮身的全部重量，即使是1:1等比例制作，整体重心也落在四个轮子的支撑范围内，不会出现侧翻的问题。建模过程中先从炮管的回转体特征入手，先绘制炮管的半截面草图，通过回转命令生成炮管基础实体，再在表面做磨损、漆皮剥落的凹凸特征，之后单独绘制炮架的各个木质构件，每个构件的连接位置都做了榫卯结构的预留，不需要额外的紧固件就能完成炮架的拼接，最后绘制轮子与轮轴结构，将所有零件完成装配后，检查各个运动部件的干涉情况，调整轮轴与炮架轴孔的配合尺寸，保证轮子转动顺畅无卡滞。整体外形尺寸按照1:10的缩放比例做的话，整体长度在280mm左右，宽度在120mm，高度在110mm，安装时只需要平整的硬质台面即可，不需要额外的固定预埋件，如果是做1:1等比例的陈列展品，只需要在轮子下方加装防滑垫就能满足户外陈列的抗风要求，炮身的俯仰角度做了固定设计，保持15度的仰角，符合古炮陈列的常规展示角度，不需要额外做俯仰调节结构，简化整体结构的同时也降低了制作成本。
