带麦克纳姆轮移动底盘的协作机械臂

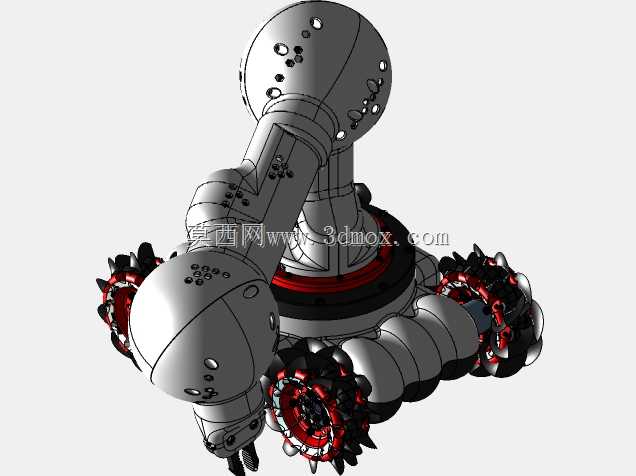

做这款移动操作机械臂的建模时，最先敲定的是底部全向移动底盘的轮组布局，四个麦克纳姆轮采用对称矩形排布，辊子偏置角度严格按45度设置，保证底盘可实现平面内任意方向的平移与零半径回转，适配狭小作业空间内的工位切换需求，这类结构常见于产线柔性上下料、仓储物料转运、实验室自动化样本搬运场景，无需额外铺设轨道即可完成多工位间的作业任务。建模过程中先从底盘承载框架入手，采用分段式包覆结构平衡轻量化与结构强度，轮组安装座预留了驱动电机、减速模组的安装定位孔，每个轮组的安装基准面与底盘主框架的形位公差在建模时就做了约束，避免后续装配出现轮组接地不均的问题。上部协作机械臂采用多关节球形模组化设计，每个关节的壳体预留了走线槽与驱动元件安装腔，关节连接处的止口定位结构做了细化，保证臂段拼接后的同轴度满足重复定位精度要求，末端夹持器采用平行双指结构，指面做了防滑齿形设计，可适配不同外形的规整工件抓取。建模时先搭建整体运动骨架，确认各关节的运动行程无干涉，臂部完全伸展时的作业半径覆盖底盘周边1.2米范围，底盘整体高度控制在220毫米，臂部收拢后整机总高度不超过750毫米，可顺利通过常规室内门与设备间通道。后续细化结构时，将臂部壳体的减重孔做了阵列排布，既降低整机自重，也兼顾外观的整体性，底盘侧围的缓冲包覆层采用软质材质特征做区分，避免移动过程中碰撞损伤周边设备。装配验证阶段重点核对了臂部底座与底盘上安装面的连接孔位，保证回转支承的安装基准与底盘中心重合，避免臂部回转时出现偏载，同时预留了控制舱、电池模组的安装空间，所有走线通道在壳体结构上做了避让，不会出现运动过程中线缆剐蹭的问题。
