方形外壳指针式时钟传动机构

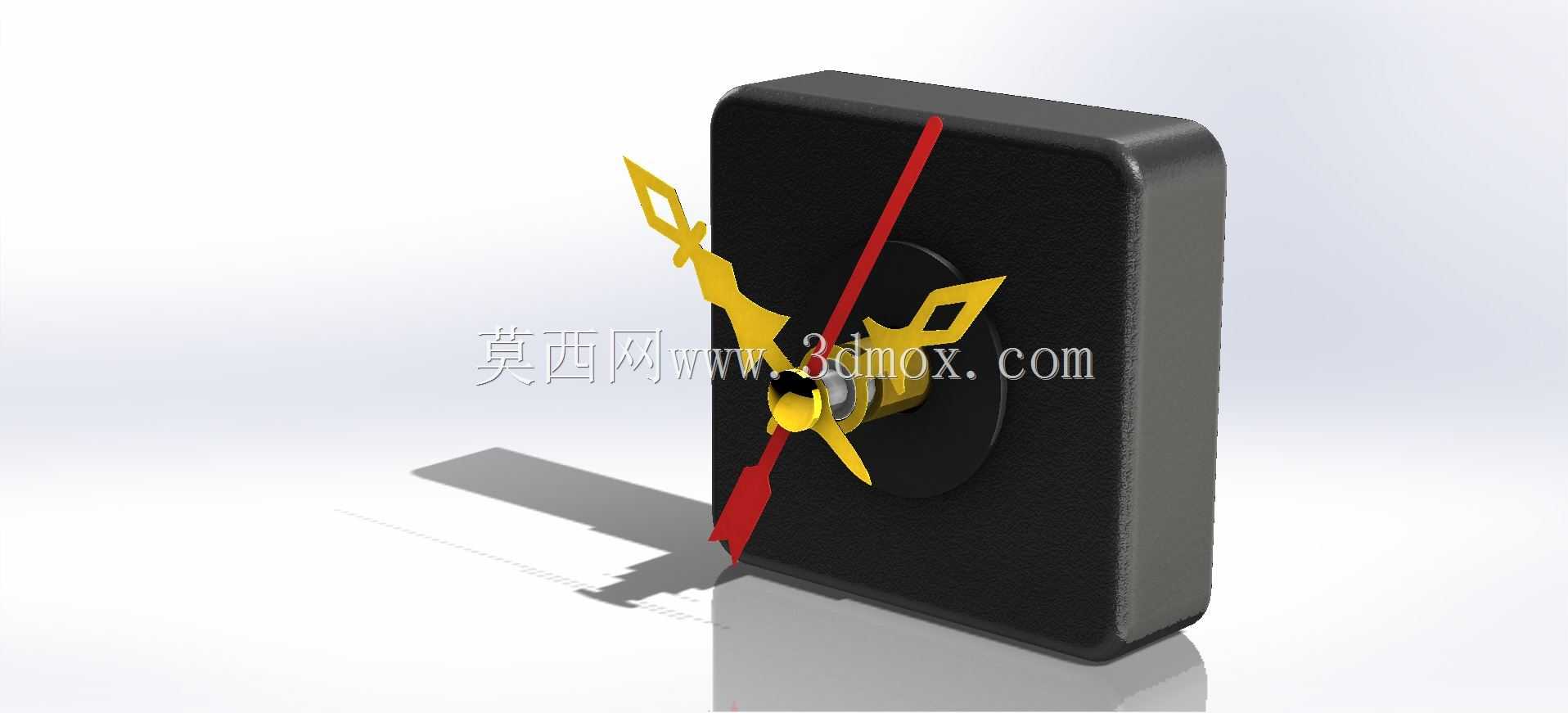

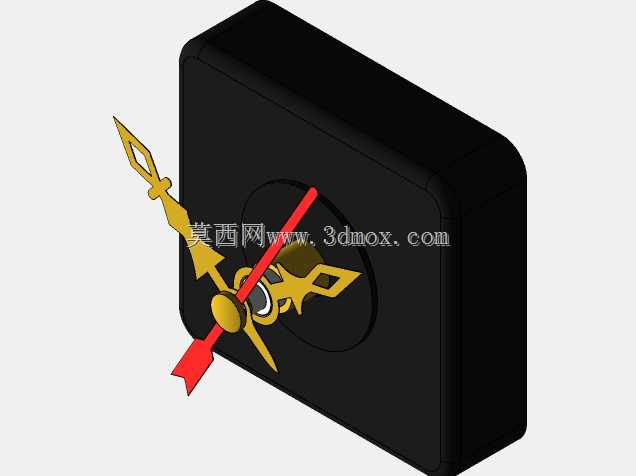

日常接触的指针式时钟，核心传动输出端的结构合理性直接决定走时显示的稳定性，这套带方形安装基座的指针输出组件，主要适配台式石英钟、嵌入式墙面钟、小型工艺装饰钟的指针驱动端安装场景，承担机芯动力输出到时分秒指针的传动衔接作用，避免指针运转时出现晃荡、卡滞、走偏的问题。做这套结构建模的时候，最先敲定的是方形基座的安装边界，基座做了圆角钝化处理，避免装配时锐边划伤操作人员或外壳内壁，基座中心预留的轴孔同轴度公差控制在0.02mm以内，保证指针轴转动时无径向窜动，不会出现指针蹭到表盘或钟面玻璃的情况。建模时先从中心传动轴开始搭建，先绘制轴的阶梯段轮廓，每一段轴径对应不同指针的安装卡位，时针、分针、秒针的卡位做了差异化的扁位设计，装配时不会出现指针装错角度、转位打滑的问题；之后搭建方形基座的实体，先绘制带圆角的矩形草图拉伸成基体，再在中心位置切除轴孔，预留轴套的安装位，轴套和基座之间做小间隙配合，方便后期装配时压入固定，不会出现松动。指针部分的造型做了菱形箭头的辨识度设计，时针和分针做了加厚处理，避免长指针远端下垂，秒针做了窄长造型减少转动风阻，三个指针的安装孔都对应轴上的扁位做了匹配的切面，安装后靠紧定结构固定，不需要额外粘接就能保证同步转动。实际应用中，这套组件可以直接匹配标准石英钟机芯的输出轴，也可以适配自制的机械计时传动模组，基座背部预留的安装柱可以直接卡入钟壳的对应卡位，不需要额外打螺丝固定，装配效率更高。建模过程中反复校验了指针转动的干涉情况，三个指针转动全行程内不会出现互相剐蹭，指针和基座表面预留了0.8mm的间隙，即使存在轻微的装配误差也不会出现卡停问题；基座的厚度控制在适配常规钟壳的安装深度，不会出现装完之后凸出于钟面或者陷进去过深影响美观的问题。
