机械主题齿轮组合纪念奖杯结构设计

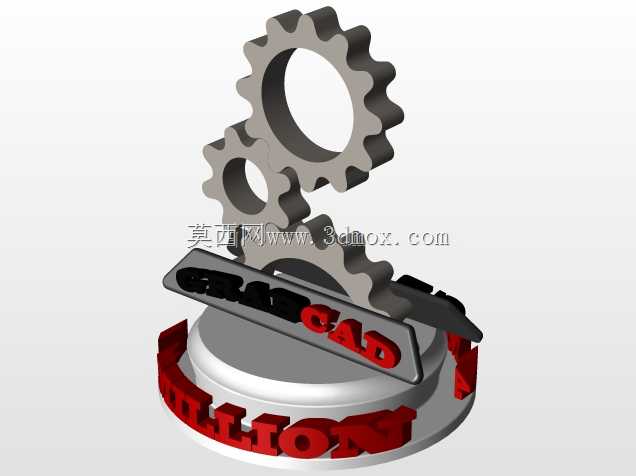

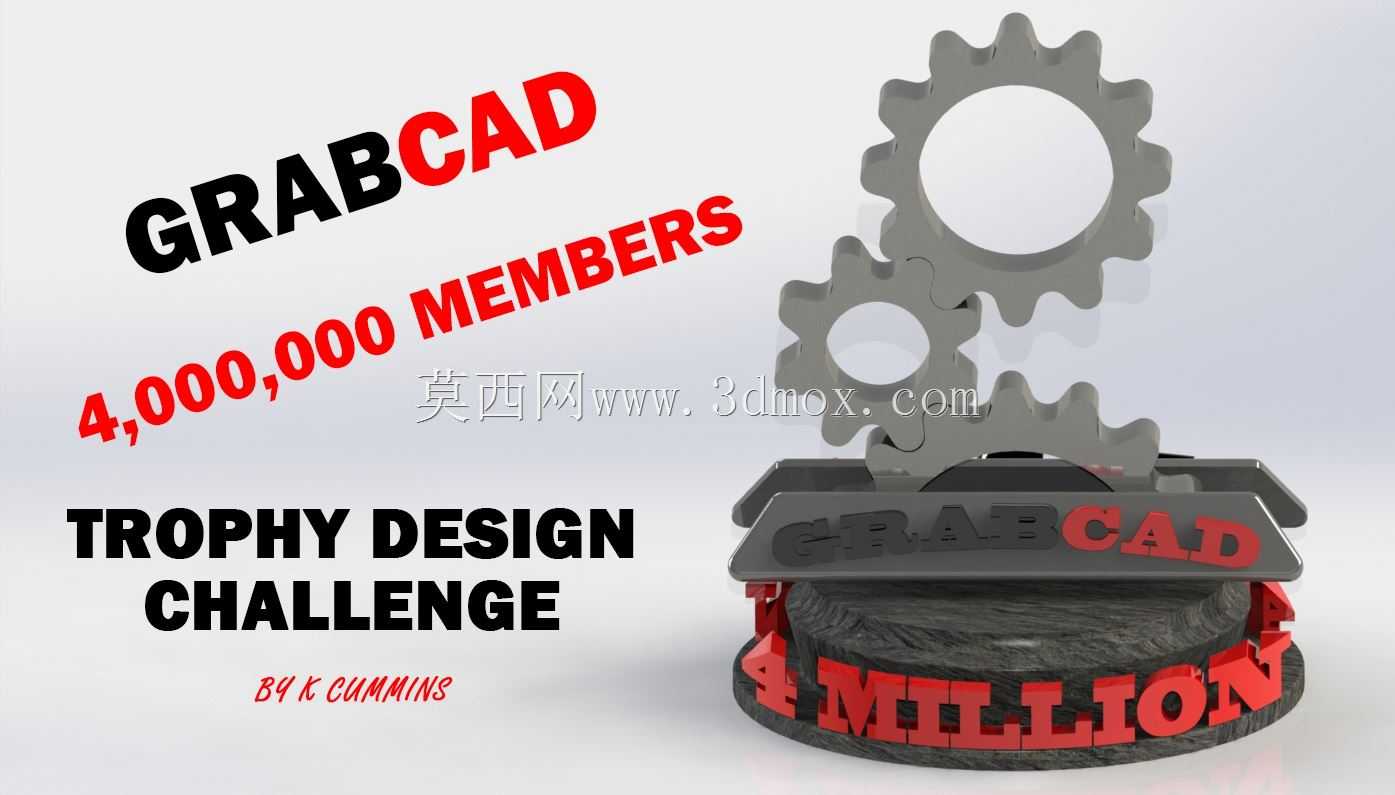

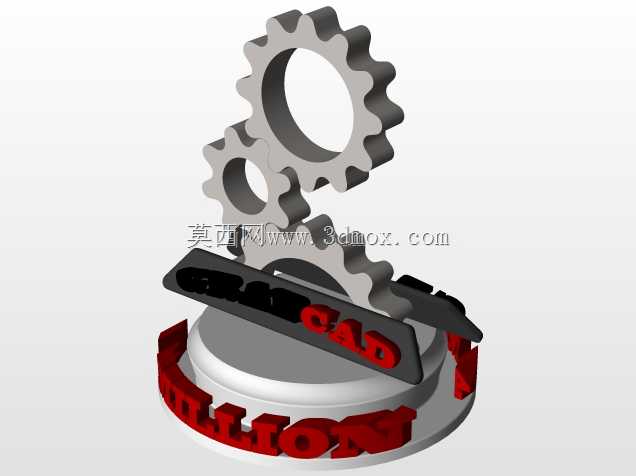

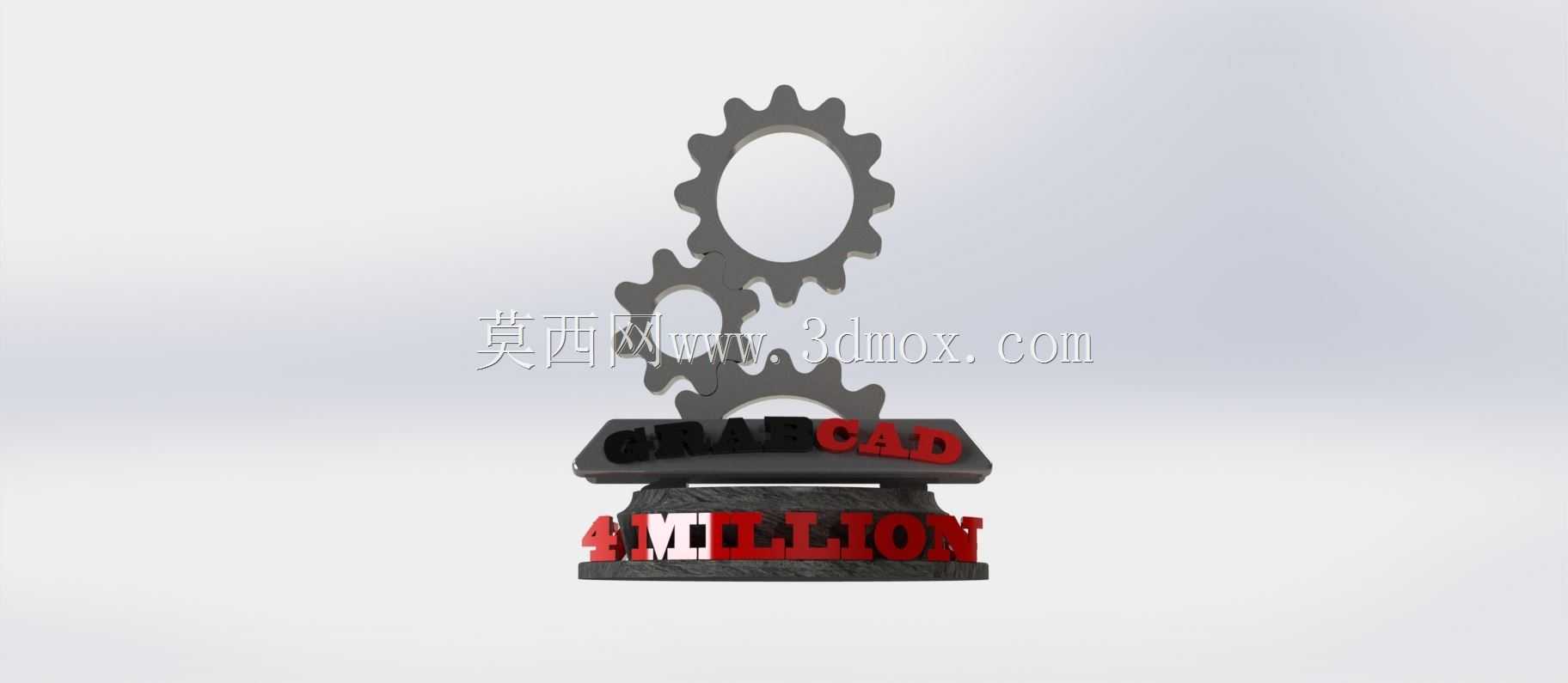

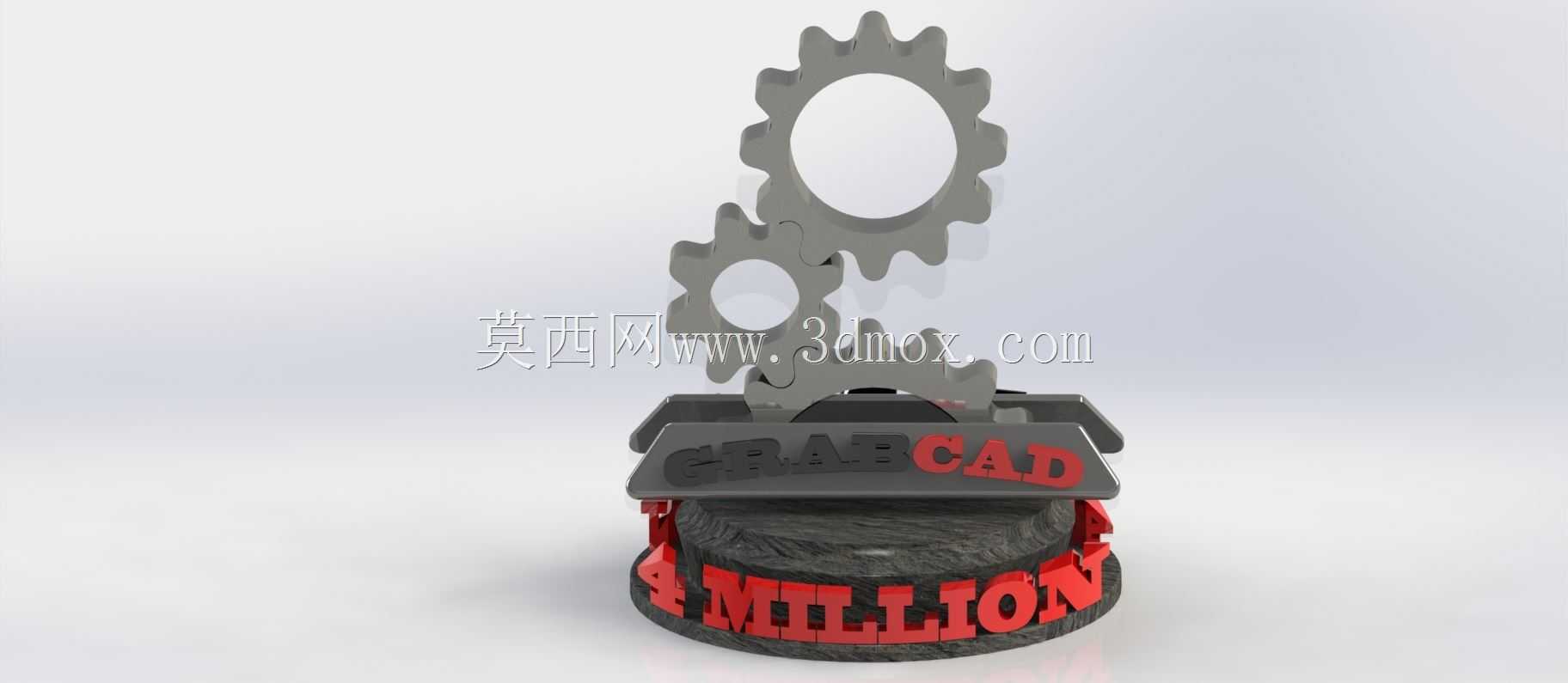

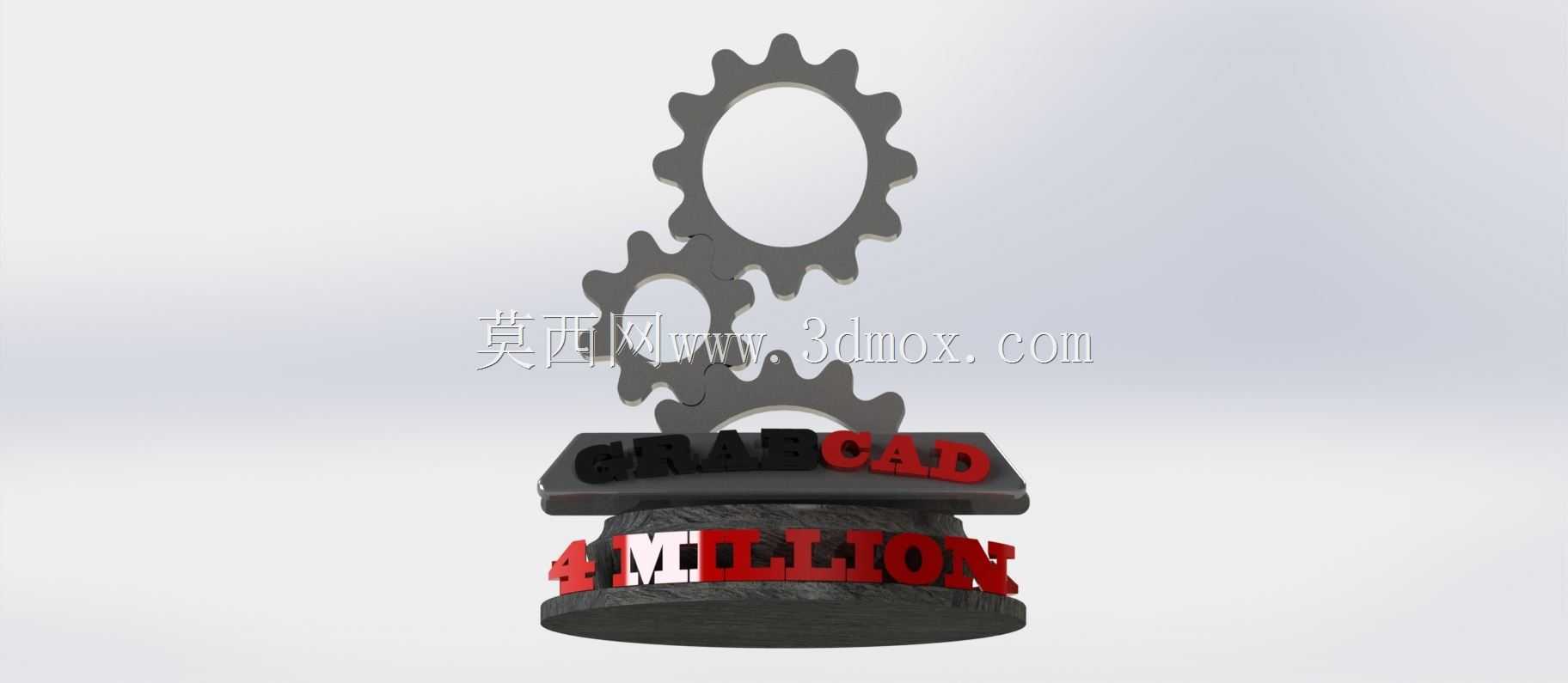

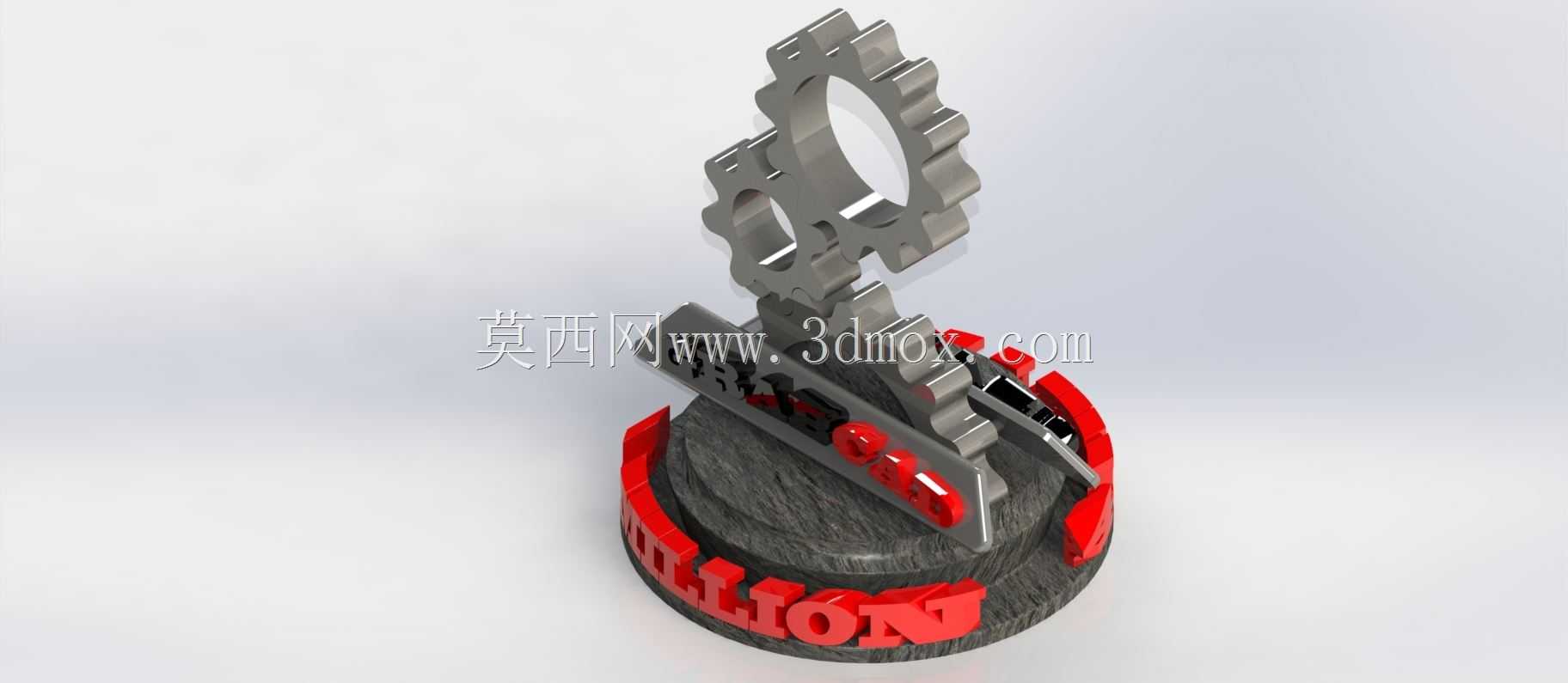

这款机械主题纪念摆件的设计，核心围绕机械工程领域的标志性元素展开，可应用于行业赛事纪念、企业里程碑纪念、工程类展会展示等场景，作为兼具纪念意义与工业美学的陈列载体，区别于常规文创摆件，其结构完全遵循机械设计逻辑搭建，没有冗余的装饰性结构。从功能特性来看，摆件整体分为三个层级，底层为仿金属质感的基座，中层设置标识承载区，上层采用三个不同齿数的渐开线圆柱齿轮作为核心视觉元素，齿轮之间的啮合关系完全符合机械传动的啮合参数，齿顶间隙、侧隙均参照标准圆柱齿轮的设计规范设定，并非随意拼接的装饰造型，具备机械结构的严谨性。设计思路上，优先考虑3D打印的成型可行性，所有结构均做了无倒扣处理，拆分后的单个零件无需支撑即可完成FDM或光固化打印，装配关系采用过盈配合与定位柱结合的方式，不需要额外粘接剂即可完成组装，同时兼顾打印后的表面处理便利性，外露面均设置了合理的脱模斜度，避免打印后出现层纹堆积难以打磨的问题。建模过程中，首先在三维软件中绘制基座的截面轮廓，通过拉伸、拔模命令完成基座主体造型，在基座中层的标识区做嵌入式凹槽设计，方便后期填充不同颜色的材料形成视觉区分；随后绘制齿轮部分，先确定三个齿轮的分度圆直径，按照外啮合齿轮的中心距公式计算各齿轮的安装位置，通过齿轮插件生成标准渐开线齿形，对齿根位置做圆角过渡处理，避免打印过程中出现应力断裂；最后完成各零件的装配校验，检查齿轮啮合过程中是否存在干涉，调整各零件的壁厚，保证整体重量控制在适合手持陈列的范围，基座底部预留防滑垫安装槽，可粘贴硅胶垫避免放置时刮伤接触面。整体安装边界控制在常规桌面陈列的尺寸范围内，最大外轮廓不超过200mm，高度不超过250mm，不需要额外的安装固定结构，直接放置即可稳定陈列，齿轮部分可根据需求做成可转动结构，在齿轮中心加装微型转轴，提升摆件的互动性，也可做成固定结构简化打印与装配流程。
