工业防爆型按键操作显示终端结构

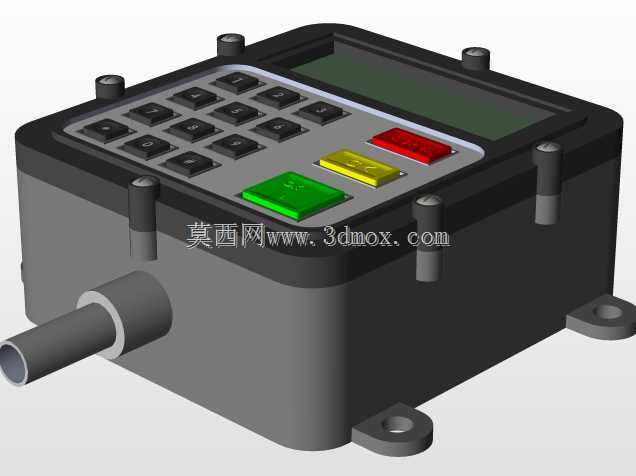

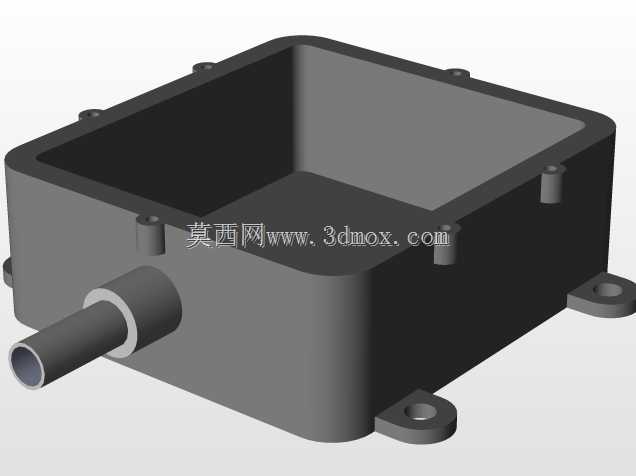

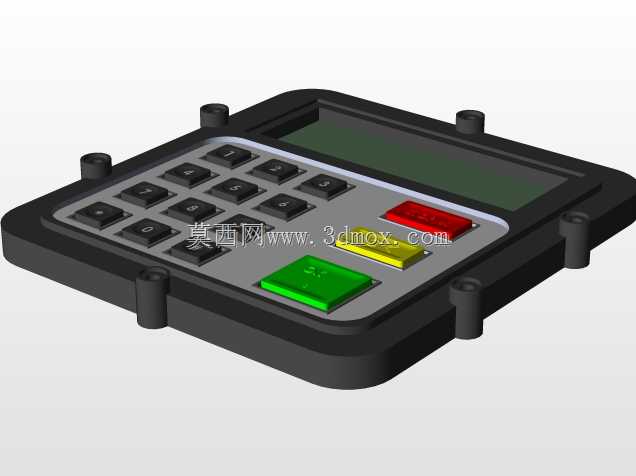

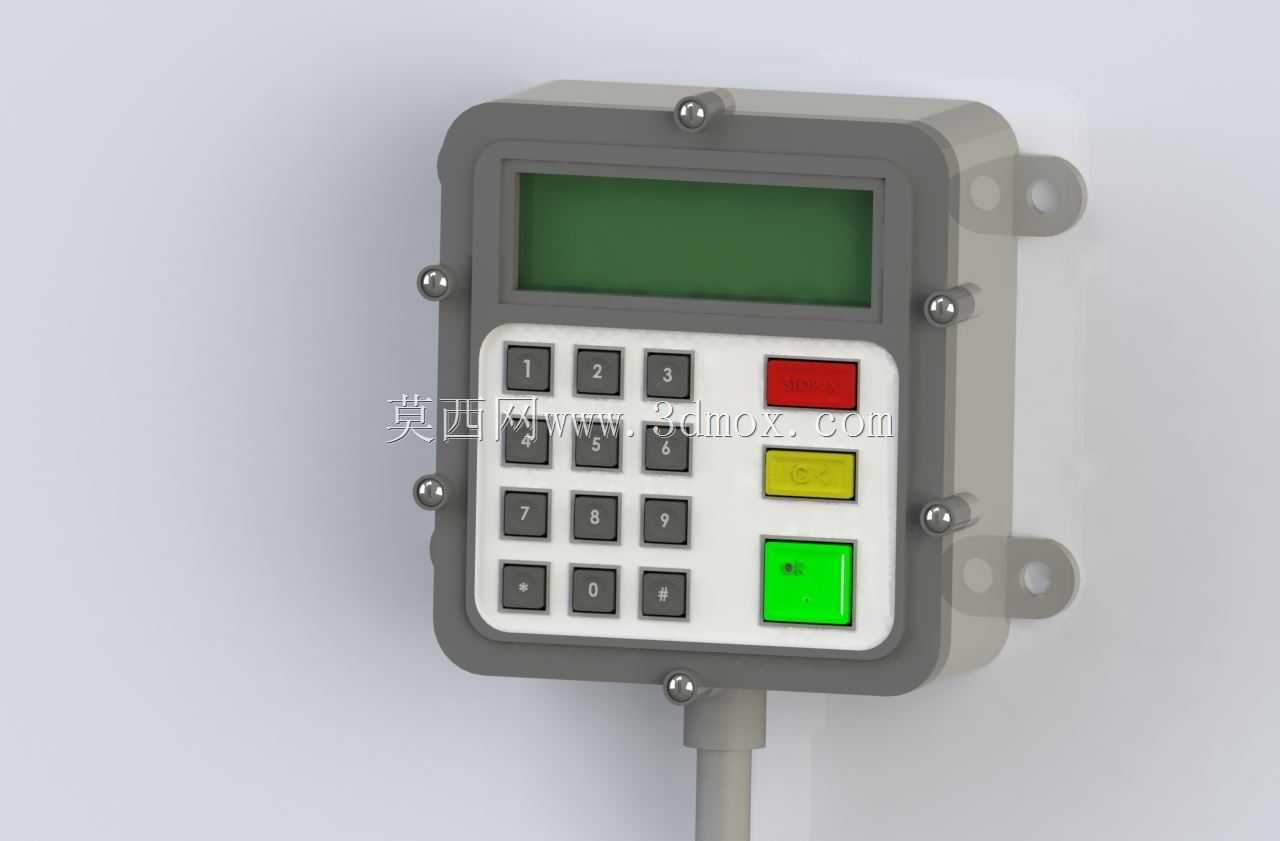

这类带显示的防爆按键终端，多应用在化工车间、油气加注站、粉尘工况这类有防爆要求的现场，用来给现场的防爆称重设备、防爆灌装装置、隔爆型电控柜做参数输入与数据显示，操作人员不用进入非防爆区就能完成参数调整、数值确认、功能切换的操作，避免开盖操作带来的安全隐患。从结构设计来看，整体采用隔爆型壳体设计，壳体四周用紧固螺栓压合密封面，满足隔爆间隙要求，侧边预留的带安装孔的固定耳，是用来壁挂或者嵌入安装在设备柜体上的，安装时要注意密封面的平整度，不能有磕碰损伤，否则会影响隔爆性能。正面的布局上，上方是嵌入式的液晶显示窗口，窗口采用透明隔爆材质密封，下方的按键区分为数字按键区和功能按键区，数字键采用3*4的矩阵布局，符合操作人员的输入习惯，三个彩色功能键分别对应不同的操作逻辑，红色一般对应停止、复位，黄色对应参数切换，绿色对应确认、启动，按键采用密封式硅胶按键，能达到IP65以上的防护等级，避免粉尘、水汽进入壳体内部。建模的时候，先从壳体基体开始绘制，先拉伸出主体壳体的外形，切除出内部的元器件容纳腔，再绘制四周的螺栓安装柱和侧边的安装固定耳，注意隔爆接合面的宽度要符合防爆标准的要求，不能随意缩小尺寸。之后绘制显示窗口的安装槽，预留出密封胶条的安装位置，再单独绘制每个按键的结构，按键的帽体和内部的触发柱要做配合间隙的预留，保证按键按动的时候没有卡滞，同时要考虑硅胶按键的变形量，预留足够的按压行程。最后绘制底部的线缆引入接头，接头采用防爆格兰头结构，要做出压紧密封圈的结构细节，保证线缆引入后的密封性能。建模过程中要注意各个配合件的公差预留，尤其是壳体上下盖的接合面、按键和面板的配合间隙，既要满足装配要求，也要符合防爆产品的结构规范，所有的棱角都要做倒角处理，避免安装和使用过程中划伤操作人员，壳体外部的安装孔要做沉头设计，保证安装后螺栓头不会突出壳体表面，避免磕碰损坏。
