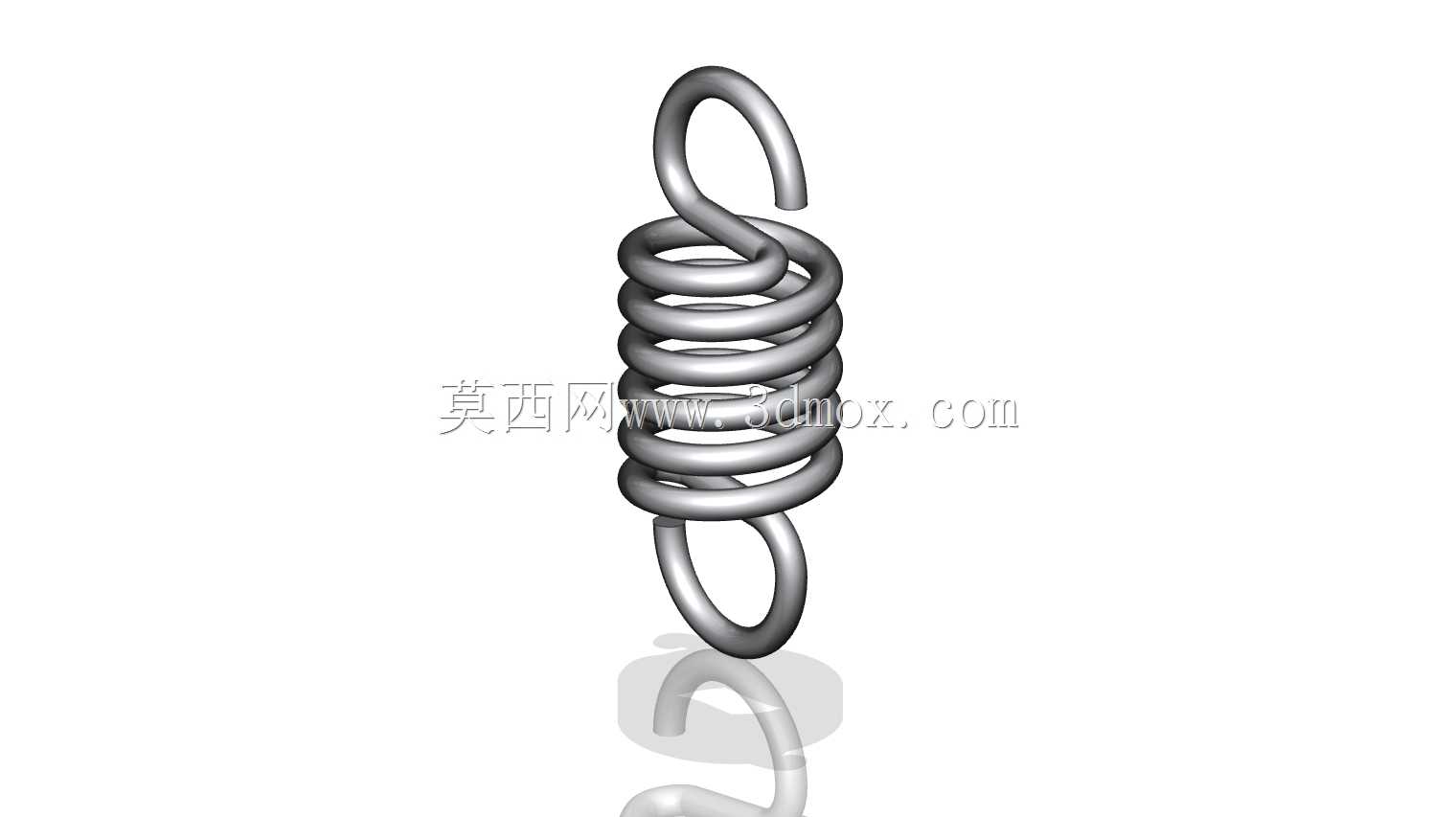

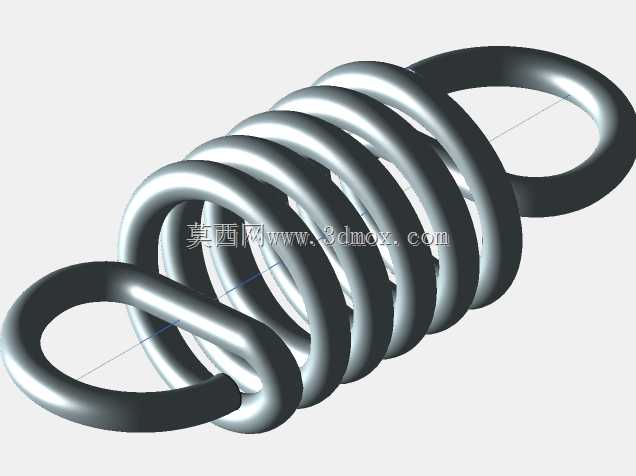

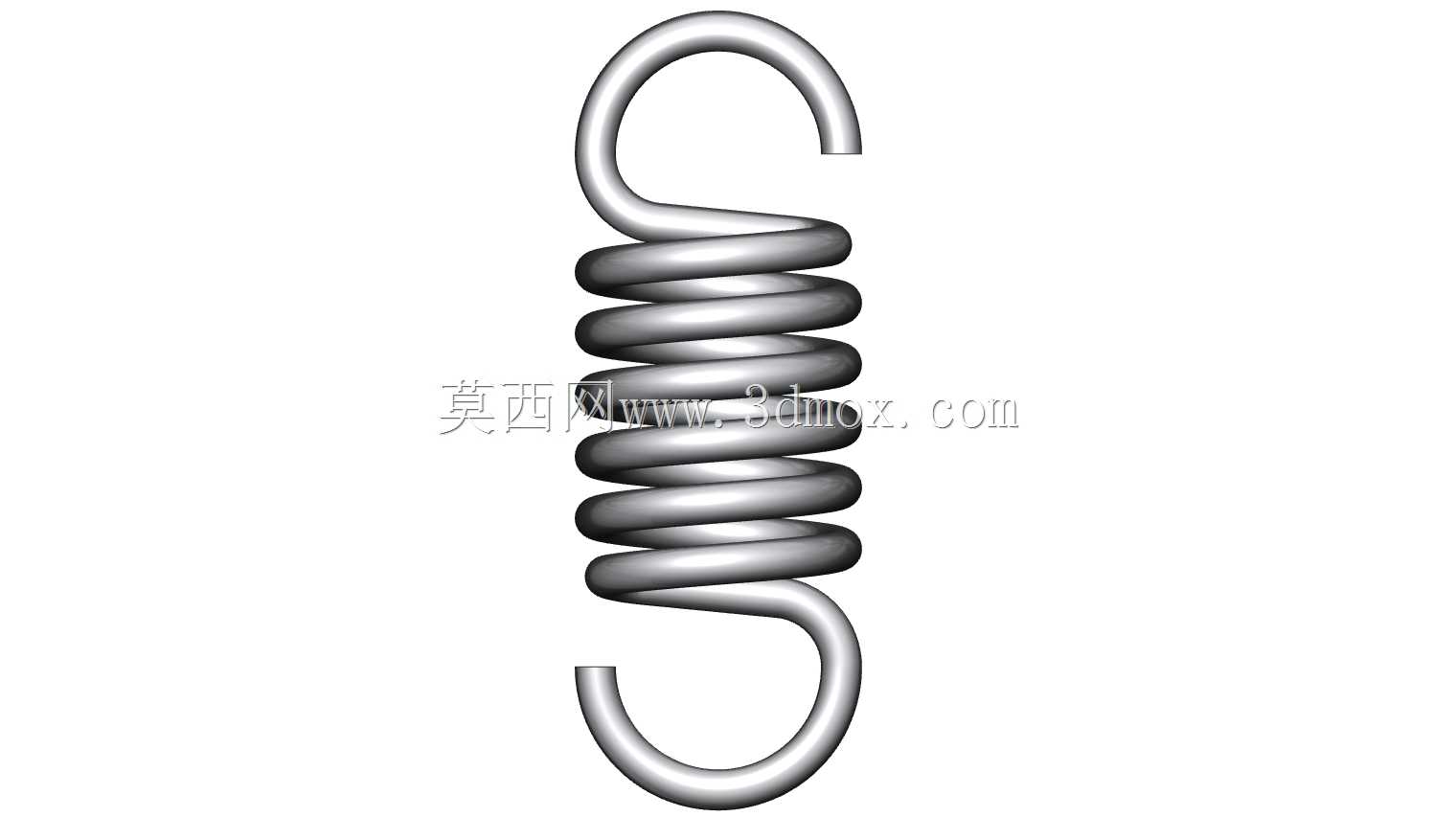

带挂钩圆柱螺旋拉伸弹簧结构设计

这类带端部挂钩的圆柱螺旋拉伸弹簧，在各类工业设备里的应用场景覆盖极广，小到低压电器的触点复位结构、手动工具的回弹机构，大到输送线的张紧装置、农机的悬挂缓冲组件、自动化设备的复位执行结构，都能见到它的身影，核心作用是在承受轴向拉伸载荷时提供反向回弹力，实现构件复位、载荷缓冲、张紧力维持的功能。和普通压缩弹簧不同，拉簧在自由状态下各圈是紧密并紧的，没有预留圈间间隙，只有在外加拉力超过初拉力后，圈间才会出现间隙，这个初拉力的设计需要匹配实际安装后的预张紧需求，避免安装后出现松旷或者预紧力过大导致疲劳寿命缩短的问题。

做这个模型的时候，首先要明确安装边界：两端挂钩的内孔尺寸要匹配现场安装的销轴直径，挂钩的折弯半径不能过小，否则折弯处会出现应力集中，长期交变载荷下容易断裂；弹簧的外径要适配安装腔的空间，避免伸缩过程中和周边构件发生剐蹭；自由长度要满足安装后的初始拉伸量需求，最大拉伸长度不能超过材料的弹性极限，防止出现塑性变形无法复位。建模的时候先确定弹簧的基本参数：簧丝直径、中径、有效圈数，先绘制螺旋线作为扫掠路径，这里要注意螺旋线的螺距在自由状态下等于簧丝直径，保证圈间并紧，之后绘制端部挂钩的空间路径，要和螺旋线的首尾端做相切过渡，避免路径出现硬拐点，扫掠的时候要保证簧丝截面始终和路径垂直，尤其是挂钩折弯处，要做曲率检查，避免出现曲面畸变。完成主体扫掠后，要做干涉检查，模拟弹簧拉伸到最大工作长度时的状态，确认各圈之间不会出现卡滞，挂钩和安装销轴的配合间隙在合理范围内，还要校核折弯处的应力集中系数，通常挂钩折弯半径取簧丝直径的1.5到2倍，能有效降低应力集中带来的断裂风险。实际选型应用的时候，还要结合工作环境调整材料，比如有腐蚀的环境要用不锈钢丝，重载场景要用碳素弹簧钢或者合金弹簧钢，高频往复运动的场景还要考虑弹簧的共振问题，通过调整有效圈数或者加装导杆来规避共振区间。
