可调节活动猴式扳手结构设计

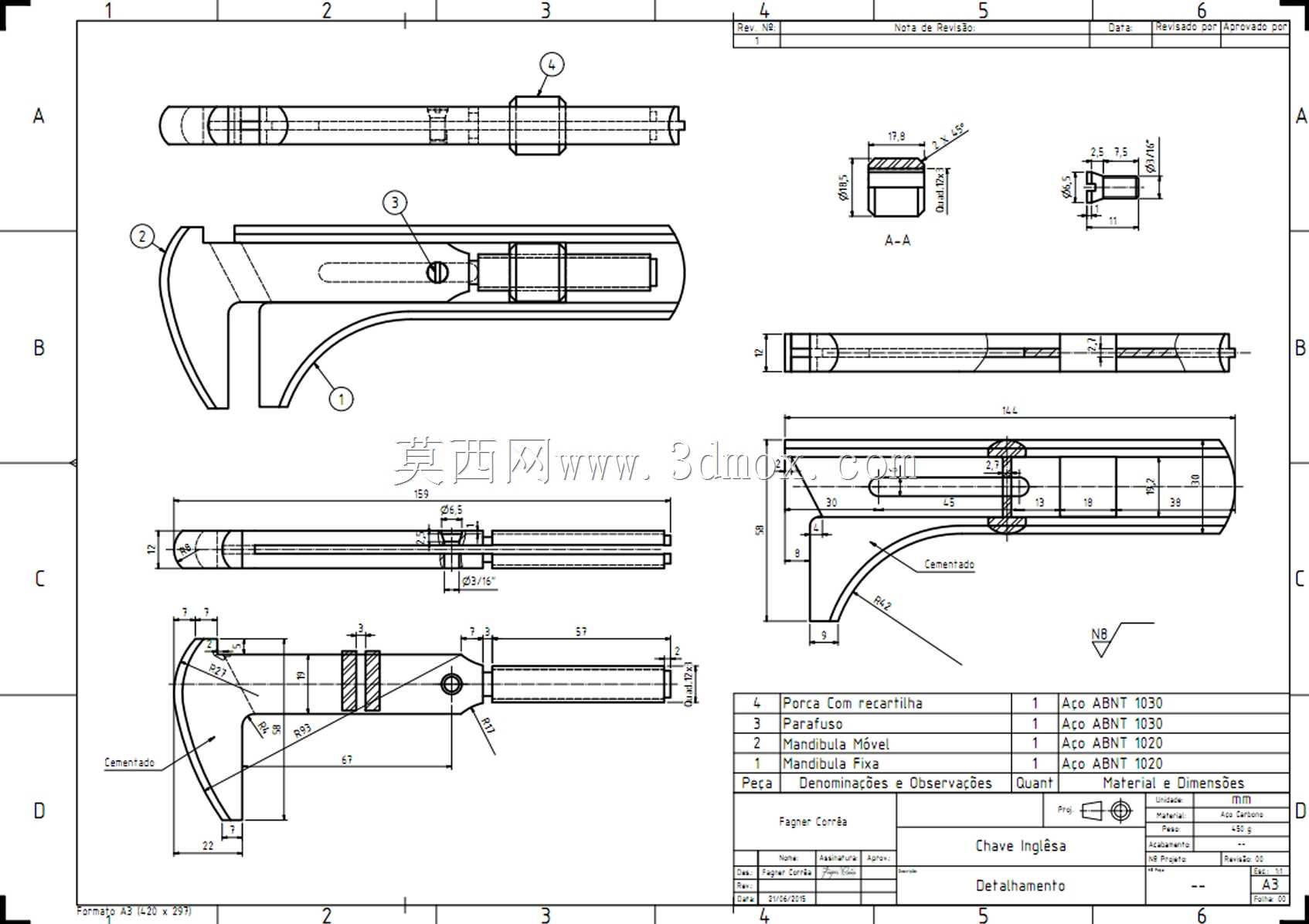

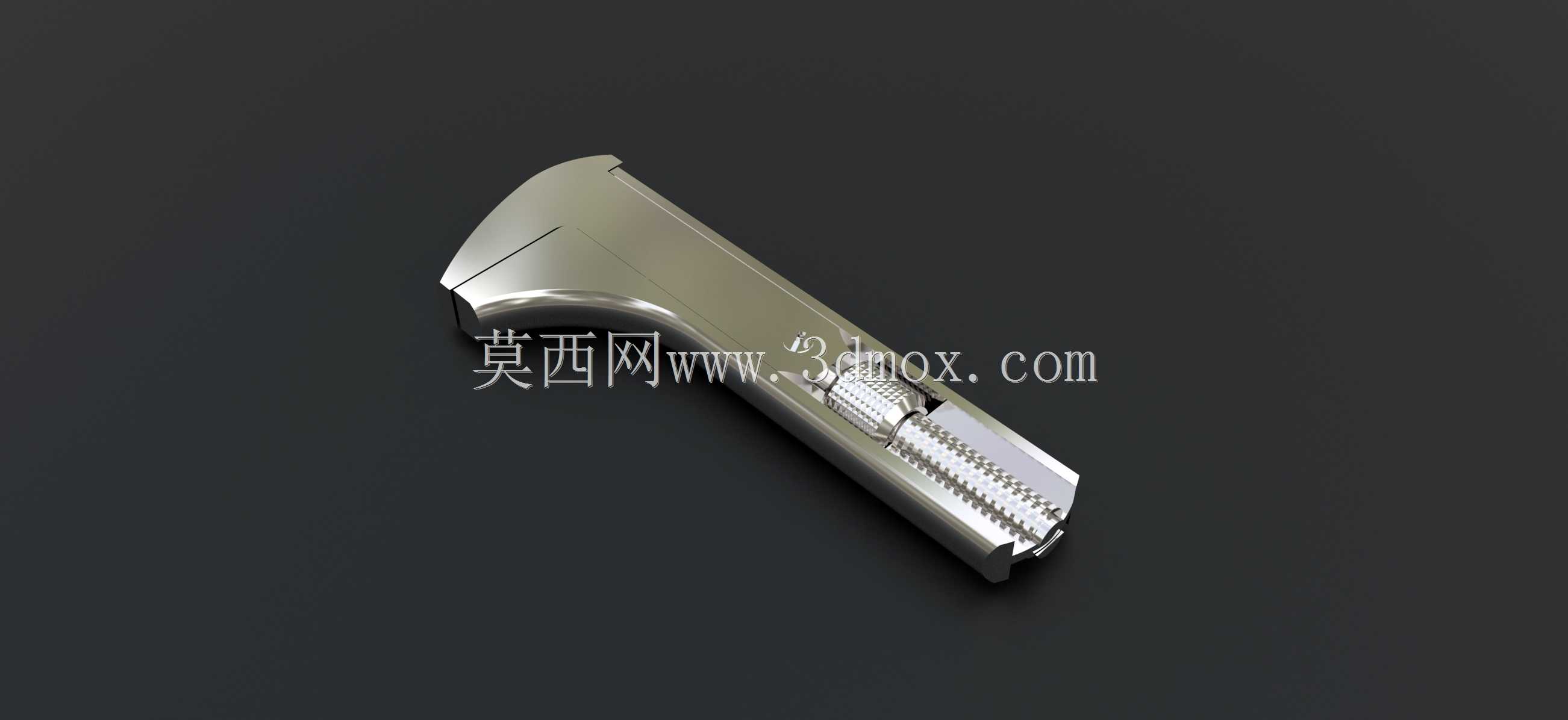

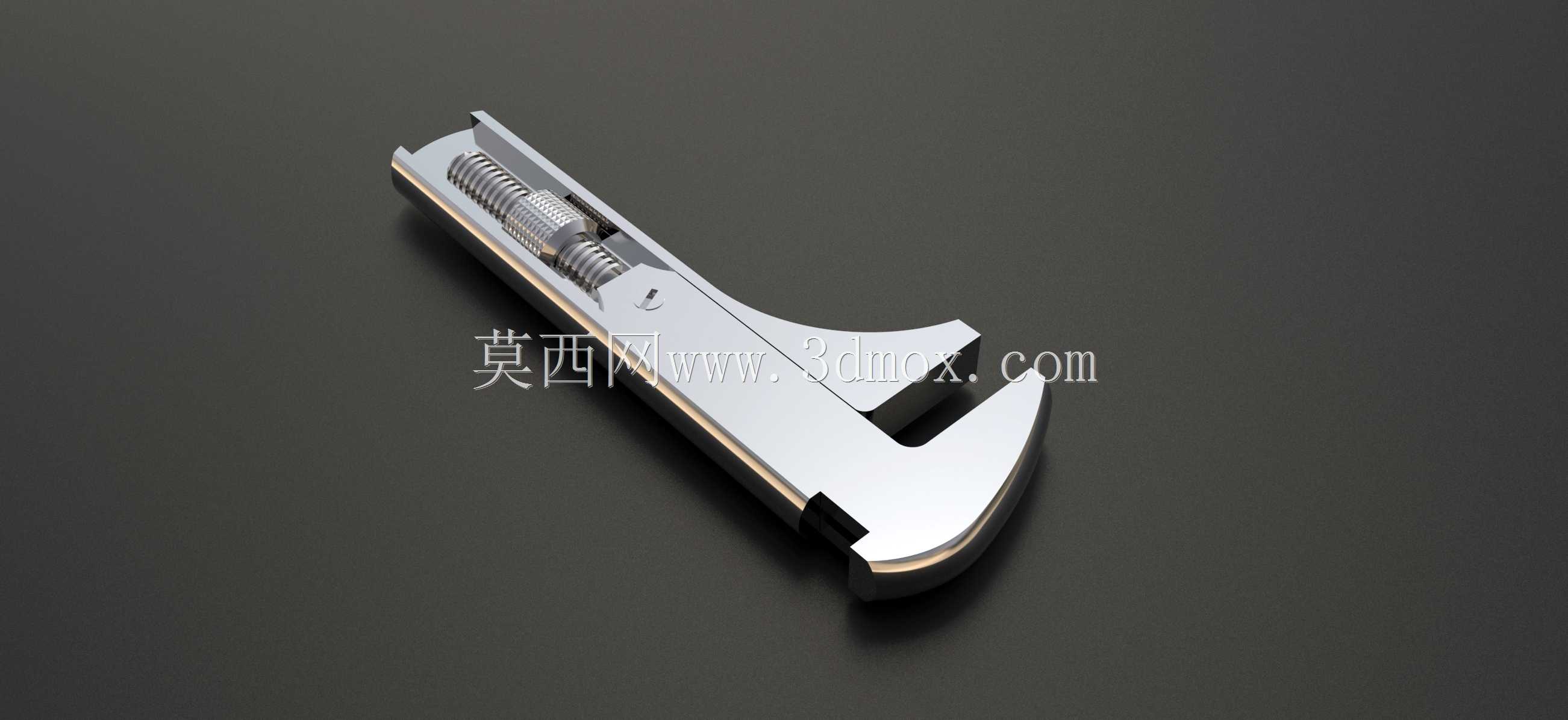

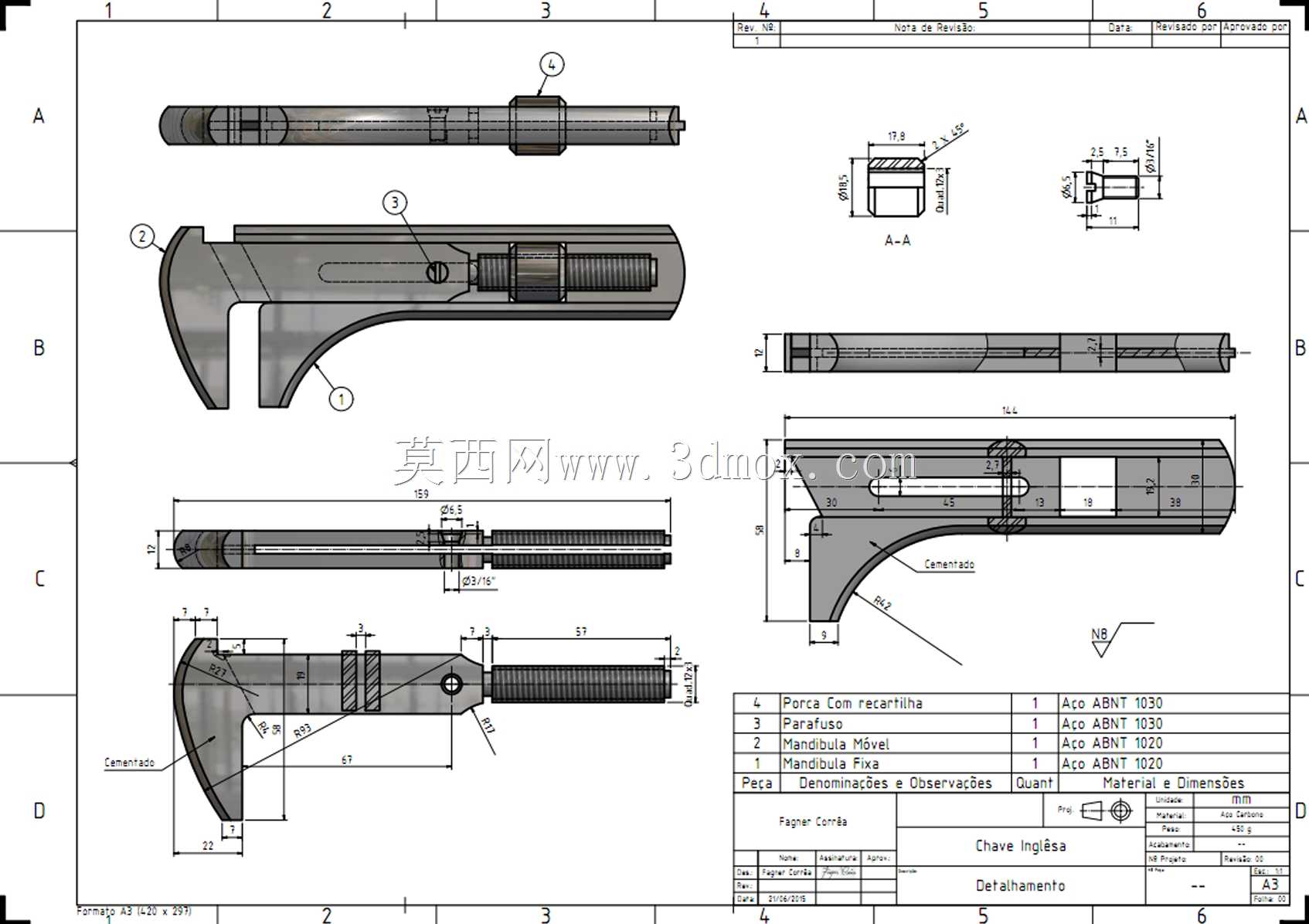

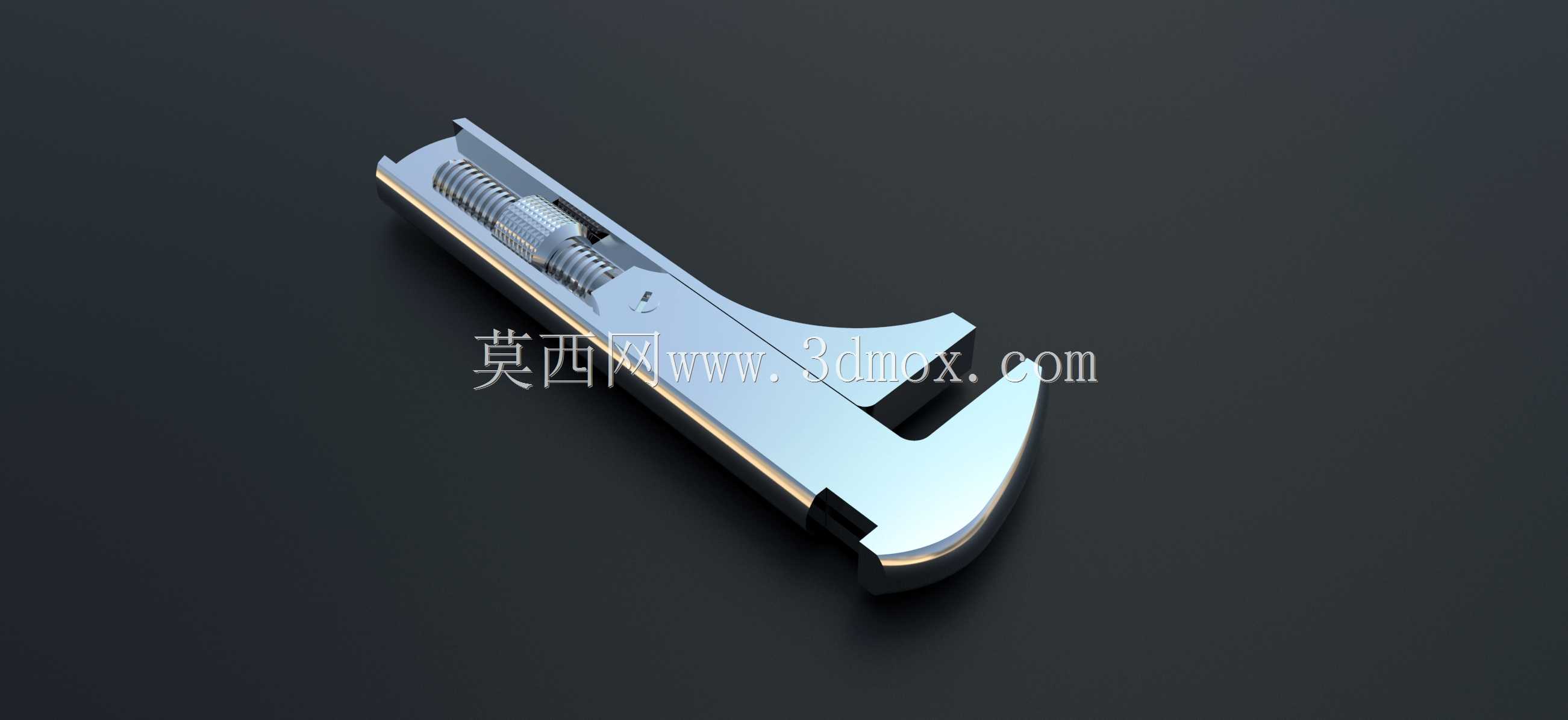

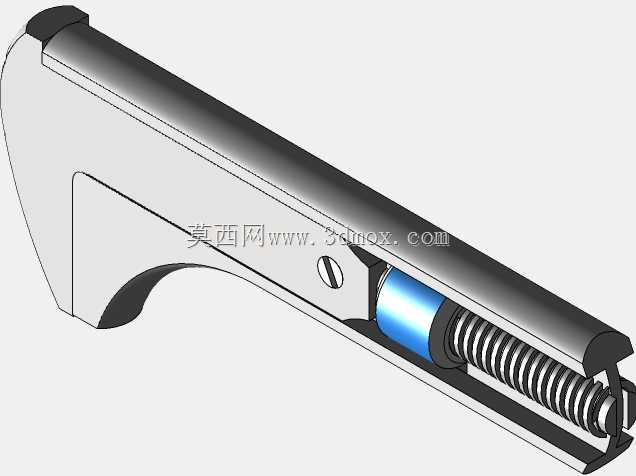

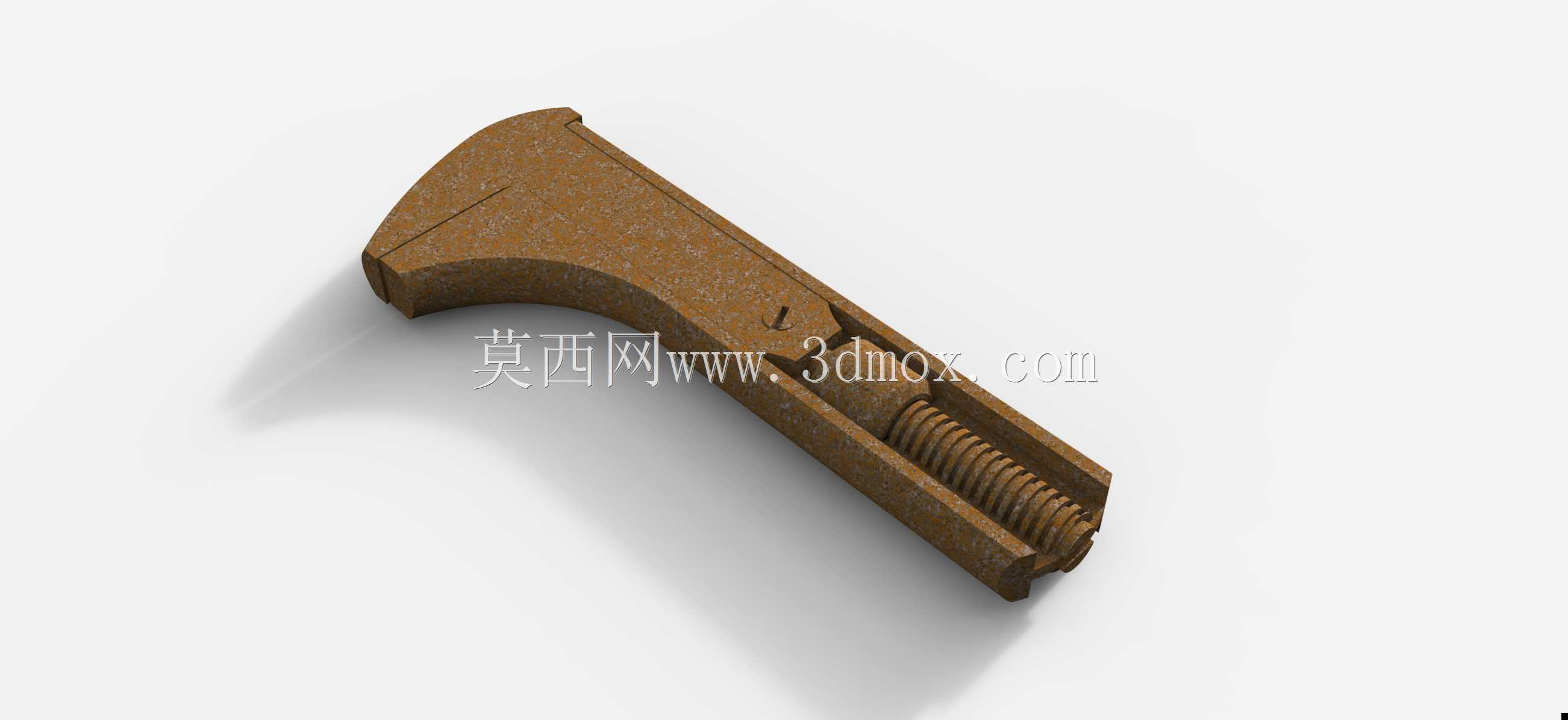

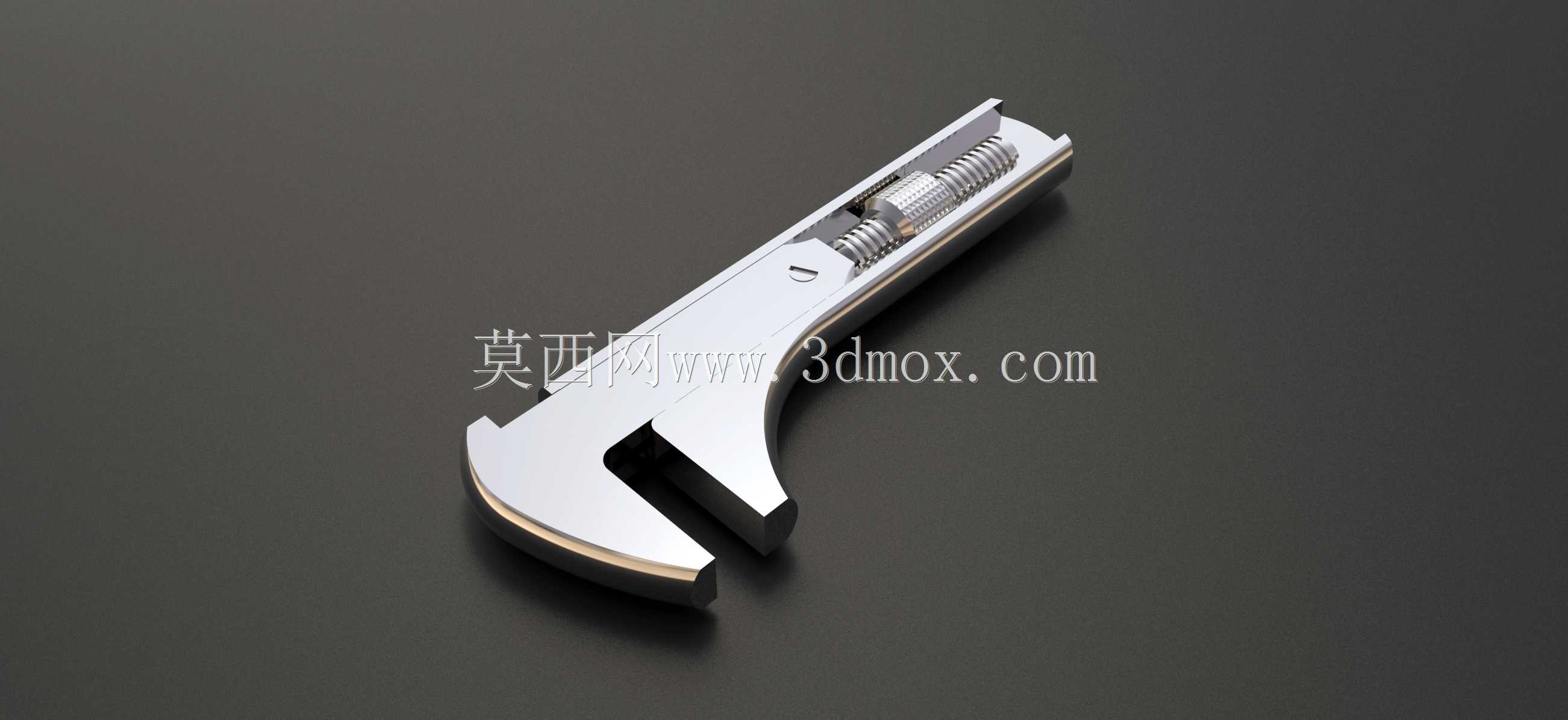

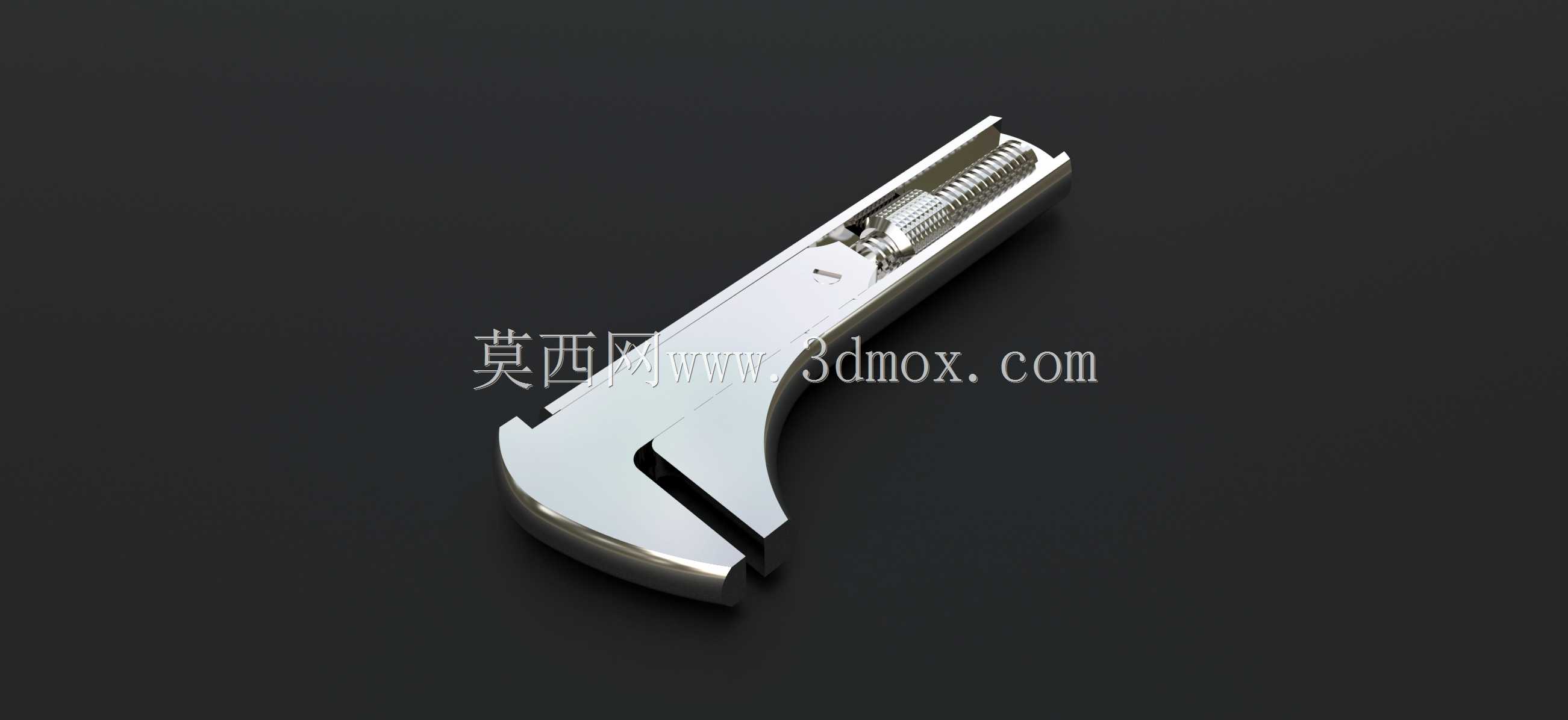

日常设备维保、小型机械装配、管线拆装场景里，这类可调式猴扳手是一线操作工人随身工具包内的高频使用件，区别于固定开口的呆扳手，它不需要匹配螺栓螺母的固定对边尺寸，单把工具就能覆盖一定尺寸区间的紧固件拆装需求，在户外抢修、零散维修作业场景下能大幅减少工具携带数量，提升作业效率。从功能结构来看，这款扳手的核心调节结构集成在钳身的滑槽内，带滚花的调节轮与活动钳口的齿条啮合，转动调节轮时就能驱动活动钳口沿钳身的导向滑槽平稳滑移，实现开口尺寸的连续调节，固定钳口与活动钳口的夹持面做了平行度管控，夹紧紧固件时能保证两个夹持面完全贴靠螺母对边，避免夹持偏斜造成的螺母棱角磨损，也能减少施力时的打滑风险。建模阶段首先要确定钳身的主体轮廓，先绘制固定钳口与手柄的一体化截面草图，通过拉伸生成基础实体，再在钳身头部铣出活动钳口的安装滑槽，滑槽的导向面要设置合理的公差配合间隙，保证活动钳口滑移顺畅无卡滞，同时不会出现过大的旷量影响夹持精度。之后单独构建活动钳口零件，其背部的齿条齿形要与调节轮的齿形参数完全匹配，建模时先做单个齿的齿形轮廓，通过阵列生成整排齿条，再与活动钳口主体做布尔合并，调节轮的外圆滚花采用圆周阵列的细小凸台结构实现，还原实际零件的防滑触感，方便作业时戴手套也能顺畅转动调节。装配环节要先将调节轮通过销轴定位在钳身的安装槽内，保证调节轮可自由转动无轴向窜动，再将活动钳口装入滑槽，确认齿条与调节轮完全啮合，转动调节轮时活动钳口能全程平稳移动，开口从最小到最大调节行程内无卡顿、无死点。整体结构的尺寸边界要适配人手握持的手柄弧度，手柄部分的截面做了圆弧过渡，避免长时间握持施力时硌手，钳头部分的厚度控制在合理范围，能伸入狭窄的装配空间完成紧固件操作，不会因为结构过于厚重无法贴近作业面。这类手动五金工具的建模重点在于运动副的配合精度，所有滑动、转动配合面都要预留实际生产的装配公差，避免建模时零对零配合造成实际生产后装配卡滞，同时夹持面的硬度、整体结构的抗扭强度要匹配对应规格扳手的额定施力要求，保证施加最大扭矩时钳身不会出现塑性变形、钳口不会断裂失效。
