带扭矩指示结构的六角法兰面创意螺钉

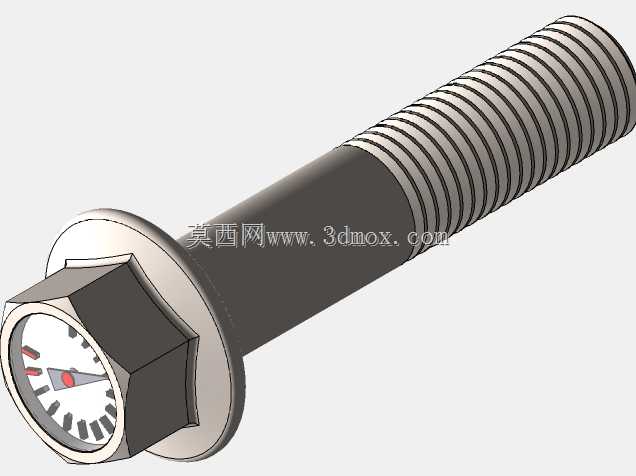

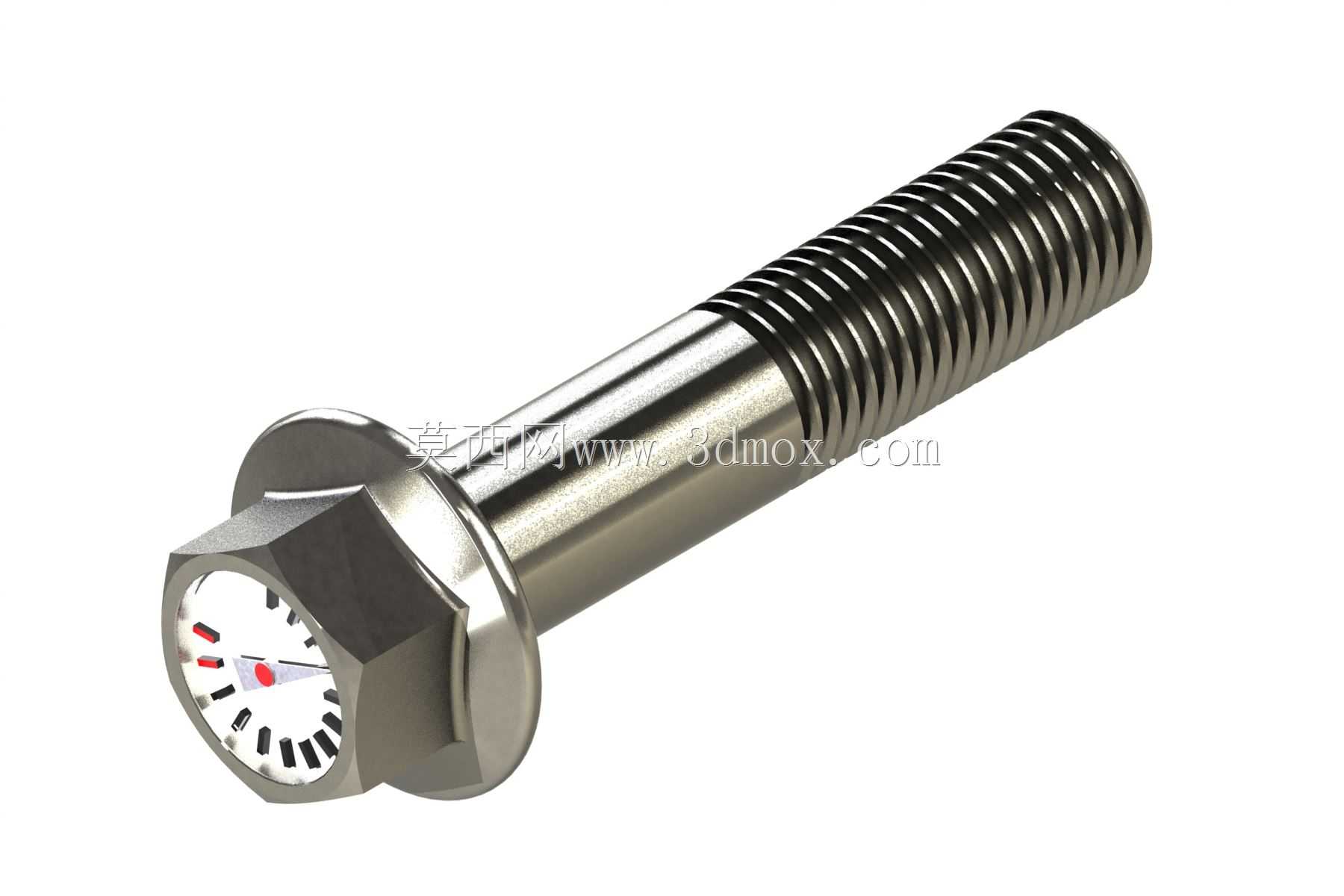

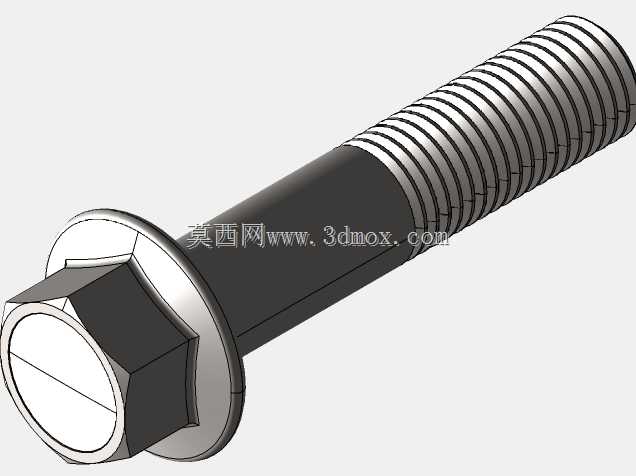

日常做结构设计时，常遇到学员问怎么把抽象的扭矩概念具象化，这款带表盘指示的法兰螺钉就是很适合教学演示的结构件，它把常规紧固件和扭矩可视化结构结合，既保留了螺钉的基础连接属性，又能直观展示拧紧过程中的力矩变化，在机械基础教学、紧固件装配实训场景里，能帮新手快速理解预紧力和扭矩的对应关系，不用靠手感或者模糊的经验判断拧紧程度。从功能特性上看，它在标准六角法兰面螺钉的头部集成了微型表盘指示结构，法兰面的承压面和常规法兰螺钉一致，能分散被连接件表面的压应力，避免软质连接件表面被压溃，头部的六角结构兼容普通套筒、开口扳手的拧紧操作，不需要特殊工装就能完成装配，表盘的指针和内部的弹性感应结构联动，当螺钉被拧紧时，螺纹副的反作用力会传递到感应结构，带动指针偏转，直接在头部显示当前施加的扭矩数值，不用额外搭配扭矩扳手就能直观看到拧紧力矩的大小，很适合教学场景下演示扭矩和预紧力的关联。设计思路上没有改动螺钉的核心连接尺寸，杆部的螺纹段、光杆段比例和同规格标准法兰螺钉保持一致，安装边界完全匹配标准螺钉的安装孔位，被连接件的开孔尺寸、沉头深度都可以直接沿用常规法兰螺钉的设计参数，不用额外修改安装结构，头部的表盘结构做了下沉式设计，不会突出头部端面，避免装配后和周边零件发生干涉，指针的转动范围覆盖了该规格螺钉的推荐拧紧扭矩区间，不会出现超程后指针损坏的问题。建模的时候先从杆部开始，先绘制光杆段的圆柱轮廓，再用螺旋线扫描切除出螺纹牙型，注意螺纹收尾处的退刀结构要做自然过渡，避免应力集中；之后做法兰面和六角头部的结构，法兰面的倒角、六角的对边尺寸严格对应标准件参数，再在头部端面切出表盘的安装沉槽，单独绘制表盘刻度、指针的细节结构，指针的转轴位置要和螺钉的轴线重合，保证扭矩传递时指针偏转的同轴度，最后给金属部分添加镀铬的外观质感，表盘部分做哑光白的刻度面，还原实物的视觉效果，建模过程中要注意各个配合面的尺寸公差，比如表盘和沉槽的配合间隙控制在0.1mm以内，既保证装配余量，又不会出现松动晃动感。
