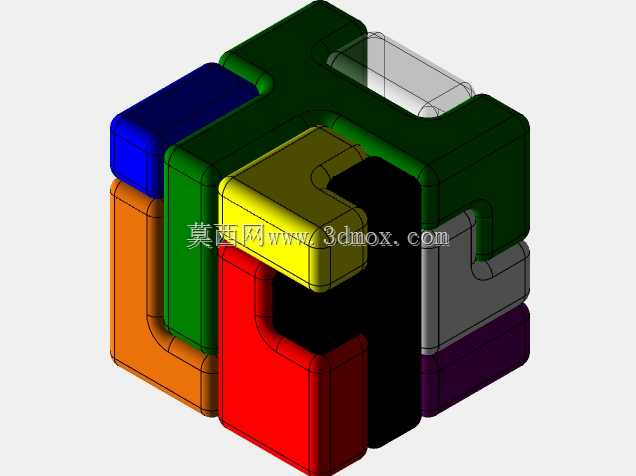

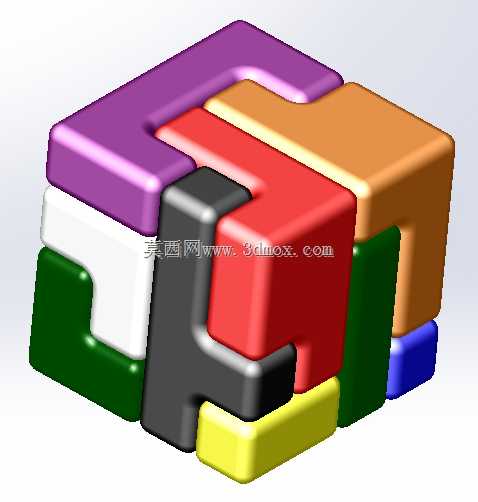

多色互锁拼接立方体益智拼块结构

这类互锁立方体拼块常被用作机械结构认知教具、空间思维训练器具，也可作为模块化锁紧结构的原理验证样件，在工装快拆组件、小型拼接式工作台定位结构中也能看到类似的互锁逻辑，依靠块体间的凹凸配合实现无紧固件的组合固定，拆装过程无需额外工具，依靠块体自身的形位公差实现锁紧定位。建模时先确定单块拼件的基准坐标系，以立方体整体外轮廓为边界，拆分出六组不同走向的互锁块体，每块的凸台与相邻块的凹槽做0.1mm的间隙配合，避免拼接时出现卡滞，所有棱边做R2圆角处理，既消除锐边避免划伤，也能在拼接时起到导向作用。每块拼件的截面轮廓沿拉伸方向保持一致，方便后续做模具拆分时直接提取分型面，块体的壁厚统一设置为3mm，保证结构强度的同时控制整体重量，拼接完成后整体外形为标准正立方体，各面无突出结构，可平稳放置在平面上，相邻块的配合面做平面度0.05mm的公差要求，保证拼接后整体无晃动感。绘制草图阶段先在顶层装配体里布局整体立方体的骨架线，再逐个在零件环境下参考骨架线绘制单块的截面轮廓，先做实体拉伸得到基础块体，再通过组合删减的方式切除出与相邻块配合的凹槽，每完成一个块体就回到装配体里做干涉检查，及时调整配合面的尺寸，避免出现实体重叠。这类互锁结构的核心在于每一块都无法单独从整体中抽出，必须按照特定顺序拆装，和工业快换模块的锁紧逻辑一致，可直接移植到小型工装的快换定位结构中，通过调整块体的尺寸比例适配不同的安装空间，拼块的材质可选用ABS注塑成型，也可通过3D打印直接制作样件做功能验证，拼接过程中块体的滑动面无需额外添加润滑，依靠塑料件自身的摩擦系数即可保证拆装手感适中，不会过松导致散架也不会过紧难以拆卸。
