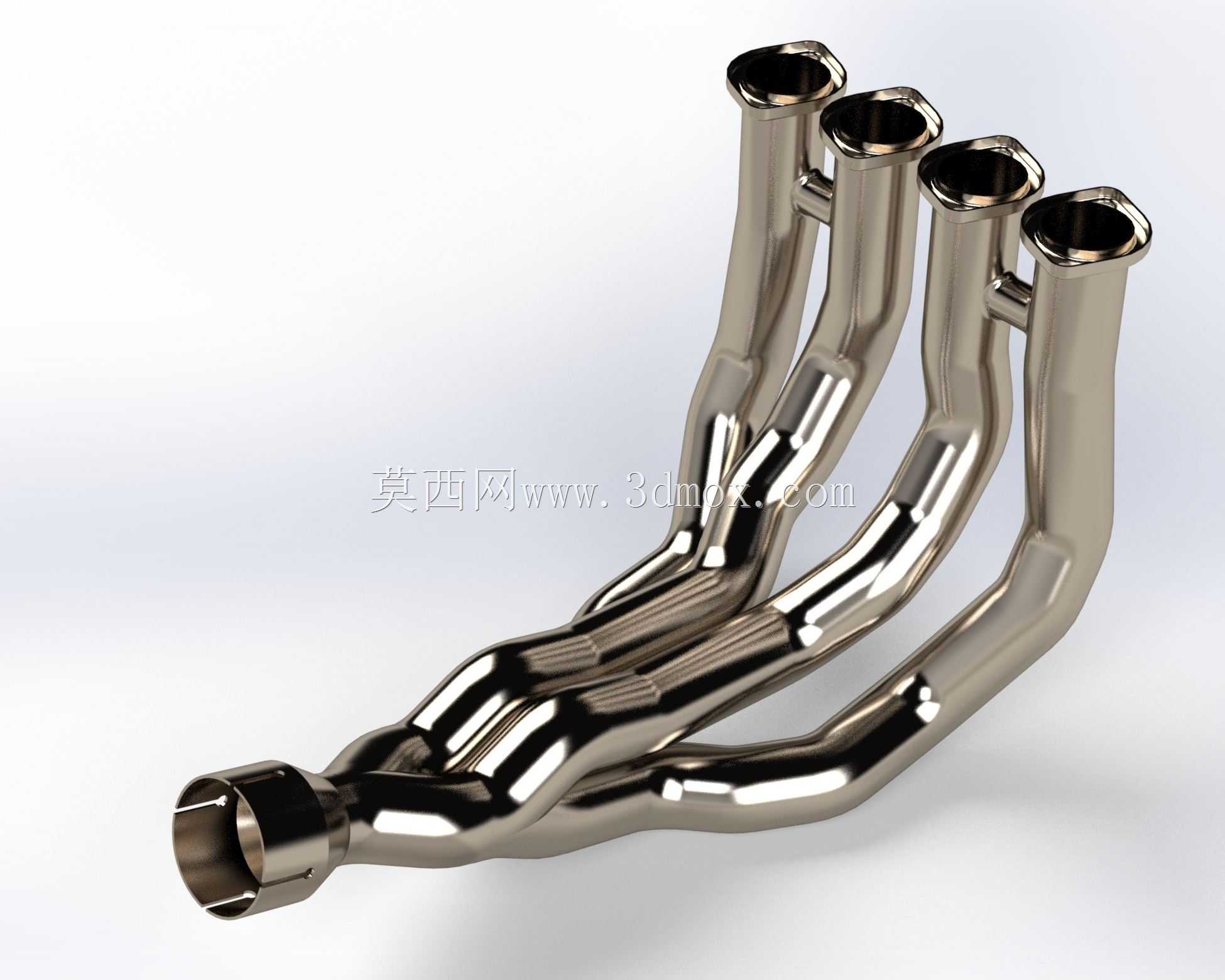

川崎Z800摩托车Akrapovic排气歧管结构

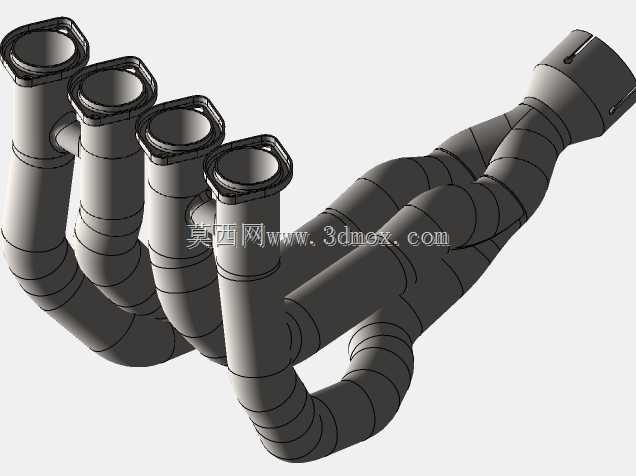

这款适配川崎Z800的Akrapovic排气歧管，主要应用于大排量街车的动力改装与原厂排气替换场景，作为发动机排气系统的核心前段部件，承担着将四个气缸排出的高温废气有序汇集、引导至尾段消音器的作用，同时直接影响发动机的排气回压特性，进而关联动力输出曲线与排气声浪质感。从功能特性来看，这款等长设计的四出一歧管，通过精准控制每一路管路的长度与弯折曲率，尽可能缩小各缸排气的干涉效应，降低排气阻力，帮助发动机在中高转速区间获得更顺畅的废气排出效率，相比原厂铸铁歧管，不锈钢材质的管壁更光滑，内壁紊流更少，同时耐高温腐蚀性能更优异，能够承受高负荷工况下的持续高温排气冲刷。设计过程中首先要匹配Z800发动机的缸头排气端口位置，确定四个进气接口的法兰孔位、端面角度与密封槽尺寸，保证安装时的贴合密封性，避免漏气问题；随后根据整车底盘的布局空间，规划管路的走形路径，避让发动机周边的车架梁、冷却水管、线束以及油底壳部件，同时控制整体的安装边界，确保歧管装车后不会与周边部件产生运动干涉，还要兼顾离地间隙，避免过弯时剐蹭路面。建模阶段先通过逆向扫描获取缸头安装位与周边空间的点云数据，搭建基础装配基准，先绘制四个进气法兰的草图，定位每个接口的中心坐标，再根据等长排气的设计要求，逐段绘制管路的中心引导线，控制每段管路的弯折半径，避免过小弯折导致的排气阻力骤增，随后通过扫掠命令生成管路的基础实体，对管路交汇的集合段做平滑过渡处理，减少气流交汇时的紊流损耗，之后添加安装固定吊耳的结构，确定吊耳的安装位置与焊接角度，保证装车后支撑强度足够，最后对所有焊接接缝处做圆角过渡处理，模拟实际焊接工艺的结构特征，同时完成管壁厚度的抽壳设置，匹配实际不锈钢管材的壁厚参数，完成整体结构建模后还要做装配干涉检查，验证所有安装位的匹配度，确保模型可直接对接后续的工艺生产环节。
