雅马哈支架搭载罗兰PD125电子军鼓触发器

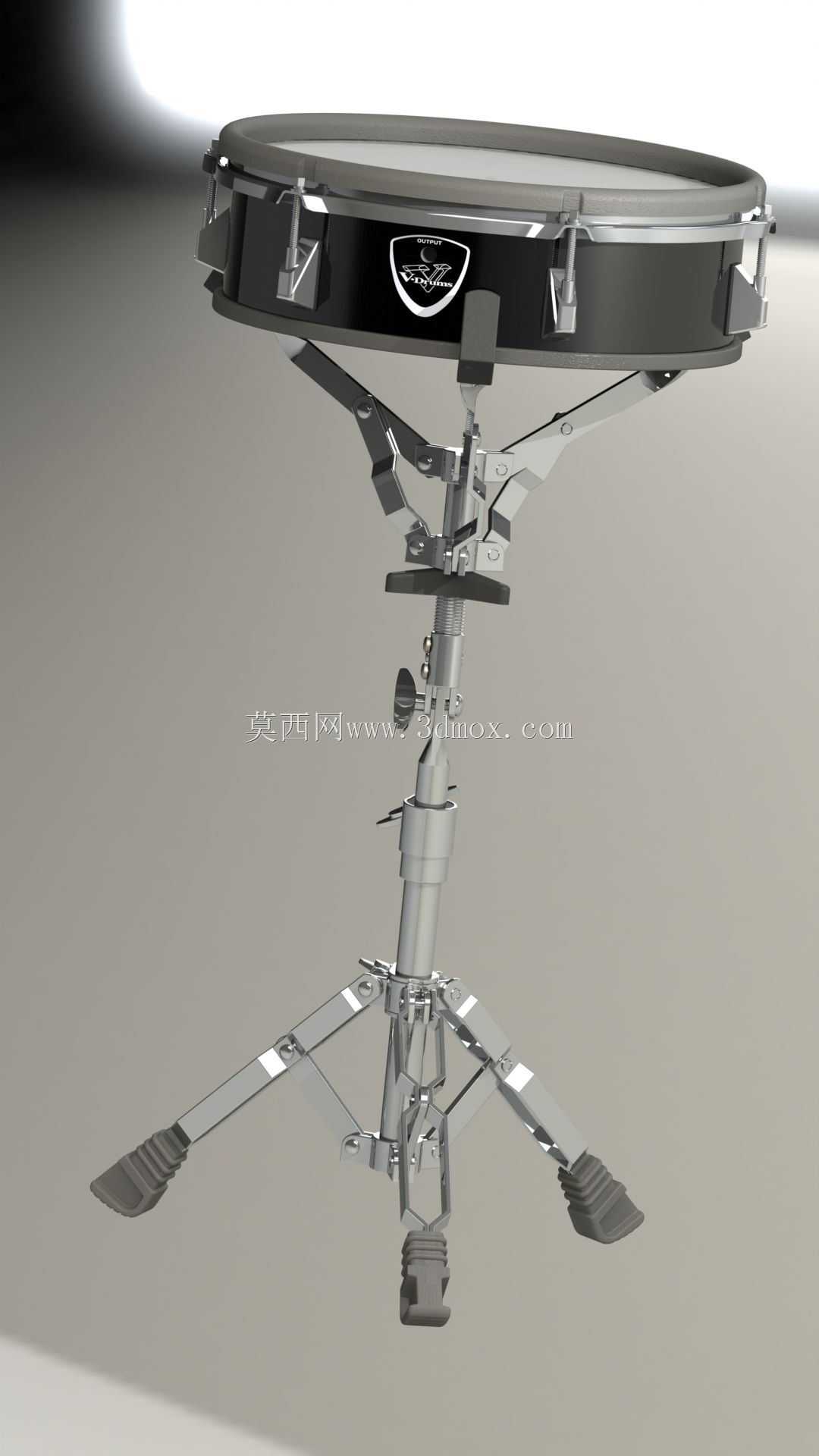

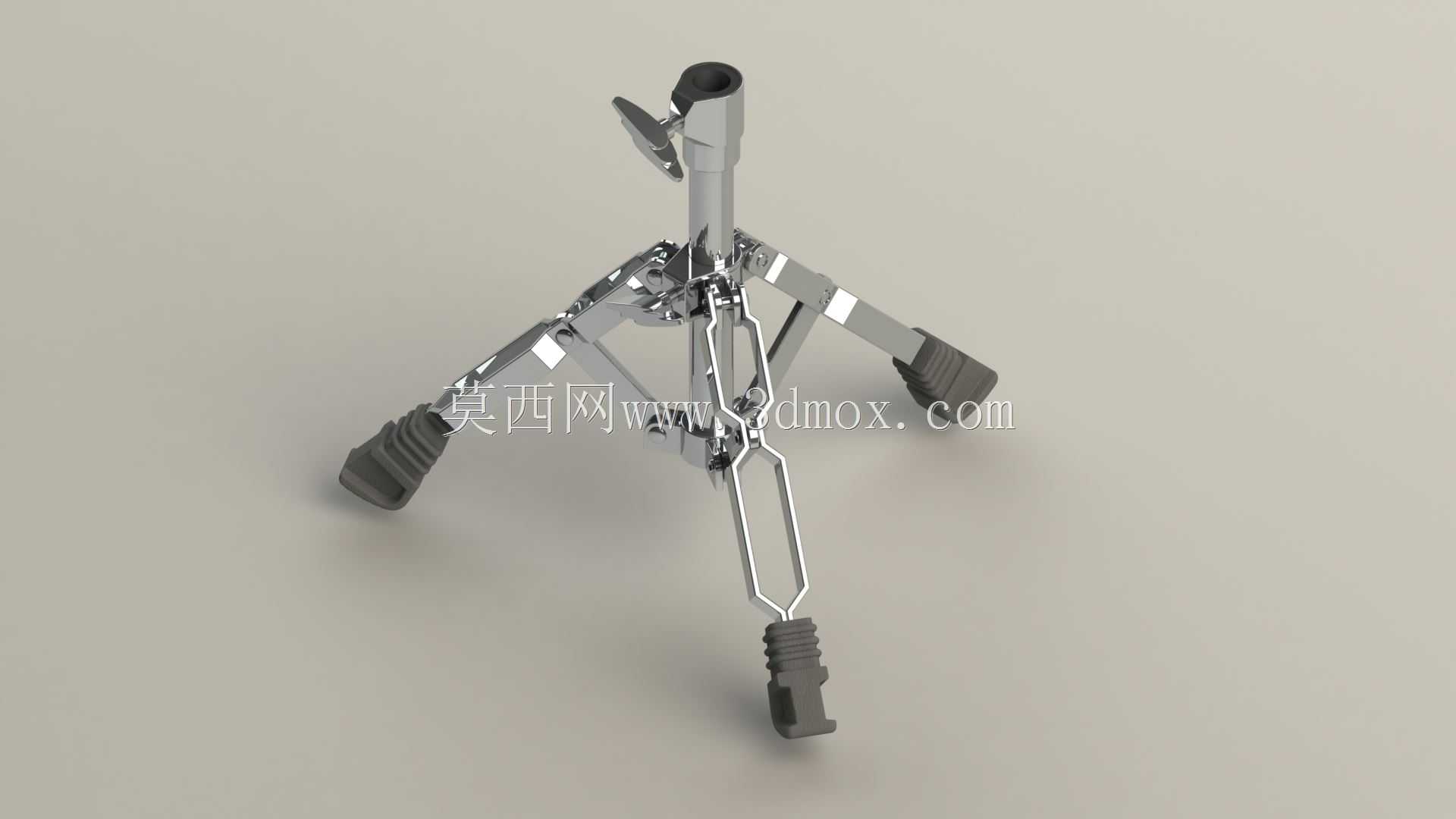

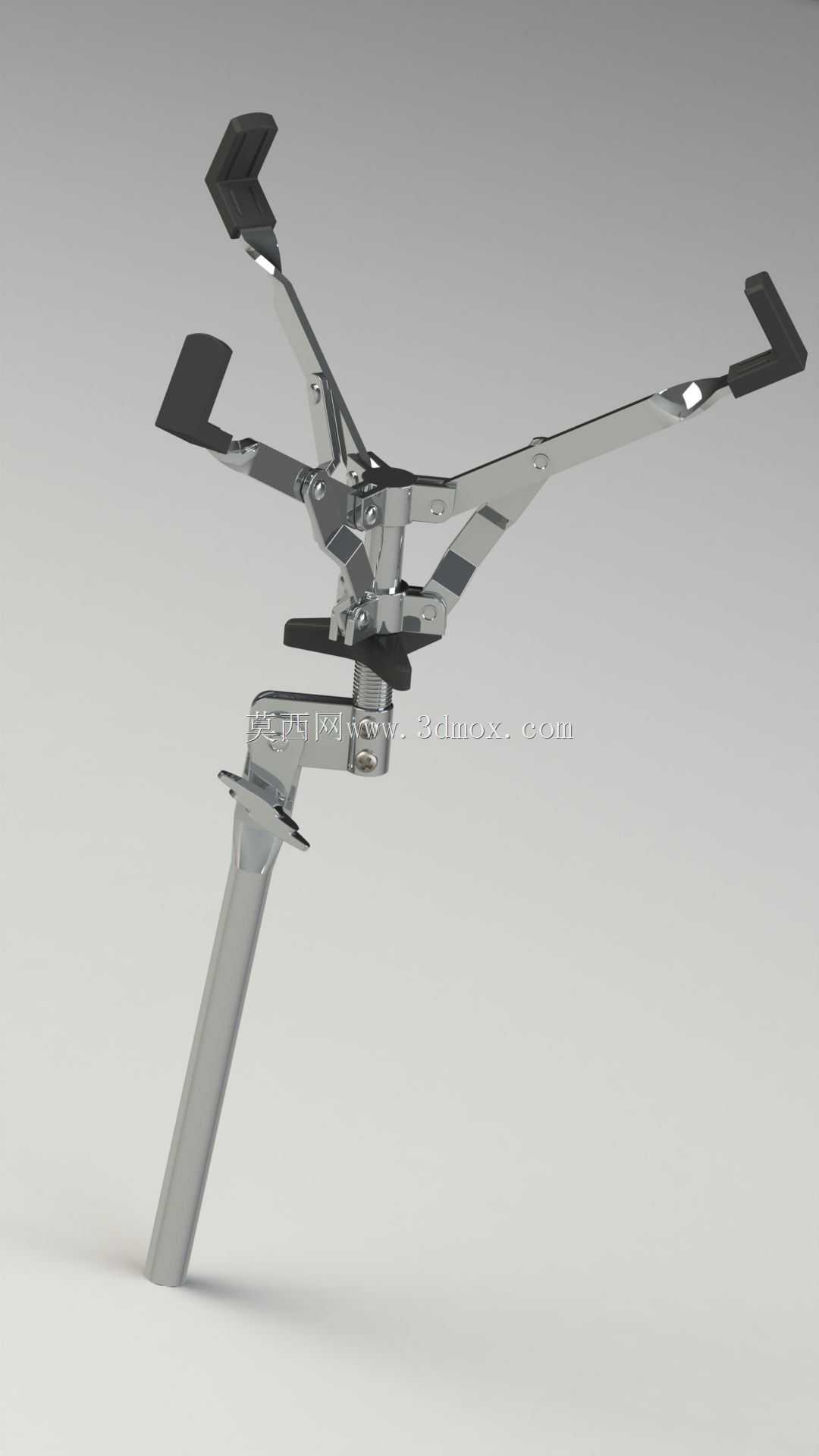

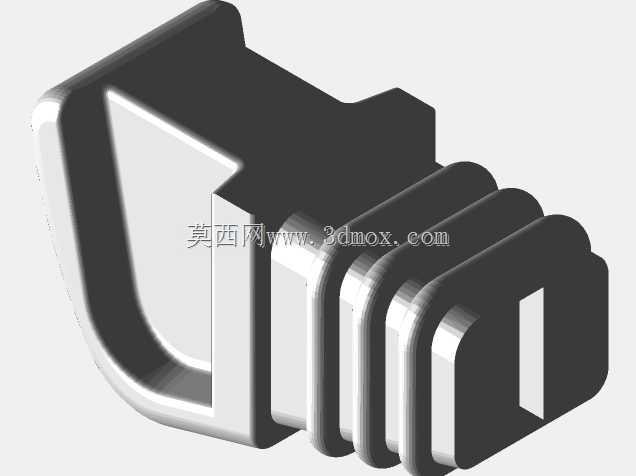

这款电子打击触发组件的建模工作，首先要明确其核心使用场景——电声演出、录音棚拾音、日常电鼓练习三类场景，核心用途是替代传统声学军鼓，通过触发信号将敲击力度、位置信息转化为电信号传输给音源主机，输出定制化鼓组音色。建模初期先梳理整体装配逻辑：整个组件分为上部触发鼓盘、中部高度调节立柱、下部三脚支撑结构三个核心装配段，先从下部支撑脚开始绘制，每根支撑脚的展开角度、末端橡胶防滑脚垫的接触面积都要匹配实际安装边界，支撑脚展开后最大直径控制在700mm范围内，收拢后直径不超过180mm，满足舞台快速收纳转运的需求，支撑脚与中心立柱的铰接位置要做限位结构建模，避免展开角度过大导致架体失稳。中部立柱采用两节伸缩锁紧结构，调节行程覆盖450mm到750mm的高度区间，适配不同身高演奏者的坐姿、站姿演奏需求，锁紧机构采用偏心凸轮压合结构，建模时要还原凸轮的偏心距、压合面的防滑齿结构，保证锁紧后承重15kg时不会出现下滑位移。上部鼓盘部分，罗兰PD-125触发器的鼓圈采用压铸锌合金结构，鼓面为网状打击面，建模时要还原鼓面的张紧调节螺栓的均布位置，12英寸鼓盘的有效打击直径为305mm，鼓盘底部的触发传感器安装位要预留准确的安装孔位，与雅马哈支架的顶部托盘配合时，要做定位凸台的结构匹配，避免演奏过程中鼓盘出现横向位移。建模过程中先绘制各部分的基准草图，支撑脚的钣金折弯件先绘制展开轮廓再做折弯特征，金属冲压件做拔模斜度处理还原实际加工工艺，装配时先完成下部三脚支架的子装配，验证各铰接件的转动自由度无干涉，再装配中部伸缩立柱，验证锁紧结构的行程范围，最后装配上部鼓盘组件，检查整体装配后各活动部件的运动间隙，比如支撑脚展开时不会与立柱调节旋钮发生碰撞，鼓盘倾斜调节时不会与支架顶部结构产生干涉。细节处理上，鼓盘侧面的品牌标识做浮雕特征，金属支架的焊缝位置做轻微的凸起纹理还原焊接工艺，橡胶脚垫做表面防滑纹理建模，所有装配孔位的同轴度、配合公差都按照实际五金加工的精度要求设置，方便后续导出工程图做加工参考，也能直接用于产品渲染、装配指导演示等场景。
